减压阀配套多工位铰接轴支座结构

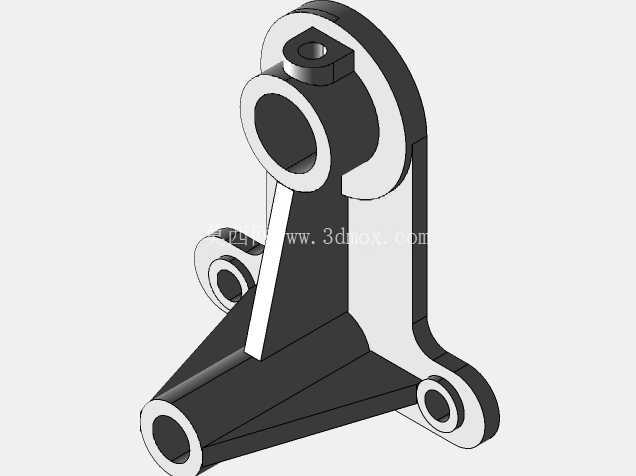

　　该轴支架属于减压阀配套的核心支撑铰接构件，在工业管路调压阀组、仪表辅助安装架、小型流体控制设备的传动联动机构中承担轴系定位、连杆铰接与载荷传递作用。支架本体采用一体式铸造成型后机加工的工艺路线，整体布局为空间弯折式支撑结构，上部设置大直径同轴通孔，用于穿装主传动轴，孔位端面预留加厚凸台，可承受轴系运转产生的径向交变载荷，凸台侧方附带小型螺纹安装孔，用于固定轴端挡圈或者限位传感器支架，避免轴件轴向窜动。下部斜向延伸的筒状支座开设第二处同轴通孔，用于对接调压连杆的摆动轴，两处主孔位的空间轴线呈空间交错布置，匹配减压阀内部弹簧调节机构与外部手动驱动杆的联动行程需求。支架侧向伸出的两处带孔耳板分别作为辅助铰接点位，一处耳板对接复位拉杆，另一处耳板预留安装孔用于固定阀组侧方的限位挡板，所有铰接孔的孔壁均预留精加工余量，装配时可通过铰孔工艺保证与销轴的配合间隙控制在IT7级公差范围内。

　　结构设计阶段优先考虑受力路径的最短传递：主支撑立板从上部轴筒一直延伸到底部安装基面，板体侧面增设三角形加强筋，筋板同时衔接上部轴筒、下部斜向轴座与底部安装平面，将轴孔承受的横向载荷直接分散到底部安装面，避免薄壁位置出现应力集中。底部安装基面为平整加工面，三处安装孔呈三角形分布，装配时可通过螺栓将整个支架固定在减压阀阀体的侧方安装凸台上，三角形孔位布局可抵消连杆摆动产生的扭转力矩，防止支架长期运行后出现松动偏移。外形边界设计充分规避阀体内其他运动构件的运动包络，支架最外侧轮廓与相邻的弹簧罩、调节手轮之间预留不小于5mm的安全间隙，避免设备运行过程中出现运动干涉。

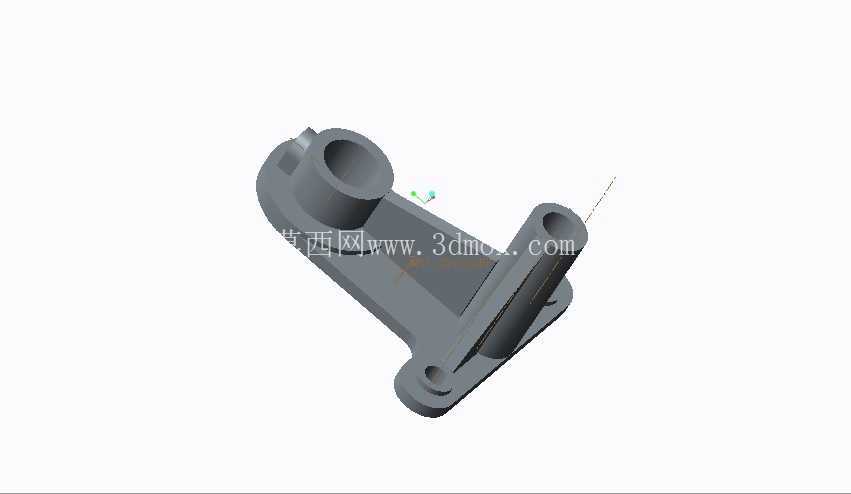

　　建模过程中所有铸造圆角统一设置为R3~R8，规避铸件冷却过程中出现应力开裂，非加工面保留铸造拔模斜度，机加工面明确标注粗糙度要求，铰接孔内表面粗糙度控制在Ra1.6，安装基面粗糙度控制在Ra3.2，既满足装配精度要求，也兼顾铸件的加工工艺性。该支架可适配中低压减压阀的外部联动改造场景，也可作为通用铰接支座用于小型工装夹具的摆动机构中，多安装点位的设计允许在不改动主体结构的前提下拓展外接附件，适配不同工况下的安装需求。
