阀块配套异形勾接式机械零件

　　这款异形勾接结构零件，主要应用在工业流体控制管路的阀块集成安装场景中，作为阀块与周边安装基座、管路支架之间的定位勾接构件使用，在液压站阀组、工艺管路阀岛的现场安装环节，这类零件承担着限位、辅助承重、快速卡接定位的作用，能够替代部分螺栓紧固的冗余结构，减少阀块安装时的对位调整时间，尤其在紧凑安装空间的阀组布局中，这类异形勾接件可以避开管路接头的干涉区域，实现阀块与安装面的快速挂装定位，后续再穿装紧固螺栓时不需要人工全程托举阀块，大幅降低现场装配的劳动强度。

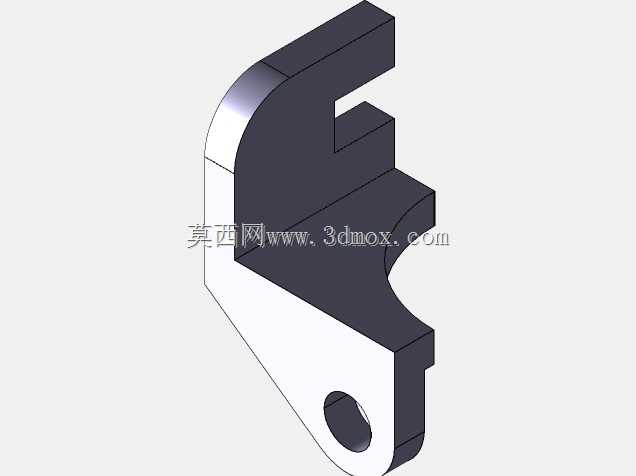

　　从结构设计逻辑来看，该零件采用一体化铣削成型的结构思路，主体分为上部勾接卡位段、中部支撑过渡段、下部安装固定段三个功能区域，上部的开口勾槽尺寸匹配阀块侧边的凸台厚度，勾槽的内侧直面做了0.2mm的倒角处理，既可以在卡接时引导凸台顺利滑入卡位，也能避免锐边在长期承重过程中出现应力崩口；中部的过渡段采用斜切式的变截面设计，没有做等厚度的直板结构，一方面是为了避让阀块下方引出的管路接头、传感器走线空间，另一方面斜向的筋式过渡可以在同等材料用量下提升整体的抗弯折强度，避免挂装阀块时出现结构变形；下部的固定段设计了贯通的光孔，用于穿装螺栓将整个零件固定在安装基座或者设备框架上，光孔的位置做了局部的沉台加厚，避免螺栓锁紧时局部压强过大导致零件表面压陷。

　　从安装边界尺寸来看，该零件的整体高度控制在适配常规通径6-16mm阀块的侧边安装空间，上部勾槽的开口宽度匹配阀块侧边12mm厚度的标准凸台，勾接后的有效卡位深度可以承受15kg以内的阀块自重而不出现滑脱，下部安装孔的中心距零件底边的距离符合通用工业铝型材框架的安装孔位间距，可以直接配套40系列、50系列工业铝型材的T型槽螺栓安装，不需要额外加工转接板。在实际工况使用中，这类零件需要承受阀块工作时传递的微幅振动，因此结构上没有采用薄壁焊接的设计，整体为实心坯料铣削成型，勾接部位的圆角过渡做了R3的圆弧处理，分散应力集中点，避免长期振动工况下出现疲劳断裂；零件与阀块接触的卡位面做了平面度公差控制，安装后不会出现卡位晃动的问题，下部安装孔的孔径预留了0.5mm的调整间隙，允许安装时做小范围的位置微调，抵消基座安装孔的加工误差。

　　在三维建模过程中，这类零件的建模重点在于各功能段的衔接曲面处理，斜向过渡段与上部勾接段、下部固定段的相交位置需要做顺滑的圆角过渡，不能出现生硬的直角棱边，一方面是加工时铣刀可以连续走刀，减少接刀痕迹，另一方面也能消除应力集中的薄弱点；建模时需要提前核对阀块凸台的尺寸公差、安装基座的孔位坐标，确保卡接到位后零件的安装孔与基座孔位同轴度偏差在允许范围内，避免现场安装时出现孔位错位无法穿装螺栓的问题。这类零件虽然不属于阀块的核心流道构件，但在阀组的集成安装环节是非常实用的辅助安装构件，尤其在批量装配的液压阀组生产线中，统一使用这类勾接定位件可以大幅提升装配效率，减少人工辅助对位的工时，同时也能避免阀块安装过程中磕碰周边管路接头的问题。
