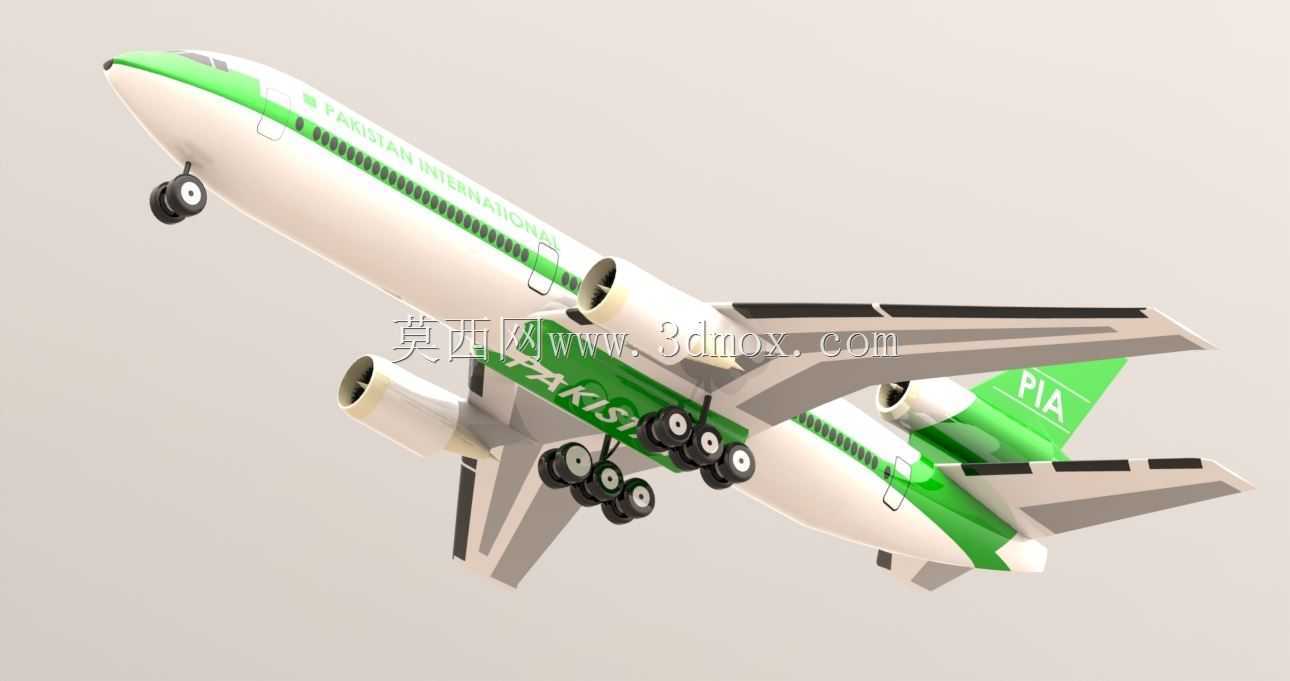

麦道DC-10宽体客机PIA涂装外观结构

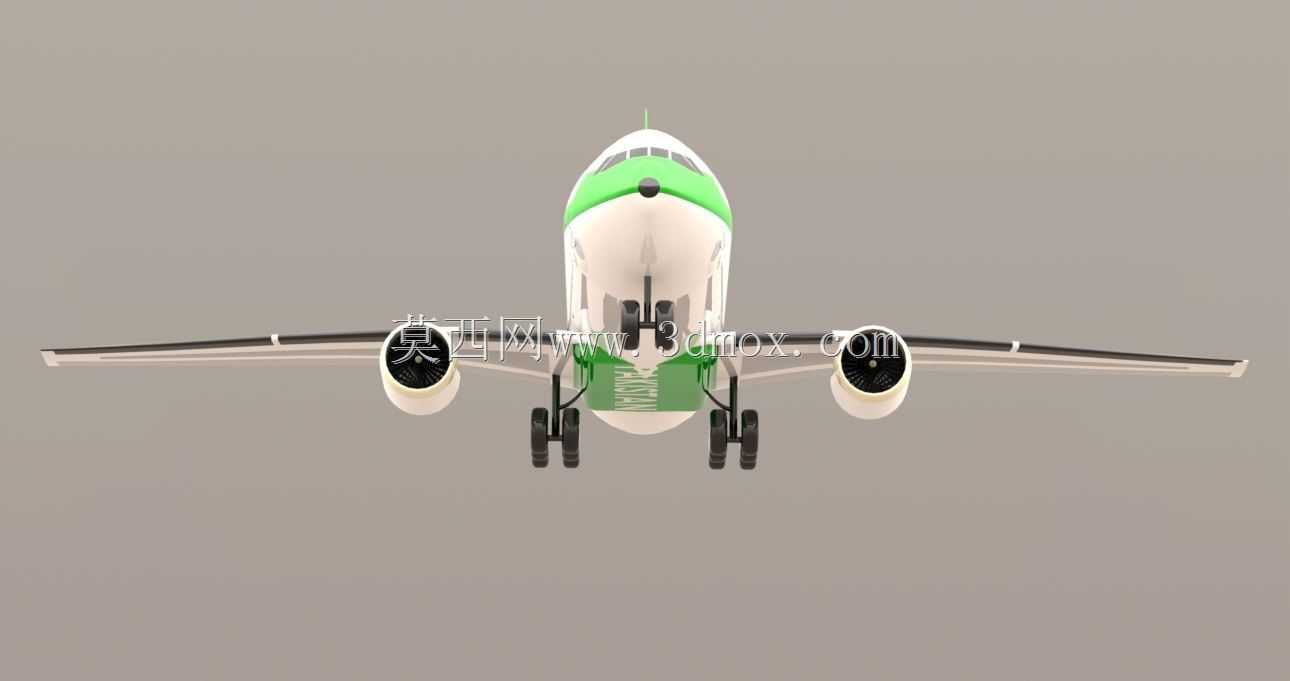

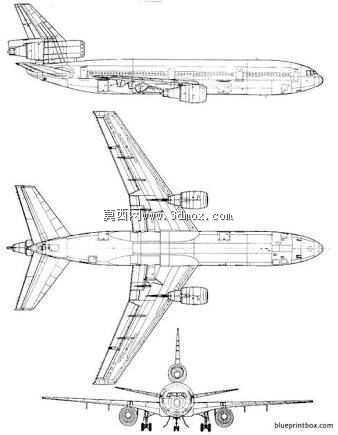

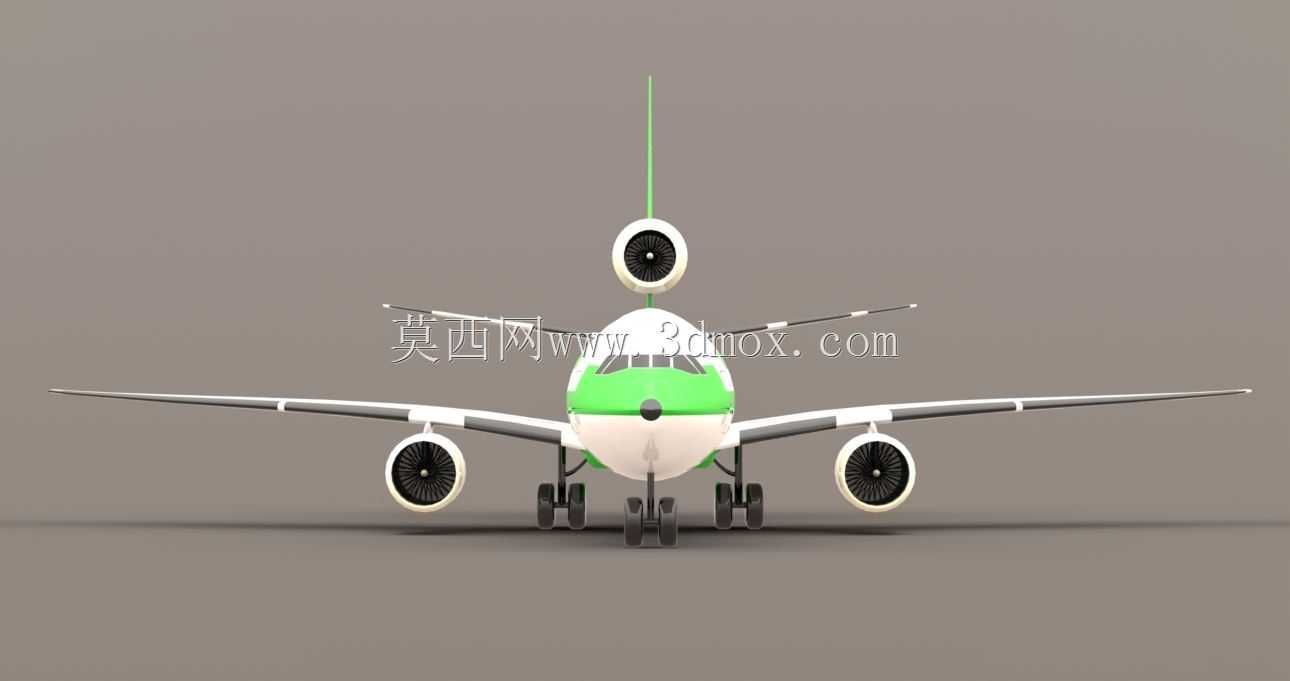

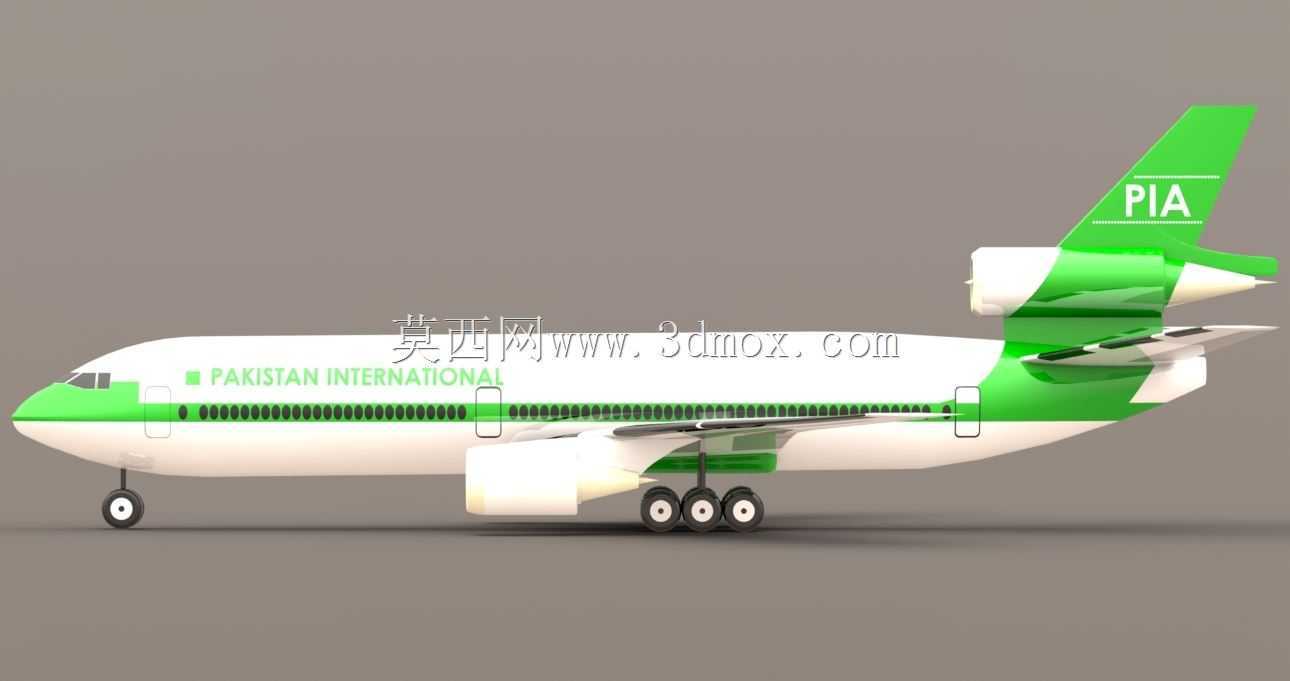

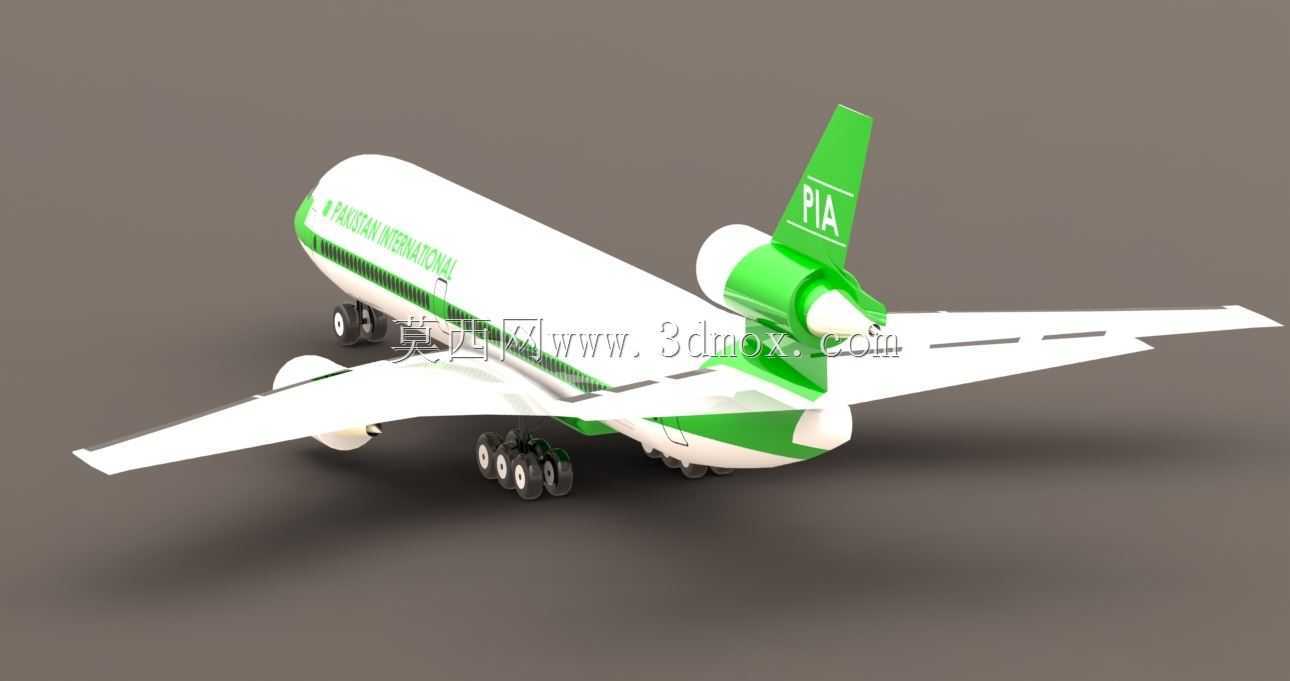

本次呈现的DC-10三发宽体客机三维结构，完全还原该机型的真实气动布局与部件安装边界，可用于民航装备教学展示、航空科普场景的结构演示，也能作为机场地面调度模拟系统的载具模型使用，适配机务培训、航站楼仿真搭建等多种专业场景。从实际功能层面看，该机型作为三发远程宽体客机，尾置发动机与翼下双发的动力布局，兼顾了跨洋飞行的推力冗余与机场跑道适应性，建模过程中严格遵循真机的起落架收放舱边界、发动机吊舱安装位置、机翼后掠角度等核心尺寸参数，机身截面的宽体设计对应三舱布局下的客舱装载能力，机头雷达罩弧度、驾驶舱风挡倾角均按照真机测绘数据还原，保证气动外形的仿真度。设计思路上，优先还原机身各部件的装配逻辑：主起落架的多轮结构对应重型客机的地面承载需求，前起落架的转向机构预留了动作演示的结构空间，尾翼顶端的垂尾与尾发的安装衔接处做了曲面顺滑处理，还原真机的减阻设计；机翼前缘缝翼、后缘襟翼的分段结构完全复刻真机的增升装置布局，可直观展示低速起降阶段的气动调节逻辑。机身涂装还原了PIA装备的配色方案，机身曲面的分色边界严格对齐真机的蒙皮接缝位置，避免出现涂装错位的失真问题。从安装边界来看，整机的翼展、机身长度、垂尾高度比例完全匹配真机尺寸，发动机短舱与机翼的连接挂架结构做了细节还原，可清晰看到挂架与机翼主梁的连接点位，起落架舱门的闭合缝隙、机身各检修口盖的位置均按照真机维护手册的标注排布，能够满足机务培训场景下的部件识别需求。尾置发动机的进气道弧度、尾喷口尺寸均与真机一致，垂尾上的航行灯安装位置、翼尖的频闪灯点位也做了对应还原，可适配机场灯光仿真场景的演示需求。机身前部的客舱舷窗排布严格按照宽体机的座位间距设置，前后货舱门的位置、尺寸对应民航货运的装载标准，能够直观展示该机型客货混装的装载能力边界。
