航空用垂直速度指示仪表结构设计

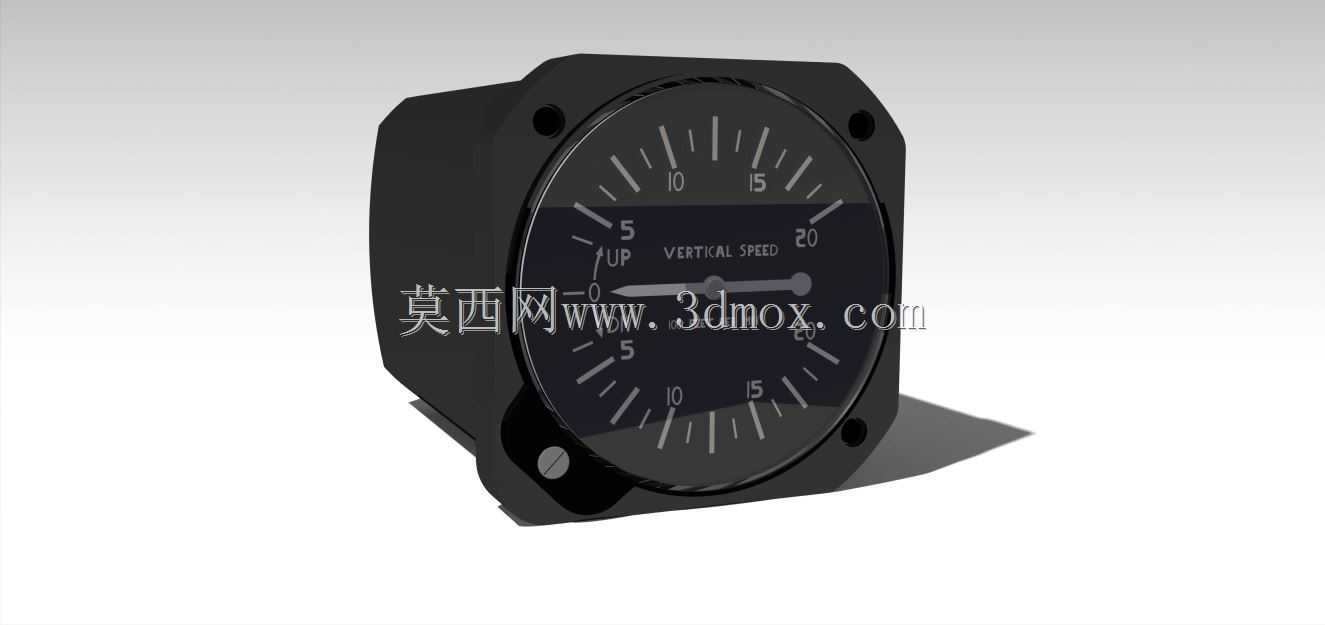

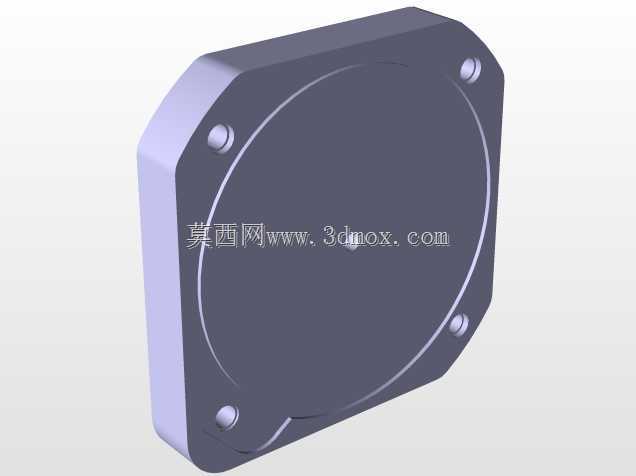

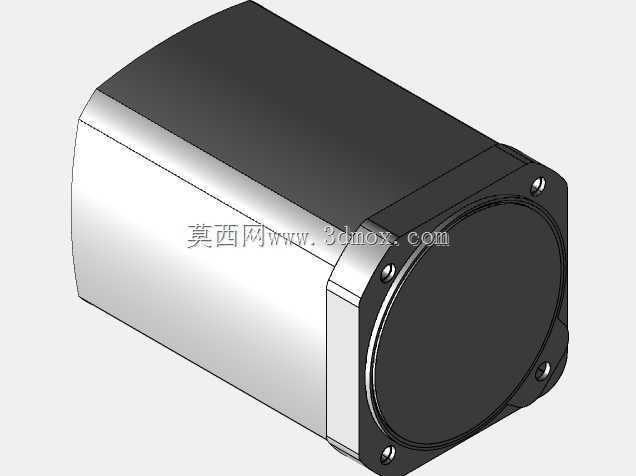

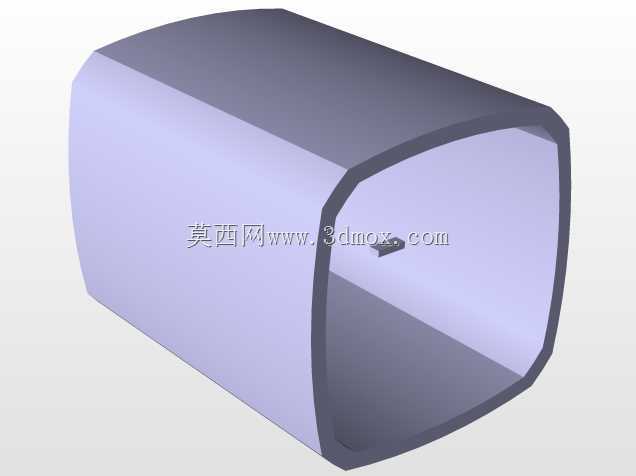

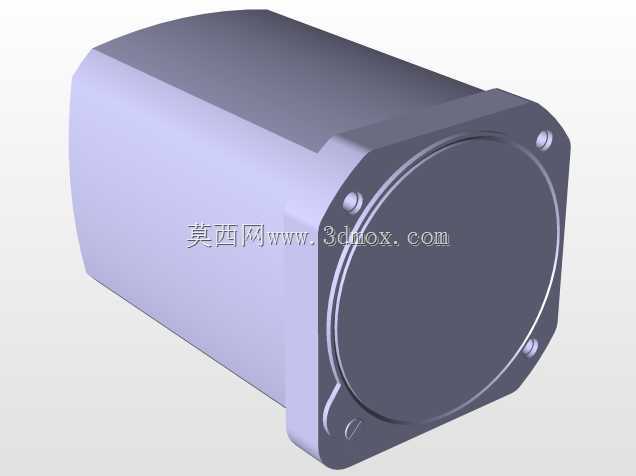

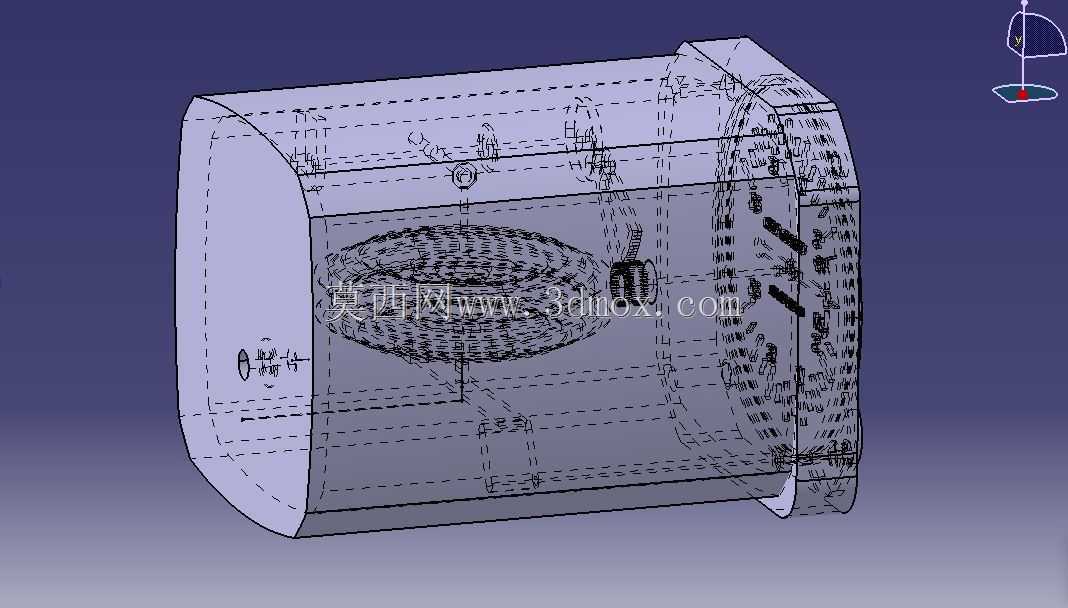

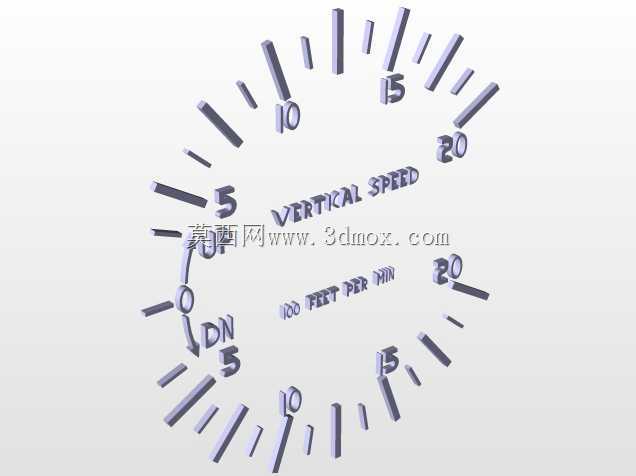

这款垂直速度指示仪表是固定翼及旋翼机型座舱航电系统的核心组成部件，主要承担飞行过程中垂直方向升降速率的实时指示功能，为飞行员提供爬升、下降阶段的速率参考，是保障飞行姿态控制、进近着陆阶段操作精度的关键机载设备。从结构设计层面来看，该仪表采用标准的圆形机载仪表安装法兰构型，方形安装基座预留了对称的固定安装孔位，完全匹配通用航空机型座舱仪表板的标准开孔尺寸，安装时仅需将仪表主体嵌入仪表板预留开孔，通过基座四角的安装孔配合紧固件即可完成固定，安装边界与传统机械类航空仪表完全兼容，无需对现有仪表板做额外开孔改造，适配性较强。仪表的显示盘面采用高对比度的黑底白刻度设计，刻度环均匀标注了升降速率的量程区间，中心位置设置垂直速度指针，盘面上方印有功能标识，同时标注了上升方向指示，即使在复杂光照环境下也能保证飞行员快速读取数值，避免视觉误判。设计过程中充分考虑了机载设备的使用环境，外壳采用高强度轻质合金材质，在保证结构强度满足机载振动、冲击工况要求的同时，尽可能控制整体重量，符合航空设备轻量化的设计要求。仪表后部预留了与航电系统连接的接口位置，可对接全压、静压管路以及机载供电线路，内部的传感机构通过气压差变化驱动指针偏转，实时反馈当前飞行器的垂直运动速率，无需额外复杂的信号转换即可完成数值指示，可靠性较高。在建模过程中，完整还原了仪表的外部安装特征、盘面刻度细节、基座固定结构以及外壳的倒角、安装孔位等细节，所有配合尺寸均参照通用航空仪表的行业标准设定，可直接用于座舱布局仿真、航电设备教学演示、机务维修培训场景的三维搭建，也可作为同类仪表改型设计的结构参考底座，帮助设计人员快速完成安装匹配校验、外观方案迭代工作，减少前期结构测绘的重复工作量。
