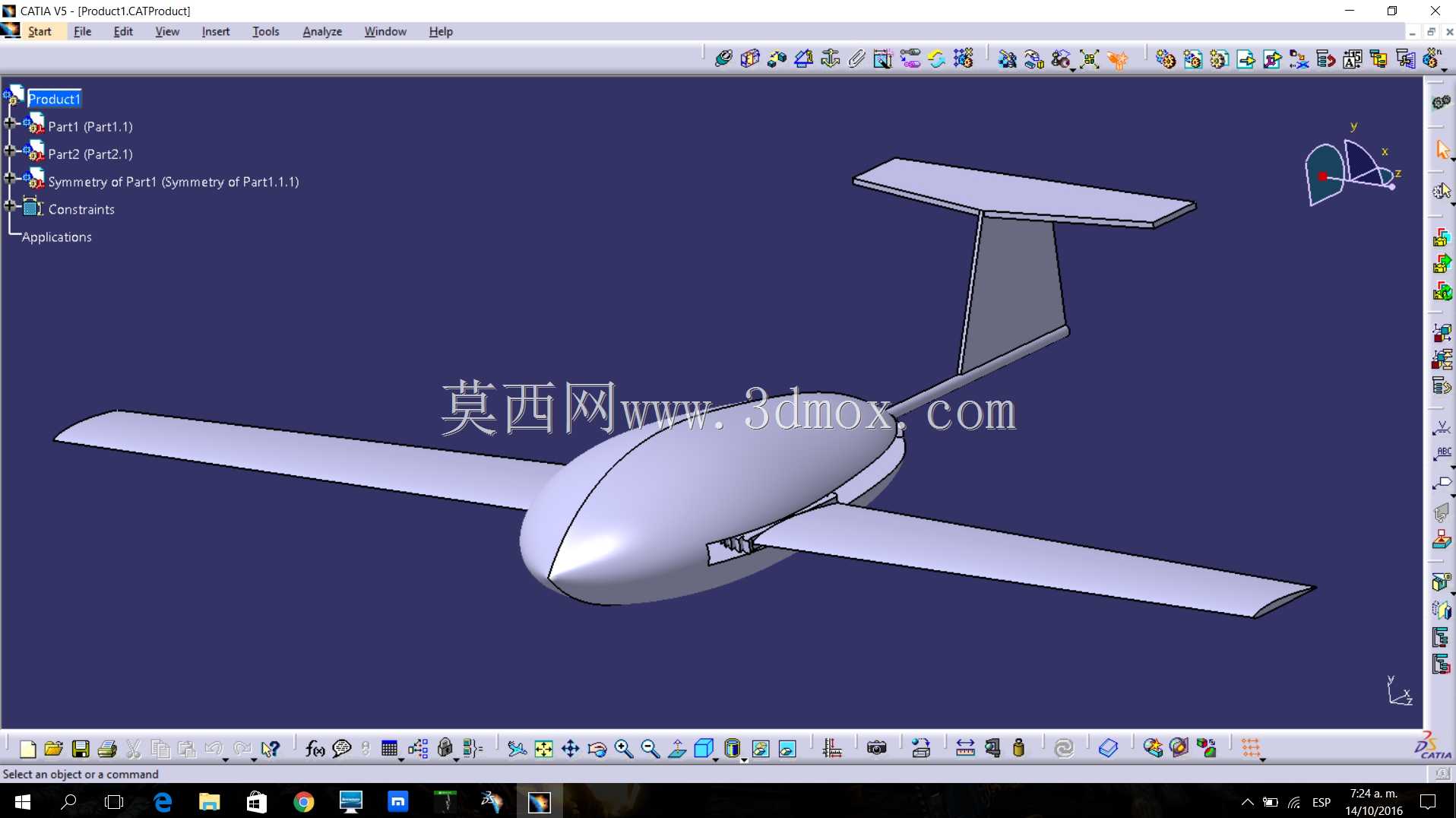

DBF竞赛用固定翼无人机结构设计

该固定翼无人飞行器针对航空设计竞赛的任务场景开发，核心用途是完成赛事规定的载重飞行、定点投放、航线巡航类竞技任务，整体设计围绕轻量化、气动效率优化、结构可靠性三个核心维度展开。从气动布局来看，采用常规尾翼式上单翼布局，机身采用流线型旋成体设计，能够有效降低巡航阶段的压差阻力，机翼选用大展弦比平直翼构型，在低速飞行区间可获得较高的升阻比，适配竞赛场景中短距起降、低速稳定巡航的飞行需求。结构设计层面，机身主体采用半硬壳式承力思路，前部预留任务载荷舱空间，可根据竞赛任务要求搭载不同重量的配重块、投放机构或传感设备，中部为动力系统安装位，适配小型电动动力组的安装定位，安装边界预留了标准电机安装座的孔位间距，可兼容市面主流的航模动力套装。尾翼部分采用垂直尾翼加水平尾翼的常规构型，垂尾与平尾之间设置加强筋结构，能够承受飞行过程中的气动载荷与机动动作带来的冲击力，避免尾翼颤振问题。机翼与机身的连接采用快拆式定位结构，既保证装配后的连接刚度，又能满足竞赛现场快速拆装、转场运输的需求，机翼后缘预留了操纵舵面的安装缝隙，可适配舵机摇臂的运动行程，不会出现舵面偏转时的结构干涉问题。从安装边界来看，整机外形尺寸适配常规赛事对参赛飞行器的尺寸限制，机身最大直径满足载荷舱的容积要求，机翼展长控制在合理区间，兼顾飞行稳定性与运输便利性，起落架位置根据整机重心配平要求布置在机身重心靠前位置，保证起降阶段的姿态稳定性，避免擦尾或倾覆风险。设计过程中针对不同飞行工况的受力情况做了结构优化，在机身承力框、机翼根部、尾翼连接点等应力集中位置做了局部加厚处理，在保证结构强度的前提下尽可能去除非承力区域的冗余材料，实现整机重量的有效控制，适配竞赛中对飞行器起飞重量、载重比的考核要求。该结构模型可作为同类固定翼无人机设计的参考原型，也可用于航模设计教学中的结构演示、气动布局验证场景，为低速固定翼无人飞行器的结构迭代提供基础参考。
