带折叠翼结构的航空制导弹药外观设计

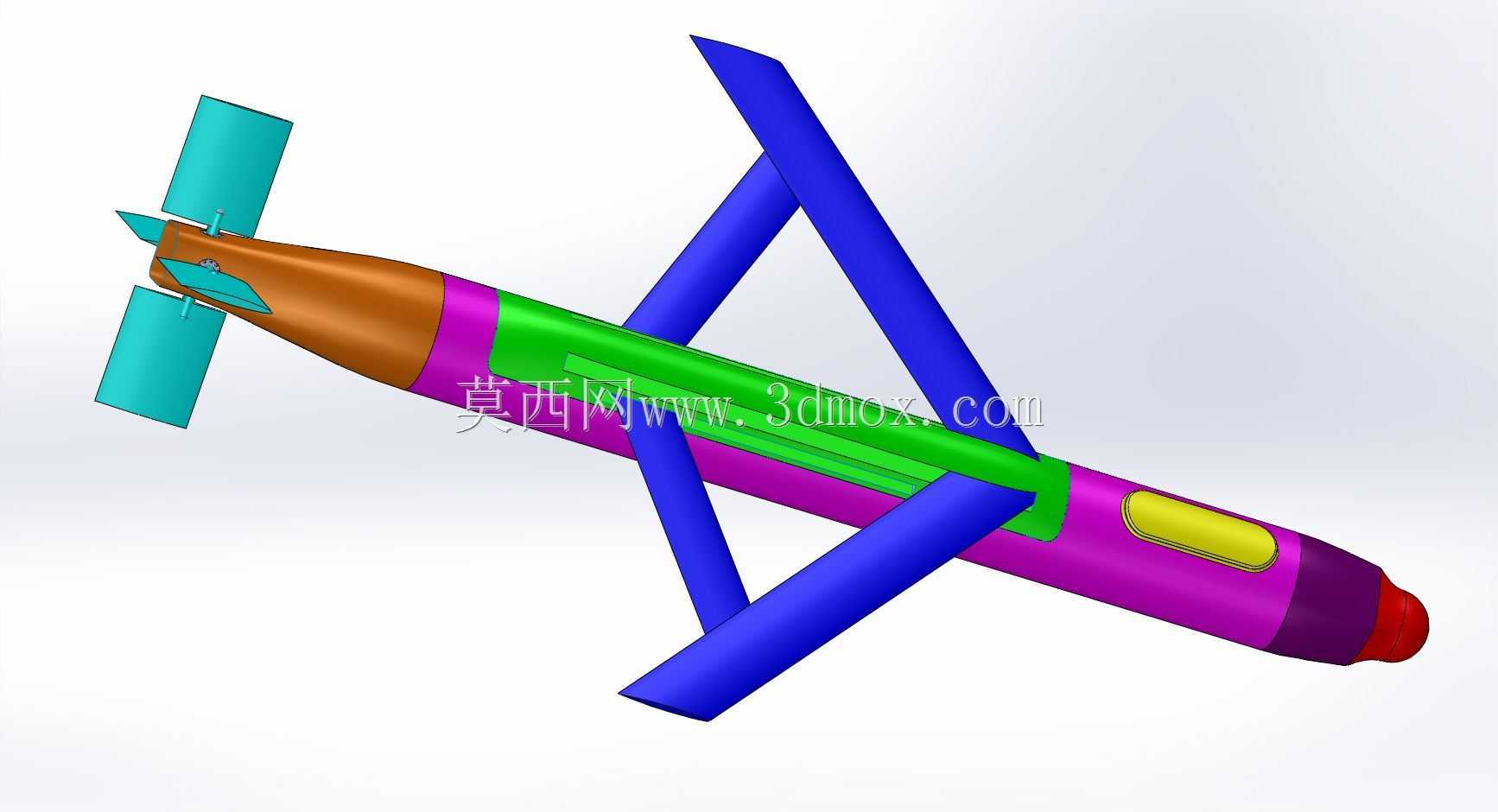

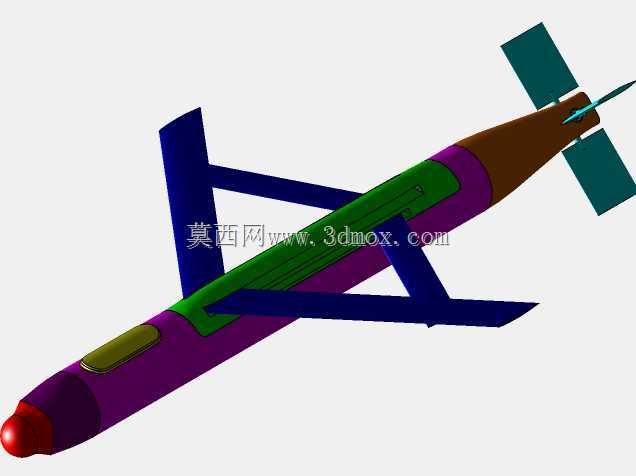

这款制导弹药的三维结构设计，核心围绕机载投放的实际使用场景展开，在结构布局上充分考虑了战机挂架的安装边界约束，弹体整体采用流线型圆柱段加卵形头部的经典气动布局，尾部设置四片尾舵用于飞行姿态的稳定调整，弹身中部配置的折叠式弹翼是设计的核心亮点，在挂飞状态下弹翼可沿转轴折叠收拢，大幅缩小弹药的横向占用尺寸，能够适配战机内置弹舱、翼下重载挂架的安装空间要求，投放后弹翼可自动展开到位，为弹药滑翔飞行提供足够的升力支撑，有效拓展投放后的无动力滑翔距离，让载机能够在防区外完成投放动作，降低执行任务时的暴露风险。弹体的分段设计充分考虑了不同功能舱段的布局需求，从头部到尾部分别预留了导引头安装舱、战斗部装填舱、制导控制舱、舵机驱动舱的安装空间，各舱段之间采用环形连接结构，既保证了弹体整体的结构强度，也便于生产装配阶段的模块换装与日常维护。弹体表面设置的矩形光学窗口，是为制导模块的信号接收预留的安装位，窗口的安装角度经过气动优化，能够在大攻角滑翔状态下保证信号接收的有效视场，同时避免窗口区域产生额外的气动阻力影响飞行轨迹。尾翼部分采用对称式十字布局，每片尾翼的翼型都选用低阻薄翼型，在高速飞行状态下能够有效降低尾段的紊流影响，配合弹翼的升力特性，让弹药在滑翔阶段的飞行姿态更加平稳，提升末端命中的精度。在结构细节处理上，弹翼的折叠转轴位置做了加强筋设计，能够承受弹翼展开瞬间的冲击载荷，以及高速飞行时弹翼承受的气动弯矩，避免结构变形影响气动效率。弹体头部的弧形整流罩采用圆滑过渡设计，能够有效降低飞行过程中的头部激波阻力，弹身各段的连接位置都做了阶差控制，保证弹体表面的气动连续性，减少不必要的阻力增量。整体结构设计在满足气动性能要求的前提下，尽可能压缩了非功能区域的结构重量，让有效载荷的占比得到提升，同时各部件的结构拆分逻辑清晰，便于后续开展结构仿真、气动模拟以及生产工艺的细化设计，能够为相关制导弹药的方案论证、结构优化提供直观的三维参考，也可用于机载武器挂载适配性的模拟验证工作。
