水上起降超轻型四旋翼飞行器结构设计

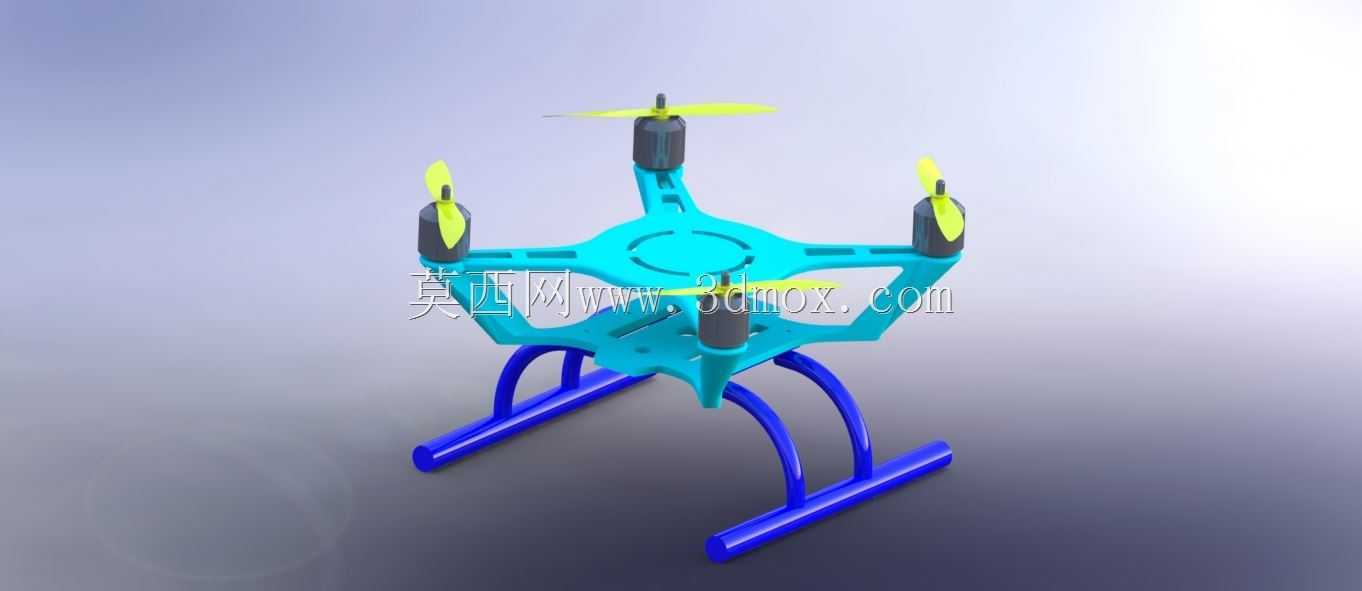

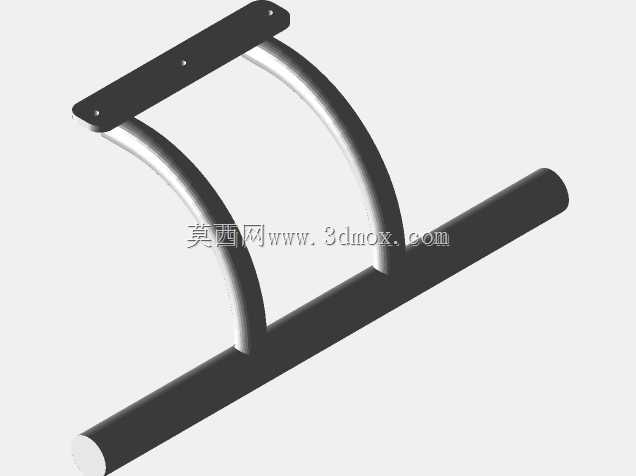

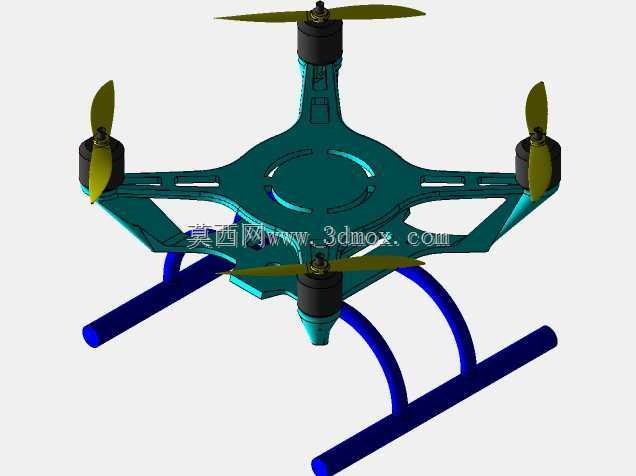

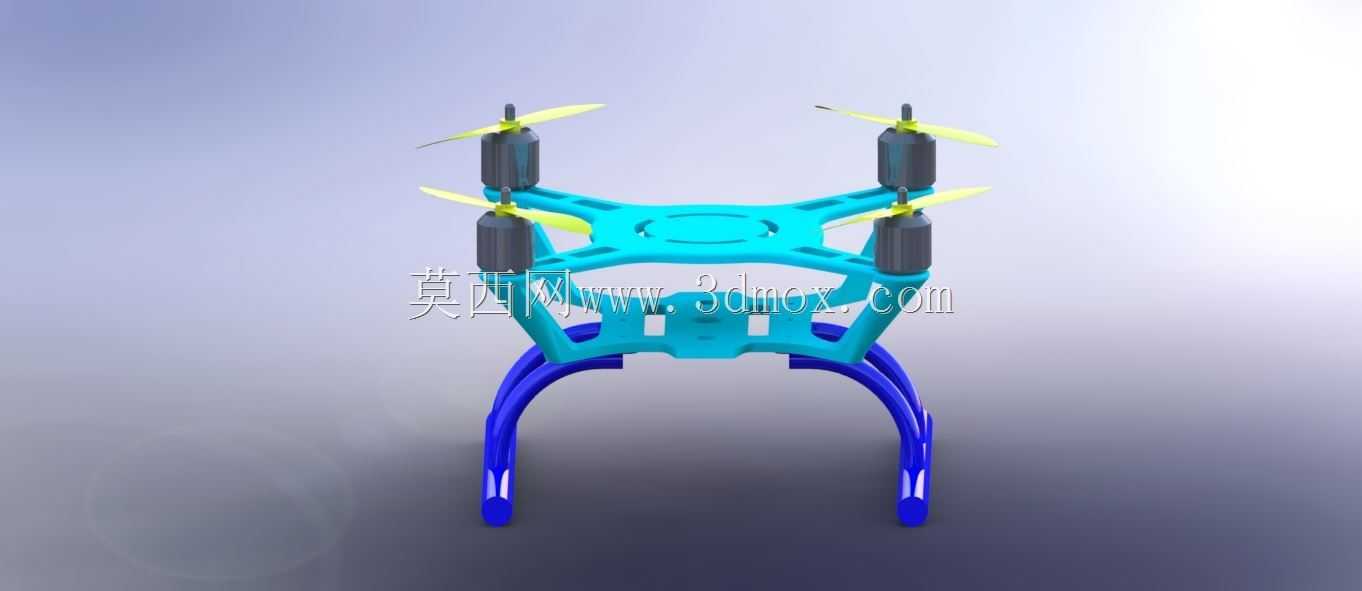

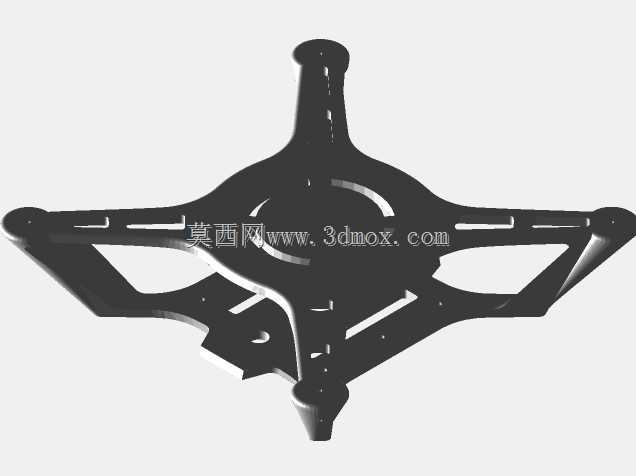

这款四旋翼飞行器的设计核心围绕近水作业场景的使用需求展开，区别于常规陆地起降的消费级无人机，其结构设计充分考虑了水面降落的稳定性与机身防护需求。从整体布局来看，采用了对称式X型机架结构，四个旋翼臂沿中心机身均匀分布，旋翼旋转平面保持水平，动力单元直接固定在旋翼臂末端，减少传动环节的能量损耗，同时保证四个动力点的力矩输出对称，降低飞控系统的姿态校准难度。机身主体采用一体化镂空框架设计，在保证结构强度的前提下尽可能削减非承重区域的材料用量，降低整机自重，提升有效载荷冗余，镂空结构同时可以减少飞行过程中的风阻，避免机身表面形成紊流干扰旋翼下洗气流。起落架部分采用弧形弯管搭配横向浮筒支撑的结构，两根弧形支撑臂从机身下部两侧向下延伸，末端连接平行于机身横向的管状支撑脚，这种结构一方面在陆地降落时可以提供足够的接地跨度，避免侧翻，另一方面弧形结构可以在接触水面时分散冲击力，横向支撑脚采用大直径中空设计，具备足够的浮力储备，能够在水面静止状态下承托整机重量，不会出现机身进水或者倾覆的问题，支撑脚的表面做了圆弧过渡处理，减少水面滑行时的阻力，也避免尖锐结构在起降过程中剐蹭障碍物。旋翼部分采用了快拆式的桨叶固定结构，桨叶选用低雷诺数下气动效率较高的翼型，兼顾悬停稳定性与前飞效率，桨叶与电机输出轴的连接部位做了定位卡槽设计，保证安装时的动平衡精度，减少飞行过程中的振动传递到机身，提升搭载设备的成像稳定性。中心机身的上部预留了设备安装舱位，可以根据作业需求搭载航拍模块、水质采样装置或者近距探测传感器，舱位周边设计了走线槽与固定孔位，方便不同功能模块的快速换装，机身下部与起落架的连接部位做了加强筋处理，应对水面降落时的瞬时冲击载荷，避免连接部位出现应力断裂。整机的安装边界充分考虑了便携性需求，旋翼臂与中心机身采用插接式固定结构，拆卸后可以将四个旋翼臂收拢，减小收纳体积，方便户外作业时携带运输，所有外露的电子元件安装位置都做了挡水沿设计，避免水面起降时溅起的水花接触电路部分，提升近水环境下的使用可靠性。在结构强度校核阶段，针对起落架的冲击载荷、旋翼臂的振动疲劳、机身框架的扭转刚度都做了对应仿真验证，保证在常规作业风速下，整机结构不会出现共振或者塑性变形，满足日常近水巡查、水域采样、低空航拍等场景的使用需求。
