轻量化同轴四旋翼蓝鸟无人机机架结构

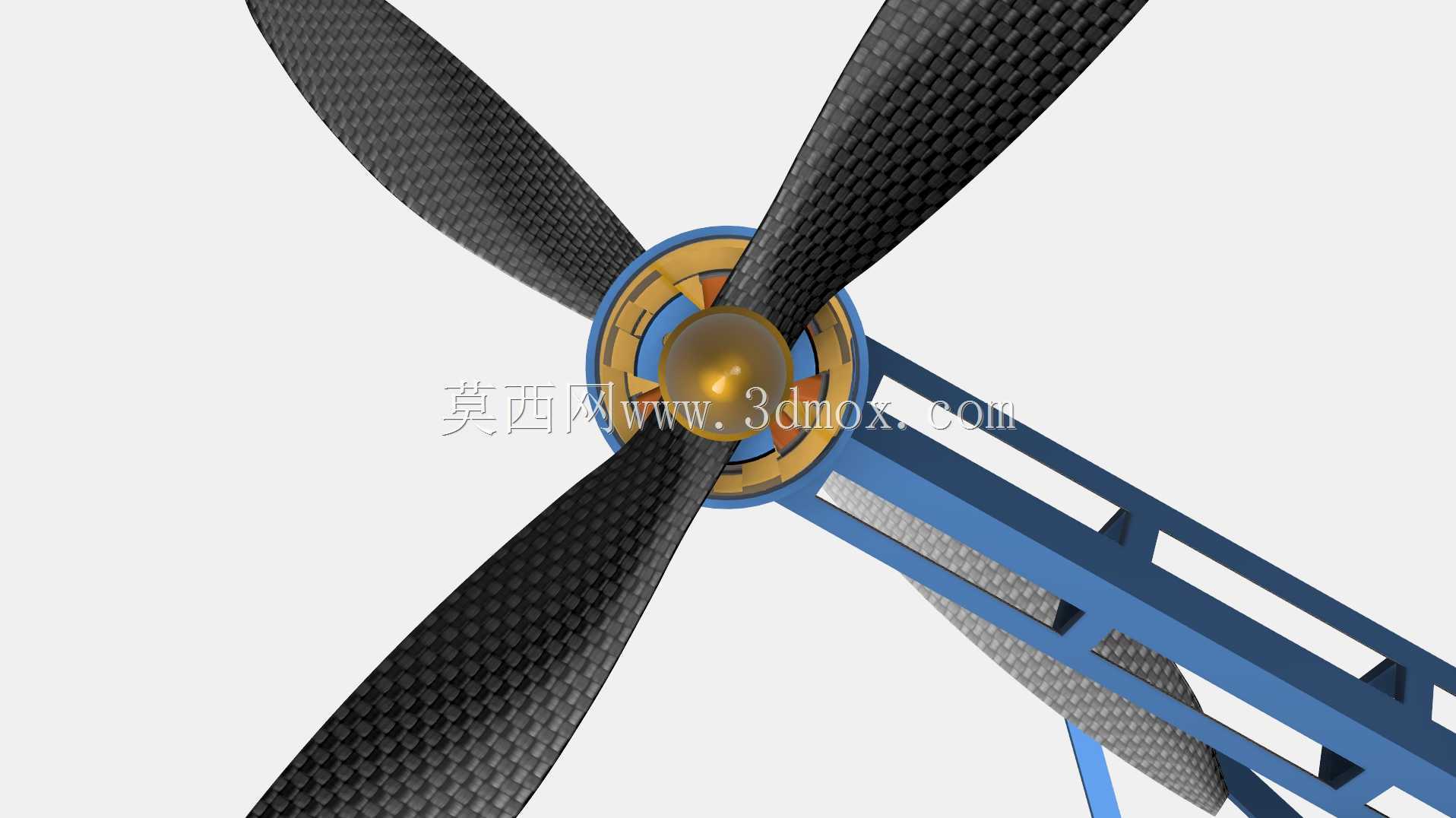

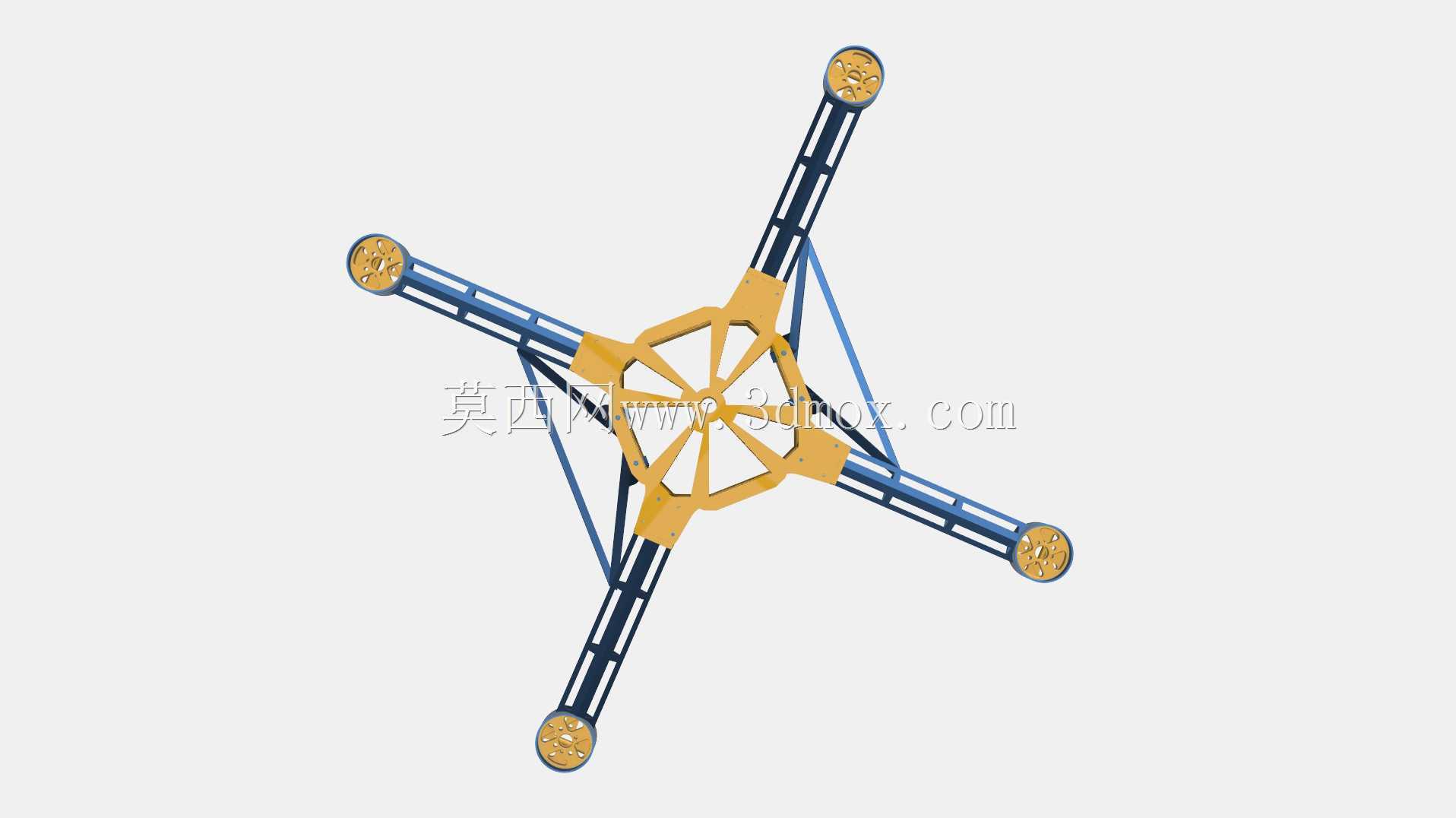

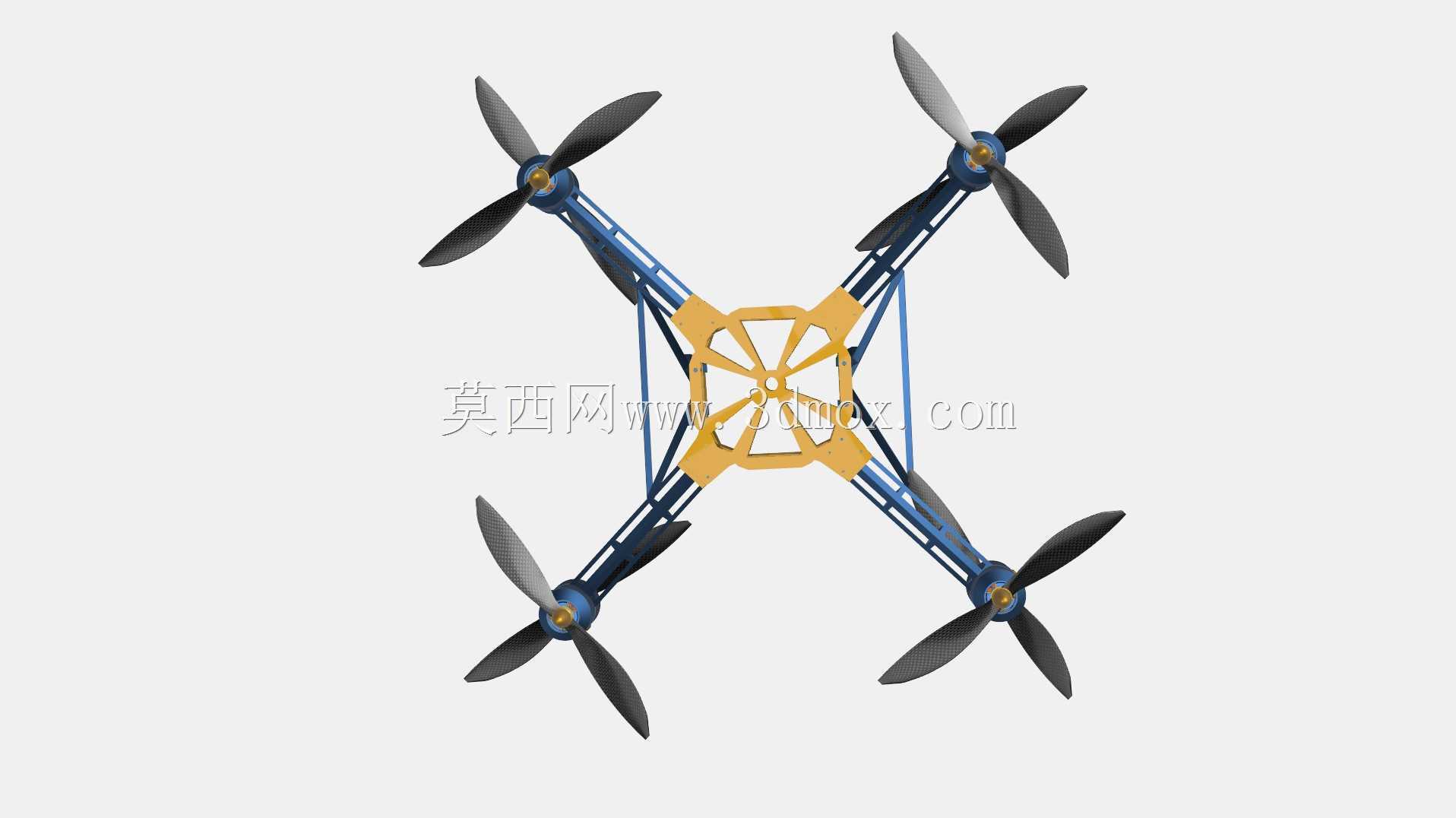

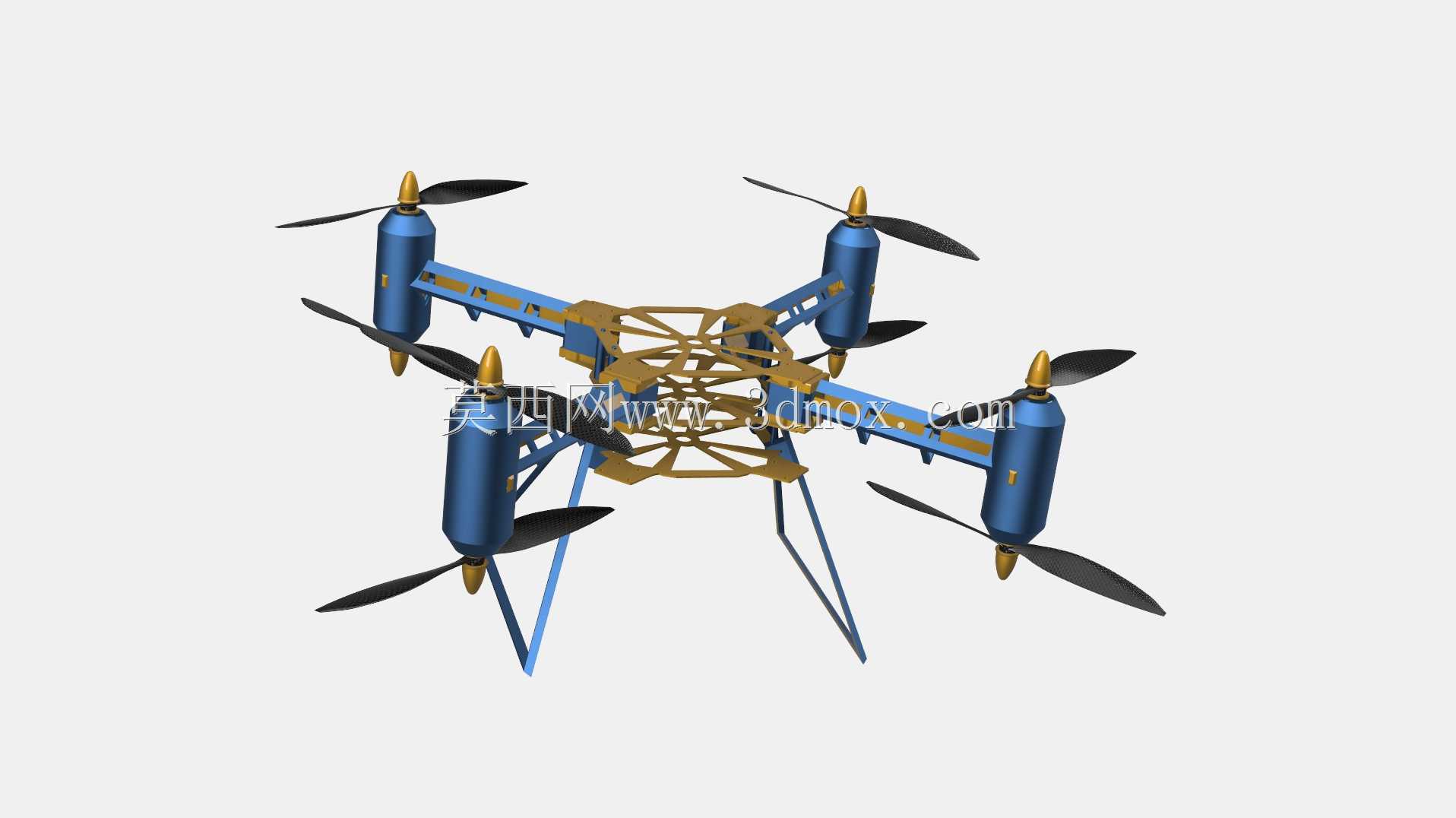

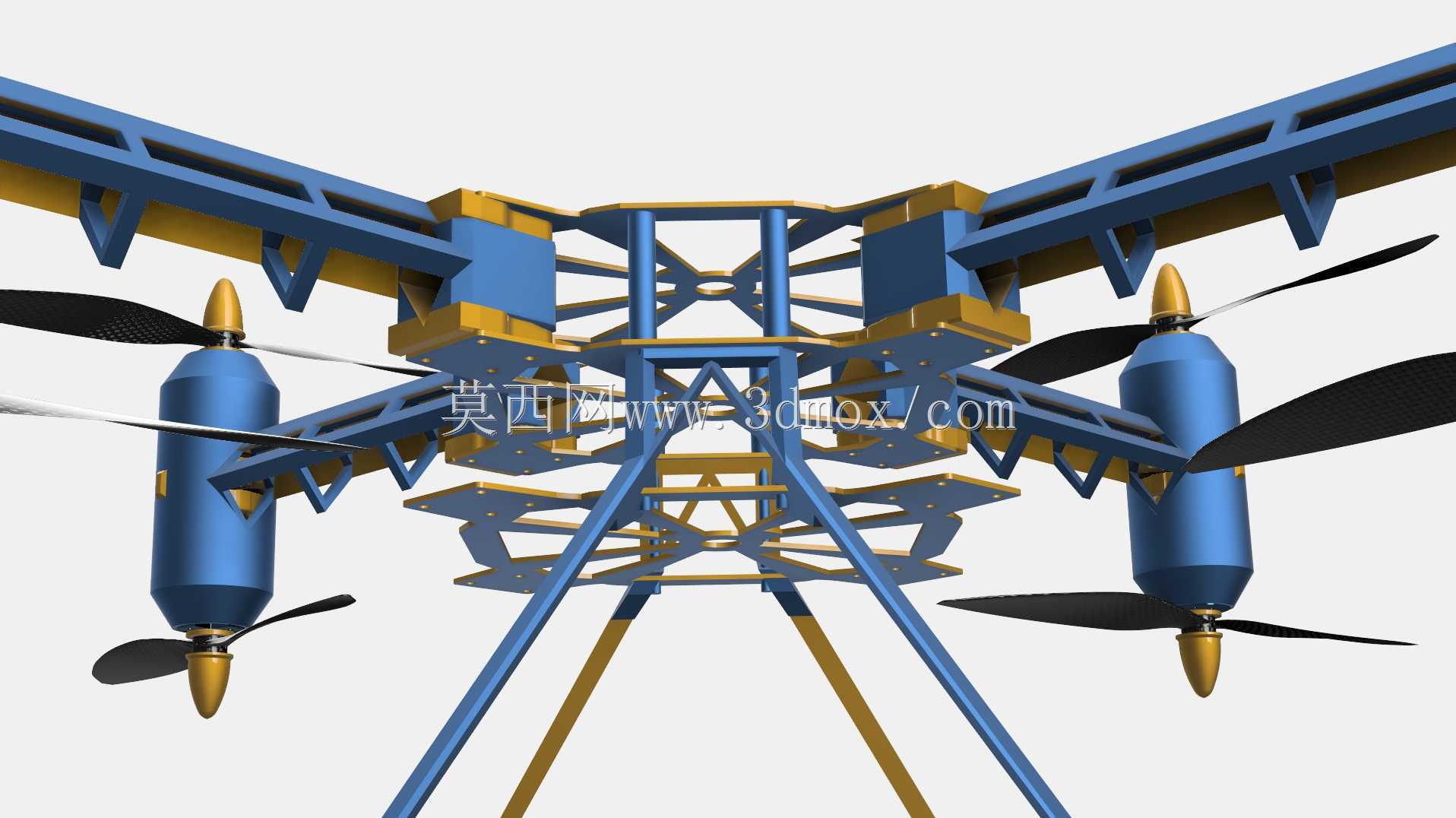

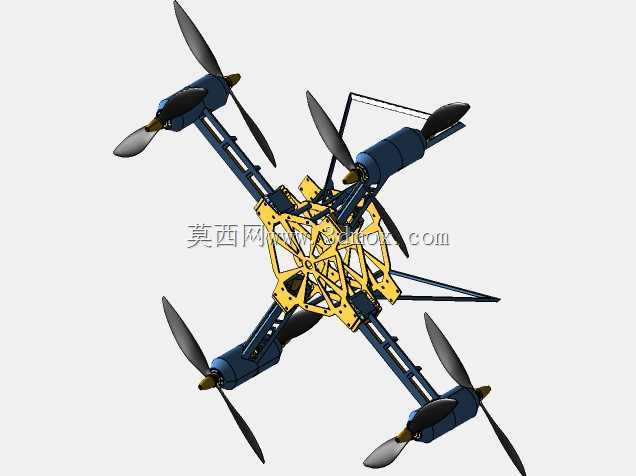

这款同轴四旋翼机架的设计核心围绕小尺寸低空作业场景的载荷与续航平衡展开，针对室内测绘、狭小空间巡检、轻量载荷投递这类对机架自重、飞行阻力敏感的应用场景做了定向优化。整体采用镂空桁架式中心承载结构，在保证结构刚度的前提下尽可能削减非承载区域的材料冗余，从结构层面降低整机起飞重量，间接提升有效载荷占比与续航时长。机臂与中心座的连接采用快拆式定位结构，日常作业转场时可快速拆解收纳，无需额外工具即可完成组装调试，适配外场高频次转场的作业需求。动力安装位预留了标准电机座安装孔位，适配常规22、23系列外转子无刷电机，电机安装座设计为可拆卸结构，维护时可单独更换故障电机座，无需替换整个机臂，降低后期运维成本。起落架采用弹性细杆式结构，着陆时可通过自身形变吸收冲击能量，避免硬着陆时的冲击力传递至中心板的飞控、电池等核心部件，同时细杆结构可大幅降低飞行过程中的气动干扰，减少下洗气流的紊流影响。整机气动外形做了切角修型处理，机臂边缘做流线过渡，尽可能降低高速飞行时的压差阻力，配合同轴双旋翼的动力布局，在相同桨盘尺寸下可提供更大的升力冗余，应对突发气流扰动时的姿态稳定性更优。机架的安装边界充分考虑了常规飞控、电调、电池的排布空间，中心板预留了标准飞控安装孔位，走线槽沿机臂内侧布置，可将动力线与信号线分离排布，减少电磁干扰对飞控传感器的影响。结构受力路径经过优化，飞行过程中机臂的升力载荷可直接通过桁架结构传递至中心承载区，避免局部应力集中导致的结构疲劳失效，适配长时间循环作业的使用强度。
