航空发动机蜂窝密封件砂光支撑拆卸工装

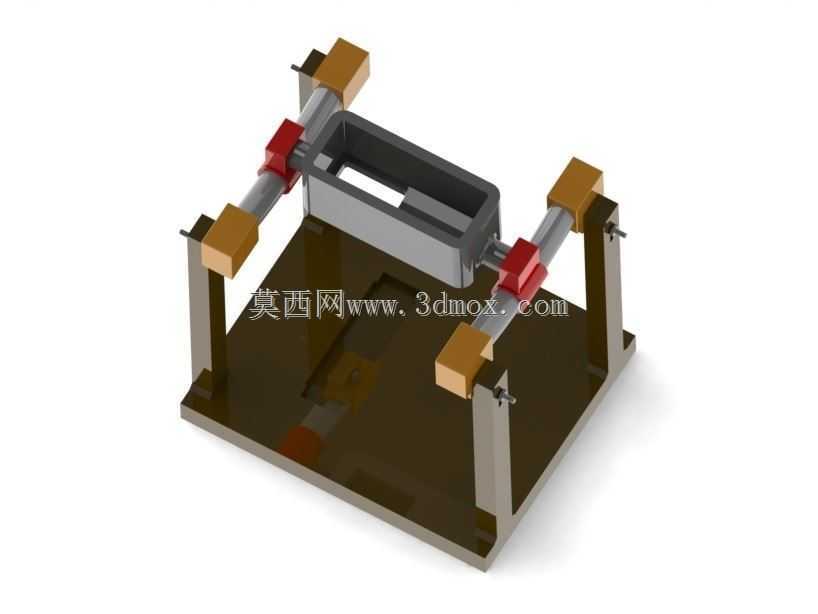

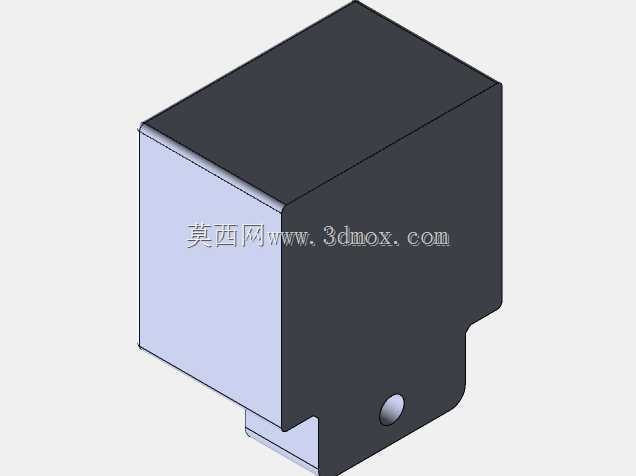

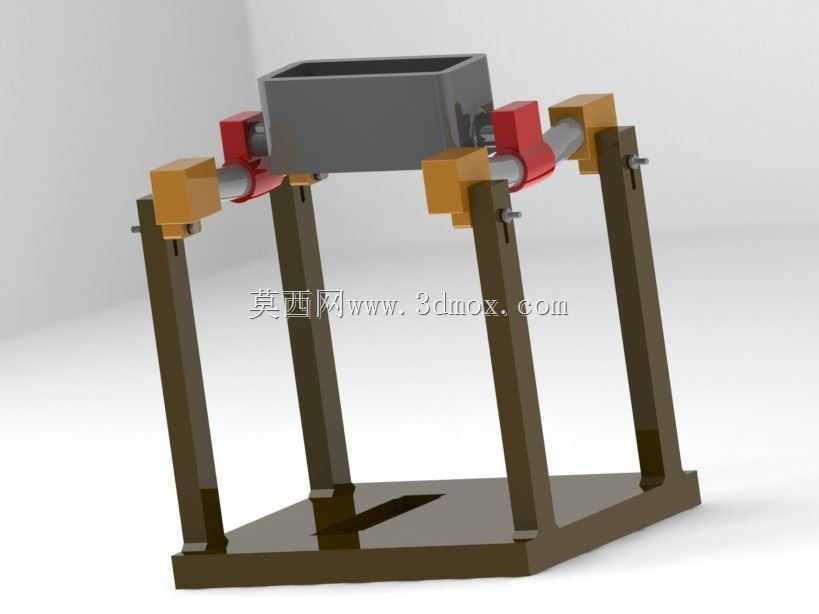

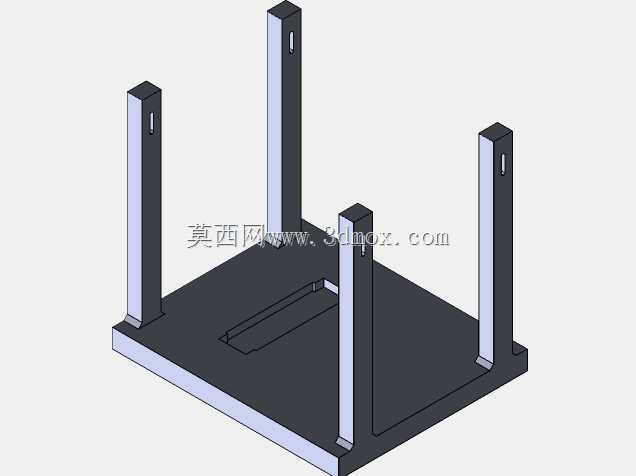

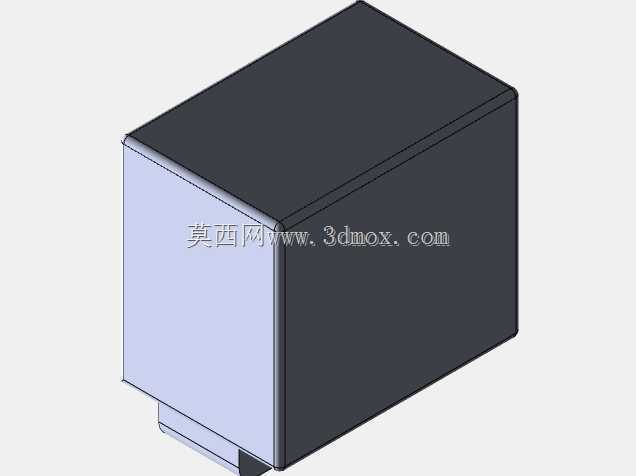

　　在航空发动机深度维修环节，CFM系列发动机的蜂窝密封件拆卸一直是工序中的难点，这类密封件与基体采用钎焊连接，常规拆卸方式很容易损伤密封安装基面，同时钎焊后残留的焊瘤需要配合带式砂光机做局部修磨，作业过程中砂带的进给角度、支撑刚性直接影响修磨精度与拆卸效率，这套工装正是针对该场景开发的专用作业载体。从结构布局来看，工装采用四柱式框架承载结构，底部为整体式安装底板，四根垂直导向立柱通过螺栓与底板刚性连接，立柱表面做了硬化处理，降低滑动部件长期往复运动带来的磨损，每根立柱上都配置了可锁止的滑动调节座，滑动座与横向承载轴连接，横向轴两端通过快拆结构与砂光机支撑座相连，支撑座上预留了带式砂光机的安装定位孔，

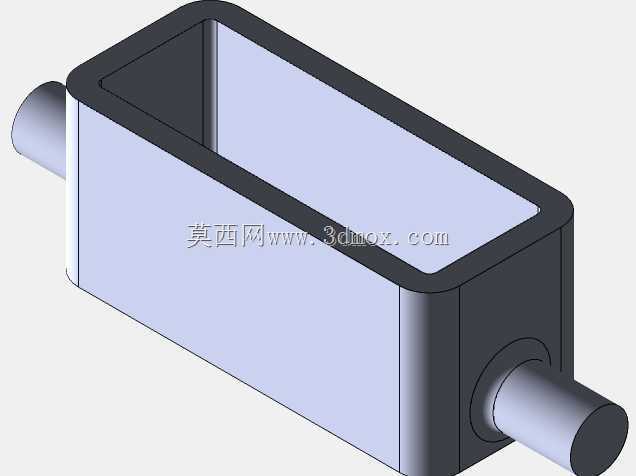

　　可适配主流规格的手持式带式砂光机固定。横向轴上设置了角度限位块，可根据蜂窝密封件的安装斜面角度调整砂光机的进给倾角，限位块通过紧定螺钉锁止在轴身预设的刻度槽内，角度调节范围覆盖0-30度，完全匹配CFM系列发动机不同位置蜂窝密封件的钎焊斜面角度，避免砂光作业时角度偏移磨伤基体密封面。工装中部的承载工位专门用于固定待拆卸的蜂窝密封组件，工位两侧的夹持块可根据密封件的外形尺寸调整夹持间距，夹持块接触面贴有防滑橡胶垫，既可以保证夹持力足够，避免砂光或拆卸过程中工件窜动，又不会压伤密封件的薄壁蜂窝结构。实际作业时，先将待维修的发动机蜂窝密封组件固定在中部工位，调整两侧滑动座的高度，使砂光机支撑座的作业面刚好对准钎焊焊缝位置，

　　锁死滑动座的紧定机构，再根据焊缝的倾斜角度调整横向轴的角度限位块，固定砂光机后即可沿立柱导轨做垂直方向的匀速进给，完成钎焊层的砂光去除作业，待钎焊层完全磨除后，松开夹持机构即可顺利取下蜂窝密封件，不会对基体造成任何磕碰损伤。这套工装的设计完全贴合航空维修的作业规范，所有与工件接触的部件都做了圆角钝化处理，避免尖锐边角刮伤发动机零部件的精密表面，框架整体采用高强度结构钢焊接后去应力处理，长期使用不会出现框架变形导致的进给精度偏差，安装底板上预留了与维修工作台连接的T型槽固定孔，可直接固定在标准维修工作台上使用，不需要额外制作安装转接板。导向立柱的直线度控制在0.02mm/m以内，保证砂光机进给过程中不会出现偏摆，

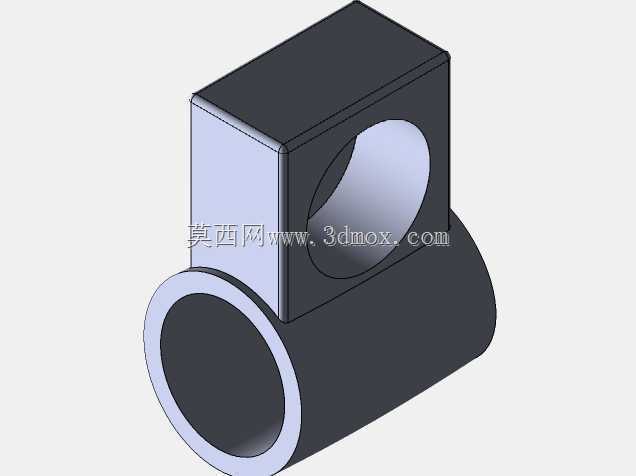

　　砂光后的焊缝残留去除均匀，不会出现局部过磨或者欠磨的情况，相比传统手持砂光机作业的方式，这套工装可以将单块蜂窝密封件的拆卸修磨时间缩短40%以上，同时大幅降低操作人员的技能要求，即使是新入职的维修人员，只要按照刻度调整好参数，就能完成符合精度要求的作业，避免人为操作失误导致的零部件报废。在结构细节上，滑动座内部采用铜套作为滑动导向件，相比直线轴承更适合维修车间多粉尘的作业环境，铜套的储油槽可以存储润滑脂，长期使用不需要频繁维护，横向轴的两端设置了限位挡圈，避免调整角度时支撑座从轴端滑脱造成设备或工件损伤，夹持块的调节采用梯形丝杠传动，调节过程平稳，夹持力可控，不会因为夹持力过大导致薄壁蜂窝结构变形。整套工装的安装边界尺寸控制在常规维修工作台的承载范围内，不需要占用额外的作业空间，作业完成后可以直接将砂光机从支撑座上取下，工装本身不需要频繁拆装，日常维护只需要定期给导向立柱和滑动铜套加注润滑脂即可，完全适配航空维修车间的日常作业节拍，解决了传统蜂窝密封件拆卸作业中支撑不稳定、角度难控制、易损伤基体的痛点。
