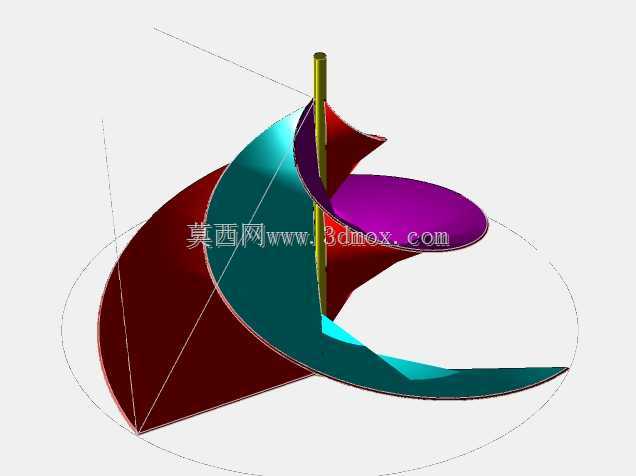

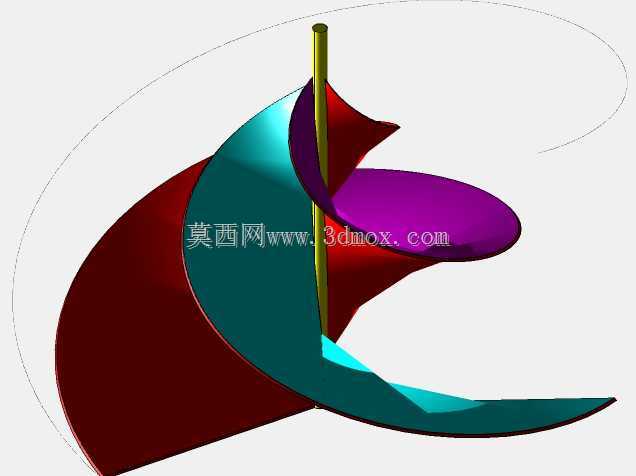

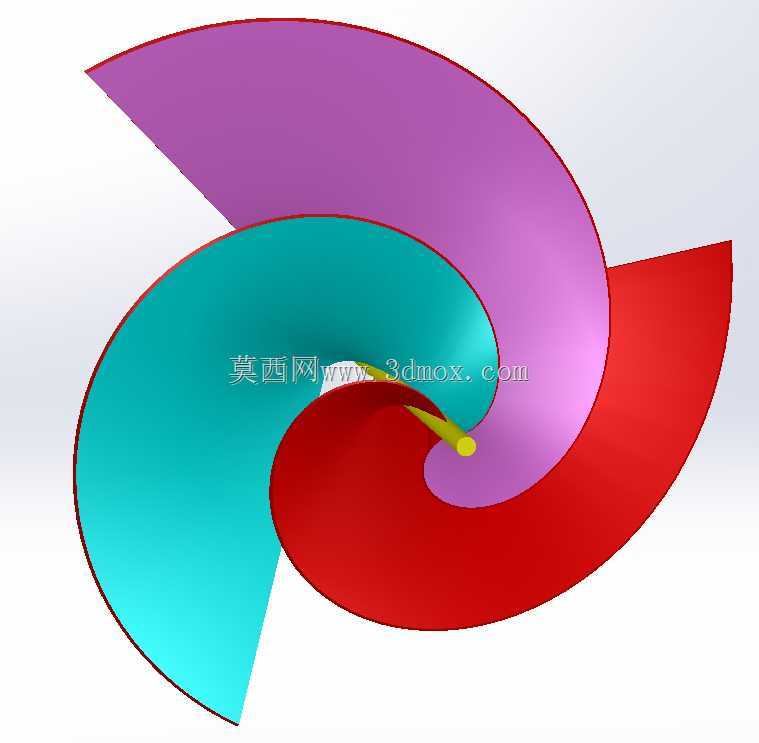

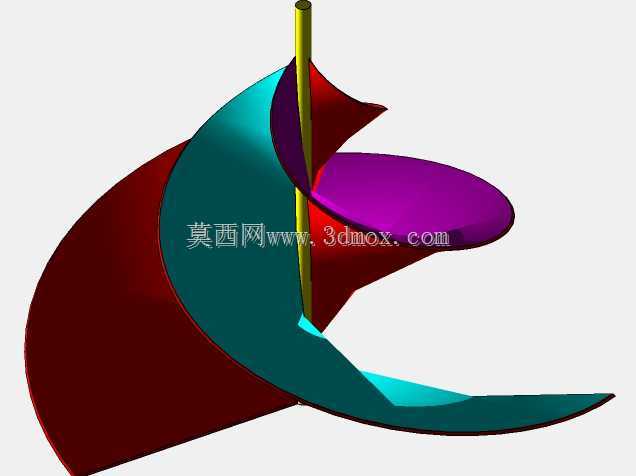

参数化阿基米德螺旋曲面风力涡轮结构

这类采用阿基米德螺旋曲面构型的风力涡轮，多应用在分布式微风能采集场景，比如城市建筑楼宇间隙的微风发电配套、偏远离网区域的小型供电补能、户外监测设备的自供电单元搭建，和传统水平轴风力机不同，它对来流风向的敏感度极低，不需要加装复杂的偏航对风机构，在紊流占比高、风向多变的近地面空域也能稳定捕获风能，不会因为风向频繁偏移出现做功效率骤降的问题。从功能特性上看，螺旋曲面的连续平滑过渡结构，能让气流在接触叶片曲面时实现无冲击导流，减少气动噪声的产生，同时避免传统直叶片在高风速下容易出现的叶尖涡流损耗，做功过程中叶片受力均匀分布在整个螺旋曲面上，不会出现局部应力集中导致的结构疲劳问题，运行时的动平衡表现更稳定，对支撑结构的强度要求也相应降低。设计思路上完全围绕阿基米德螺旋线的等距展开特性做参数化驱动，整个叶片曲面的导程、展开半径、叶片宽度都可以通过参数变量直接调整，不需要重新绘制草图层级，适配不同风速区间、不同功率等级的设计需求时，只需要修改对应参数就能快速生成新的构型，大幅缩短方案迭代的周期。外形上整体呈中心对称的螺旋盘状结构，没有外伸的长直叶片，安装边界更紧凑，不需要预留大半径的叶片扫掠空间，在狭窄安装场景下的适配性更强，安装时只需要保证中心转轴与来流方向的夹角在合理区间内即可，对安装基座的平整度公差容忍度更高，后期运维过程中也不需要频繁调整安装角度，曲面本身的自导流特性会自动适配不同角度的来流。叶片的曲面厚度从中心转轴位置向外缘逐渐过渡减薄，既保证了中心连接位置的结构强度，也能降低外缘位置的转动惯量，让涡轮在低风速条件下更容易启动，曲面边缘做了圆弧过渡处理，避免气流在边缘位置产生分离涡，进一步提升风能捕获的效率，整个转动部件的重心完全落在转轴中心线上，高速转动时不会产生额外的偏心载荷，能有效延长配套轴承的使用寿命。
