数显式高精度比较测量检具结构设计

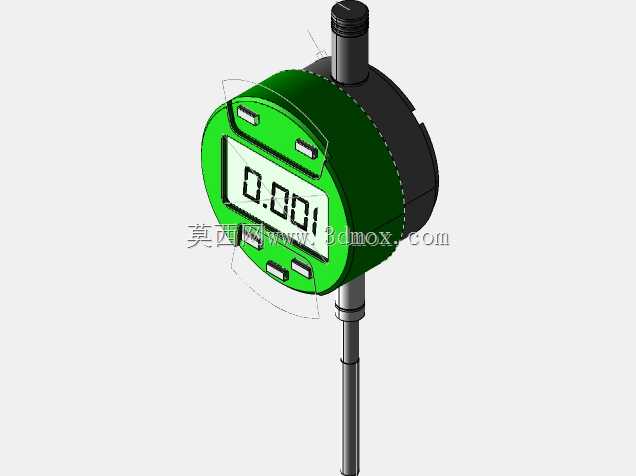

这款数显比较测量检具，主要面向机加工现场的精密尺寸比对场景，在批量零件的工序间检测、成品终检环节应用广泛，尤其适合轴类、孔类零件的尺寸偏差快速判定，能替代传统机械式比较仪完成微米级的尺寸差检测，读数直观无视觉误差，可大幅降低一线检测人员的读数疲劳度。从结构设计逻辑来看，整体采用手持与立式安装两用的布局思路，上部的显示模块做了圆弧过渡的握持造型，外壳做了防滑的棱边处理，操作人员单手握持时能贴合手掌弧度，长时间使用不易滑脱；下部的测杆采用标准同轴结构，可直接适配现有百分表、千分表的安装支架，不需要额外定制安装夹具，能直接替换生产线上在用的传统机械式量具，降低产线量具替换的改造成本。功能层面，这款检具的测头采用可替换式设计，针对不同材质的被测零件，可更换硬质合金、红宝石、尼龙等不同材质的测头，避免划伤软质零件表面，同时测杆的行程做了限位保护，超行程时会触发内部阻尼结构，避免过度按压损坏内部的位移传感组件；显示区域采用大字号段码屏，现场光线不足的情况下也能清晰读取数值，屏幕周边的功能按键做了凸起设计，操作人员佩戴劳保手套时也能准确按压操作，不会出现误触。安装边界方面，测杆的夹持直径采用行业通用的标准尺寸，可直接装夹在现有表架、高度尺、专用检具的安装孔内，不需要额外加工转接套；整体重心集中在测杆轴线上，立式安装时不会出现偏载倾斜，手持测量时测头能自然垂直接触被测表面，不需要操作人员刻意调整垂直度，减少人为测量误差。在实际生产场景中，这类检具常配合量块使用，先用量块校准零位，再将被测零件放置在测量工位，直接读取屏幕显示的偏差值，就能快速判定零件尺寸是否在公差范围内，相比传统机械式比较仪，不需要对表盘刻度进行估读，新入职的检测人员经过简单培训就能上手操作，能有效缩短检测环节的辅助时间，适配中小批量精密零件的快速检测需求，在五金加工、汽车零部件制造、精密模具配件检测等场景都能适配。
