乘用车铝合金多辐条轮毂结构设计

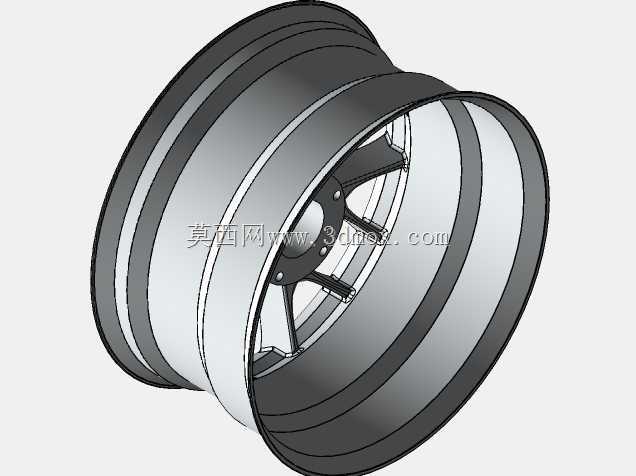

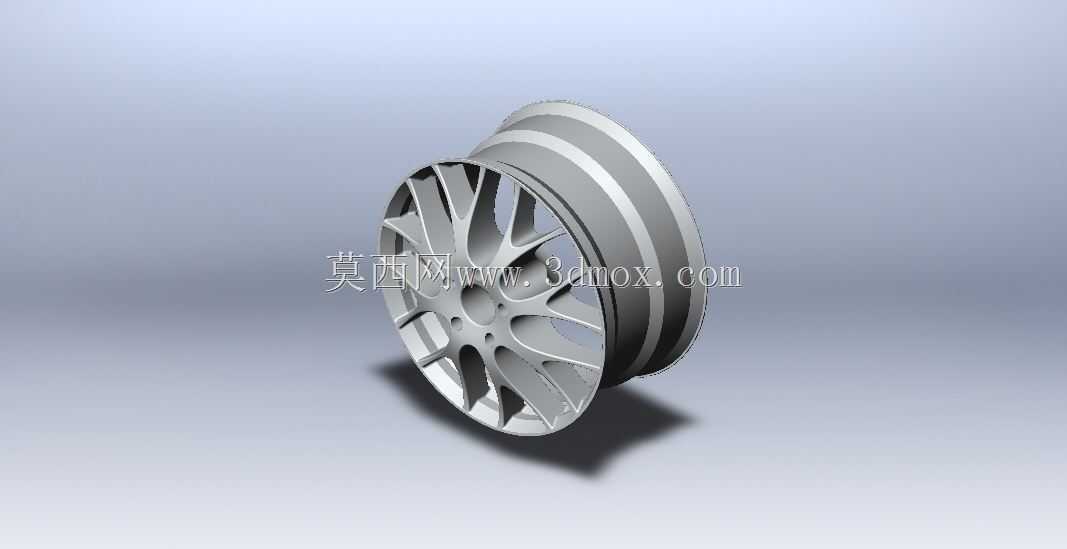

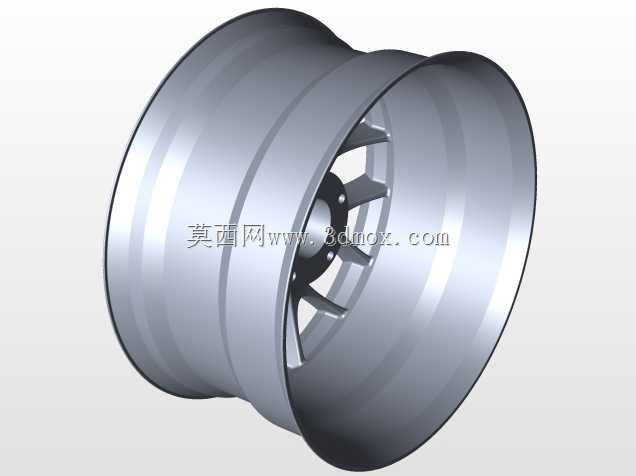

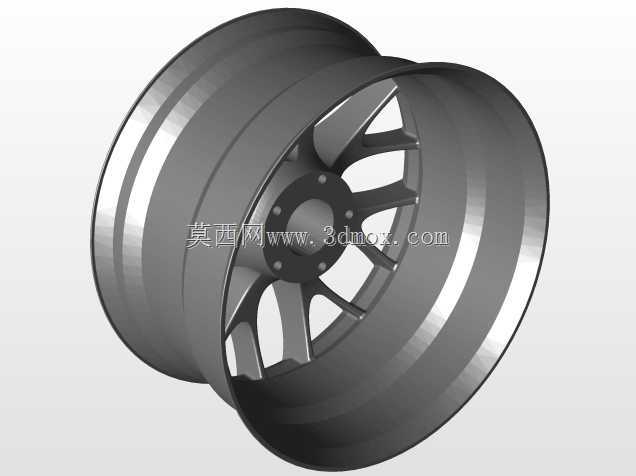

该轮毂作为乘用车行走系统的核心承载部件，直接衔接轮胎与车桥转向节，承担整车垂直载荷传递、行驶过程中横向与纵向力矩传导的作用，日常适配场景覆盖家用轿车、城市SUV等常规铺装路面行驶的乘用车型，可满足日常通勤、高速巡航、轻度非铺装路面通行的工况使用需求。从结构设计逻辑来看，这款轮毂采用多辐条镂空布局，辐条采用不等宽渐变式造型，在靠近轮心安装座的位置辐条截面厚度更大，向轮辋边缘延伸时逐步收窄，这种设计一方面可以在轮心螺栓安装区域预留足够的结构强度，抵消螺栓预紧力带来的局部应力集中，避免安装面出现压溃变形；另一方面辐条之间的镂空区域可以为制动系统留出充足的散热空间，车辆连续制动时产生的热量可以通过镂空空隙快速流通散出，降低制动盘、制动片的热衰减风险，提升长距离下坡、频繁制动场景下的行车安全性。轮辋部分采用深槽式等宽结构，轮缘位置做了加厚翻边处理，既可以保证轮胎安装时的卡合定位精度，避免高速行驶时轮胎出现脱圈风险，也能在车辆低速蹭到路肩时，通过轮缘的加厚结构承受侧向刮擦力，减少轮辋本体的变形损伤。安装边界层面，轮心位置设置了均匀分布的螺栓安装孔，孔位同轴度公差控制在0.02mm以内，可匹配对应PCD参数的车型转向节安装面，中心定位孔的尺寸与车桥轴头外径做过渡配合设计，安装时可以通过中心孔实现预定位，降低螺栓安装时的对位难度，同时保证轮毂转动时的动平衡精度，减少高速行驶时的方向盘抖动问题。轮毂背面的制动避让腔做了内凹式设计，预留的深度可以覆盖常规浮动式制动卡钳、通风制动盘的安装空间，不需要额外加装垫片即可完成装配，避免了加装垫片带来的螺栓啮合长度不足的安全隐患。从实际使用角度出发，这款轮毂的辐条造型还兼顾了空气动力学效应，行驶过程中气流可以顺着辐条的曲面导向制动系统区域，进一步强化散热效率，同时多辐条的结构可以将行驶过程中受到的冲击载荷均匀分散到每一根辐条上，避免单根辐条受力过大出现断裂风险，在经过路面坑洼、减速带等冲击工况时，结构本身的形变余量可以吸收部分冲击能量，提升乘坐舒适性的同时，降低硬冲击对悬挂系统部件的损伤。
