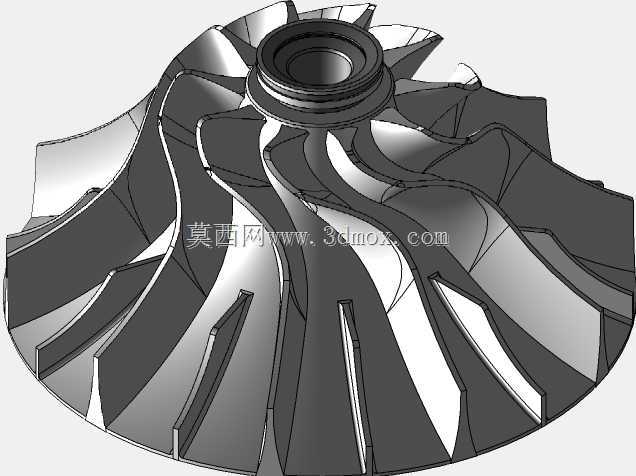

带分流叶片离心式压气机叶轮结构

这类带分流叶片的离心叶轮，是涡轮增压器、小型离心压缩机、工业鼓风机核心做功部件，日常接触最多的应用场景是车用柴油发动机涡轮增压系统、工业流程里的小流量高压比气源装置，部分微型燃气轮机的压气机端也会采用同结构设计。实际运行过程中，叶轮随主轴高速旋转，通过叶片对进入流道的气体做功，提升气体压力与动能，后续经扩压器、蜗壳收集减速后，将高压气体输送至下游用气端，直接决定整套增压设备的压比、效率与稳定工作范围。设计阶段首先要匹配整机的流量压比需求，确定叶轮进口直径、出口宽度、轮盘轮盖的型线走向，长短叶片搭配的结构，是为了避免全叶片设计下进口处叶片过密导致的气流堵塞，同时抑制叶道内的气流分离，拓宽叶轮的喘振裕度，让设备在变工况运行时不容易出现失稳。建模过程中需要严格控制叶片的厚度分布，前缘做圆弧修型减少进气冲击，尾缘厚度控制在合理范围降低尾迹损失，轮盘侧的轮毂曲面要和叶片根部顺滑过渡，避免应力集中，因为这类叶轮工作转速往往达到每分钟数万转，离心载荷下的应力集中很容易导致结构失效。安装边界上，叶轮中心的定位孔与主轴采用过盈配合加键传扭，或者端面齿传扭结构，轴向通过锁紧螺母压紧在轴肩位置，安装时需要保证叶轮出口与扩压器进口的轴向间隙在设计值范围内，间隙过大会导致泄漏损失增加，间隙过小则容易在高速运转时出现动静碰磨。叶片的型面是自由曲面，建模时需要通过多条截面线放样生成，保证叶道的通流面积沿气流方向均匀变化，从进口到出口的曲率变化平缓，避免局部出现逆压梯度过大导致的气流分离。轮盖侧的型线要匹配进气道的出口型线，保证进气顺畅无突变，叶轮的整体动平衡等级要求达到G2.5以上，才能满足高速运转的振动要求，实际生产中多采用五轴铣削加工或者精密铸造工艺，建模时预留的加工余量、拔模斜度都要结合工艺路线调整，避免后续加工出现干涉或者壁厚不均的问题。
