高精度离心式叶轮结构设计方案

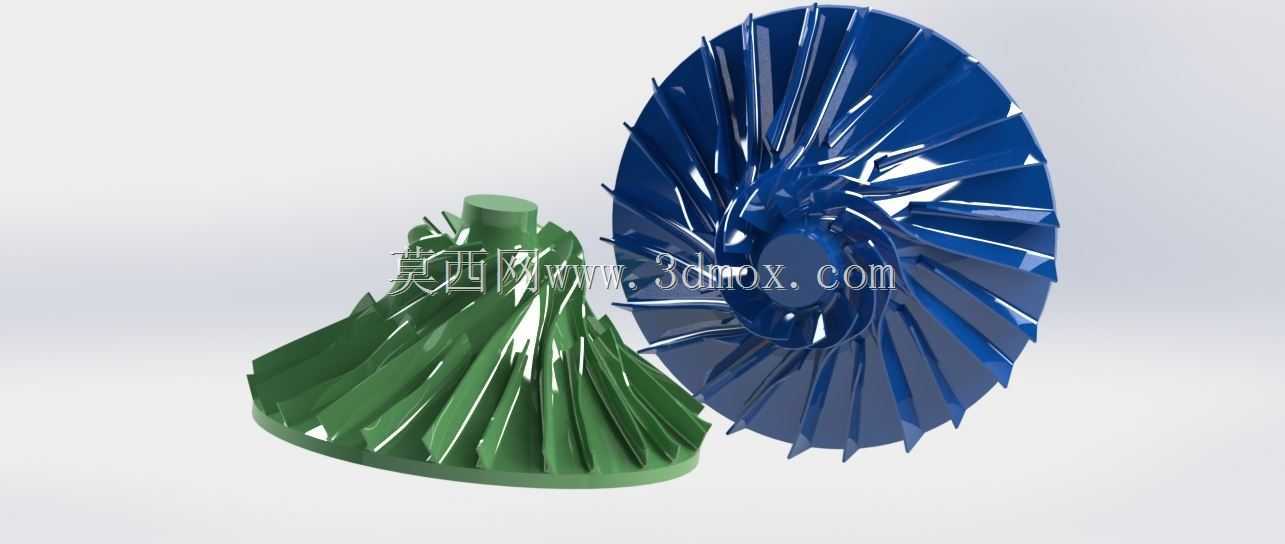

这类叶轮结构广泛应用在流体输送与能量转换类设备中，小到工业通风系统的增压风机，大到航空发动机的压气机段、化工流程的离心式物料输送泵，都能见到同构型的叶轮设计。实际工况中，叶轮作为核心做功部件，需要在高速旋转状态下完成对介质的能量传递，叶片的曲面曲率直接决定了介质的流动效率，不合理的叶型设计会在流道内产生涡流、紊流，不仅会拉低整机运行效率，还会引发异常振动，缩短轴承与密封件的使用寿命。设计阶段首先要匹配设备的额定工况参数，根据介质的密度、流速、设计压损要求确定叶轮的整体直径与轮毂比，图中两款叶轮分别适配不同的压升需求，绿色款的锥状轮毂配合短宽叶片，更适合大流量低风压的通风类工况，蓝色款的细长径向叶片搭配平面轮毂，能在高转速下输出更高的压头，适配高压送风或者流体增压场景。叶片的安装角度需要经过反复的流场仿真验证，从轮毂根部到叶顶的翼型截面要做连续的扭转变形，保证介质在流道内沿轴向到径向的转向过程平滑，避免局部流速突变引发的冲击损失。安装边界上，叶轮中心的轴孔需要匹配对应规格的传动轴，轴孔内要设计键槽结构传递扭矩，轮毂端面要预留锁紧螺母的安装位，保证高速旋转时叶轮不会发生轴向窜动，叶轮的整体动平衡等级要达到G2.5以上，尤其是直径超过300mm的叶轮，每个叶片的重量差要控制在0.5g以内，避免运行时出现过大的径向跳动。实际生产中这类叶轮多采用精密铸造或者五轴铣削加工，叶片表面的粗糙度要控制在Ra1.6以下，减少介质流动时的摩擦阻力，安装时还要保证叶轮与壳体之间的间隙均匀，间隙过大会导致介质回流降低效率，间隙过小则容易在热胀状态下发生擦碰故障。
