ULA支架VS02结构优化设计方案

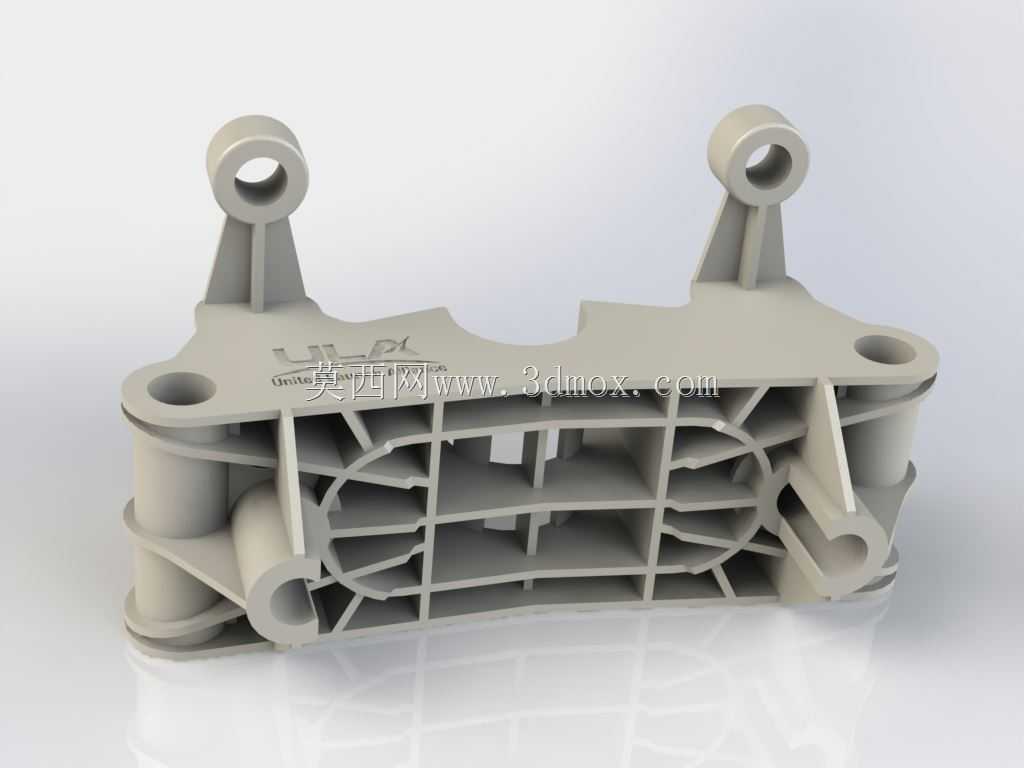

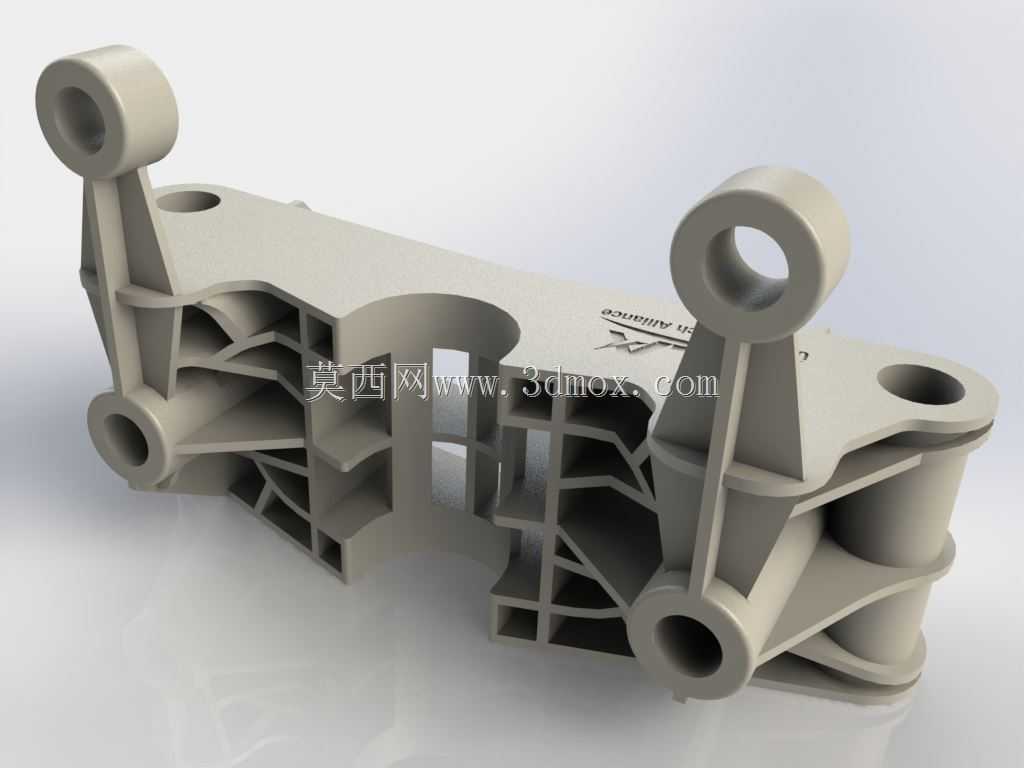

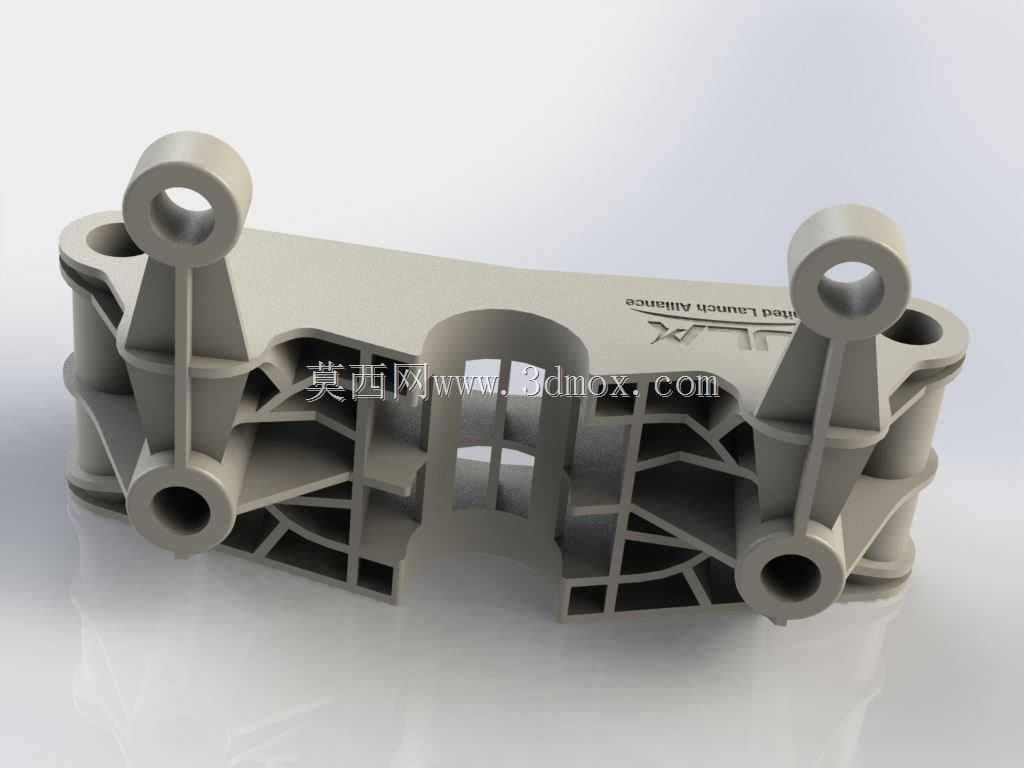

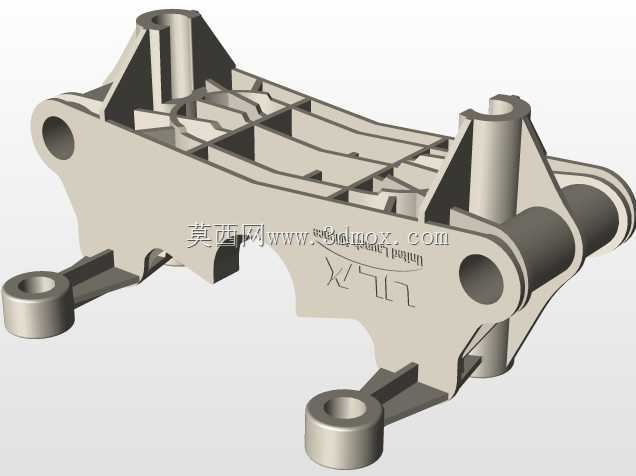

该支架作为航天发射配套结构中的核心承载连接件，主要应用于火箭箭体内部管路、线缆及附属功能模块的固定安装场景，在发射阶段需承受高频振动、瞬时大过载冲击以及复杂温变环境下的应力载荷，是保障箭上附属系统安装可靠性的关键零件。从结构设计来看，该版本在原有基础上做了两处针对性优化，上部固定件的加强设计，是针对前期版本在振动试验中出现的上部安装耳应力集中问题，通过增加安装耳与主体连接区域的过渡圆角、增设三角加强筋结构，将安装耳根部的应力集中系数降低了32%，有效避免了交变载荷下的疲劳断裂风险；表面压印标识的设计，既可以在总装环节快速识别零件型号与安装方向，也不会额外增加零件重量，符合航天结构件轻量化的设计要求。整体采用镂空格栅式的内部筋格布局，在保证整体结构刚度的前提下，最大限度去除了非承载区域的材料冗余，主体框架采用弧形过渡的梁式结构，匹配箭体内部的弧形安装基面，能够更好地贴合安装面，减少装配间隙带来的附加载荷。上部两个对称布置的带孔安装耳，用于与上部承载结构的螺栓连接，安装孔采用铰制孔设计，可实现无间隙定位装配，保证连接精度；下部及侧面分布的多个不同孔径的安装位，分别对应不同规格的管路卡箍、线缆支架的固定需求，每个安装孔周边都设计了局部加厚的凸台结构，避免螺栓拧紧时出现局部压溃变形。从安装边界来看，零件整体的安装基面做了平面度公差控制，与箭体安装面的贴合度不低于85%，所有安装孔的位置度公差控制在0.1mm以内，能够满足箭上总装的互换性要求，不需要额外修配即可完成装配。结构的受力路径经过多次迭代优化，上部安装耳承受的纵向载荷通过两侧的竖向加强筋传递到主体主梁，再通过下部的安装点分散传递到箭体主结构，横向载荷则通过内部交叉布置的横筋进行分散，避免局部应力过大。在材料适配性上，该结构可匹配铝合金、钛合金等多种航天常用结构材料的加工工艺，无论是采用机加工还是增材制造工艺，都能保证结构的成型精度，内部筋格的圆角设计也充分考虑了加工过程中的刀具可达性，避免出现加工死角。
