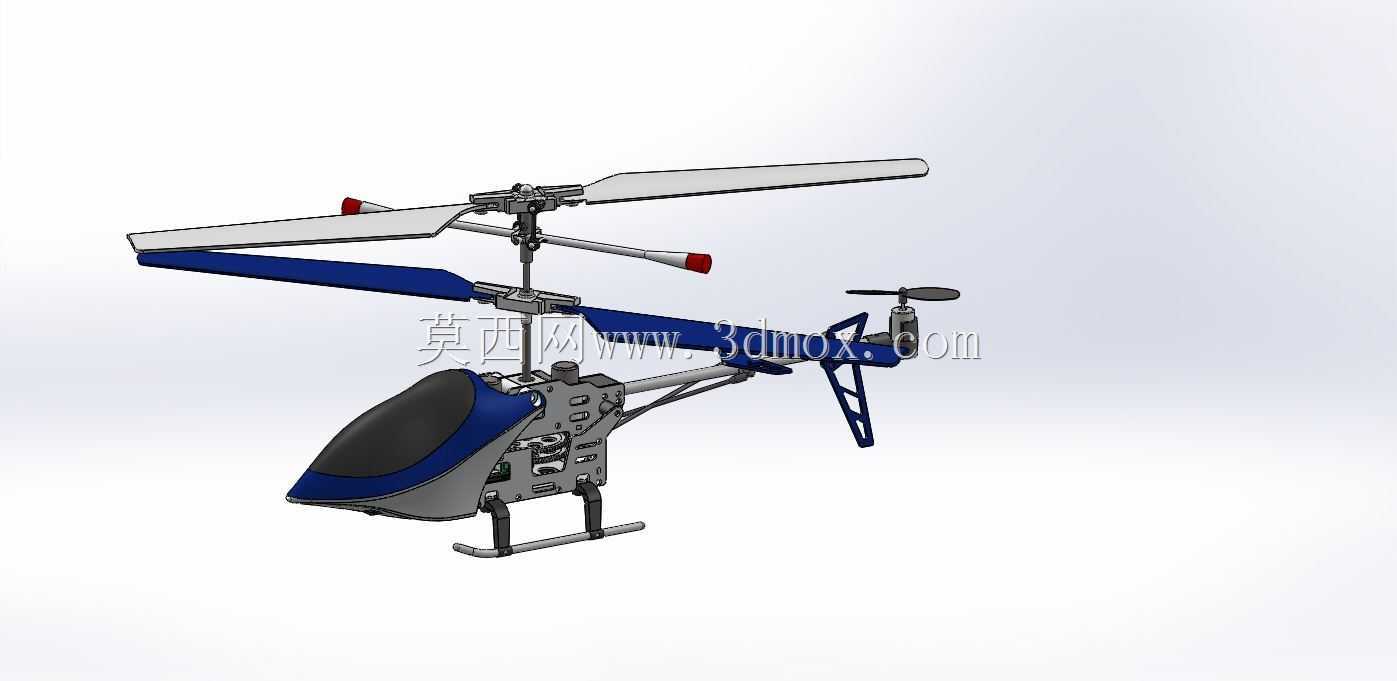

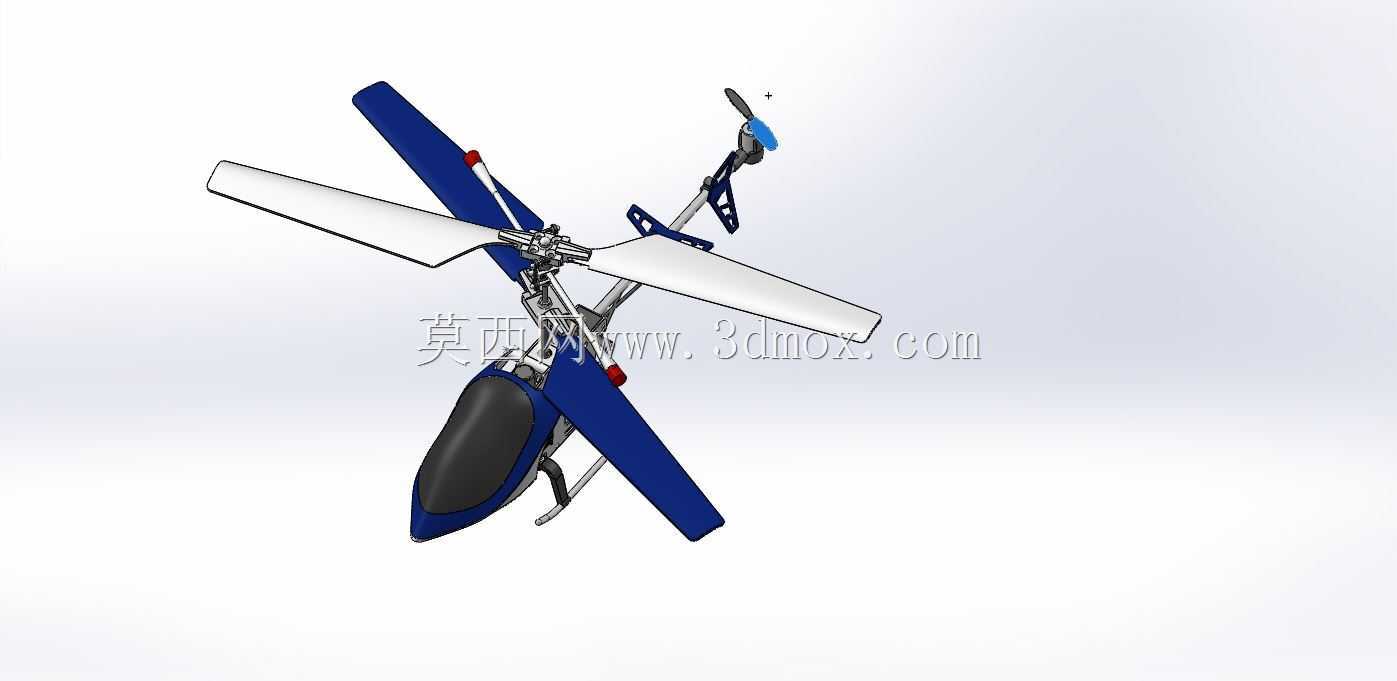

共轴双旋翼小型航模直升机结构设计

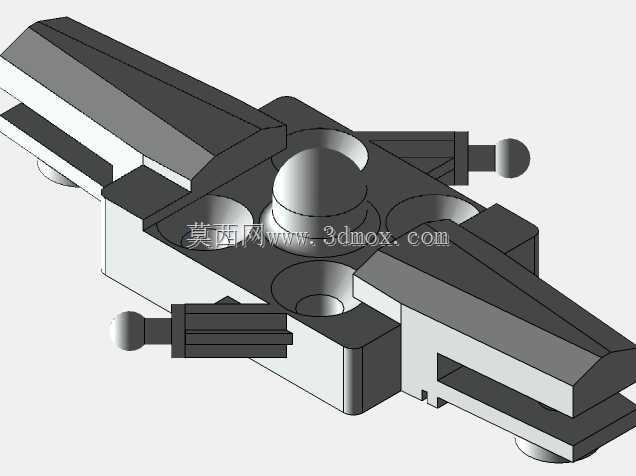

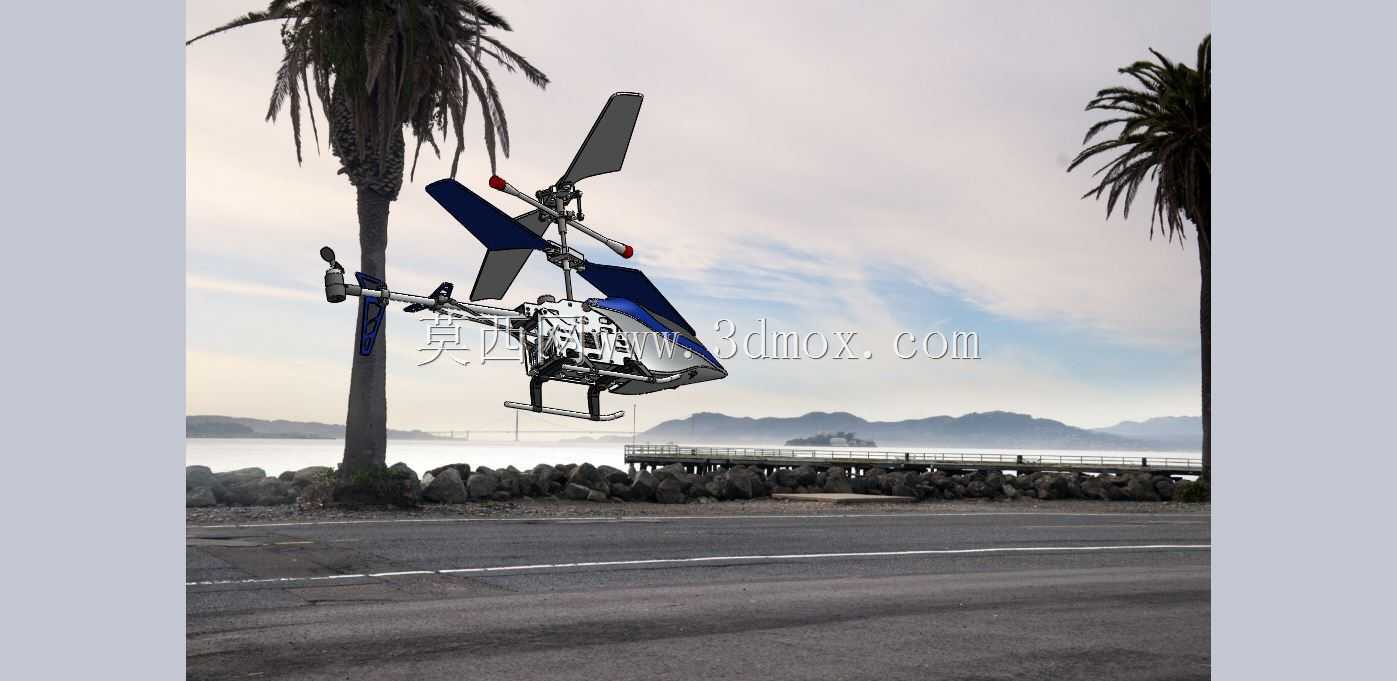

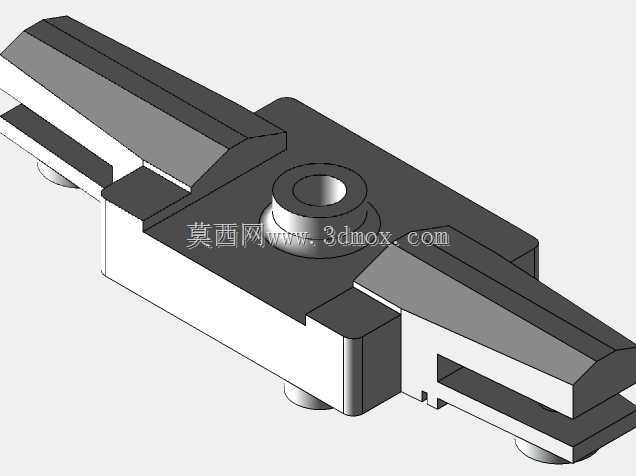

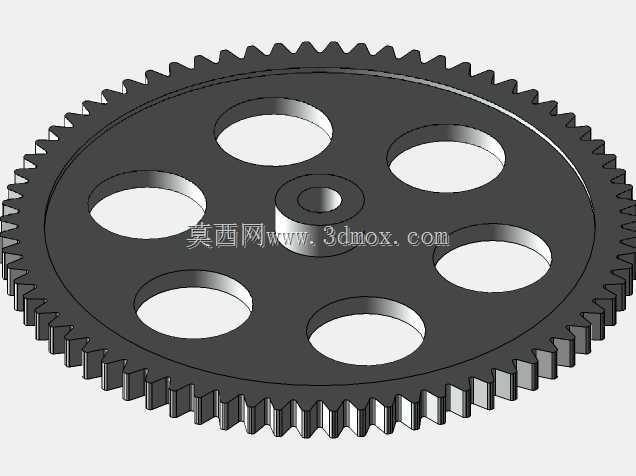

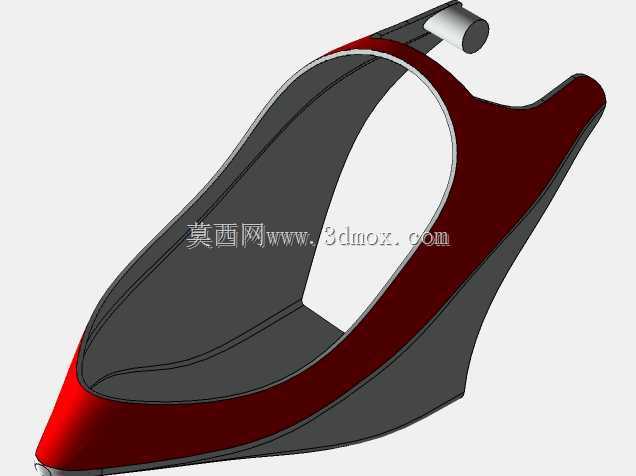

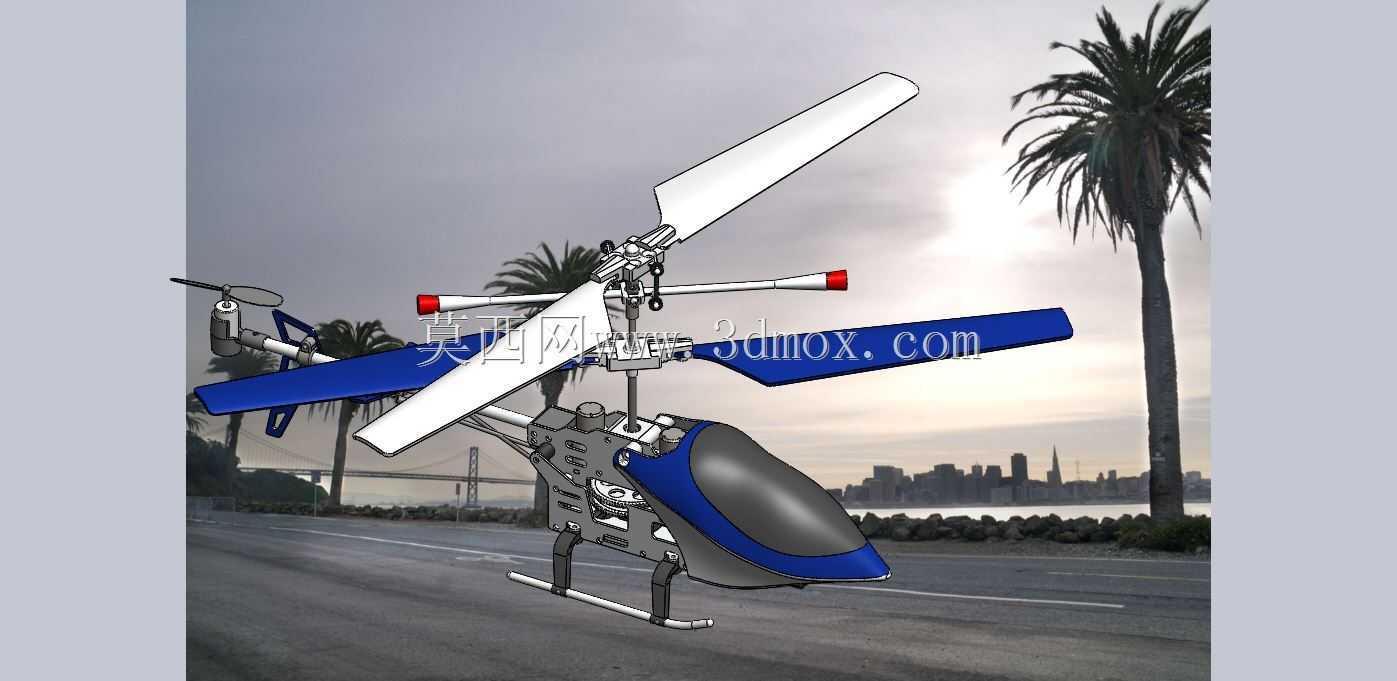

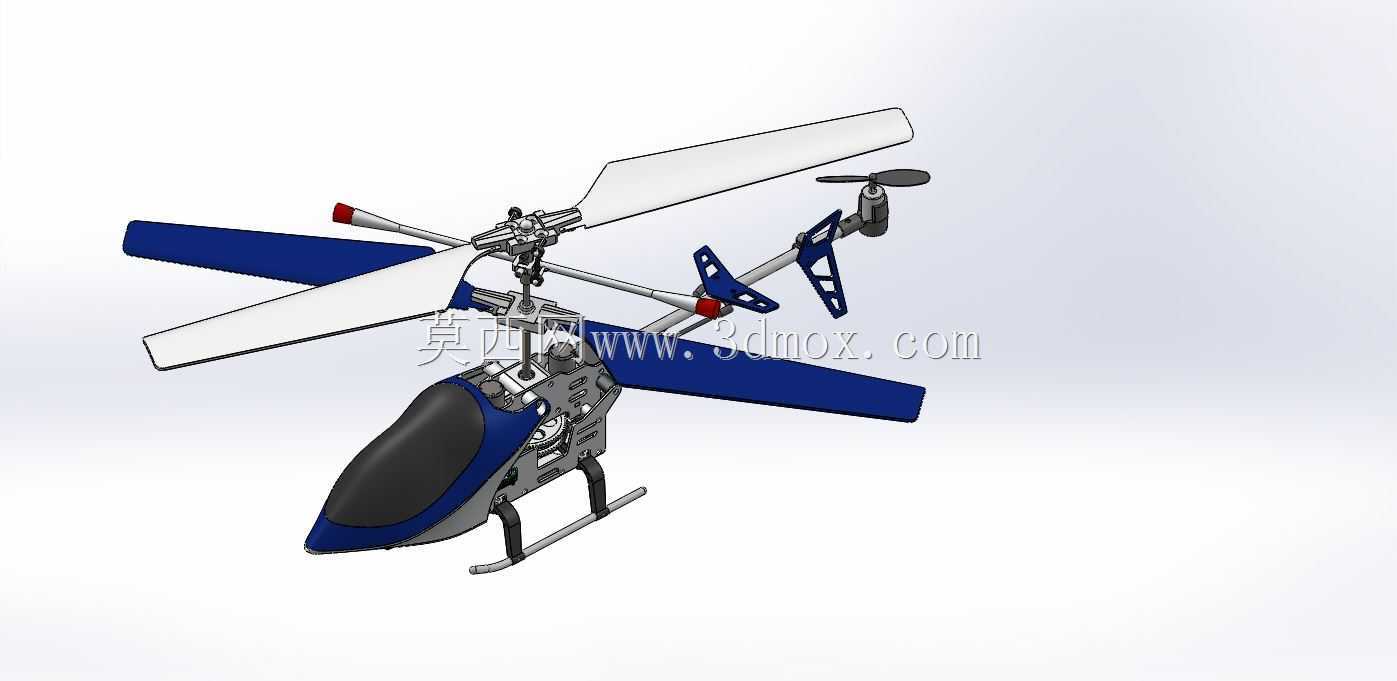

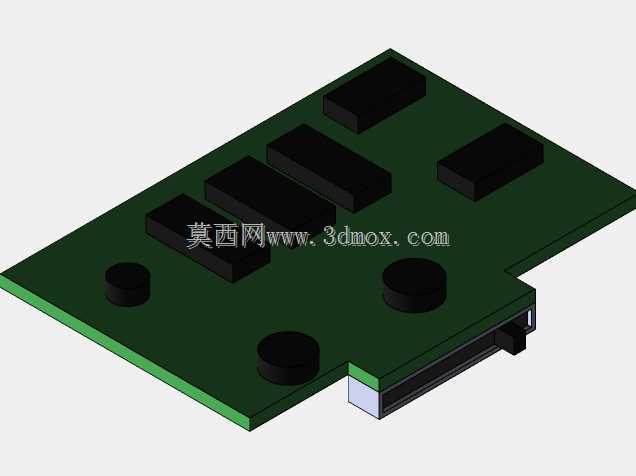

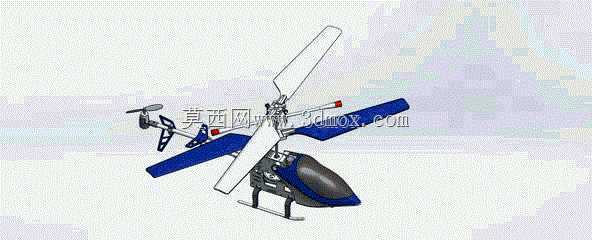

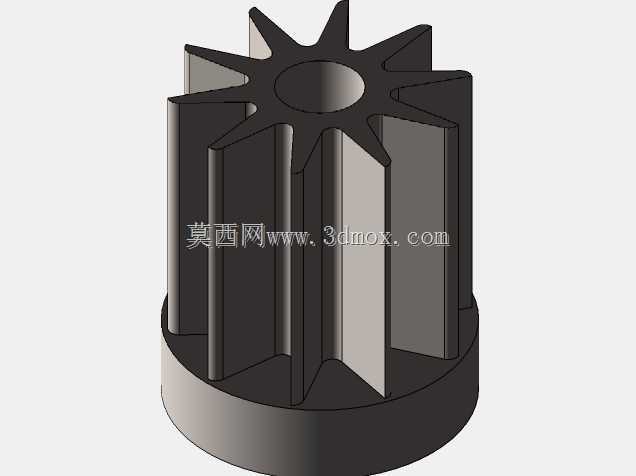

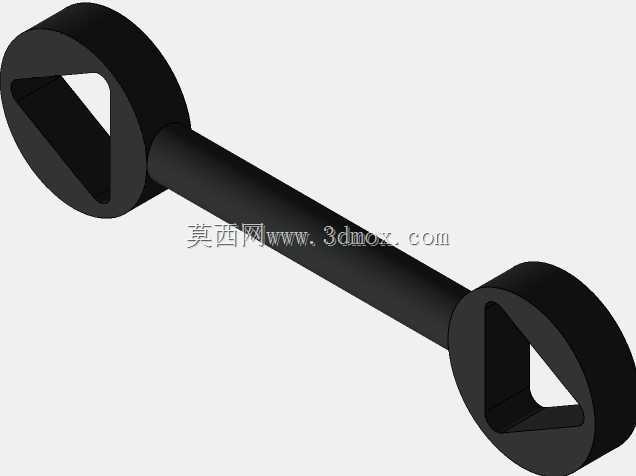

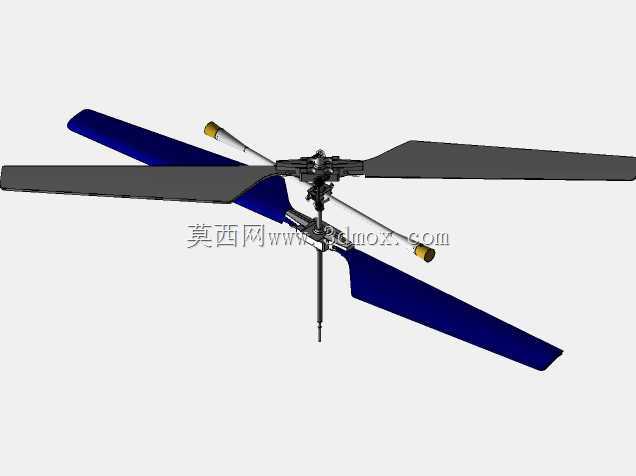

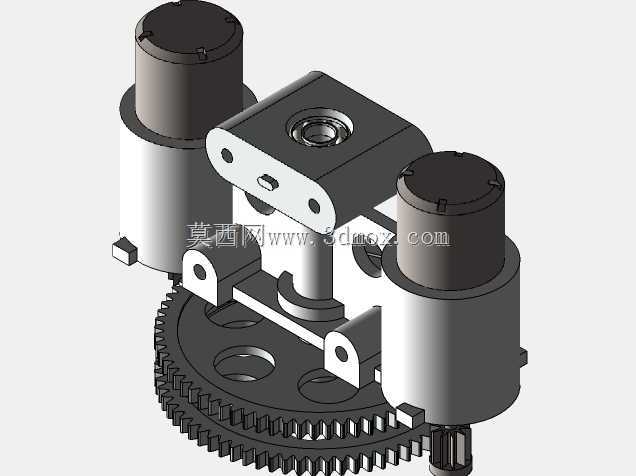

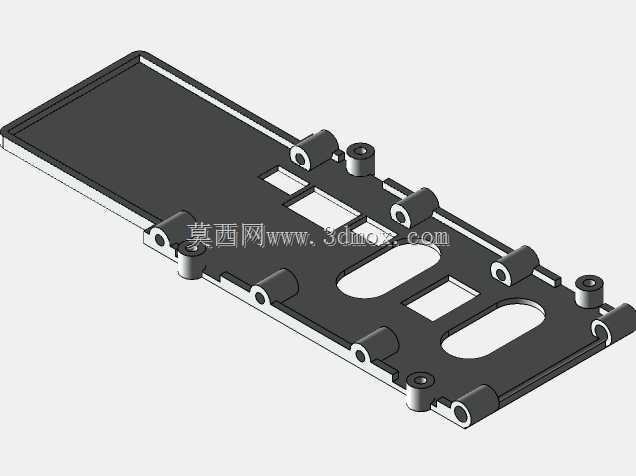

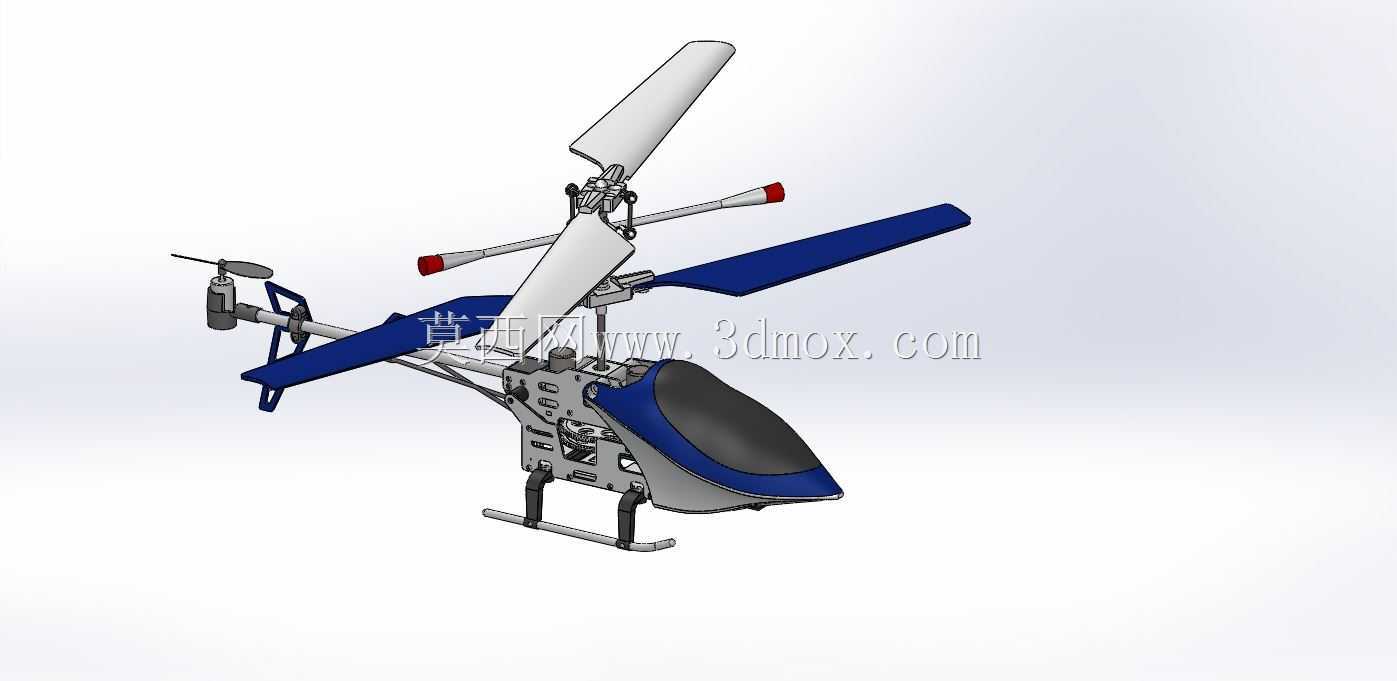

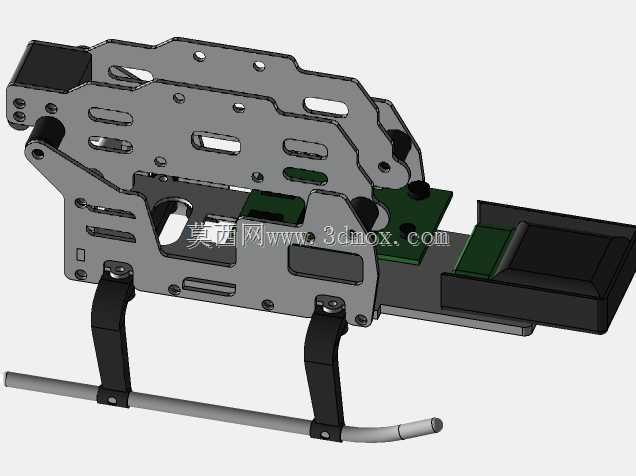

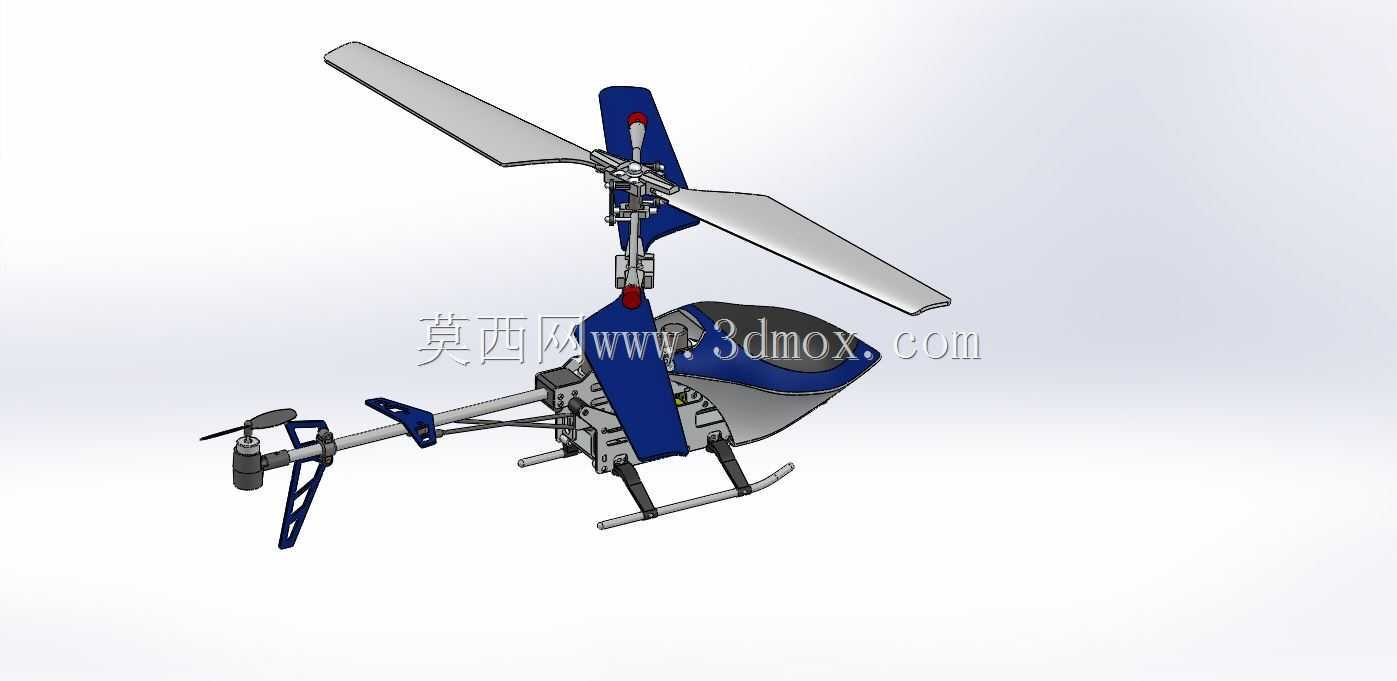

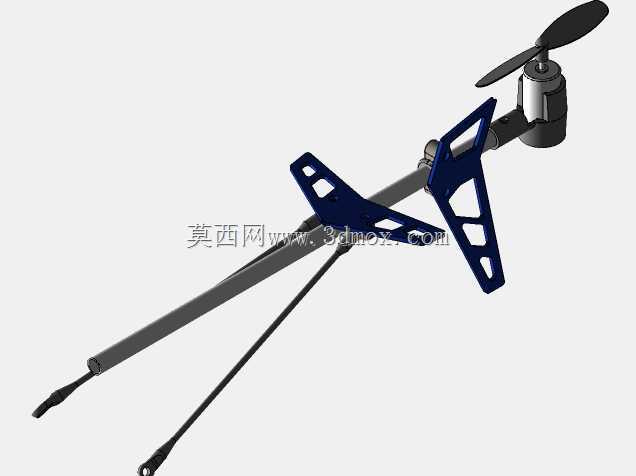

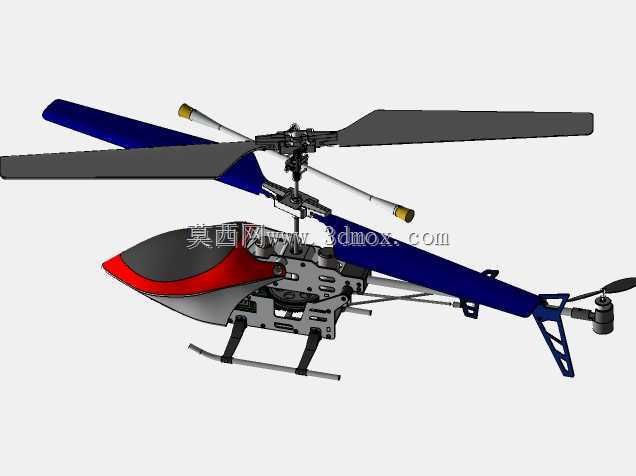

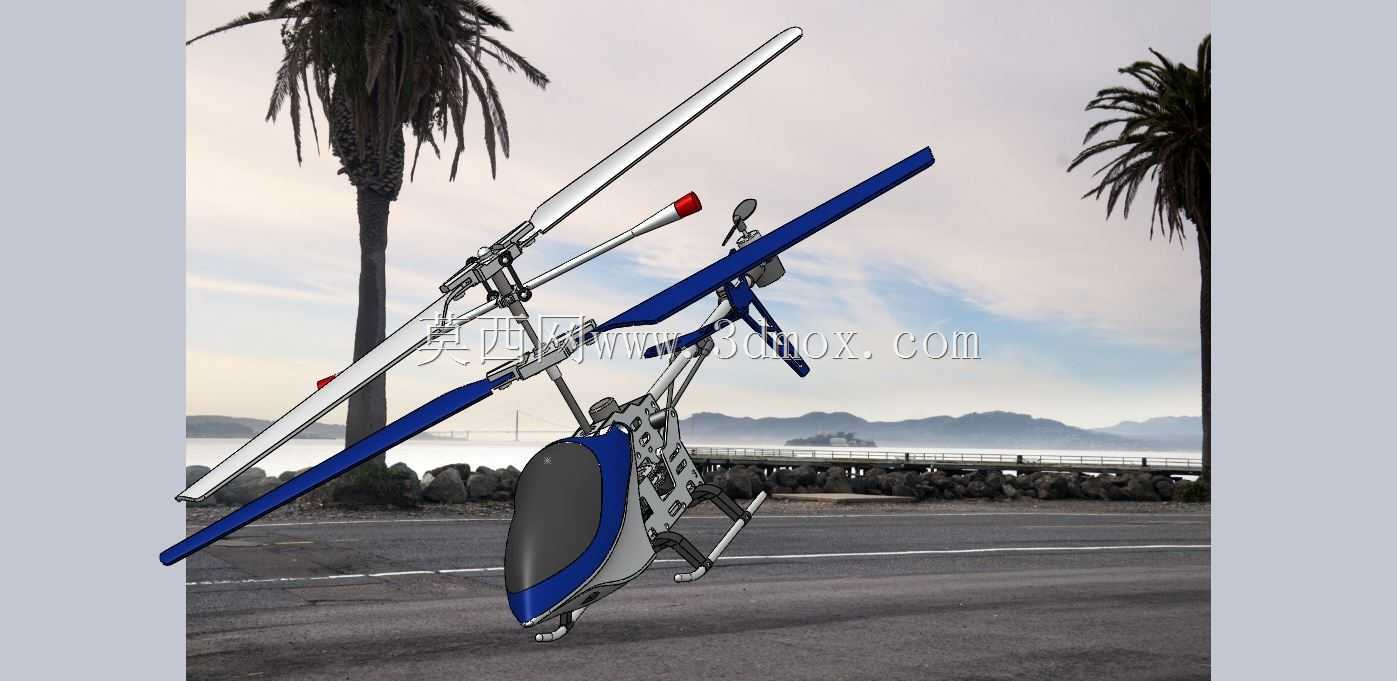

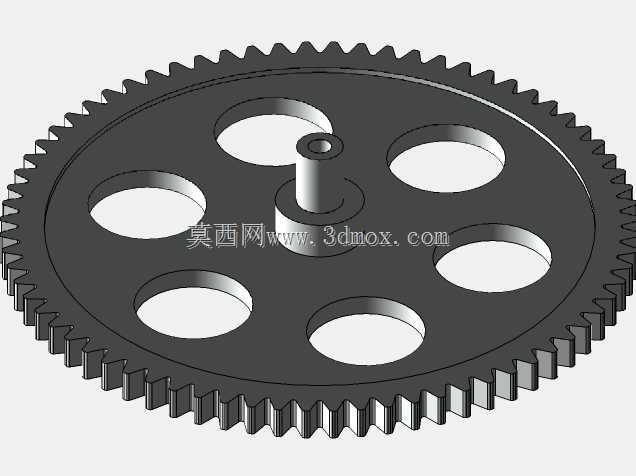

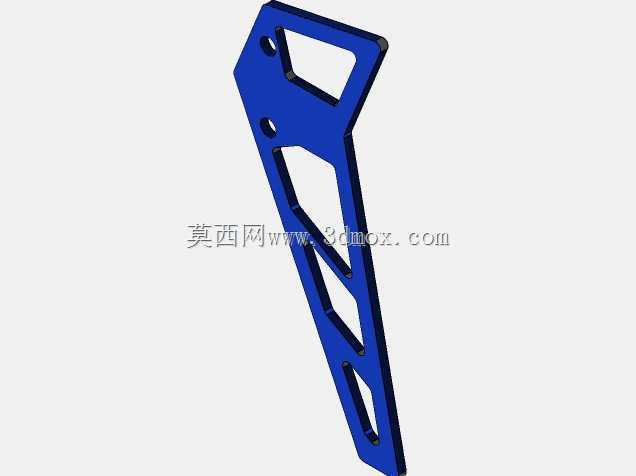

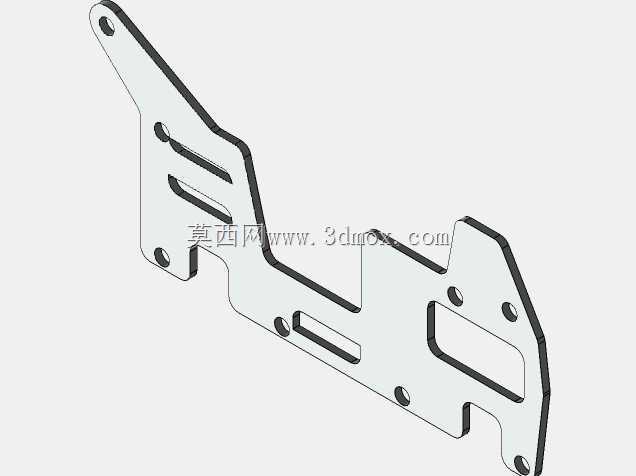

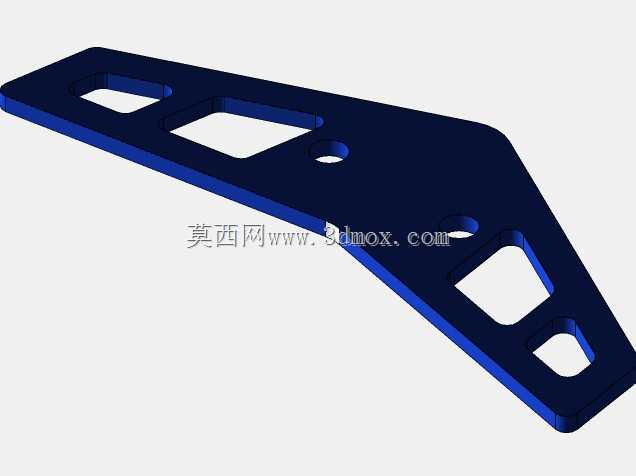

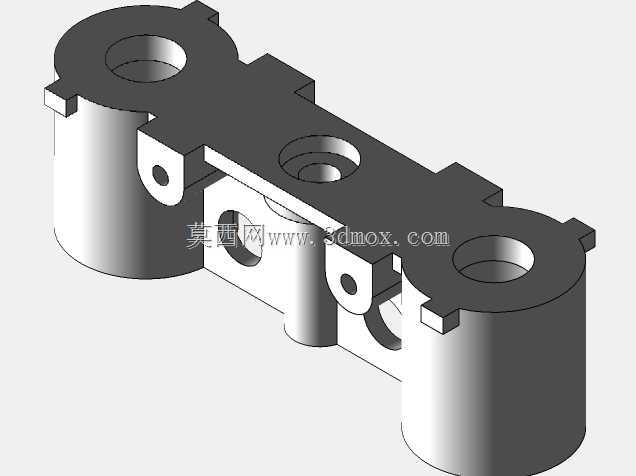

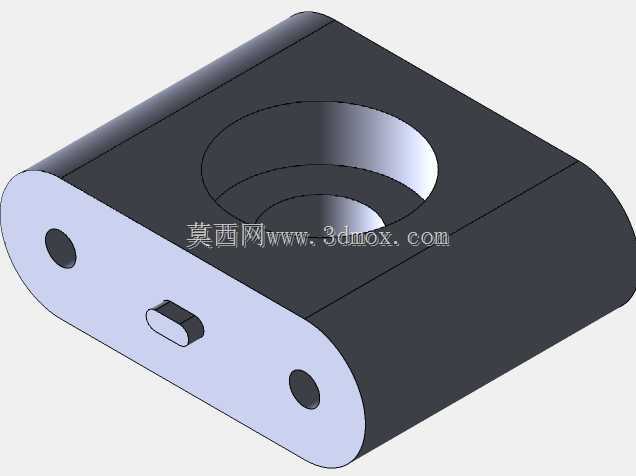

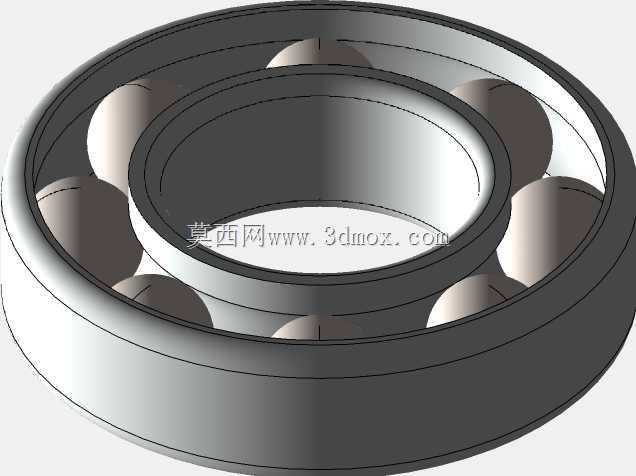

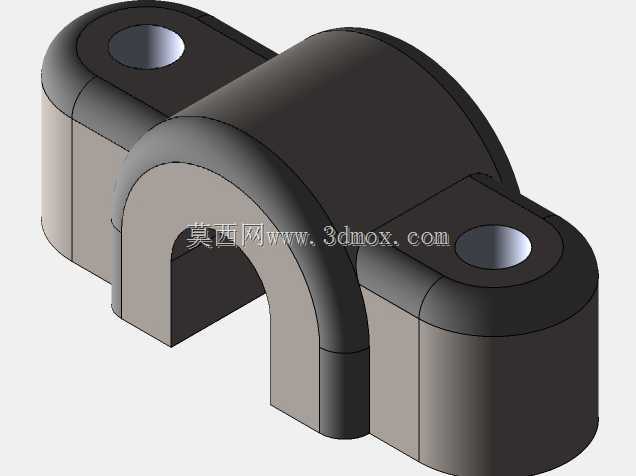

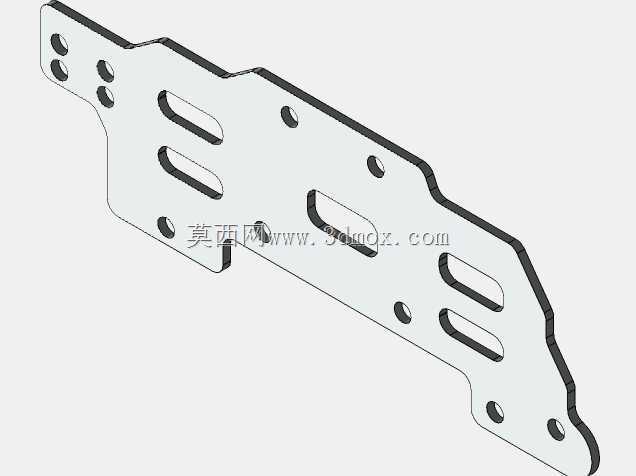

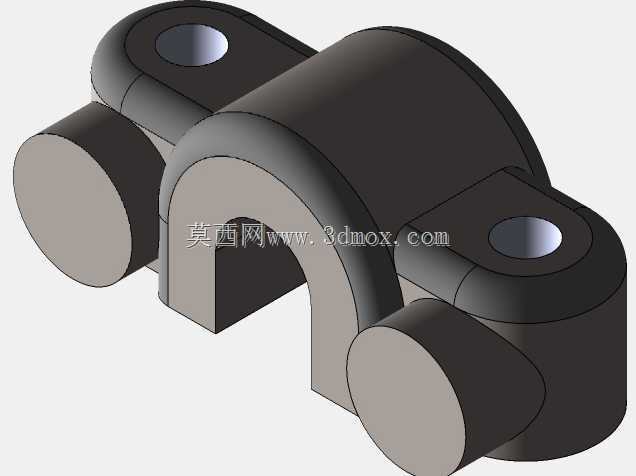

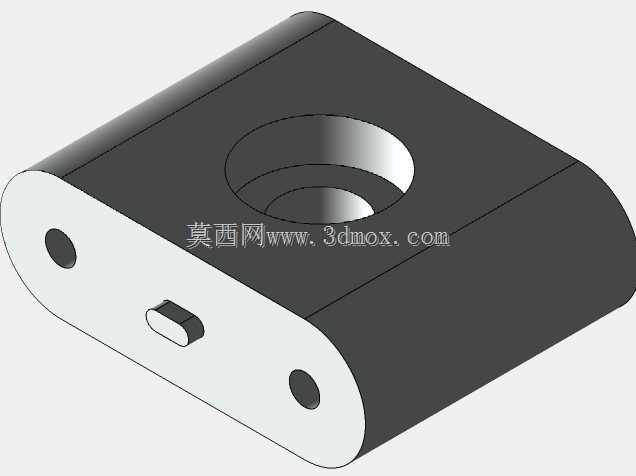

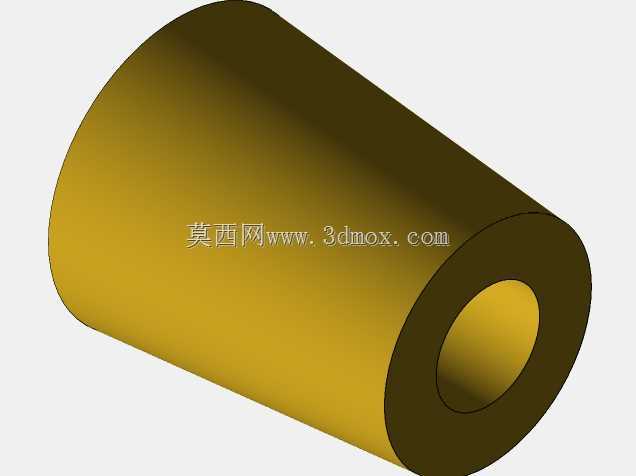

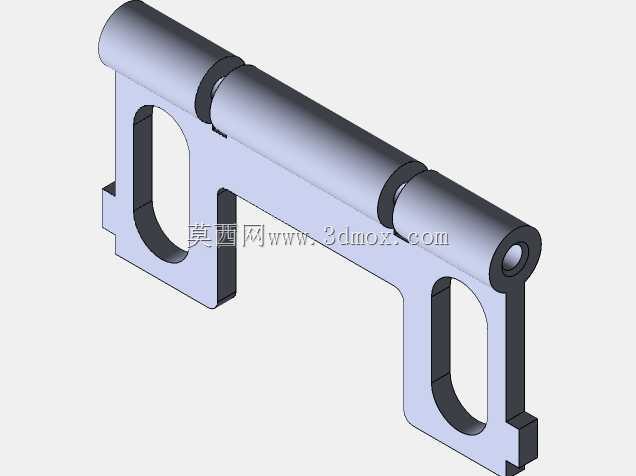

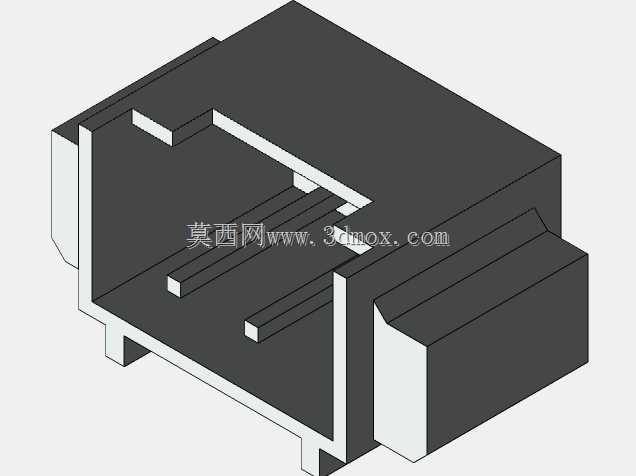

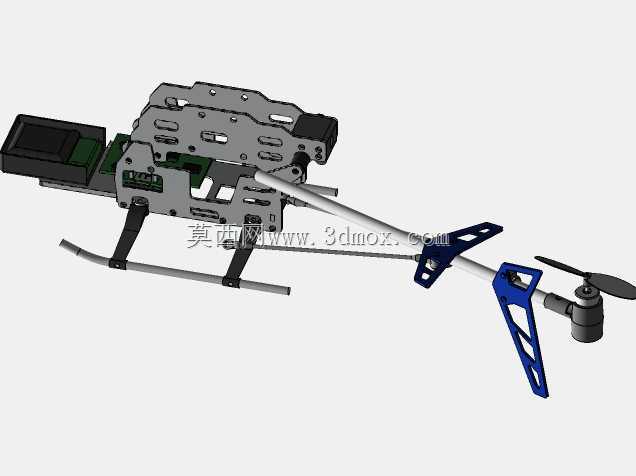

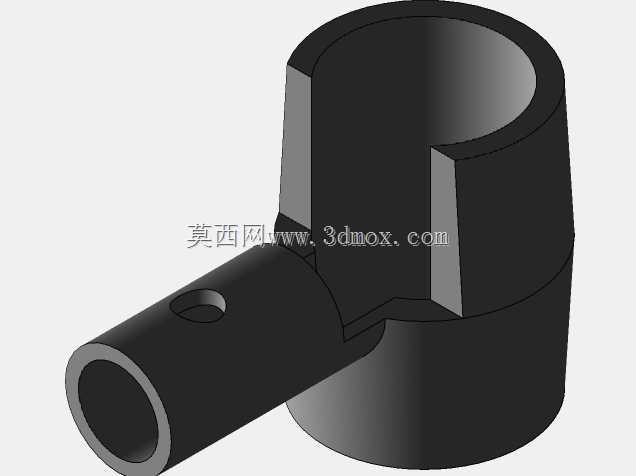

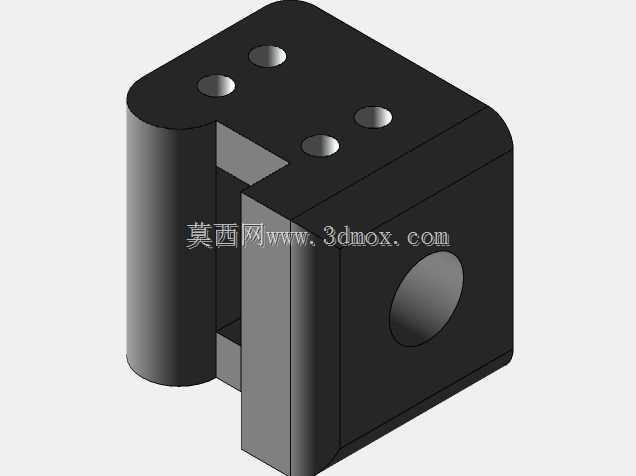

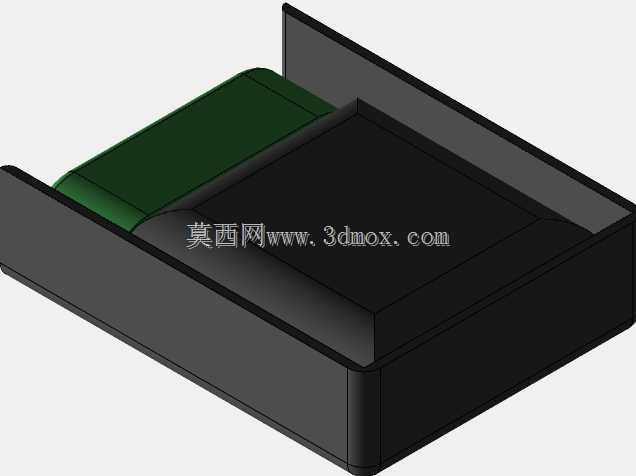

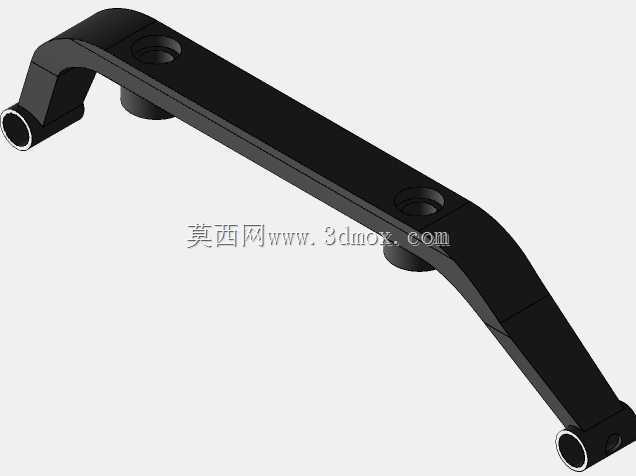

这款共轴双旋翼布局的小型航模直升机，在民用消费级航模领域、中小学航空科普教学场景以及微型飞行器原理验证试验中都有广泛的应用空间，区别于传统单旋翼带尾桨的直升机结构，共轴反转双旋翼的设计抵消了旋翼旋转产生的反扭矩，无需额外设置尾桨传动结构，既缩减了整机的横向尺寸边界，也降低了动力传输过程中的损耗，提升了动力利用效率。从结构设计逻辑来看，整机采用模块化拆分思路，主旋翼部分包含上下两组桨叶夹座、倾斜盘操纵机构、旋翼主轴与传动齿轮组，桨叶采用翼型截面设计，在保证结构强度的前提下尽可能降低自重，减少旋翼转动时的惯量，提升操纵响应速度。机身主体采用半包覆式整流罩设计，机头位置预留了动力电池、飞控板与接收机的安装腔体，安装边界严格匹配常规微型航模电子设备的通用尺寸，无需额外修改结构即可完成装机；起落架采用滑橇式结构，通过两根弹性金属支架与机身底部连接，着陆时可通过支架形变吸收冲击能量，避免硬着陆过程中损坏机身内部电子元件与传动结构。尾杆部分采用轻量化管材设计，末端设置小型水平安定面，用于提升前飞过程中的航向稳定性，由于取消了尾桨传动结构，尾杆无需传递扭矩，仅需承受安定面产生的气动载荷，因此可以选用更轻的材料制作，进一步降低整机尾部重量，优化整机重心位置，将重心控制在旋翼主轴正下方的合理区间内，保证飞行过程中的姿态稳定性。操纵机构的设计上，倾斜盘通过连杆与舵机连接，可分别实现总距与周期变距的操纵输入，上下旋翼的变距操纵通过同轴套轴结构独立传递，保证操纵动作的精准性，避免上下旋翼操纵出现干涉。整机所有连接位置均设计有对应的定位止口与安装孔位，组装过程中无需额外打磨修配即可完成精准定位，各传动部件的配合间隙经过合理设计，既保证传动过程顺畅无卡滞，又不会因间隙过大导致传动精度下降，在日常维护过程中可快速完成旋翼、起落架等易损部件的更换，降低使用维护成本。
