小型四旋翼无线电遥控飞行载具结构设计

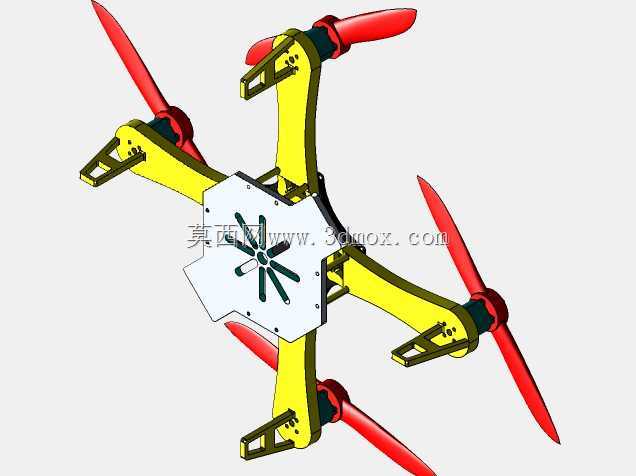

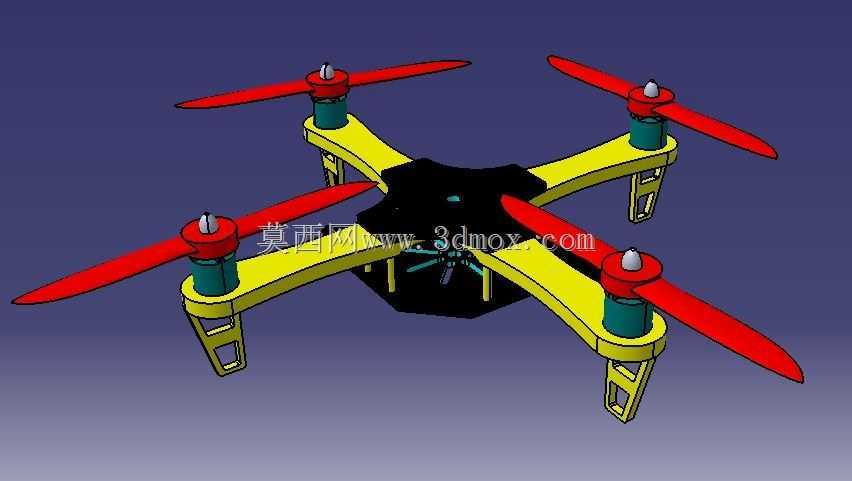

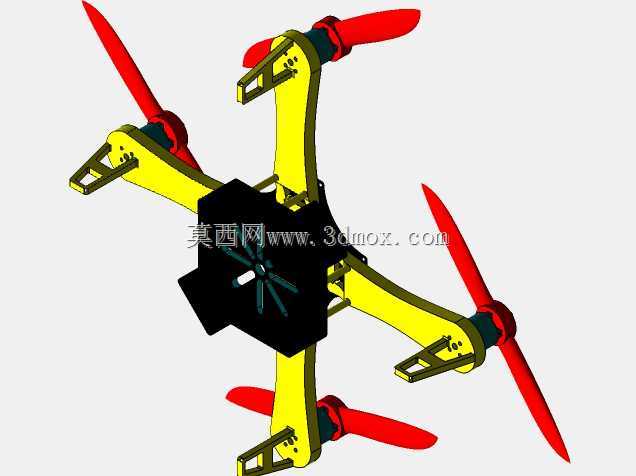

这款四旋翼飞行载具的结构设计，首先围绕低空近距作业的实际场景展开，日常可搭载轻量化任务模块完成小范围航拍、环境数据采集、教学实训演示等作业，整体机架采用X型对称布局，四个机臂从中心主机舱向外等角度延伸，能让四个旋翼的动力输出形成均匀的力矩平衡，降低飞行姿态调整时的动力损耗。中心主机舱作为核心承载区域，预留了飞控板、无线电接收模块、动力电池的安装空间，舱体底部设计有快拆式挂载接口，可根据不同作业需求更换摄像头架、采样容器等轻量化配件，安装边界严格控制在中心区域直径120mm范围内，避免挂载物突出机臂范围干扰旋翼气流。机臂部分采用镂空式结构设计，在保证结构强度的前提下尽可能降低整机自重，每个机臂末端设置电机安装座，安装座的定位孔位匹配常规22系列外转子无刷电机的安装尺寸，机臂与中心舱的连接位置做了加厚加强处理，可抵消旋翼高速转动时产生的持续振动，避免长期飞行出现结构疲劳开裂。起落架与机臂末端一体化设计，向下延伸的支撑脚采用梯形镂空结构，着陆时可分散冲击载荷，支撑脚的高度预留了35mm的离地间隙，既能保证底部挂载设备不会在着陆时触碰地面，也能避免地面紊流直接干扰旋翼下洗气流，提升低空悬停时的姿态稳定性。旋翼部分采用两叶定距螺旋桨，对角位置的螺旋桨旋向相反，可抵消旋翼转动产生的反扭矩，无需额外设置尾桨结构就能实现航向稳定，桨叶的安装座设置了简易的快拆结构，日常维护更换时无需额外工具即可完成拆装。整机的布线槽沿着机臂内侧预留，动力线与信号线可通过线槽从电机位置直接汇入中心舱，避免线材外露干扰气流或者在飞行中出现剐蹭，中心舱的上盖设计有卡扣式固定结构，无需螺丝即可开启，方便调试内部的飞控与接收设备。从结构强度校核的角度，机臂的受力方向主要为垂直方向的升力载荷与水平方向的机动过载，镂空结构的筋位走向完全匹配载荷传递路径，在使用常规PLA或者ABS材质3D打印制作时，机臂末端可承受最大15N的垂直拉力而不出现塑性变形，完全满足轻量化飞行载具的结构强度要求。整机对角线旋翼的安装轴距控制在350mm级别，属于小型便携类飞行载具的尺寸范畴，收纳时无需拆卸机臂即可放入常规尺寸的背包中，适配外场作业的便携需求。
