共轴双旋翼竞技遥控直升机结构设计

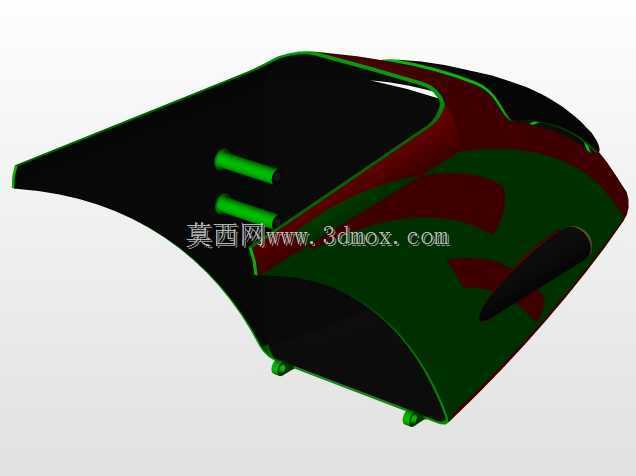

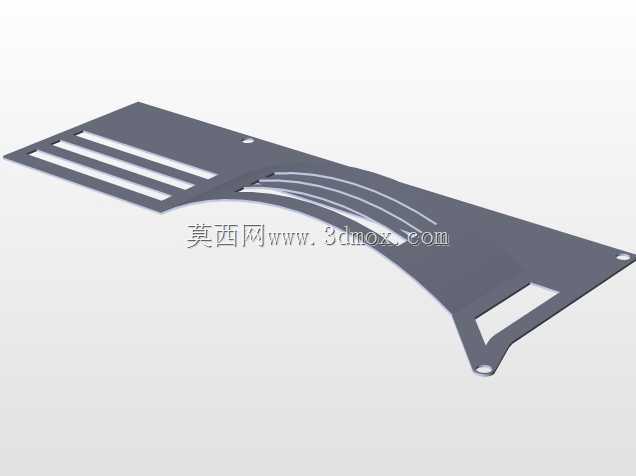

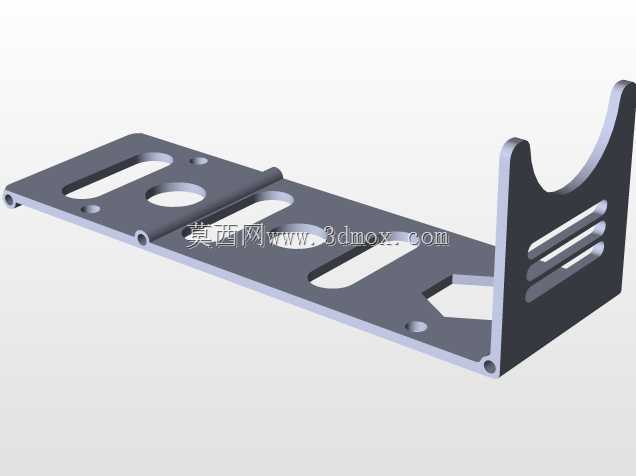

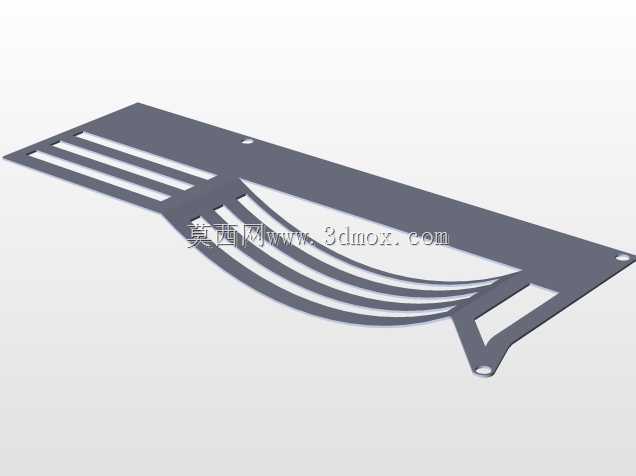

这款共轴双旋翼布局的遥控直升机，主要面向航空模型竞技赛事、青少年航空科普教学以及航模爱好者日常飞行训练场景使用，区别于常规单旋翼带尾桨的航模直升机，共轴反转双旋翼的结构设计抵消了旋翼旋转产生的反扭矩，无需额外设置尾桨传动结构，既降低了动力传输过程中的损耗，也减少了尾桨碰撞外物引发飞行故障的概率，更适合在室内场馆、小型户外赛场等空间相对受限的竞技场景中完成特技动作。从功能特性来看，整机采用流线型尖头机身设计，机头位置预留了飞控模块、电池仓的安装空间，机身中段为动力电机、减速齿轮组的安装位，两侧设置有镂空散热格栅，能够在持续大动力输出时快速带走电机与电调产生的热量，避免动力系统过热触发保护影响飞行表现。起落架采用滑橇式结构，两根平行的支撑脚架通过轻量化支架与机身底部连接，着陆时能够通过自身微小形变吸收冲击能量，无需额外加装减震阻尼结构，同时降低了整机自重。设计过程中优先考虑了飞行机动性与结构可靠性的平衡，上下两副旋翼的间距经过反复调整，既避免了旋翼高速旋转时发生打桨干涉，也尽可能缩短了主轴长度，降低整机重心高度，提升横滚与俯仰动作的响应速度；尾梁采用细长杆状结构，末端设置有垂直安定面，在飞行过程中提供航向稳定性，无需额外设置尾桨动力，将整机重量集中在机身中轴线附近，进一步优化了飞行时的转动惯量。安装边界方面，机身主体宽度控制在旋翼直径的六分之一以内，滑橇式起落架的横向跨度大于机身宽度，保证侧向着陆时的防侧翻能力，旋翼旋转时的最大外径与尾梁末端保持足够安全距离，机身内部的设备安装位预留了标准航模设备的安装孔位，可适配市面上主流的微型舵机、轻量化锂电池与集成式飞控模块，无需额外打孔改装即可完成整机装配。
