带手爪抓取结构的四旋翼飞行装置

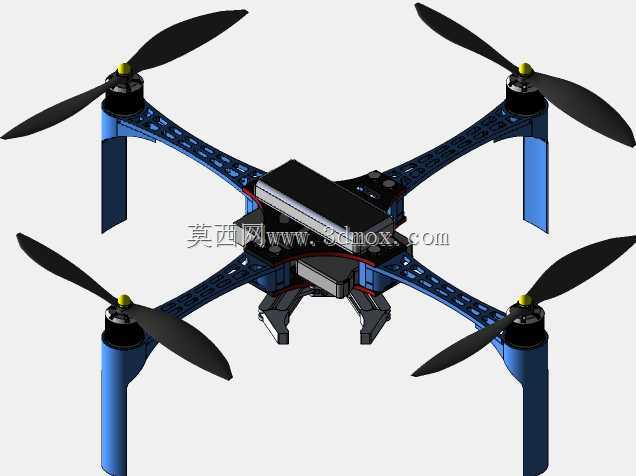

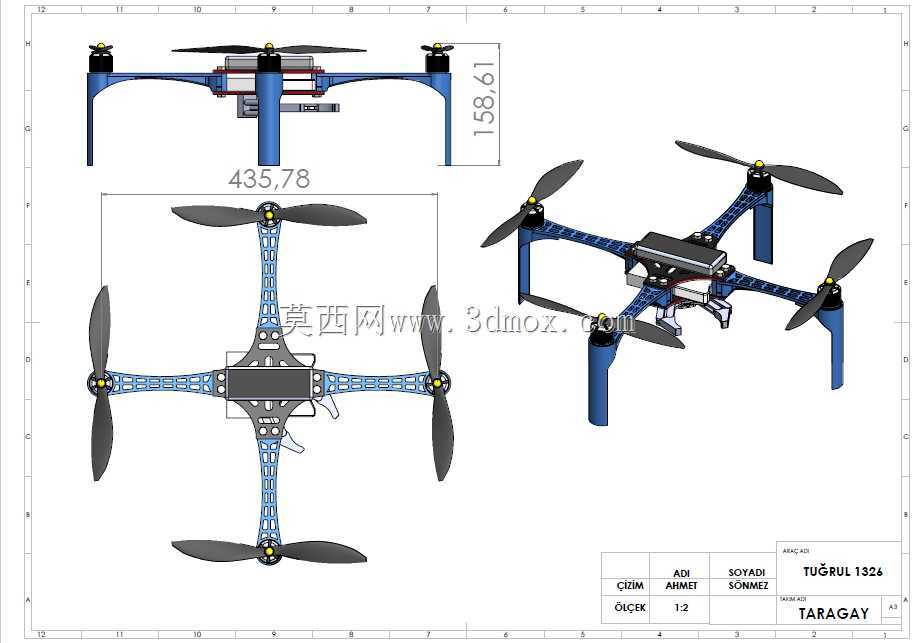

这款带手爪结构的四旋翼飞行装置，核心设计瞄准低空小载荷作业场景，可适配狭小空间内的轻量物品转运、高危区域目标拾取、巡检过程中的样本采集等实际工况，弥补了普通航拍无人机无作业执行端的功能短板。从结构布局来看，采用X型机架排布，四个旋翼支臂做了镂空减重设计，在保证支臂结构刚度的前提下尽可能降低飞行自重，支臂末端预留电机安装位，适配常规外转子无刷电机的安装孔位，安装边界可兼容22-28系列标准航模电机，旋翼选用10寸规格正反桨，支臂长度设计预留了足够的桨间安全距离，避免飞行过程中桨叶碰撞干涉。机身中部的载荷舱做了分层设计，上层预留飞控、电调、电池的安装空间，可兼容主流开源飞控与标准格式锂聚合物电池的安装尺寸，下层直接挂载自适应手爪执行机构，手爪采用舵机驱动的连杆式开合结构，爪指做了防滑齿形设计，可抓取最大直径80mm的规则或异形轻量物体，单爪最大持重设计值为500g，满足多数轻量作业的载荷需求。设计过程中重点考虑了重心配平问题，手爪挂载点与整机重心垂线完全重合，避免挂载作业时出现重心偏移导致的飞行姿态不稳，机架支臂与中心舱的连接采用快拆卡扣结构，无需额外工具即可完成支臂拆卸，方便设备收纳与运输。起落架采用高置一体式设计，预留了足够的手爪开合空间，手爪完全张开状态下不会与地面或起落架发生剐蹭，同时起落架的高度设计也保证了降落时底部载荷不会直接触地，保护手爪与挂载物品不受冲击。机架主体选用碳纤维复合板材加工，关键受力部位做了加厚处理，兼顾结构强度与轻量化需求，手爪部分采用高强度工程塑料3D打印成型，在保证爪指夹持刚度的同时降低执行端重量，尽可能提升整机有效载荷占比。实际作业过程中，手爪的开合控制可直接接入飞控预留通道，通过地面端遥控器即可完成抓取、释放动作，无需额外增设独立控制链路，降低了整机系统的复杂度，也减少了故障点。
