带挂钩拉伸弹簧机械结构设计

在各类需要提供复位拉力、张紧缓冲的机械结构场景中，带挂钩的拉伸弹簧是应用频次极高的弹性元件，小到日常的五金器具、健身器材，大到工业设备的张紧机构、模具复位结构、自动化生产线的缓冲组件，都能见到这类零件的身影。不同于压缩弹簧依靠压并形变提供弹力，拉伸弹簧的工作逻辑是承受轴向拉力时产生反向收缩力，两端的挂钩结构就是为了适配不同安装点位的挂接需求，省去额外的连接座加工工序，降低装配复杂度。

这款拉簧的设计首先从工况需求出发，确定核心参数时优先匹配常见的中低载荷张紧场景，簧体直径设定为30毫米，这个尺寸刚好适配多数中小型设备的安装空间，不会因为簧体过粗占用过多装配位置，也不会因为直径过小导致簧丝应力集中过快、疲劳寿命缩短。最大拉伸后的总高度控制在160毫米，这个安装边界尺寸是经过多场景适配验证的，既可以满足常规100毫米以内的工作行程需求，预留的拉伸余量也能避免超行程拉拽导致簧体塑性变形。

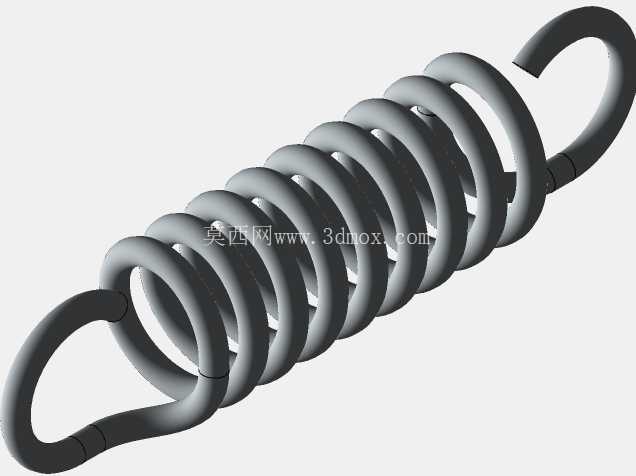

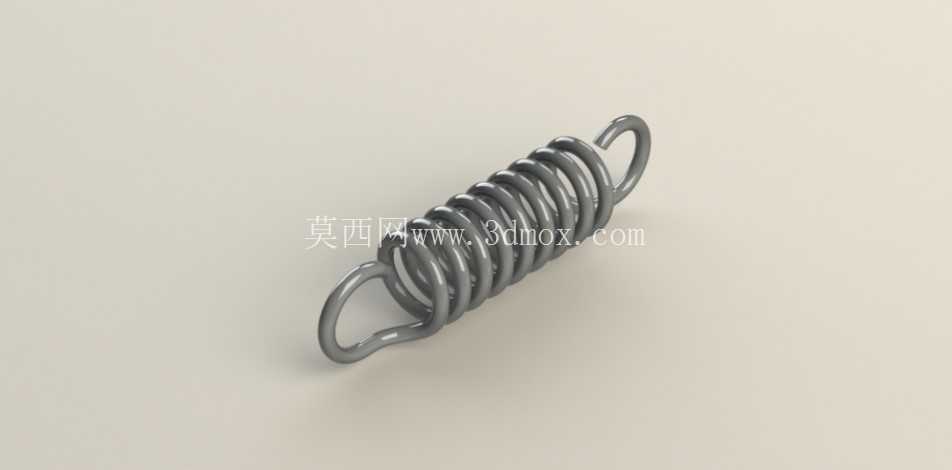

结构设计上，两端的挂钩采用和簧体同材质的簧丝一体弯折成型，没有采用焊接挂钩的方案，主要是考虑到焊接位置容易出现应力集中，在频繁拉伸的工况下焊口位置断裂风险远高于一体成型结构。挂钩的弯折半径做了圆滑过渡处理，没有尖锐的折角，一方面是挂接时不会刮伤安装点位的接触面，另一方面也能减少挂钩根部的应力集中系数，提升反复拉伸下的结构可靠性。簧圈部分的节距在自由状态下是紧密贴合的，这也是拉伸弹簧和压缩弹簧最直观的结构区别，初始张力的设定经过反复校核，保证在初始挂接状态下就有一定的预紧力，不会出现安装后松旷、空载时簧圈分离晃动的问题。

实际应用中，这类拉簧常被用在模具的顶出板复位结构上，开模顶出动作完成后，依靠拉簧的收缩力带动顶针板回到初始位置，相比复位杆的硬接触结构，拉簧复位的缓冲性更好，能减少顶针和模具型腔的碰撞磨损。在自动化输送线的张紧结构里，这款拉簧可以给输送带的从动辊提供持续的张紧力，抵消输送带长时间运行产生的蠕变伸长，避免输送带打滑跑偏。还有一些翻盖类设备、五金门窗的回弹结构，也会选用这类带挂钩的拉簧，依靠稳定的回弹力保证开合动作顺畅，不会出现卡位、回弹无力的问题。

建模过程中，簧体部分采用螺旋扫描特征生成，严格按照簧丝直径、中径、节距的参数绘制螺旋路径，保证每一圈簧圈的贴合度符合设计要求，两端挂钩部分采用扫掠特征配合空间曲线绘制，重点校核挂钩和簧体衔接位置的曲率连续性，避免建模时出现曲面褶皱、壁厚不均的问题，这些细节如果处理不到位，后续做有限元应力分析时会出现应力值异常偏高的情况，也会影响后续3D打印或者机加工样件的结构强度。安装尺寸的校核上，除了自由状态和最大拉伸状态的长度尺寸，还要考虑挂钩的内孔尺寸，保证挂接的销轴直径能顺利穿入，同时挂钩的开口角度做了轻微的收口处理，避免设备运行过程中因为振动导致挂钩从安装销轴上滑脱。

从材料选型的适配性来看，这个尺寸的拉簧一般选用碳素弹簧钢丝或者65Mn弹簧钢制作，经过淬火回火处理后能获得合适的硬度和弹性极限，表面处理可以根据使用场景选择镀锌、喷塑或者发黑处理，应对不同的腐蚀环境。设计时也充分考虑了载荷和变形量的线性关系，在有效行程内弹力和拉伸长度呈稳定的正比关系，不会出现刚度突变的情况，方便设备调试时根据拉伸量计算对应的拉力值，不需要额外加装力传感器就能实现相对精准的弹力控制。
