发动机压缩机用十字头传动结构

　　在往复式动力机械的传动链路里，十字头是衔接侧向往复运动与旋转动力输出的核心中间构件，这类结构最早在船用动力机组、陆战重型装备的动力单元中得到广泛应用，后续逐步延伸到工业往复式压缩机、高压柱塞泵等需要严格隔离动力侧与作业侧的设备场景中。从实际工况来看，十字头的核心作用是把曲轴连杆传递来的摆动式旋转力矩，强制转换为沿固定轴线的直线往复推力，同时承担侧向力的导向承载，避免活塞杆受到径向弯矩作用出现偏磨、密封失效等问题。

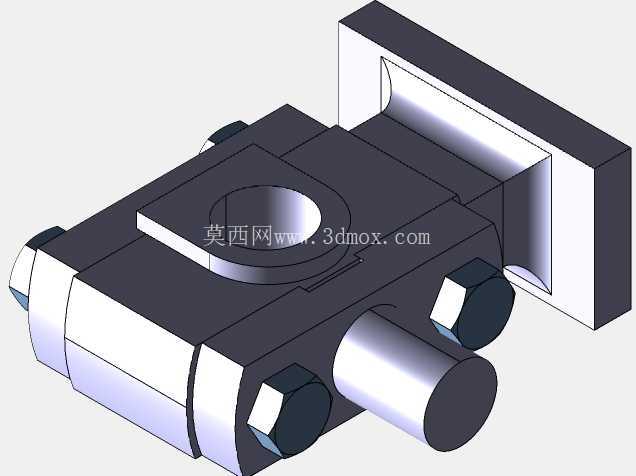

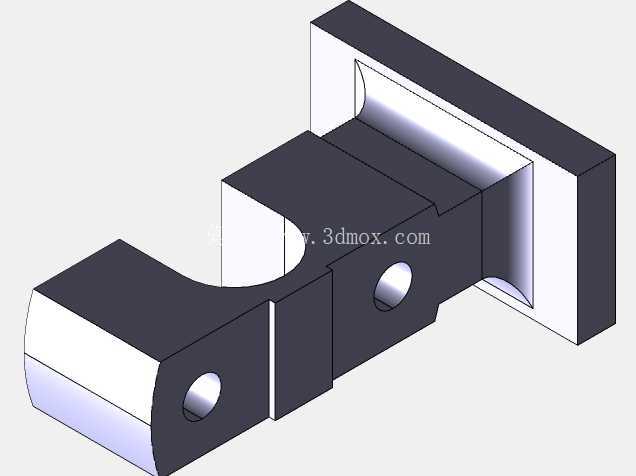

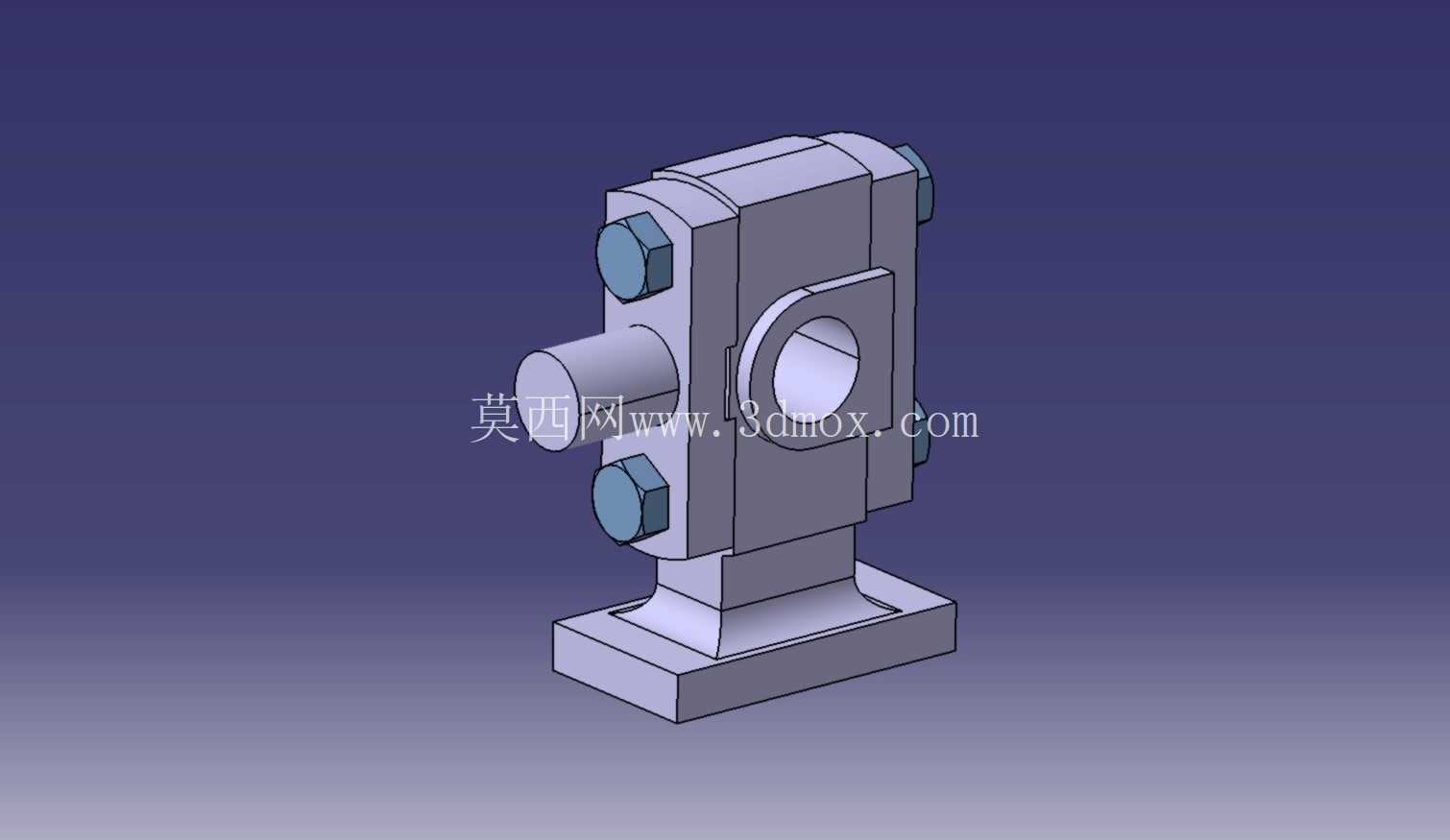

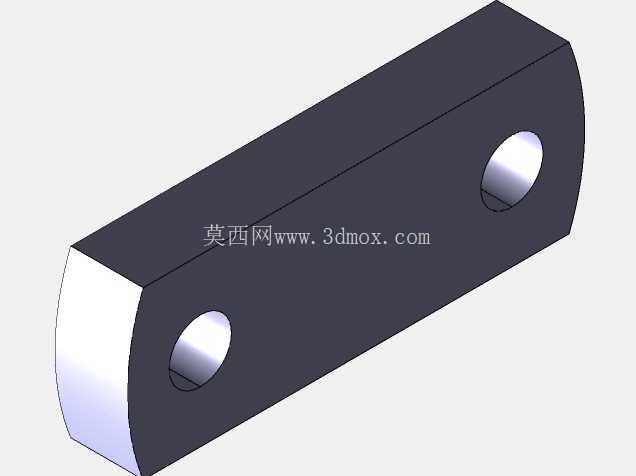

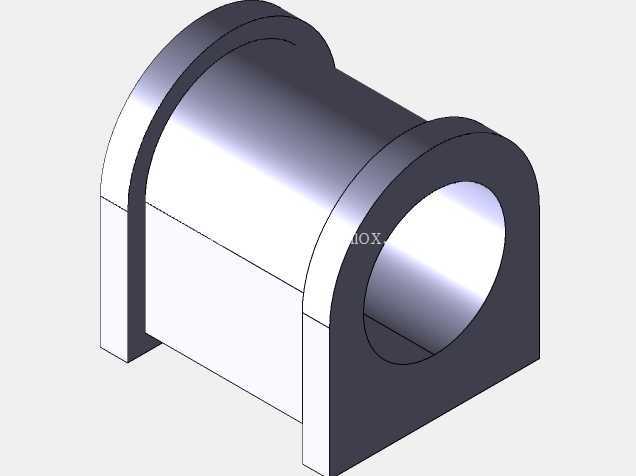

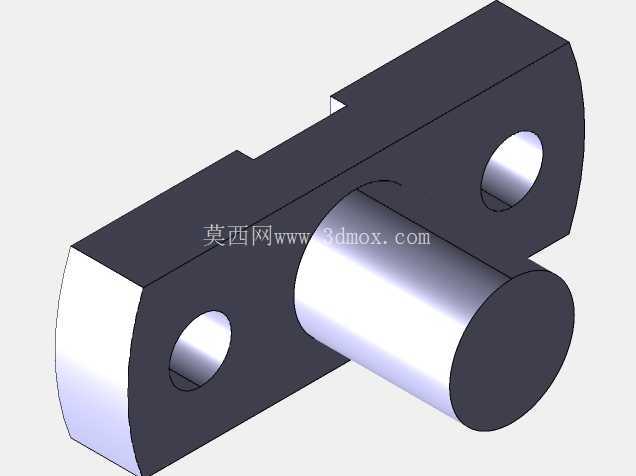

　　这款十字头的结构设计完全围绕受力传递与导向稳定性展开，主体采用一体式铸钢基体加工思路，中部开设的贯通销孔用于连接连杆小头，销孔两侧预留的螺栓安装位用于装配十字头销的轴向限位压板，避免设备运行过程中销子出现轴向窜动。主体朝向活塞杆的一侧设置带定位止口的连接法兰面，法兰面的同轴度公差直接决定活塞杆的运动对中精度，设计时将止口与主体导向面的同轴度控制在0.02mm以内，能有效降低活塞杆密封件的偏磨概率。

　　导向部分采用双侧对称的滑履结构，滑履表面预留了耐磨衬板的安装槽，实际装配时会根据设备滑道的间隙要求配磨衬板厚度，保证十字头在滑道内的运行间隙控制在0.1-0.18mm区间，既不会因为间隙过大出现运行敲击，也不会因为间隙过小出现热态卡滞。底部的一体式安装基座是为了适配台架测试场景设计的，在做部件性能验证时可以直接通过基座的螺栓孔将十字头固定在测试工装上，模拟滑道约束状态检测销孔配合、连接法兰的受力变形情况。

　　从安装边界来看，这款十字头的主体导向面宽度适配120mm规格的滑道，十字头销的直径为45mm，可适配对应轴径的连杆小头衬套，活塞杆连接法兰的止口直径为60mm，均采用行业通用的尺寸系列，不需要额外改型就能直接匹配同功率等级的往复式压缩机、中小型船用柴油机的动力腔安装空间。设计过程中特意将滑履的润滑油道做了内置处理，润滑油从十字头销的中心油孔进入后，可通过内部斜孔直接导流到两侧滑履的摩擦面，不需要额外布置外接润滑油管，既简化了动力腔的内部管路布局，也能避免油管在长期往复振动下出现断裂漏油的问题。

　　在实际选型应用中，这类十字头结构需要重点核对三个匹配维度：一是十字头导向面的尺寸与设备滑道的内径公差匹配，二是十字头销孔与连杆小头的配合间隙符合运行转速要求，三是活塞杆连接法兰的螺栓孔分布与活塞杆端的连接尺寸一致。不同于小型动力设备采用的整体式无滑履十字头，这款带双侧可拆卸滑履的结构更适合中高负荷的连续运行场景，当滑履出现磨损时，只需要更换耐磨衬板就能恢复配合精度，不需要整体更换十字头主体，能大幅降低设备的后期维护成本。

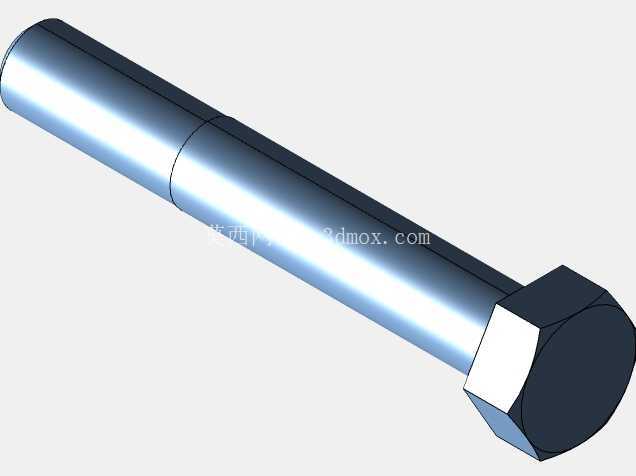

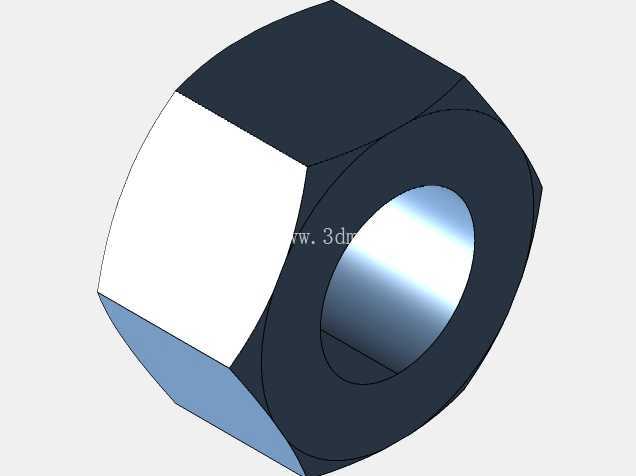

　　从受力角度分析，十字头在运行过程中承受的力主要分为三类：连杆传递的交变轴向推力、滑道对滑履的侧向支撑反力、以及十字头销部位的交变剪切力，因此在结构建模时，特意对销孔内侧、滑履与主体衔接的圆角部位做了应力释放处理，将应力集中系数控制在1.2以内，避免长期交变载荷下出现疲劳裂纹。主体与滑履的连接螺栓采用铰制孔螺栓设计，能保证横向载荷下的连接可靠性，不会因为长期侧向力作用出现螺栓剪切断裂的问题。
