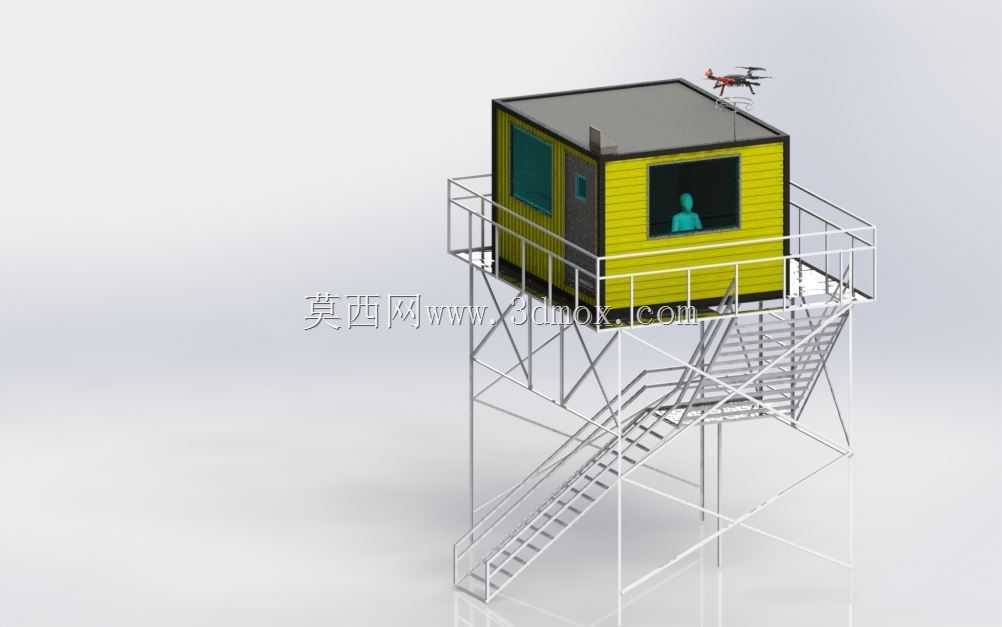

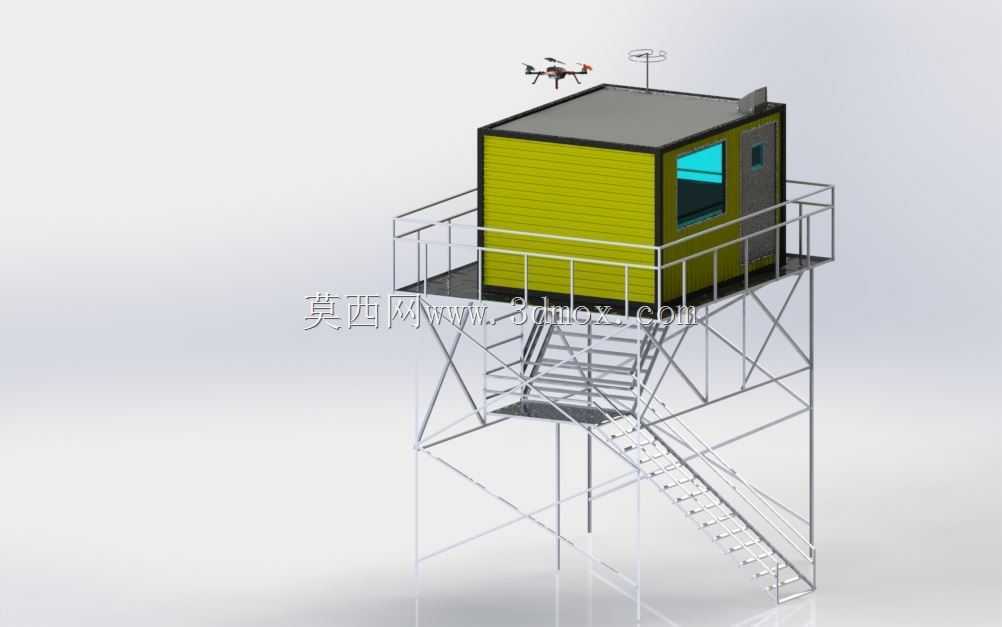

高防护等级高架装甲警卫值守岗楼结构

这款高架装甲警卫岗楼主要布设在边境管控点、重要仓储库区、军事营区出入口、高等级安保目标周界等需要长期固定值守的点位，承担全天候警戒、周界观察、突发情况先期处置的功能，相比普通地面岗亭，高架结构能让值守人员获得无遮挡的开阔视野，减少地面障碍物、植被、地形起伏对观察视线的遮挡，同时抬升的舱体位置也能避免地面突发冲击、近距离冲撞对值守人员的直接威胁。

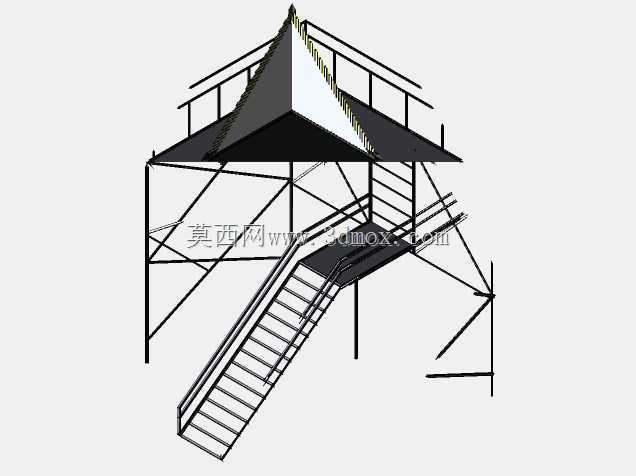

整体结构采用分体式设计，下部为镀锌钢管焊接的桁架支撑体系，搭配两段折返式钢制踏步楼梯，踏步采用防滑花纹钢板制作，两侧设置双道防护栏杆，支撑腿底部预留与混凝土基础锚固的法兰安装板，可根据现场地面硬化条件调整锚栓固定位置，安装时需保证支撑体系的整体垂直度偏差不超过千分之三，避免上部舱体重心偏移带来的结构安全隐患，支撑桁架中部设置休息平台，减少值守人员上下攀爬的体力消耗，同时桁架结构预留了线缆穿引空间，可将供电、通讯、监控线路从地面隐蔽引至上部舱体，避免线路外露被破坏。

上部值守舱体采用多层复合防护结构，外层为1.5毫米厚高强度装甲钢板，钢板内侧贴合高性能纤维防弹层，可抵御常见轻武器弹丸冲击与爆炸破片侵彻，观察窗采用40毫米厚多层叠合防弹玻璃，玻璃与舱体框架的连接位置采用阶梯式压接结构，避免弹丸从拼接缝隙穿透，舱体顶部预留了无人机反制设备、全景监控摄像头、气象传感器、通讯天线的安装基座，可根据实际安保需求加装对应设备，舱体内部预留了值守工位、应急通讯终端、武器固定架、通风温控系统的安装空间，舱门采用向外开启的防弹装甲门，配备多点式锁止结构，外部人员无法从外侧强行破拆进入。

舱体四周环绕设置1.2米高的钢制防护栏杆，形成顶部外围巡检通道，方便值守人员出舱观察周边情况，栏杆底部设置10厘米高的挡脚板，防止工具、物品从高处坠落。设计过程中优先考虑了野外无依托条件下的快速部署需求，整个岗楼可拆分为桁架分段、舱体板块、楼梯段三个运输单元，采用普通货运车辆即可转运，现场无需大型吊装设备，4名作业人员配合小型手动起重工具即可在2个工作日内完成整体组装，舱体所有外露金属构件均做了户外耐候防腐处理，可适应高温、高湿、高盐雾等复杂户外环境，长期使用无需频繁做表面防腐维护。
