航空涡喷发动机转子组件结构设计

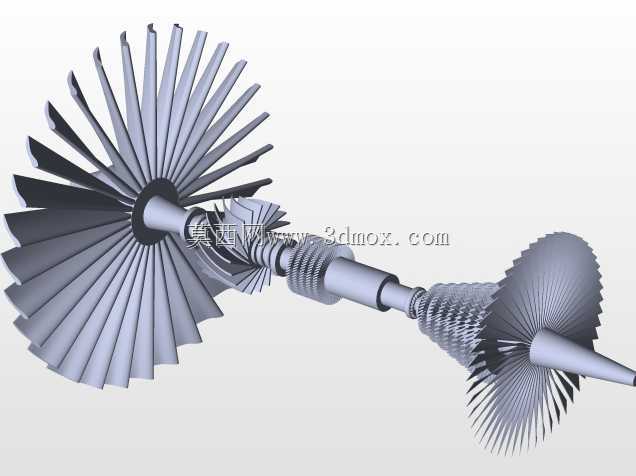

这套转子组件是涡喷发动机的核心做功部件，实际应用场景覆盖小型航空动力、航模动力改装、高校航空发动机原理教学实训等领域，是整套动力装置中完成能量转换的核心载体。从实际用途来看，前端多级轴流压气机叶轮负责对进入进气道的空气进行逐级压缩，提升空气压力与温度，为燃烧室的高效燃烧提供高压气源；后端涡轮叶轮则承接燃烧室喷出的高温高压燃气，将燃气的热能与压力能转化为旋转机械能，一方面通过同轴结构驱动前端压气机持续运转，另一方面剩余功率可作为输出动力驱动螺旋桨或直接提供喷气推力。从功能特性来看，整套转子采用同轴串联布局，各级叶轮与转轴采用过盈配合加周向定位键的连接方式，可承受高转速下的离心载荷与温度梯度带来的热应力，各级叶片采用翼型截面设计，兼顾气动效率与结构强度，叶片与轮盘的过渡位置做了圆角强化处理，降低高周疲劳断裂风险。设计过程中首先要确定整套转子的临界转速，确保工作转速区间避开各阶临界转速，防止运转过程中出现共振损坏；其次要做动平衡配平设计，在各级轮盘的端面预留去重区域，装配完成后可通过动平衡测试去除多余材料，将转子的不平衡量控制在允许范围内，保证高转速下的运转稳定性。外形尺寸方面，整套转子沿轴向为阶梯轴结构，最大径向尺寸出现在首级压气机叶轮的叶尖位置，各级叶轮的径向尺寸沿气流方向逐级变化，压气机段叶轮直径逐级缩小适配压缩后空气的体积变化，涡轮段叶轮直径根据燃气做功需求匹配对应尺寸，安装边界上，转轴两端预留有轴承安装轴颈，轴颈的尺寸公差与表面粗糙度满足滚动轴承的装配要求，轴向位置设计有轴肩与锁紧螺母安装位，可实现整套转子在发动机机匣内的轴向定位，同时预留有密封件安装槽位，防止滑油进入气路通道或是燃气泄漏到轴承腔。建模过程中对叶片的型线做了连续曲率处理，保证气动流道的顺滑，各级叶轮之间的轴套尺寸经过匹配，可保证各级叶轮的轴向位置精度，避免出现叶尖与机匣刮碰的问题。
