手持式双管弹射玩具发射结构组件

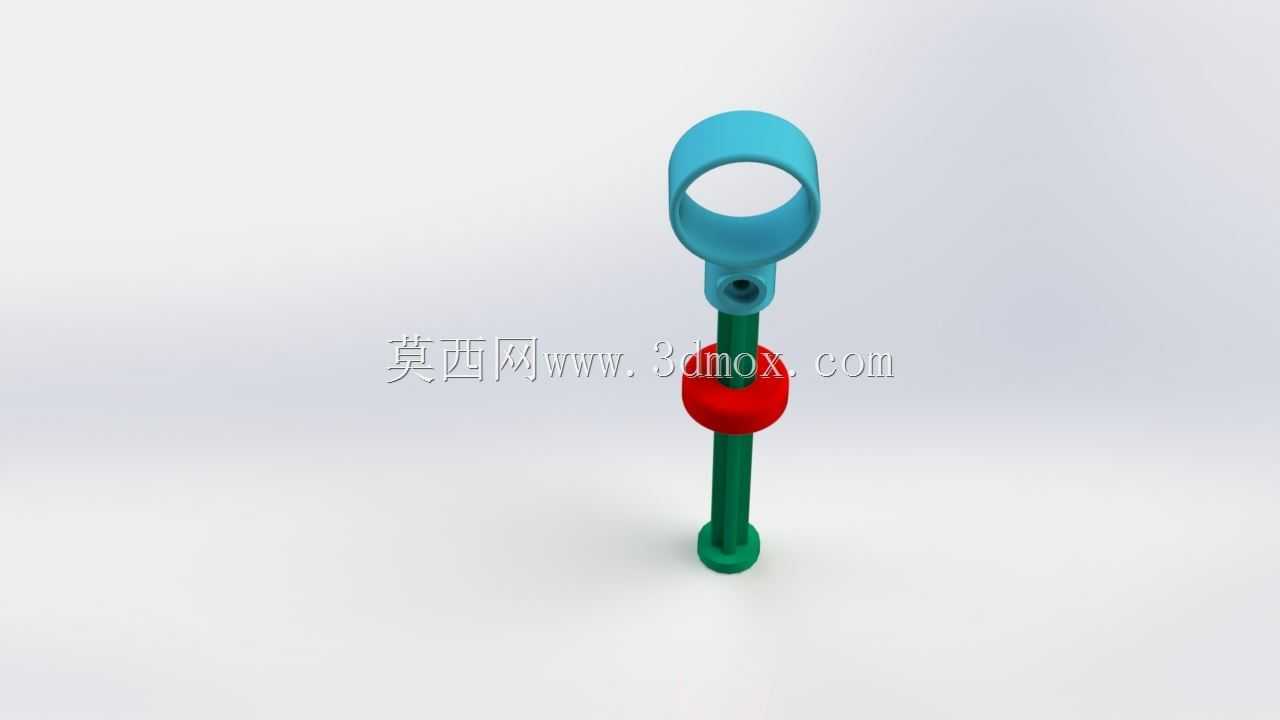

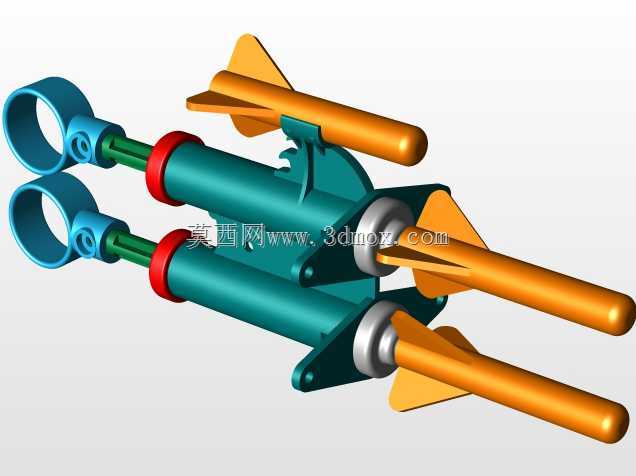

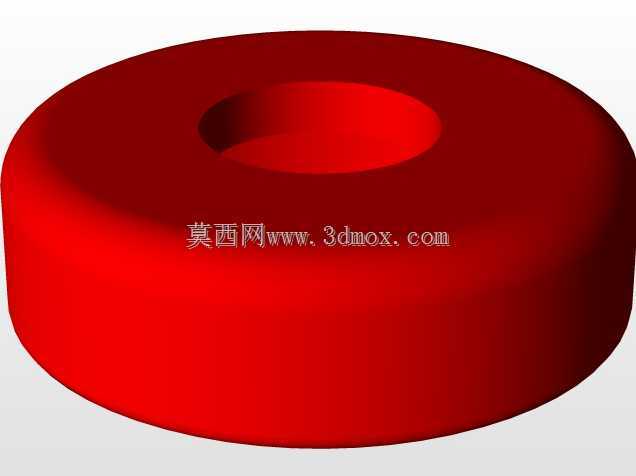

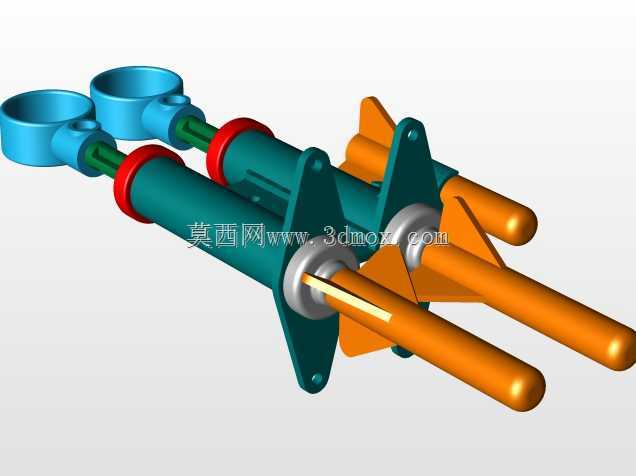

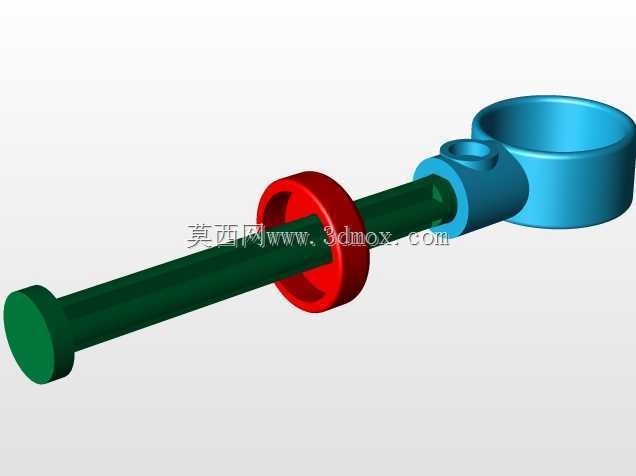

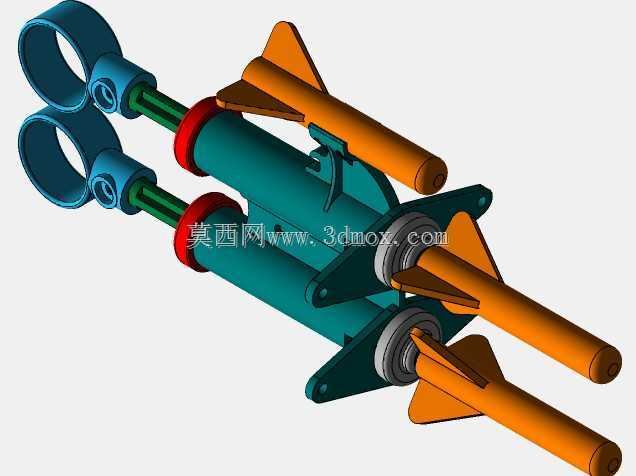

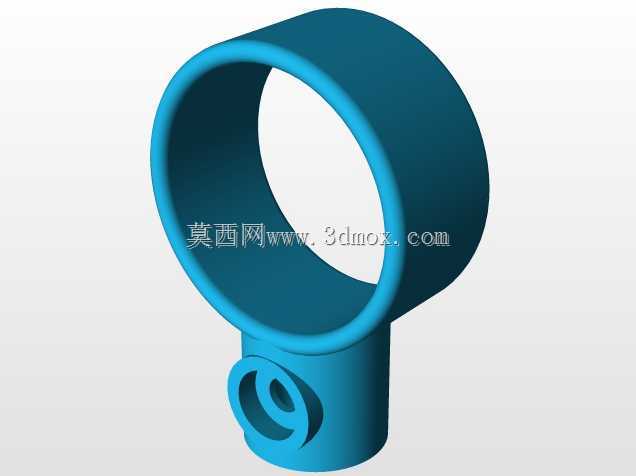

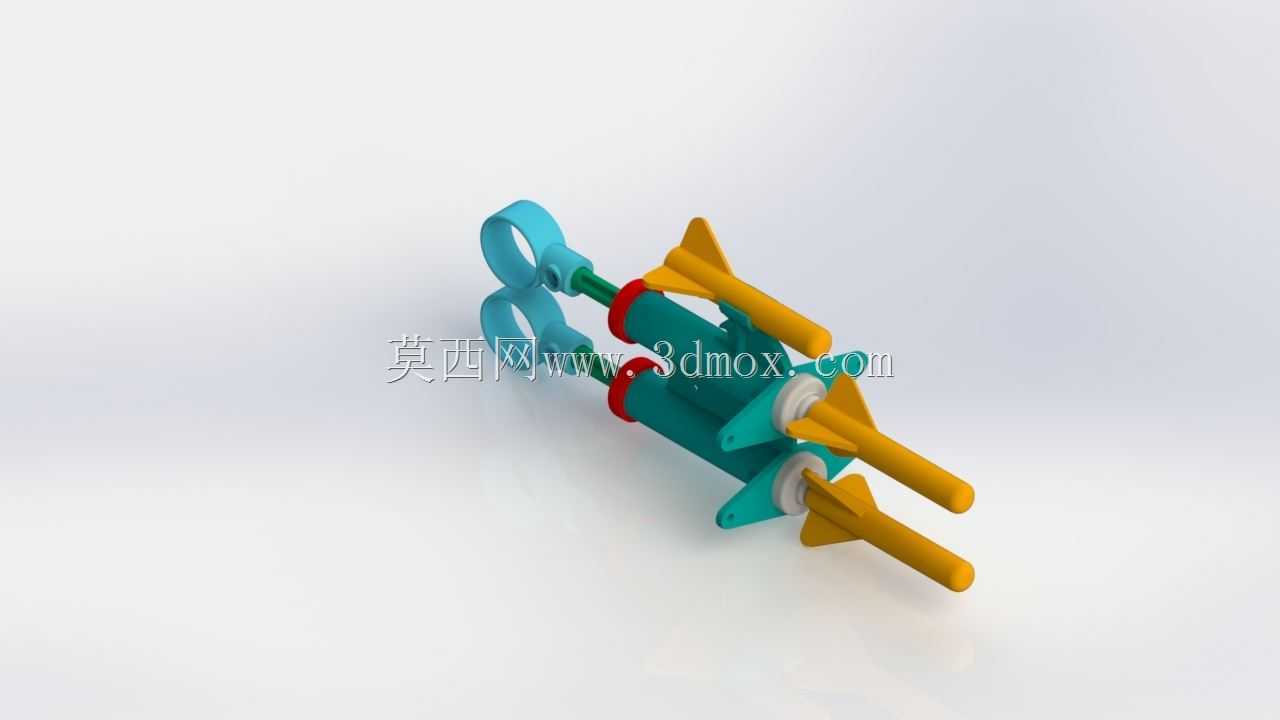

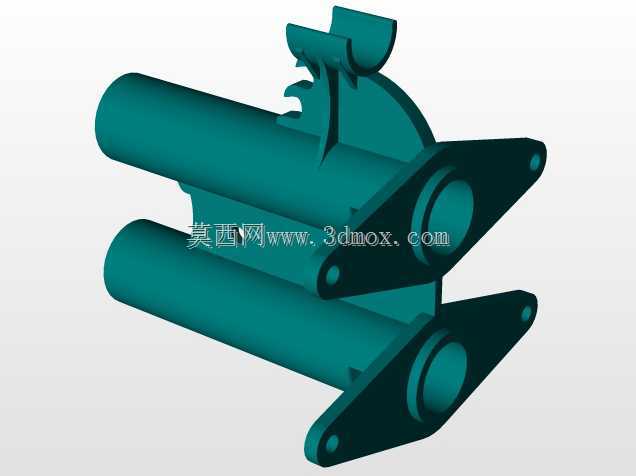

该结构组件属于手持弹射类玩具的核心执行单元，整体采用对称双管并行布局，握持端设置双指扣环结构，适配成人与大龄儿童的手部握持尺寸，扣环内径预留18mm操作空间，边缘做R3圆角过渡，避免长时间握持产生硌手问题，扣环与主体管身通过一体成型的连接筋强化，连接处壁厚加厚至2.5mm，可承受反复扣动操作带来的交变载荷，不会出现根部断裂问题。主体管身采用等径圆柱结构，单管内径匹配配套弹射体的外径公差，单边预留0.2mm滑动间隙，既保证弹射体装填顺畅，又能避免间隙过大导致发射轨迹偏移，管身外侧设置环形限位凸台，用于固定弹性蓄能元件的安装位置，凸台高度1.2mm，可防止蓄能元件在压缩、释放过程中出现轴向窜动。弹射体采用尾翼稳定结构，头部为圆弧钝形设计，避免尖锐端造成使用划伤，尾翼沿弹体周向均匀分布3片，翼片厚度1mm，与弹体一体成型，发射后可通过尾翼的空气导向作用维持飞行姿态稳定，有效射程内的弹道偏移量控制在较小范围。设计过程中优先考虑装配便捷性，所有零部件均采用卡扣式连接结构，无需额外紧固件即可完成整体组装，管身与握持端的对接处设置定位止口，装配时可快速对齐，降低组装工序的操作难度。安装边界方面，整体组件最大外轮廓尺寸控制在180mm长度范围内，最大宽度为85mm，可适配常规玩具外壳的内部安装空间，无需额外调整外壳模具尺寸，各活动部件的运动行程预留3mm安全余量，避免动作过程中出现结构干涉。该组件可直接应用于软质弹射玩具、科普教学演示装置的结构搭建，也可作为小型气动弹射实验的基础结构参考，结构受力路径经过优化，蓄能时的载荷均匀分布在管身与连接筋位置，不会出现局部应力集中导致的结构损坏，日常使用场景下可承受上千次反复发射操作，满足玩具类产品的耐用性要求。
