六缸径向动力输出装置结构设计

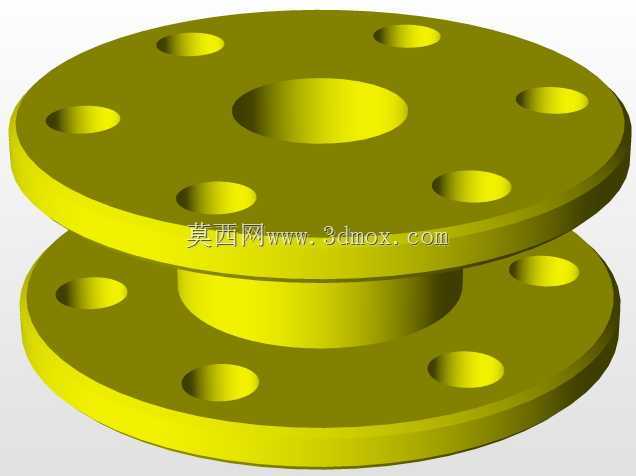

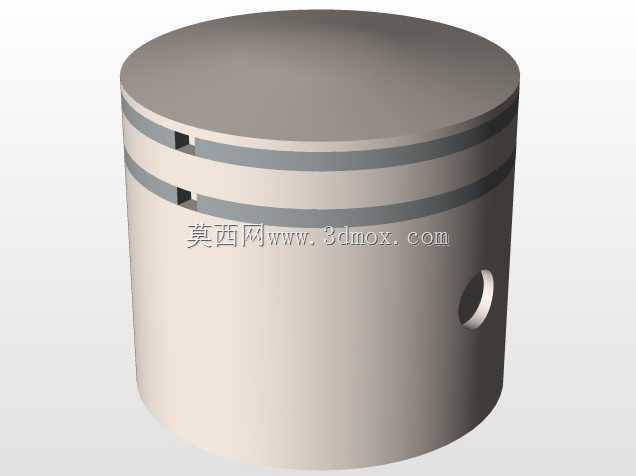

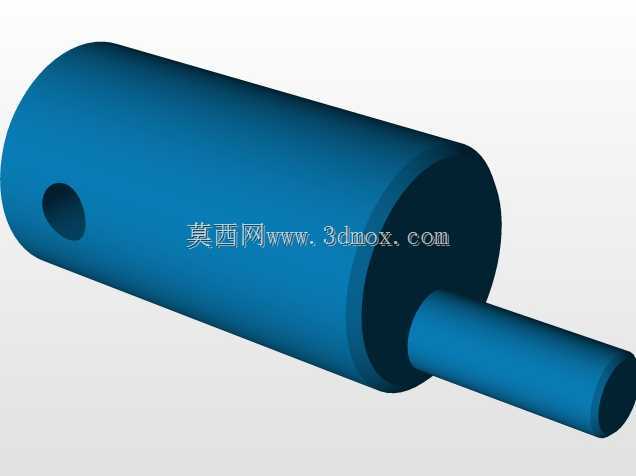

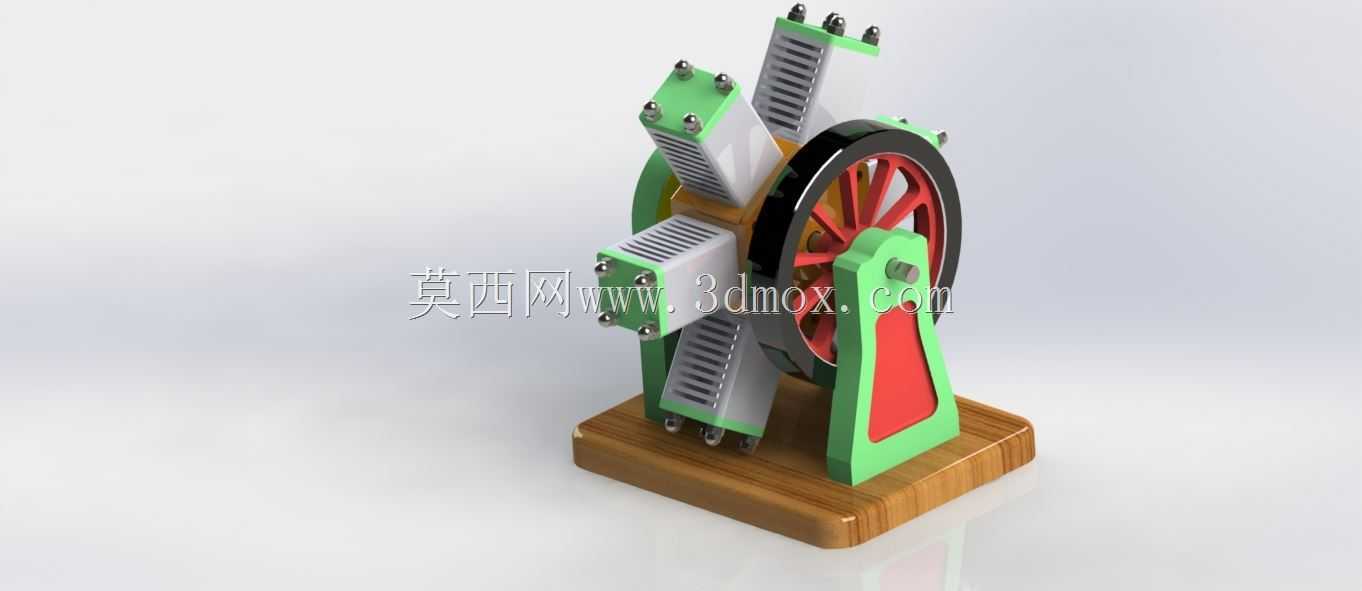

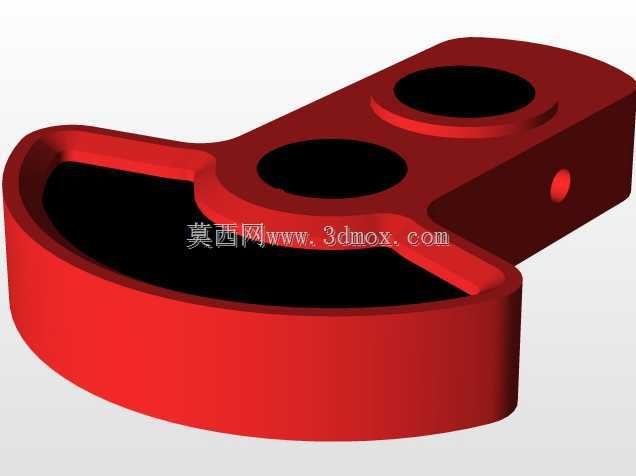

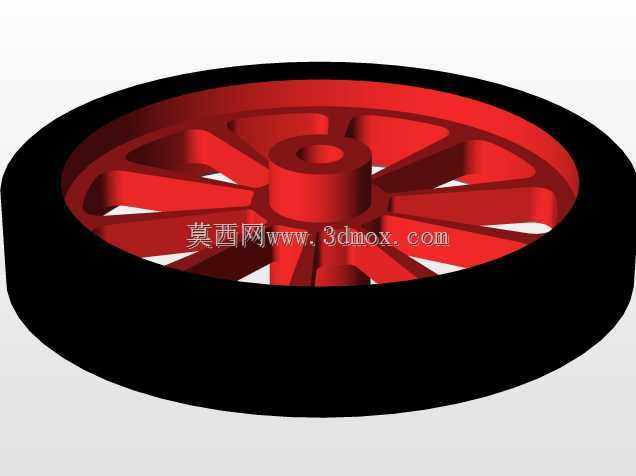

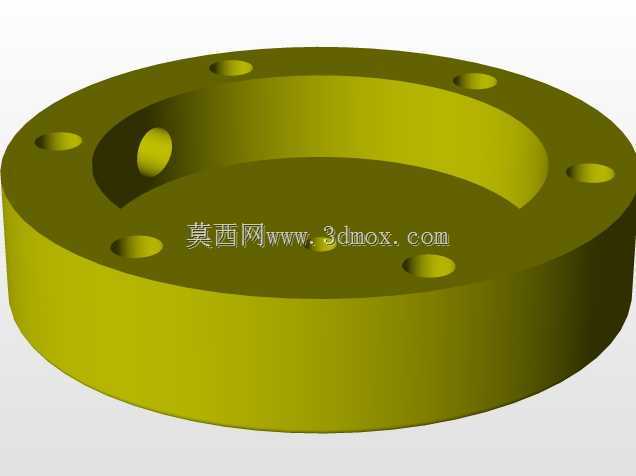

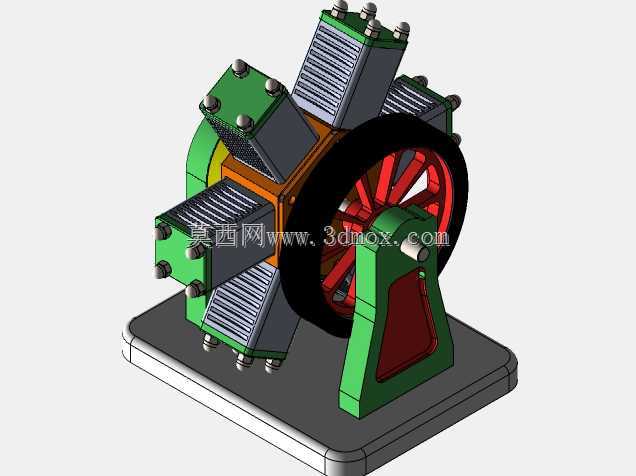

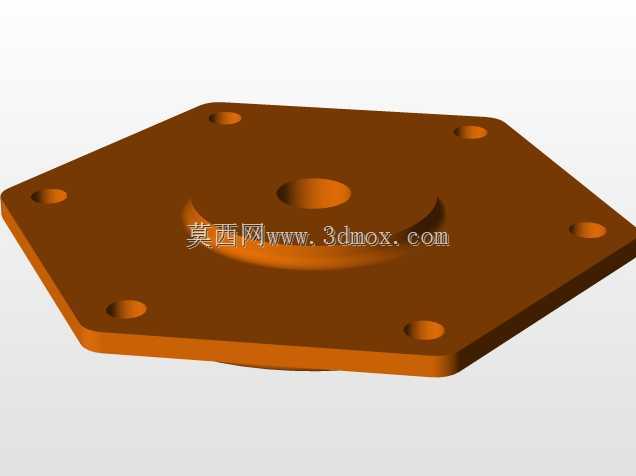

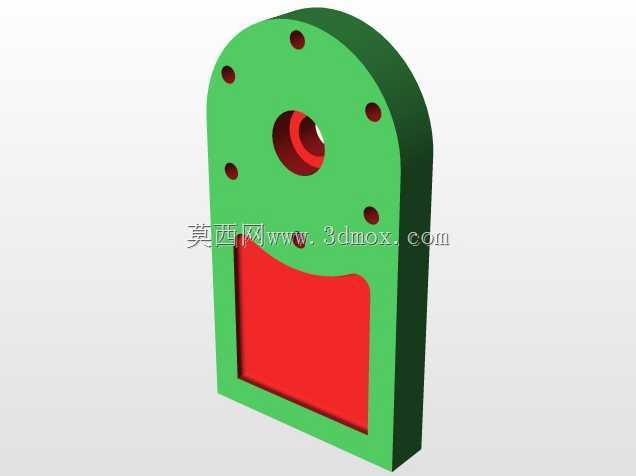

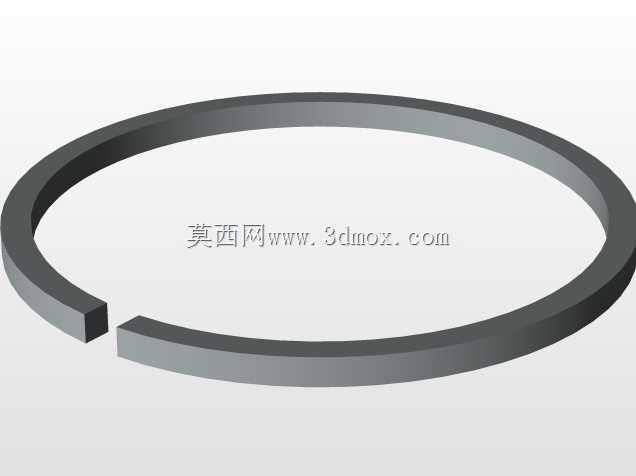

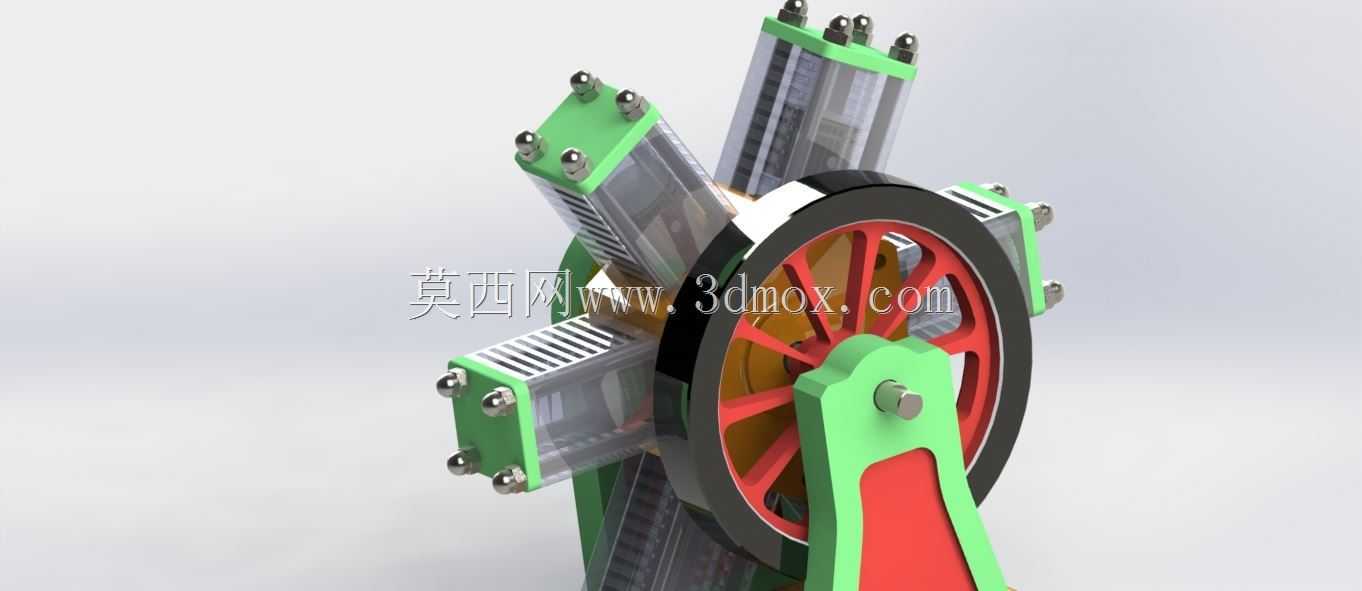

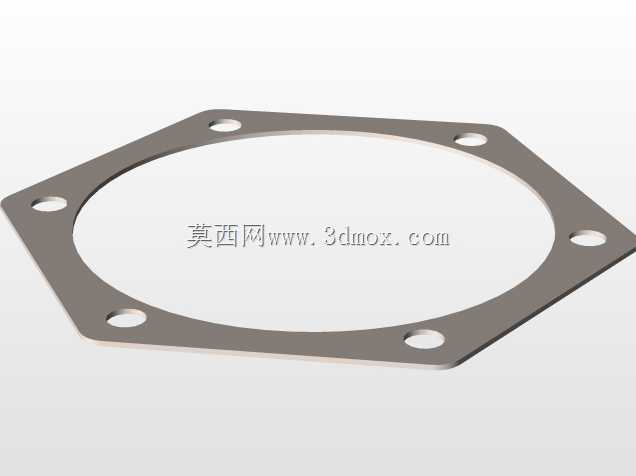

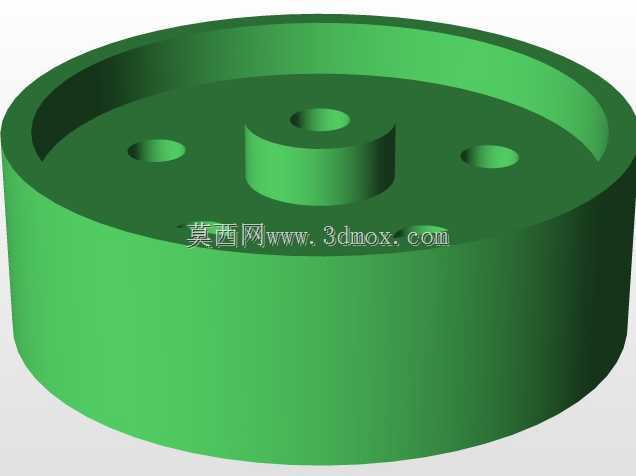

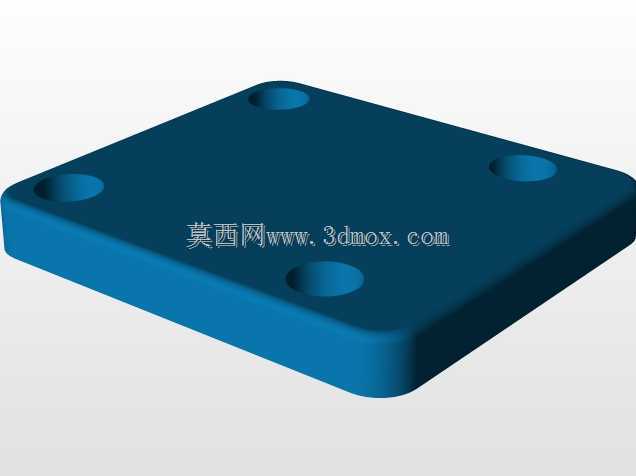

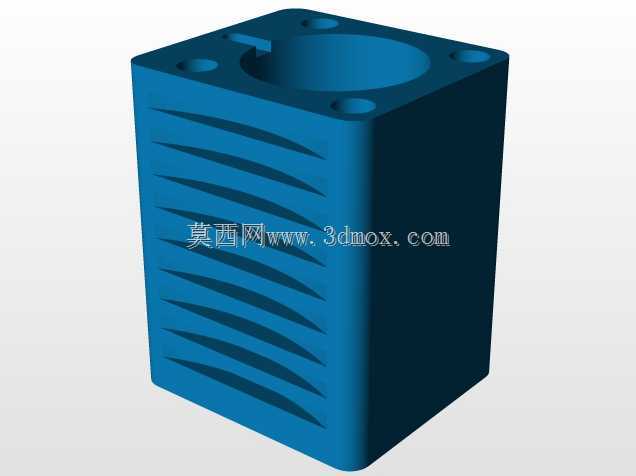

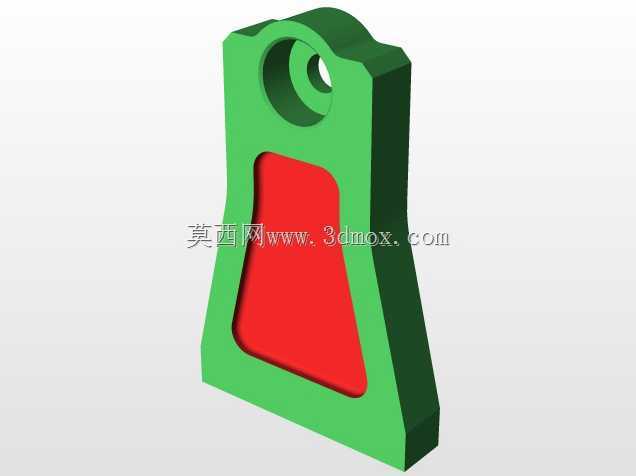

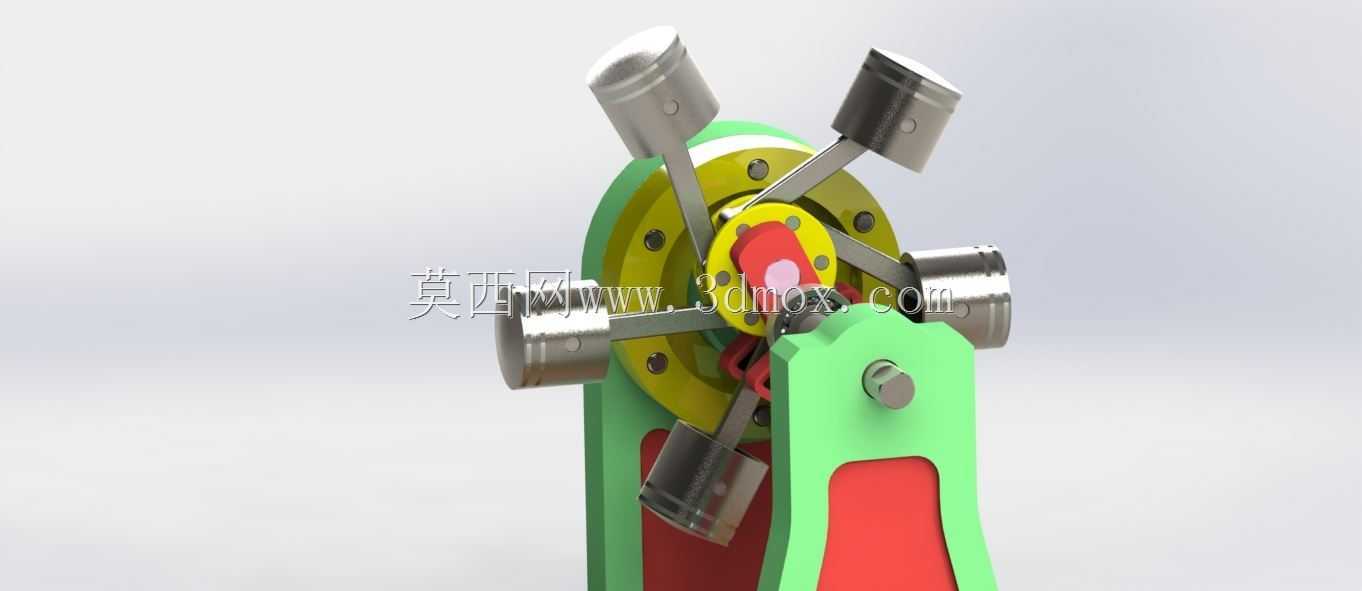

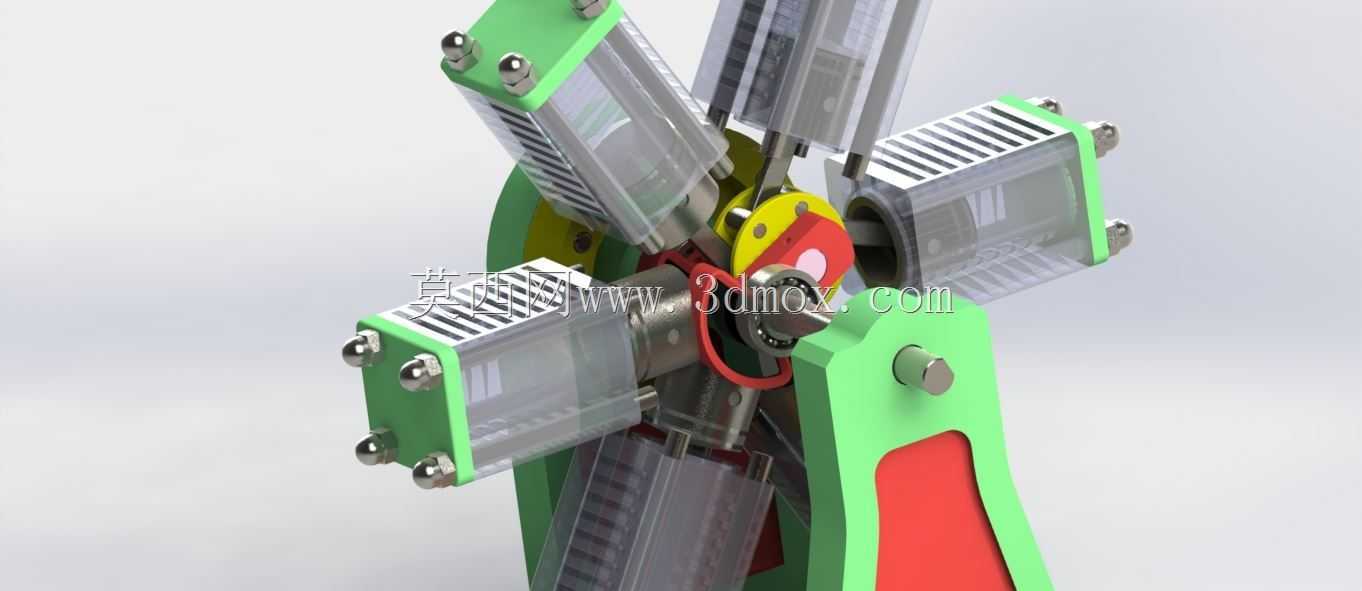

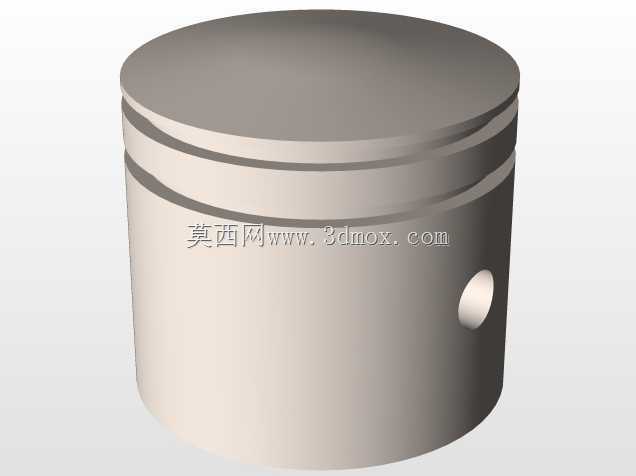

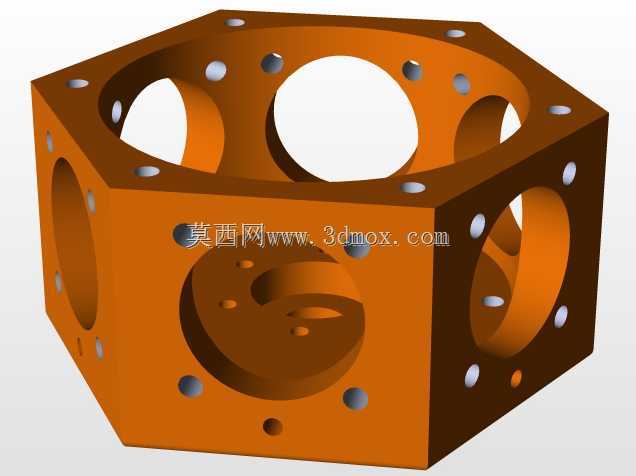

这类六缸径向排布的动力装置，早期多应用在航空活塞动力场景，凭借周向均匀布置的缸体结构，能在较小的径向占用空间内实现更大的排量输出，相比直列排布的同缸数动力单元，曲轴长度可缩短40%以上，整体重心更靠近输出轴中心，运转时的一阶、二阶惯性力更容易实现自平衡，大幅降低整机振动水平，在小型通航飞机、早期装甲车辆、固定式工业动力机组中都有过成熟应用。从结构设计逻辑来看，六个缸体沿曲轴回转中心呈放射状均匀分布，每个缸体的连杆共同铰接在同一个曲柄销上，这种共用曲柄销的设计省去了多缸直列结构的多曲拐布局，曲轴加工难度大幅降低，同时曲轴的支撑跨度更小，刚性更强，能承受更高的爆发压力冲击。设计过程中需要重点考量缸体的安装定位基准，所有缸体的轴线必须交汇于曲轴回转中心，偏差超过0.02mm就会导致连杆运动卡滞，加剧活塞与缸壁的偏磨；每个缸体的散热鳍片沿缸套外壁周向均匀排布，兼顾风冷场景下的散热效率与结构强度，缸盖部位的紧固螺栓采用对称排布，保证缸垫受压均匀，避免高压燃气泄漏。整机的安装底座采用实木质感的支撑结构，实际工业应用中多为铸铁铸造成型的安装机座，机座上预留的安装孔位需匹配动力输出端的连接尺寸，输出轴端的带轮结构用于传递扭矩，可配套发电机、水泵等附属设备实现动力输出。设计时还需考虑活塞往复运动的行程与曲柄半径的匹配关系，连杆长度与曲柄半径的比值通常控制在3.2-4之间，比值过小会导致活塞侧压力过大，加剧缸套磨损，比值过大则会增加整机的径向尺寸，违背径向结构紧凑的设计初衷。周向排布的缸体在润滑系统设计上也有特殊要求，由于不同缸体处于不同的角度位置，采用飞溅润滑时需保证曲轴箱内的润滑油油面高度合理，避免下侧缸体进油过多引发机油窜烧，上侧缸体润滑不足导致磨损加剧。这类结构的动力装置在低速大扭矩输出场景下优势明显，运转平稳性优于同排量的直列、V型结构，在教学演示、小型动力配套、复古动力装置复刻领域仍有较高的应用价值，建模过程中需严格保证各运动部件的干涉检查，确保曲柄旋转整周过程中，连杆、活塞、缸体之间无运动干涉，所有配合面的公差设定符合机械设计手册的对应精度要求。
