立式外燃动力结构教学演示装置

　　这套立式结构的外燃动力装置，核心依托斯特林循环原理实现热能到机械能的转换，日常多应用于高校工程热物理教学演示、小型科普展品制作、低功率余热回收试验场景，区别于传统内燃机依赖燃料在缸内爆燃做功的逻辑，它通过封闭腔体内工质的受热膨胀、遇冷收缩形成压差，推动活塞做往复运动，整套运转过程无爆震、排放极低，很适合用来给初学者直观展示热功转换的核心逻辑。

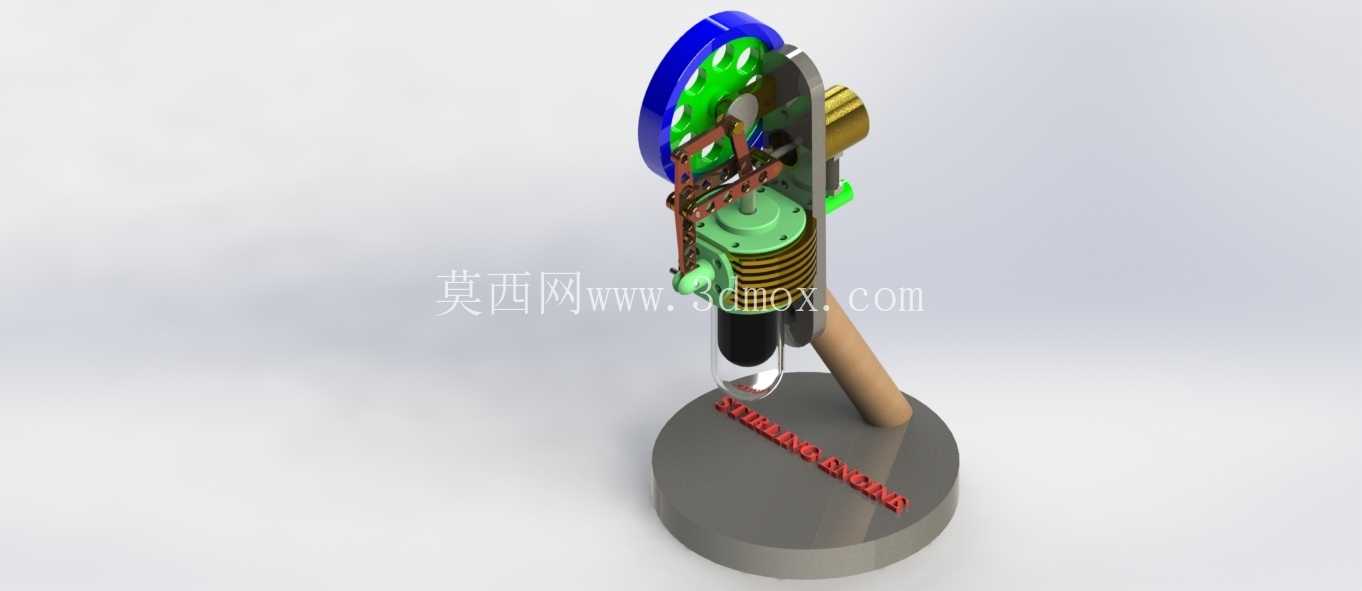

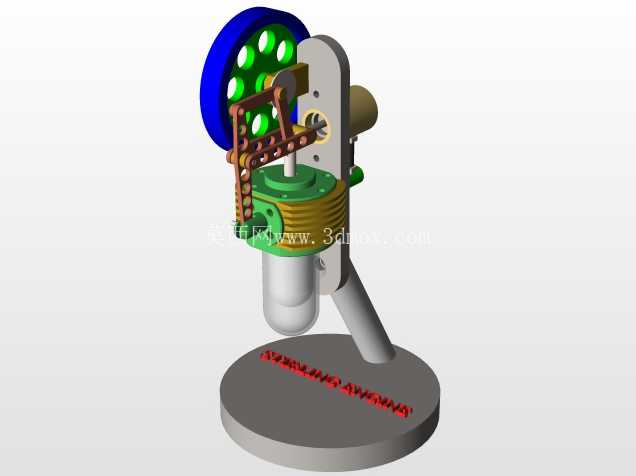

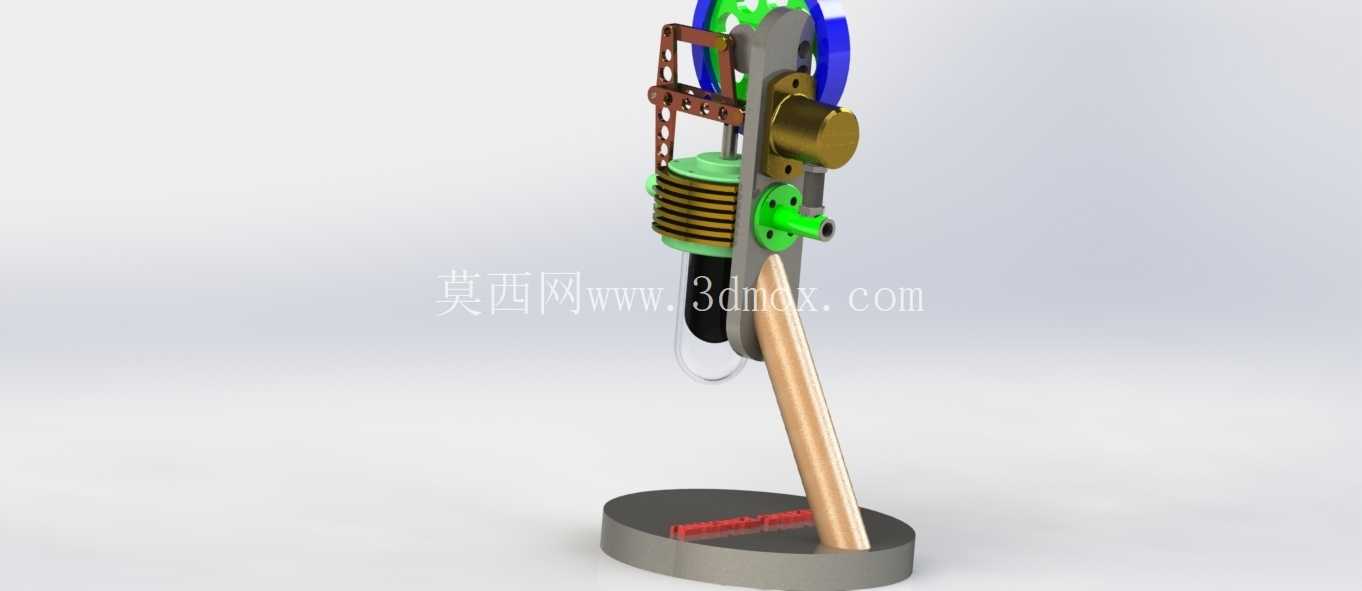

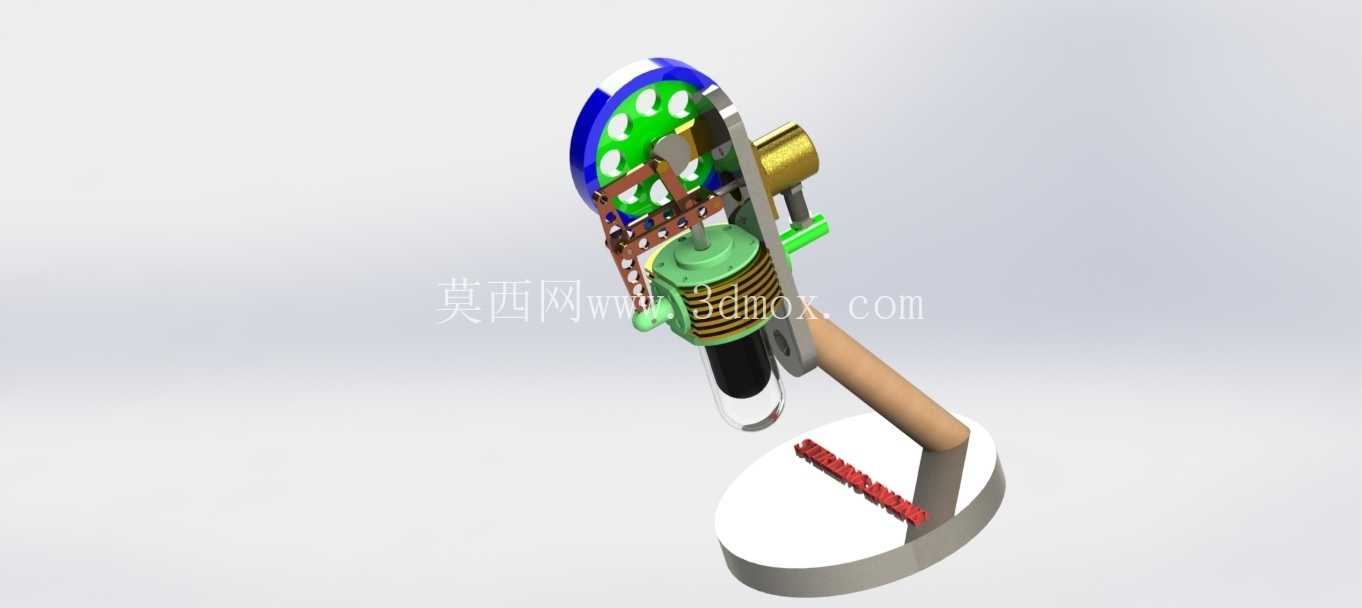

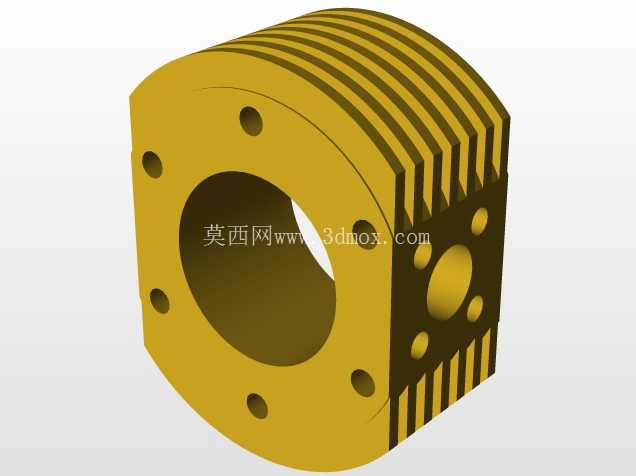

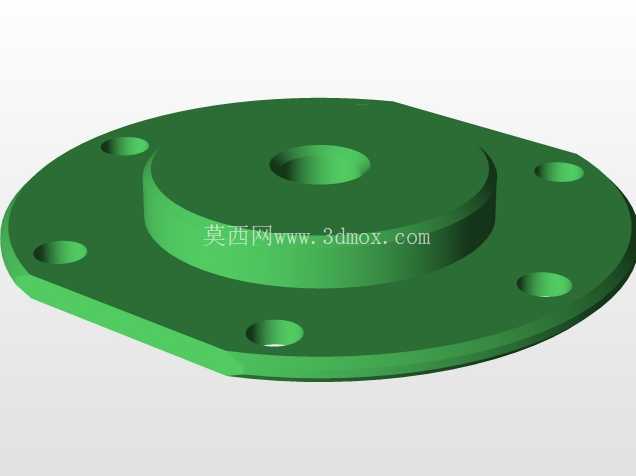

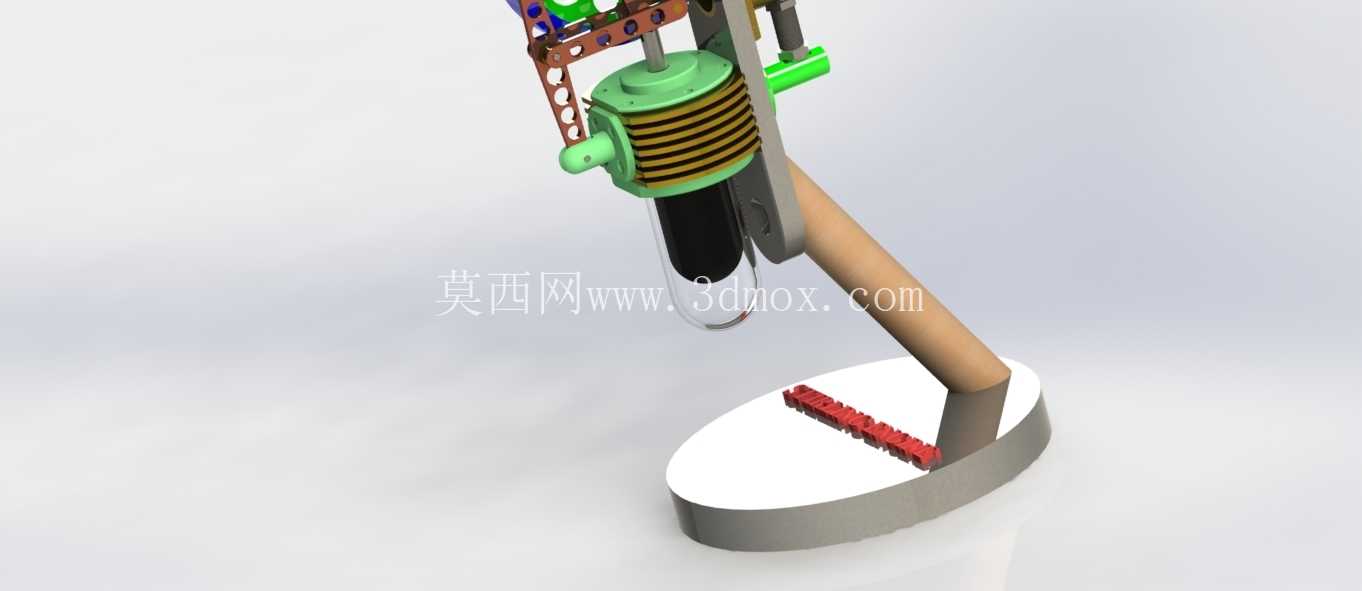

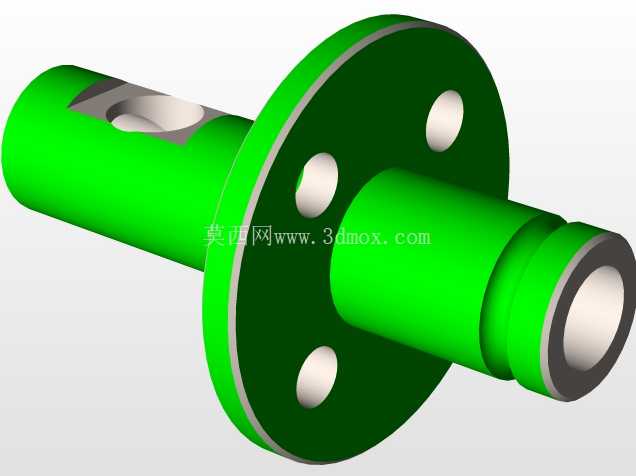

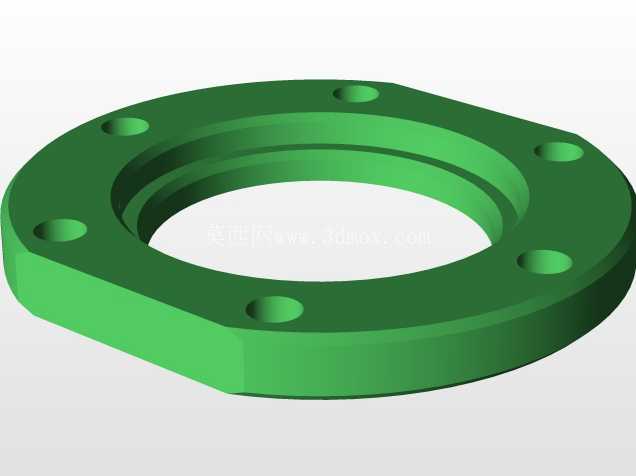

　　从结构设计逻辑来看，整套装置采用立式布局来压缩横向安装空间，底部设置圆形安装基座，基座上预留了三个均布的沉头安装孔，可直接通过M4螺栓固定在试验台或者展示台面上，基座上方斜向布置的木质握柄并非装饰件，一方面可以调整加热端的倾斜角度，适配不同规格的酒精灯、小型电加热模块的摆放位置，另一方面挪动装置时可以直接握持，避免触碰高温加热部位造成烫伤。核心做功单元的气缸采用垂直布置，加热端位于气缸下部，冷却散热鳍片直接集成在气缸上部外壁，不需要额外加装水冷管路，依靠空气自然对流就能实现工质冷却，简化了附属结构。

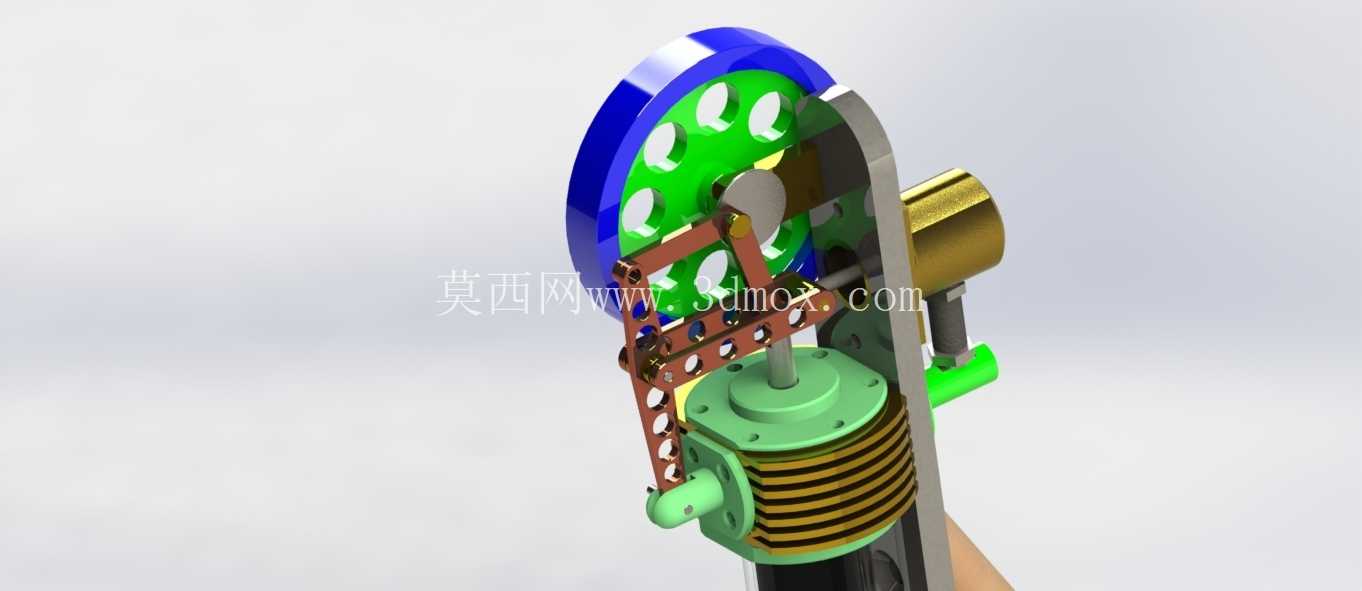

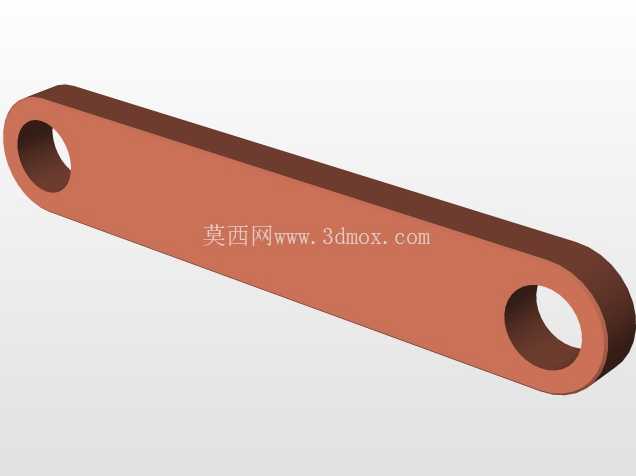

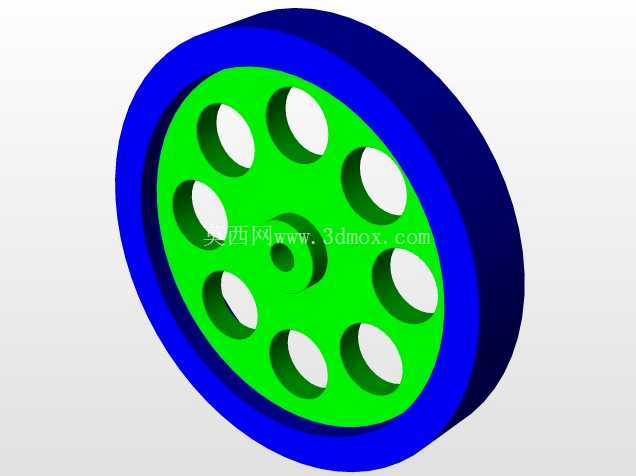

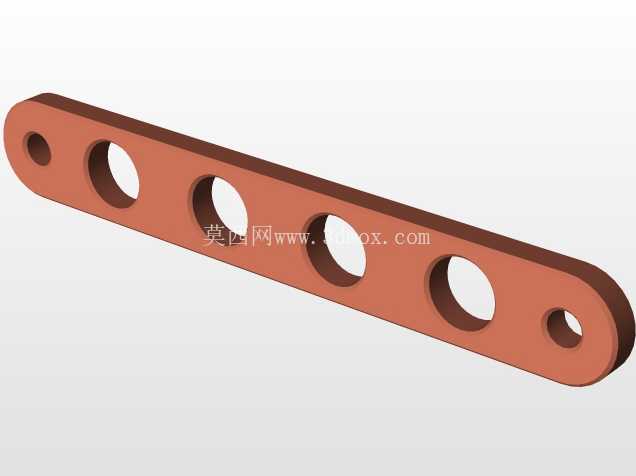

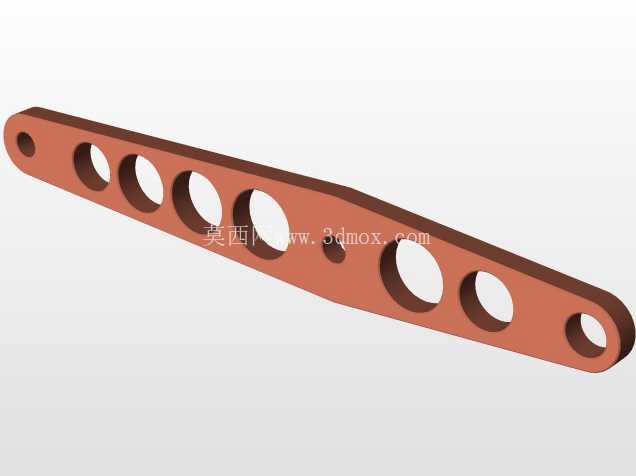

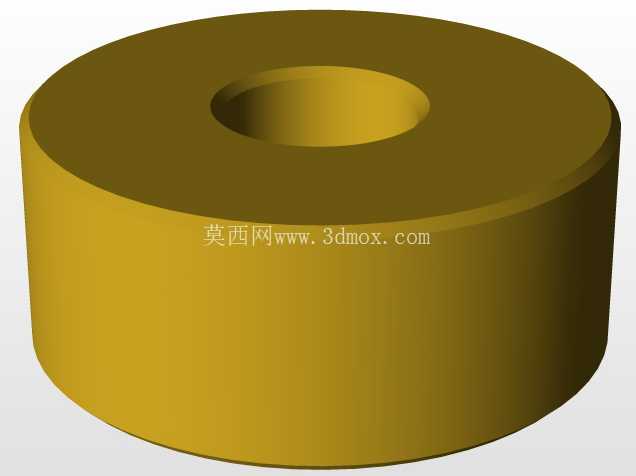

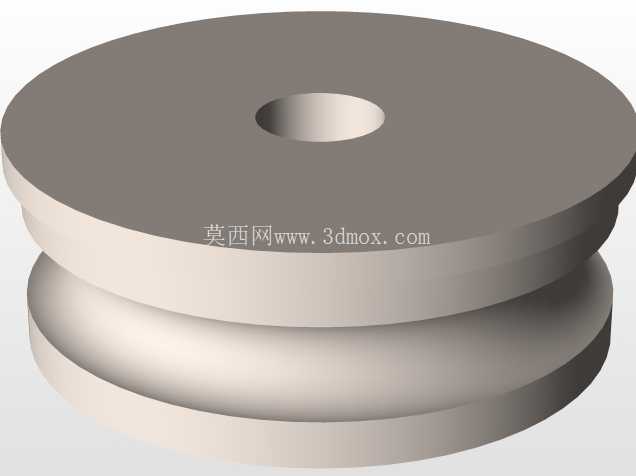

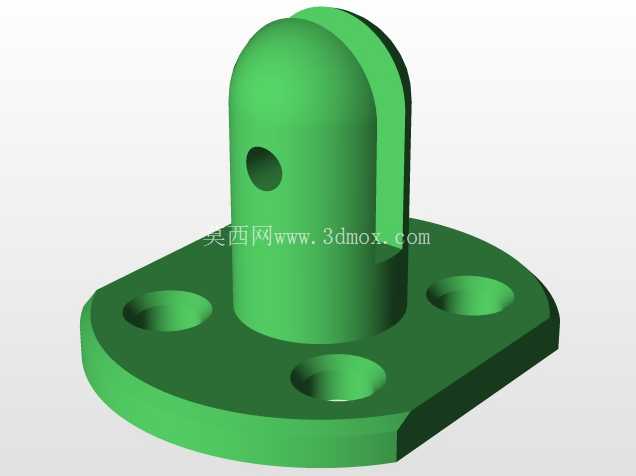

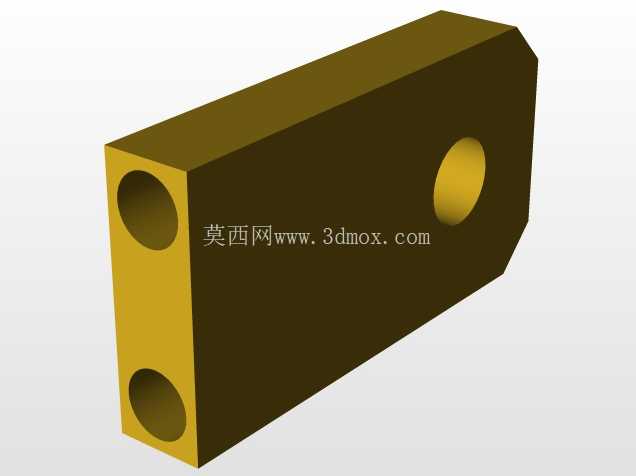

　　传动部分采用曲柄飞轮结构，大直径飞轮布置在装置上部侧方，轮缘做了蓝绿相间的分色标识，运转时可以直观观察转速变化，飞轮轴通过铜套支撑在立式支架上，支架采用厚度2mm的钣金折弯成型，兼顾结构强度与轻量化，连杆采用硬质铝合金加工，两端通过销轴分别连接动力活塞与曲柄销，装配时预留了0.02mm的配合间隙，既保证运动顺畅不会卡滞，又能避免间隙过大造成的工质泄漏。配气活塞与动力活塞的行程做了匹配优化，配气活塞的行程略大于动力活塞，保证工质可以在冷热腔之间充分流动，减少死区容积带来的效率损失。

　　实际使用过程中，只需要在加热端下方放置点燃的酒精灯，预热30秒左右轻轻拨动飞轮，装置就能持续稳定运转，转速可以通过调整加热火焰的大小进行调节，空载状态下最高转速可以达到每分钟1200转左右，整套装置的总高度控制在220mm，底座直径100mm，不需要占用过大的展示空间，所有运动部件都没有额外加装防护罩，是因为教学演示场景下需要让观察者清晰看到曲柄连杆的运动过程、活塞的往复动作，理解每个部件的运动逻辑，如果用于公共区域科普展示，只需要在飞轮外侧加装透明亚克力护罩，不需要改动主体安装尺寸。

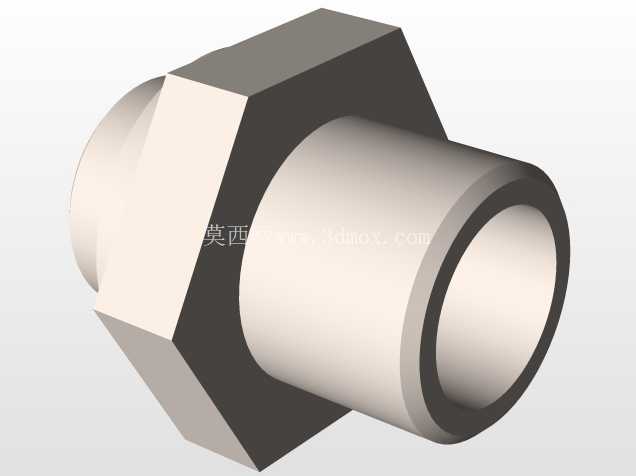

　　设计过程中特意将加热端与冷却鳍片的距离拉开到45mm，避免热量直接传导到冷却端降低转换效率，飞轮做了动平衡校准，保证高速运转时不会出现明显振动，所有连接管路都采用耐高温的硅胶密封件，长期在200摄氏度以下的工作环境中不会出现老化漏气问题，支架上预留的多个安装孔位，可以方便后续加装转速传感器、温度传感器，拓展成热功转换效率测试试验台，用来测量不同加热温度、不同负载下的输出功率与转换效率，满足教学实验的拓展需求。
