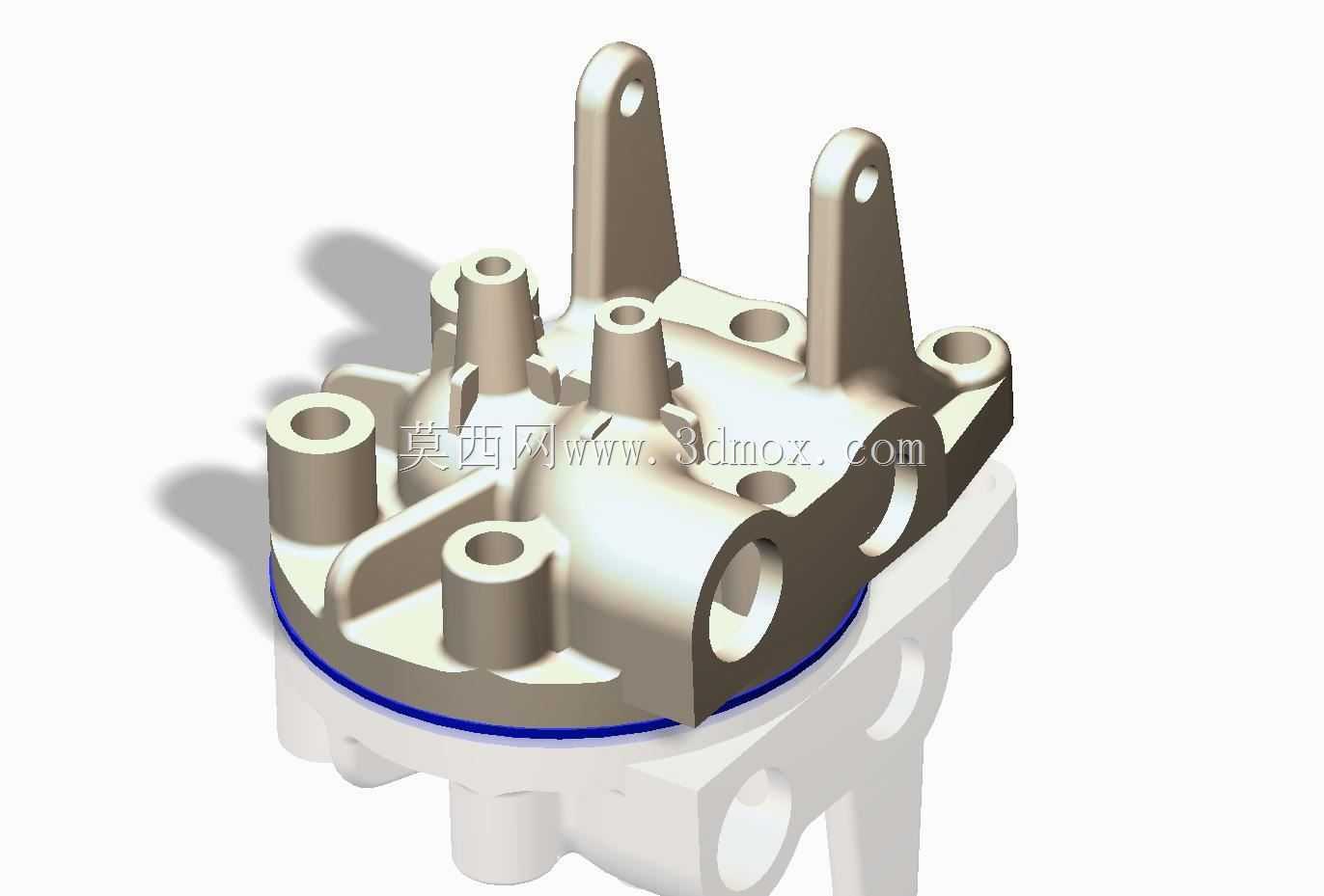

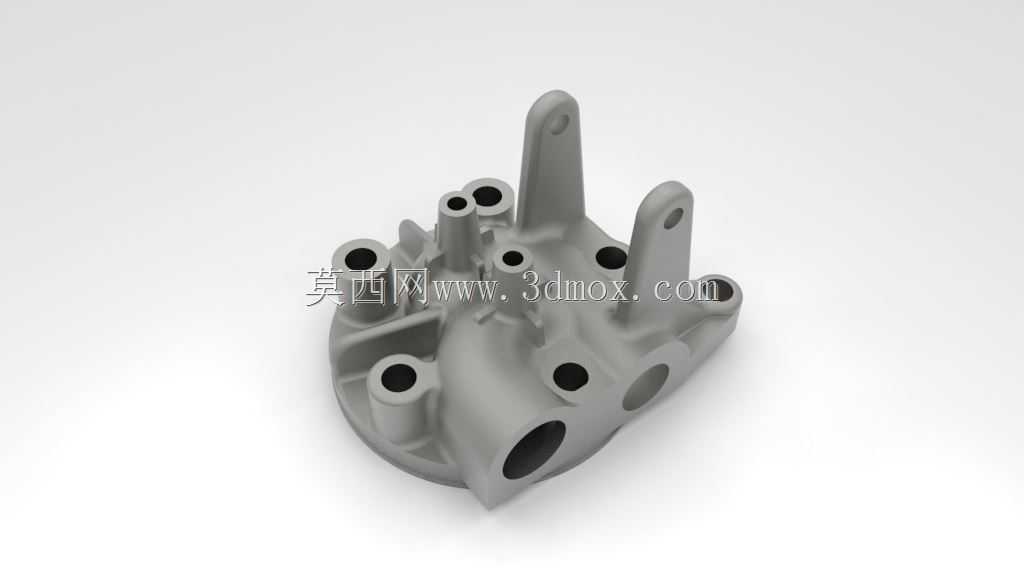

发动机气缸盖及配套密封垫片结构

这套气缸盖与配套密封垫片的结构，主要适配小排量通用内燃动力单元，常见于小型通用汽油机、园林机械动力、小型发电机组动力这类对整机紧凑度要求较高的应用场景，作为动力单元的核心承压密封部件，其结构设计直接决定了燃烧室的密封可靠性、进排气道的流通效率以及整机的散热表现。从实际装机的边界条件来看，该气缸盖采用侧置安装凸耳结构，两个带通孔的安装支耳向上延伸，安装孔位的同轴度公差控制在0.02mm以内，可直接通过螺栓与机体侧部的安装支架定位，无需额外加装调整垫块，能有效压缩动力单元的横向安装空间，适配机架布局紧凑的小型设备。盖体上分布的多个凸台结构分别对应燃烧室喷油器安装位、气门导管安装位以及缸盖螺栓紧固位，每个凸台的拔模角度经过反复校核，既满足金属压铸成型的工艺要求，也避免了应力集中导致的长期使用开裂问题。配套的密封垫片嵌装在气缸盖与机体的结合面处，垫片厚度根据燃烧室压缩比的设计值做了匹配，压缩后的回弹量控制在合理区间，能够同时覆盖燃烧室、冷却油道、润滑油道的密封区域，避免不同腔道之间出现窜气、窜油的问题。设计过程中重点考量了不同工况下的热变形补偿，盖体上的加强筋顺着热流传导方向布置，既提升了整体结构刚度，也能引导热量快速向散热区域传导，避免局部热应力过大导致的密封面翘曲。侧面的通孔结构对应进排气道的接口位置，接口端面的平面度公差严格控制，可直接与进气管路对接，减少了额外的密封转接环节。从安装维护的角度来看，所有螺栓紧固位的操作空间都做了预留，常规套筒工具即可完成拆装作业，垫片的定位结构与缸盖、机体上的定位销完全匹配，安装时不会出现错位偏移，能有效降低一线装配人员的操作难度，减少因安装失误导致的密封失效问题。盖体上的多个沉孔结构分别对应不同的外接管路接口，每个接口的通径都经过流体仿真校核，在保证结构强度的前提下尽可能降低流阻，提升进排气以及冷却介质的流通效率。
