拓扑优化四旋翼无人机中心机架结构

这款四旋翼中心机架结构，是面向小型消费级及入门级行业航拍无人机开发的核心承载部件，日常作业中主要承担飞控主板、电池、电调等核心元器件的安装固定，同时为四个旋翼动力单元提供稳定的安装支撑，抵消旋翼高速旋转产生的振动与飞行过程中的气动载荷，保障整机飞行姿态的稳定性。

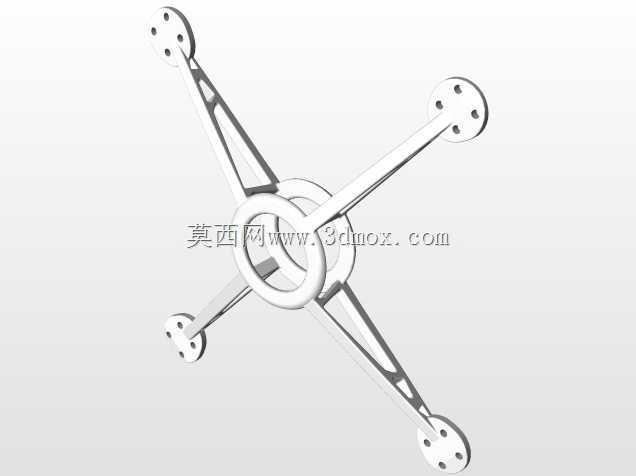

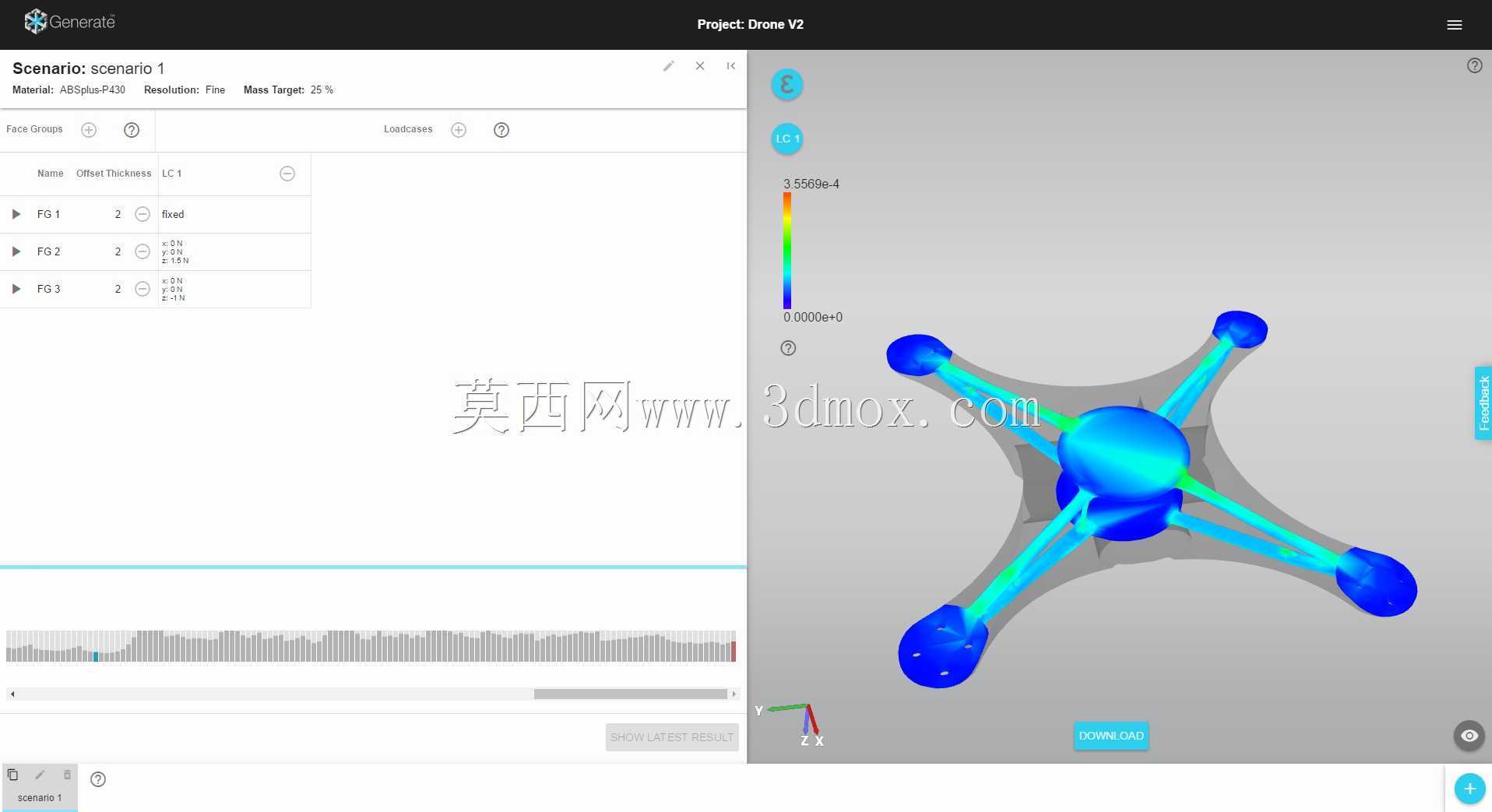

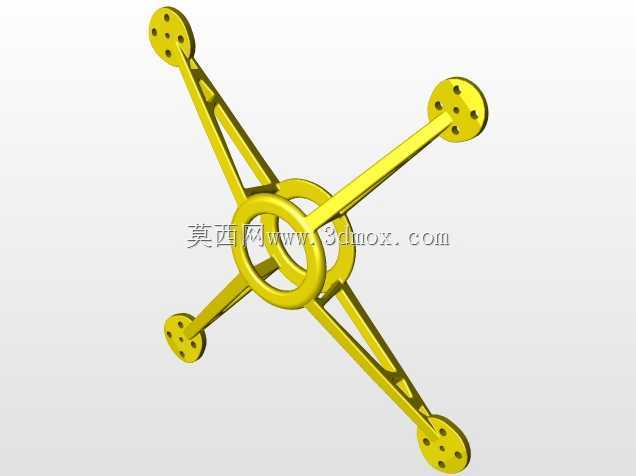

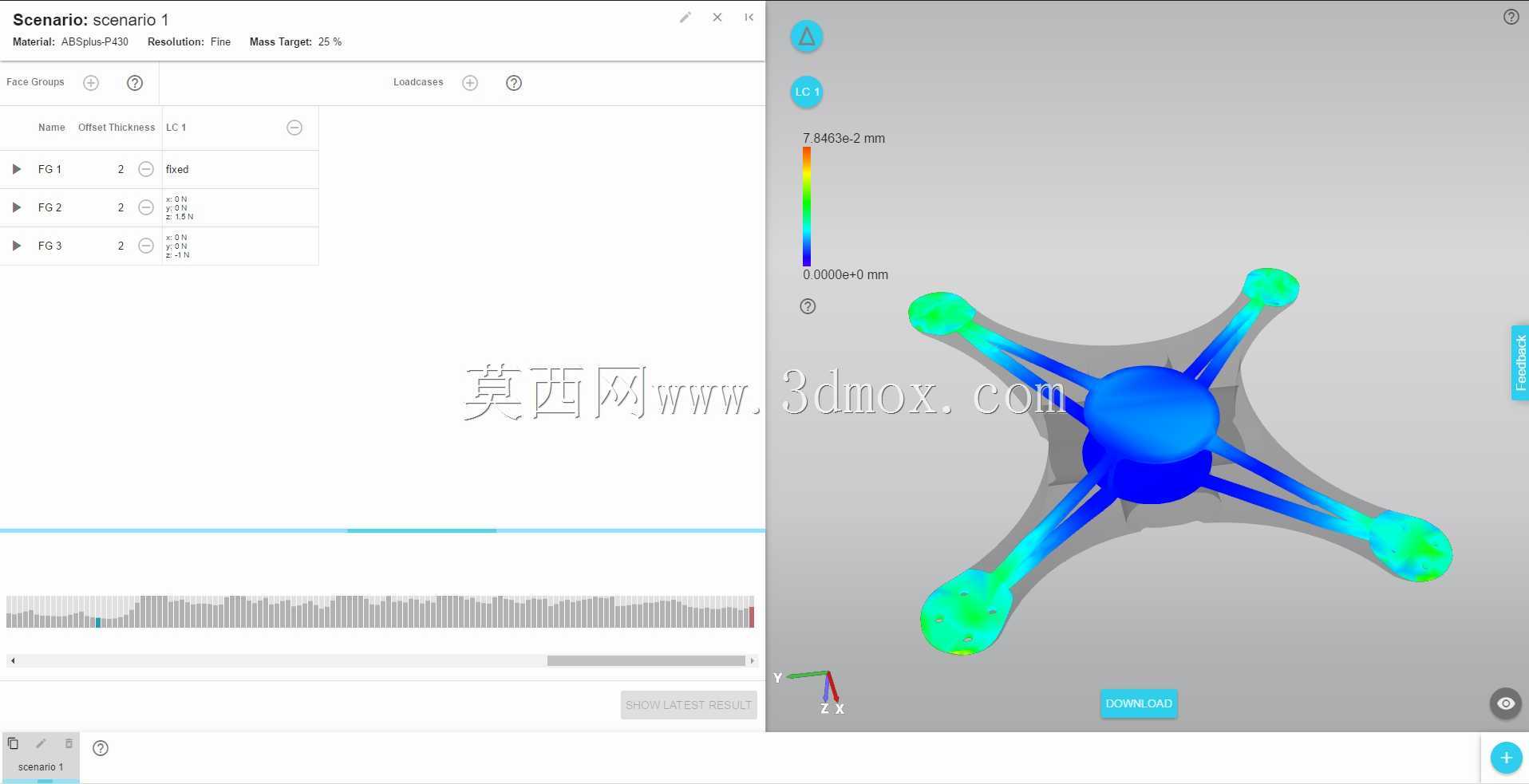

从实际应用场景来看，这类机架可适配室内教学实训无人机、小型航拍测绘无人机、青少年航模竞赛用机等多种使用场景，相比传统一体注塑或纯管材拼接的机架，该结构在减重与刚性平衡上做了针对性优化。设计阶段先通过拓扑优化算法，在给定中心安装环、四个机臂端点安装位的约束边界下，以材料用量最少、整体刚性最大为优化目标，剔除低应力区域的冗余材料，再结合实际装配需求做工程化修正，最终形成五辐式带镂空减重槽的机臂结构。

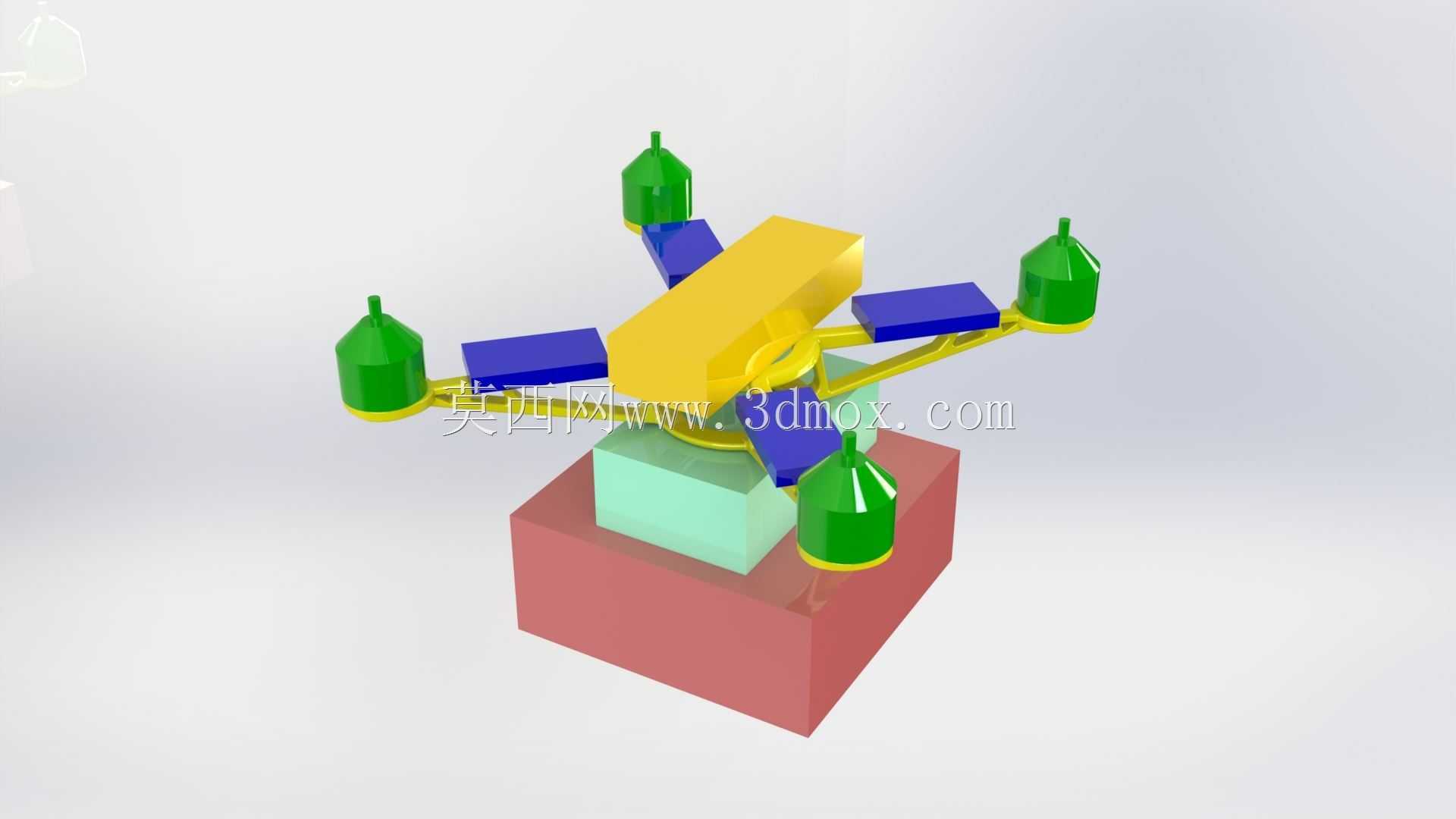

安装边界层面，中心环的内径尺寸适配主流小型飞控板的安装间距，环体预留的安装凸台可直接通过螺丝固定飞控与电池挂载座；四个机臂末端的圆形安装座，预留的四个安装孔位完全匹配22系列、23系列无刷电机的标准安装孔距，无需额外打孔转接即可直接装配电机，机臂的长度设计也充分考虑了8寸到10寸螺旋桨的旋转安全间隙，避免相邻机臂的桨叶发生打桨干涉。

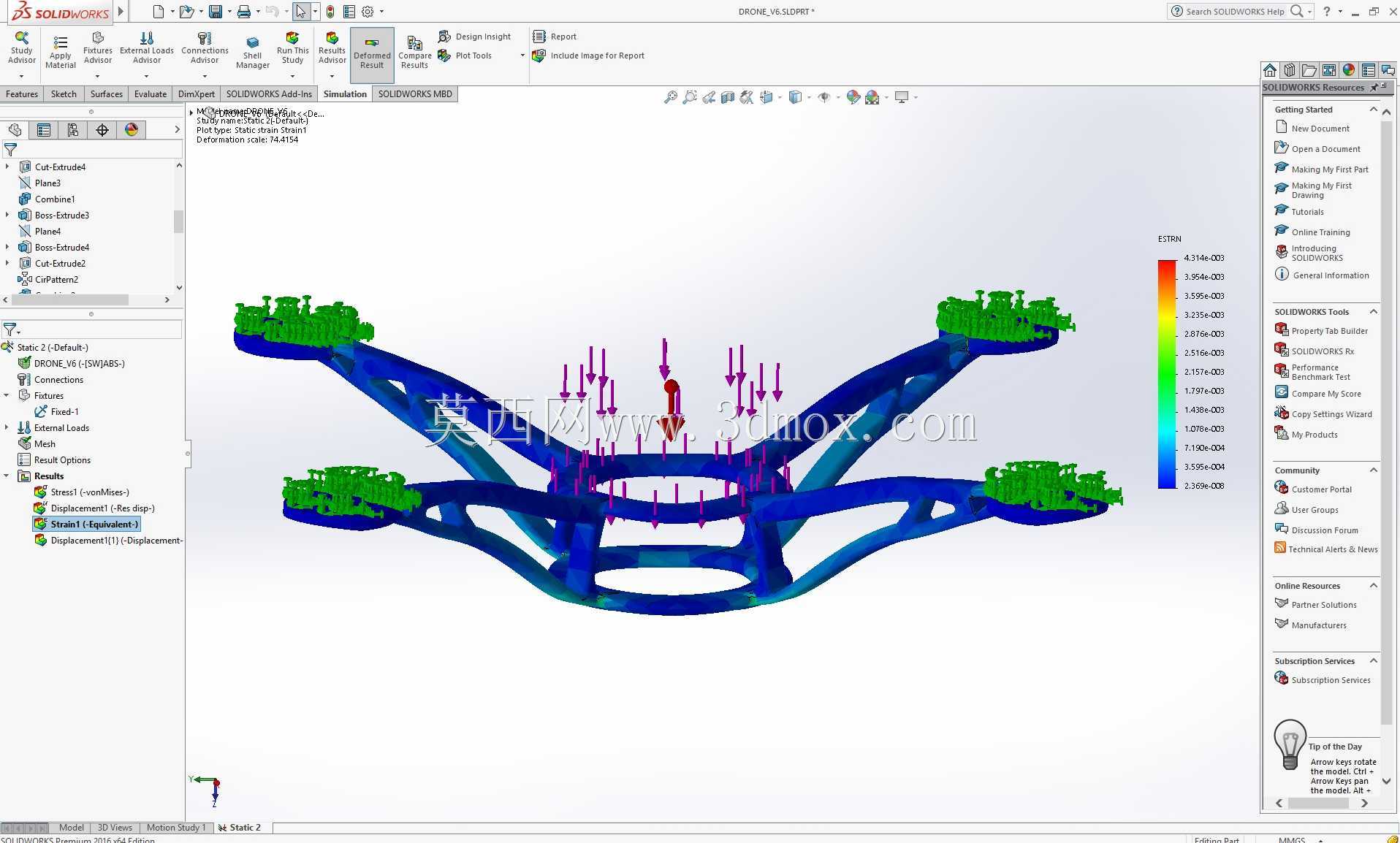

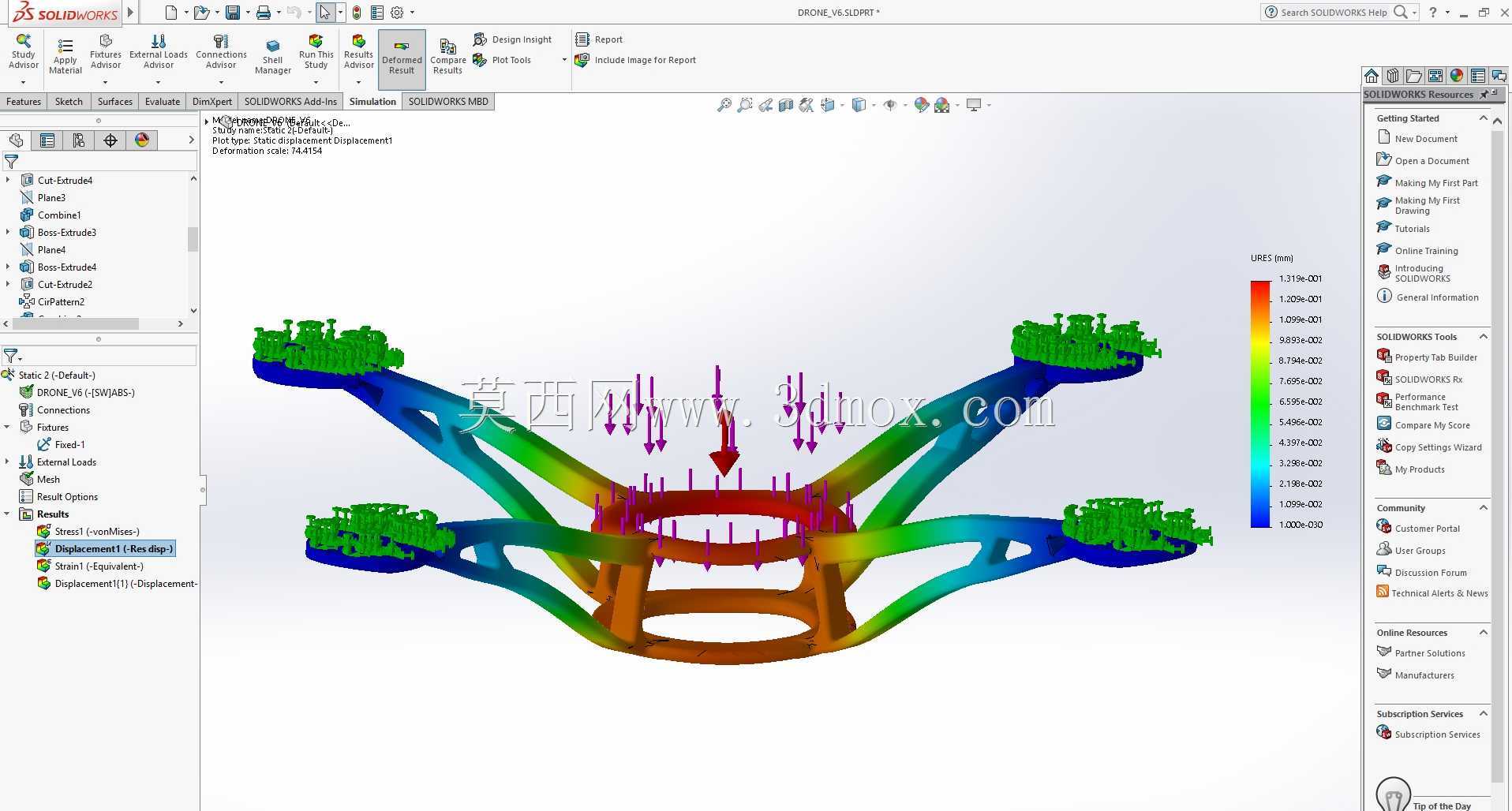

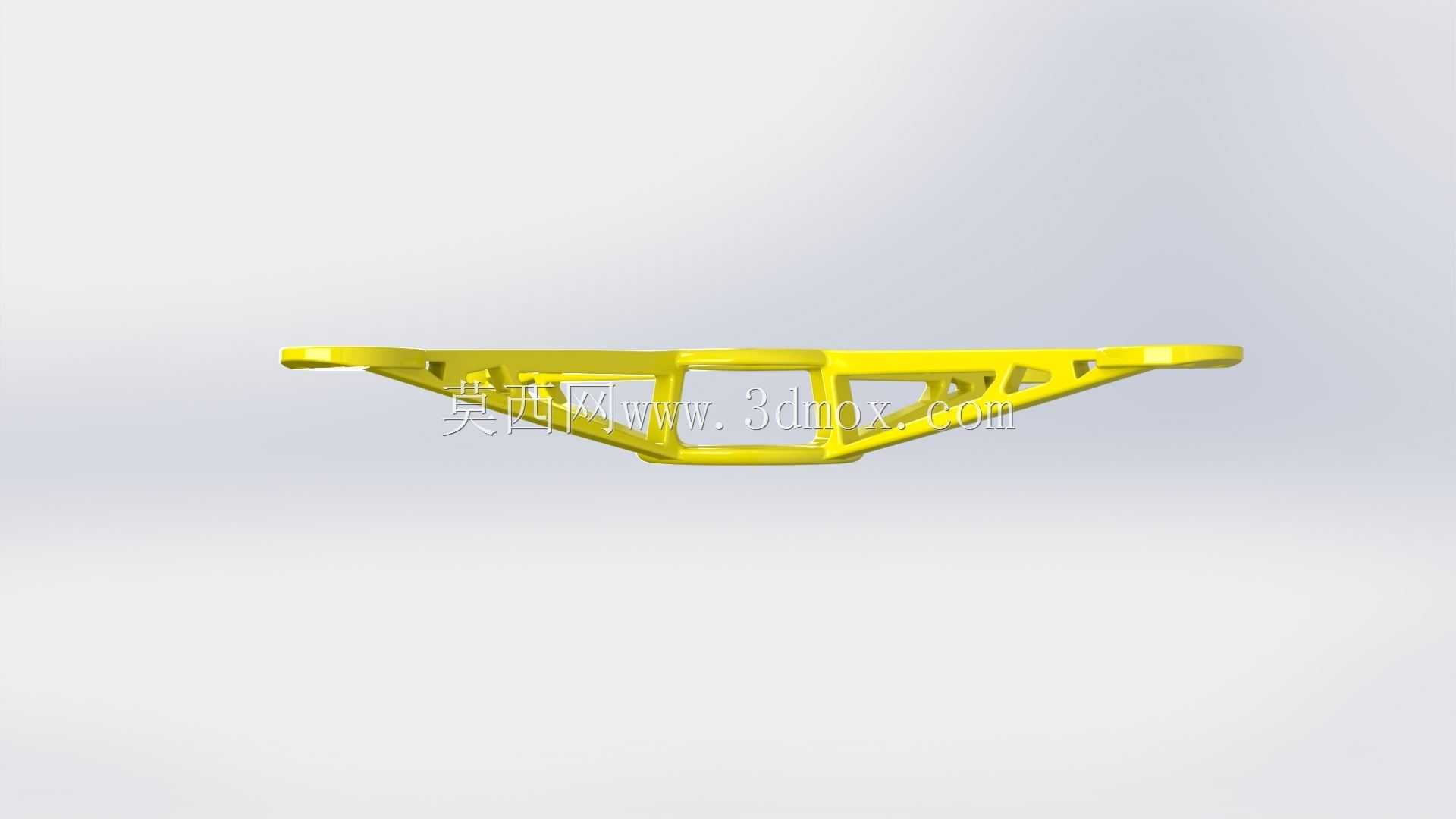

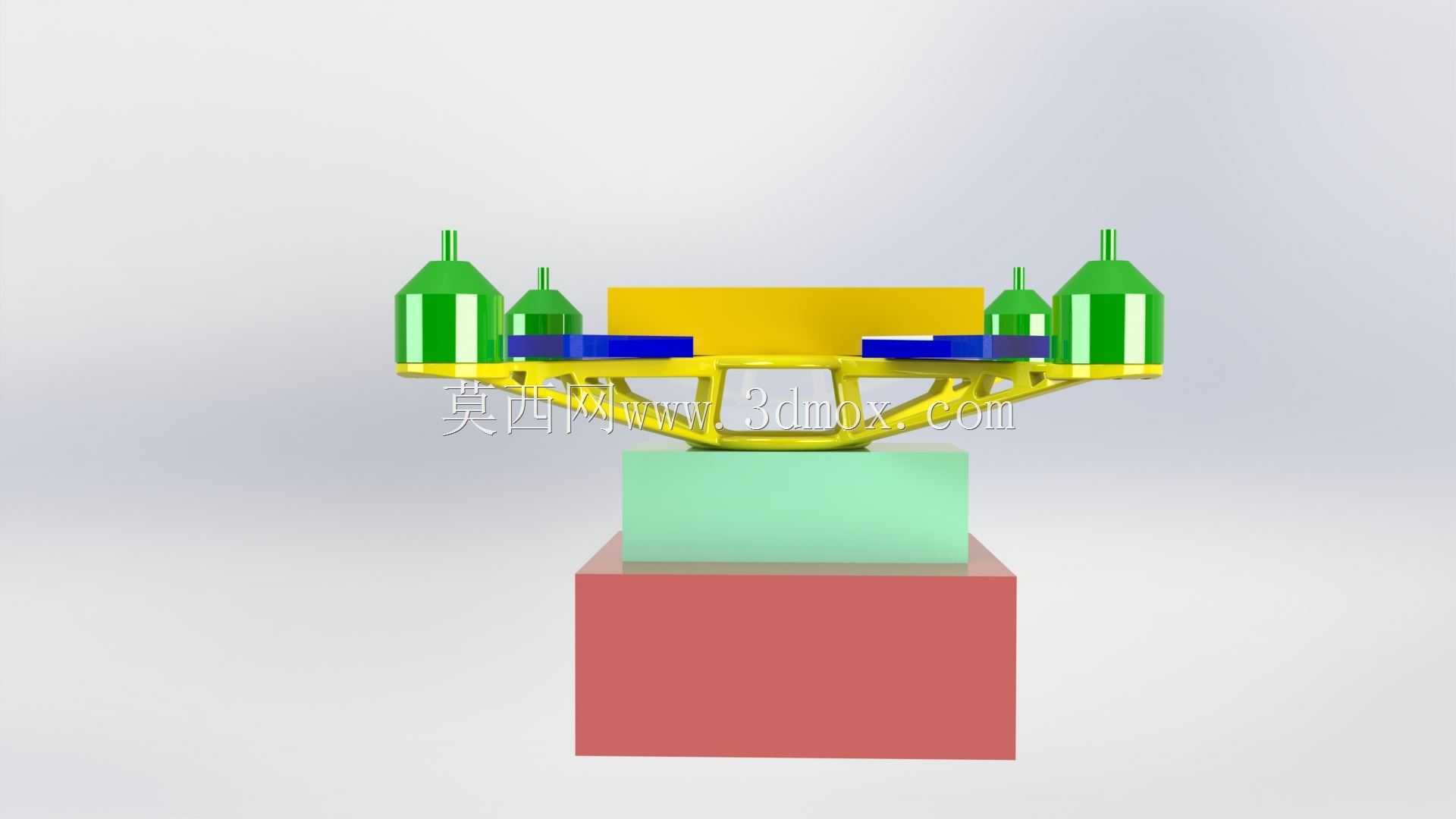

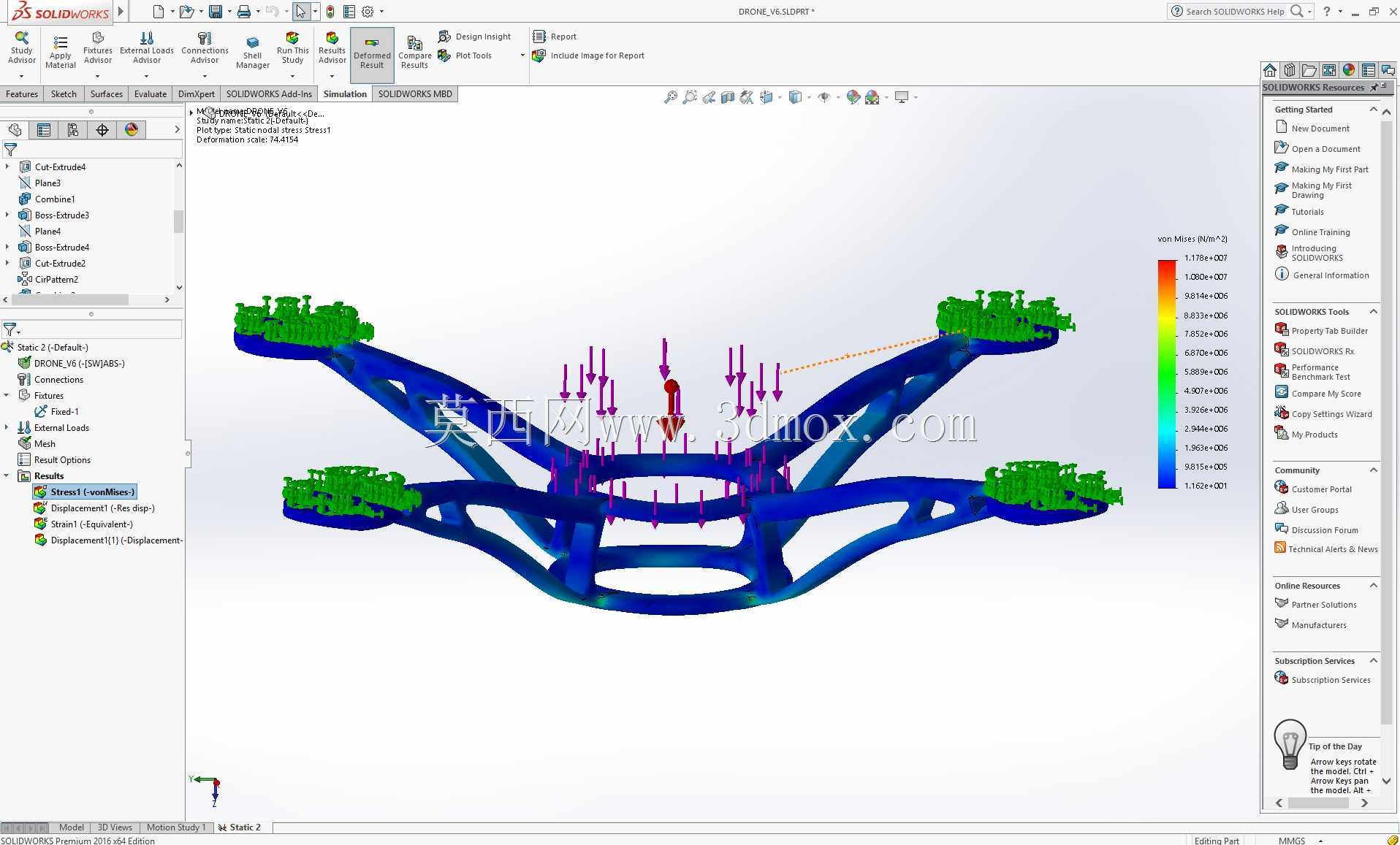

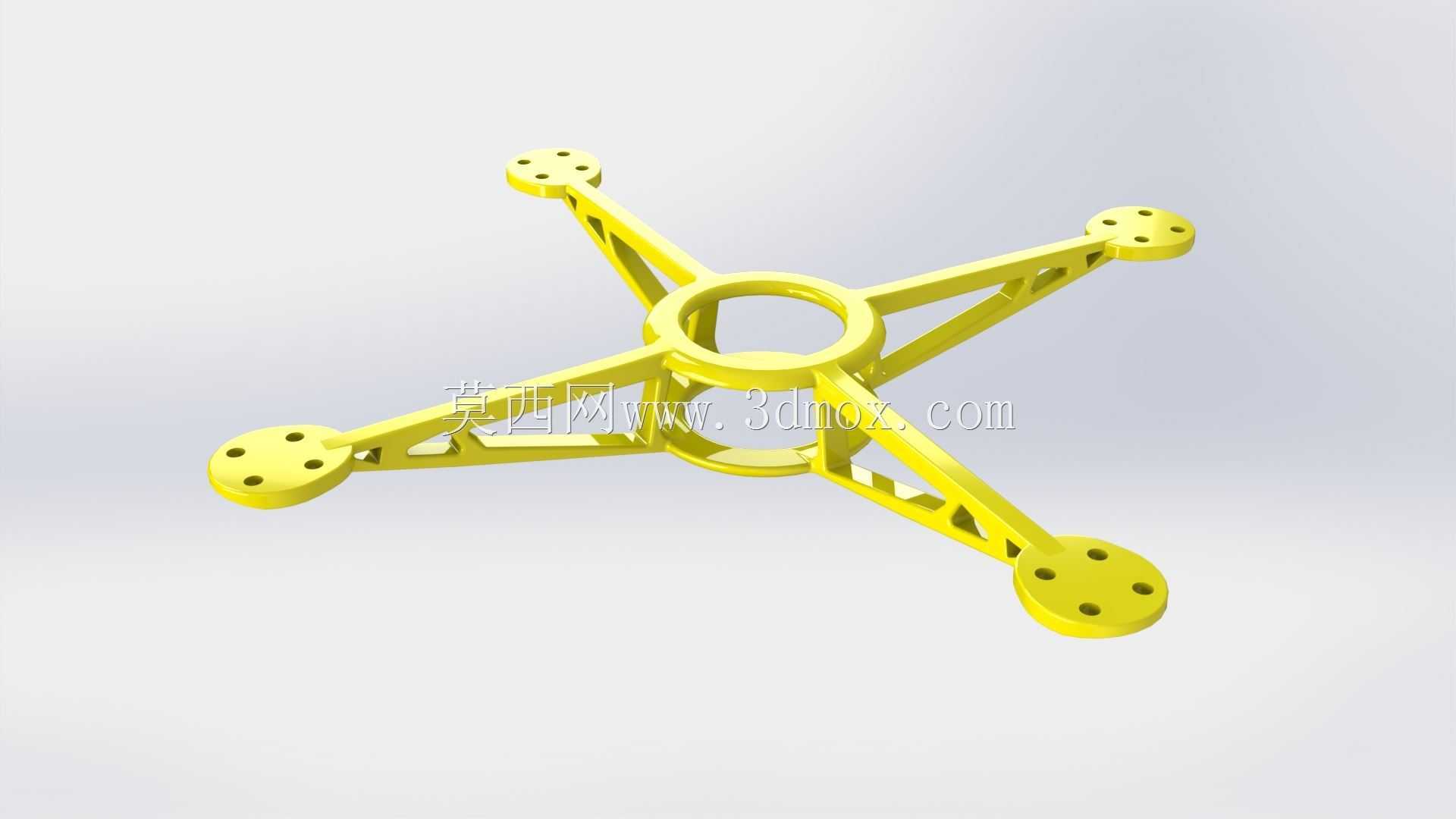

结构特性上，机臂主体采用变截面桁架式设计，在机臂与中心环连接的应力集中区域做了局部加厚过渡，机臂中段通过三角形镂空槽去除非承载区域的材料，既降低了整机自重，提升飞行续航时长，又能保证机臂在电机高速转动、飞行器做急转、升降动作时不会出现过大的形变，避免因机臂震颤导致飞行姿态失控。中心环的上下端面均做了平整化处理，既可以在上层安装GPS模块、图传天线，也可以在下层挂载云台或者小型任务载荷，拓展性能够覆盖多数小型四旋翼无人机的使用需求。

实际装配验证中，该结构的安装公差控制合理，四个机臂端点的同轴度偏差控制在0.2mm以内，能有效降低四个旋翼转动时的动不平衡量，减少飞行过程中的整机振动，提升飞控传感器的采样精度，对于入门级无人机开发者来说，该结构可以直接作为核心承载框架使用，省去自行拓扑计算、结构校核的流程，缩短整机开发周期。
