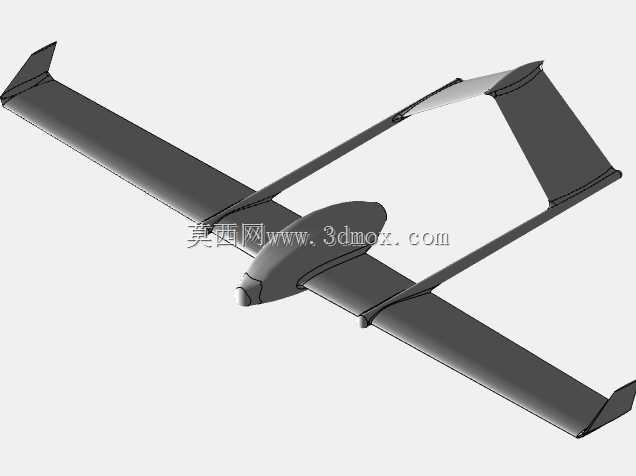

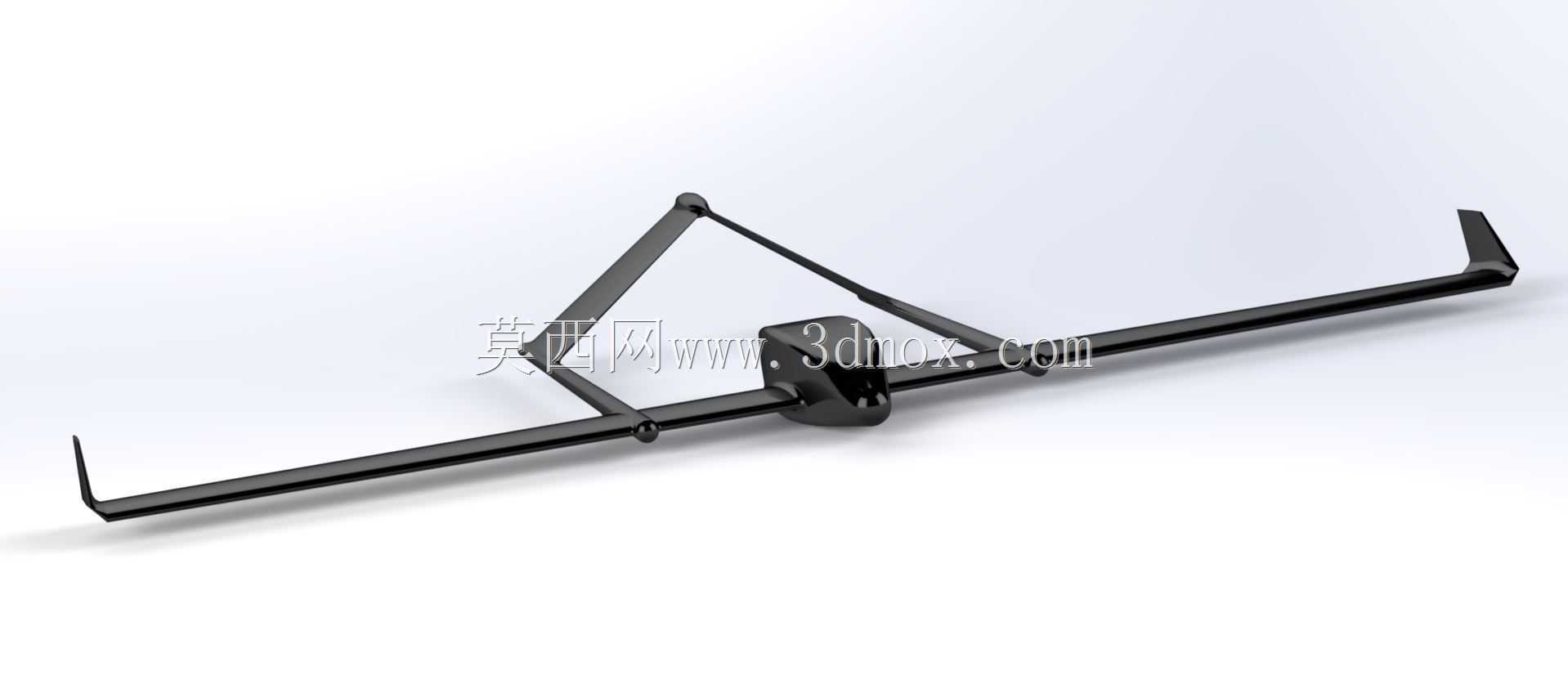

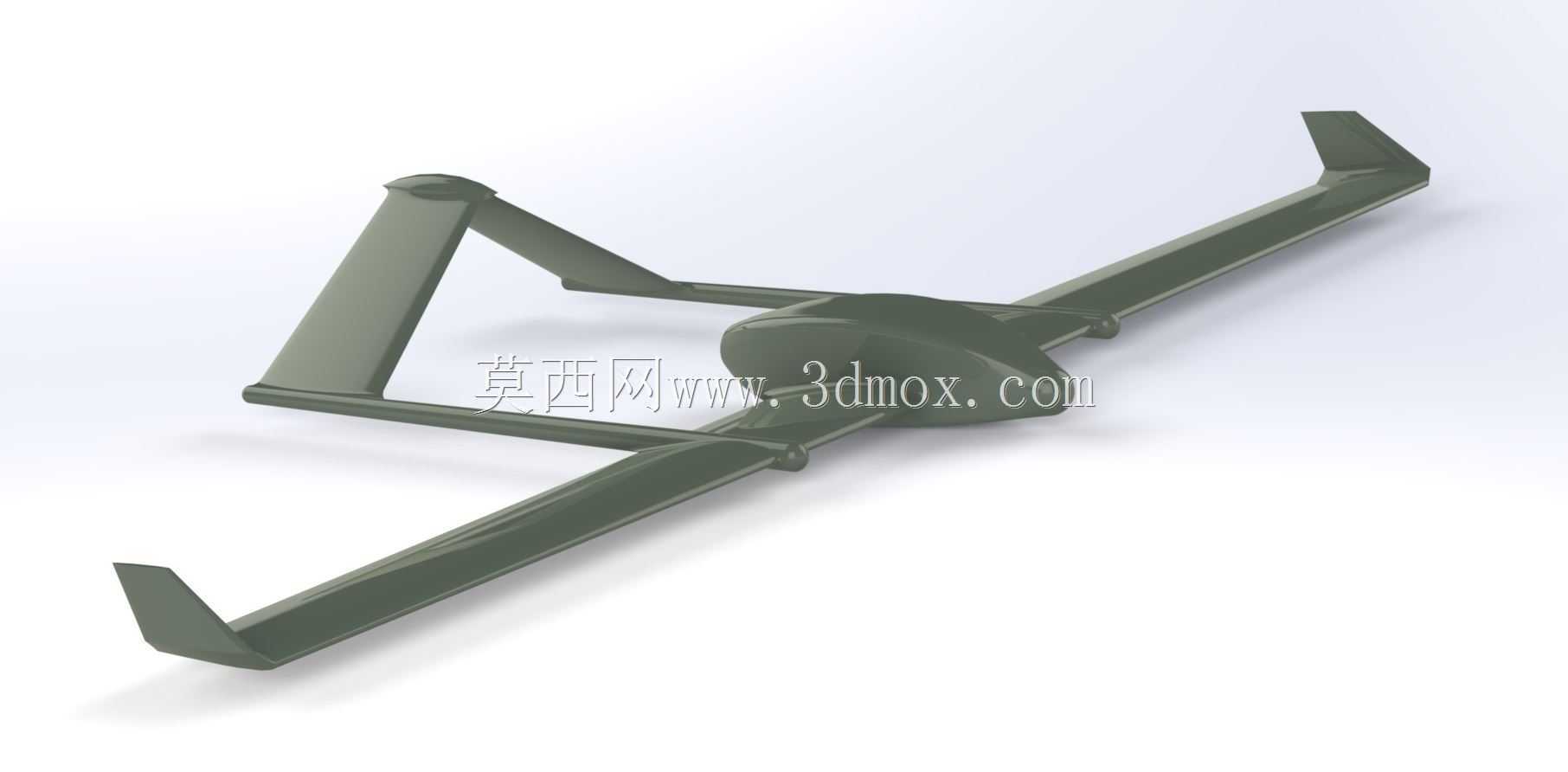

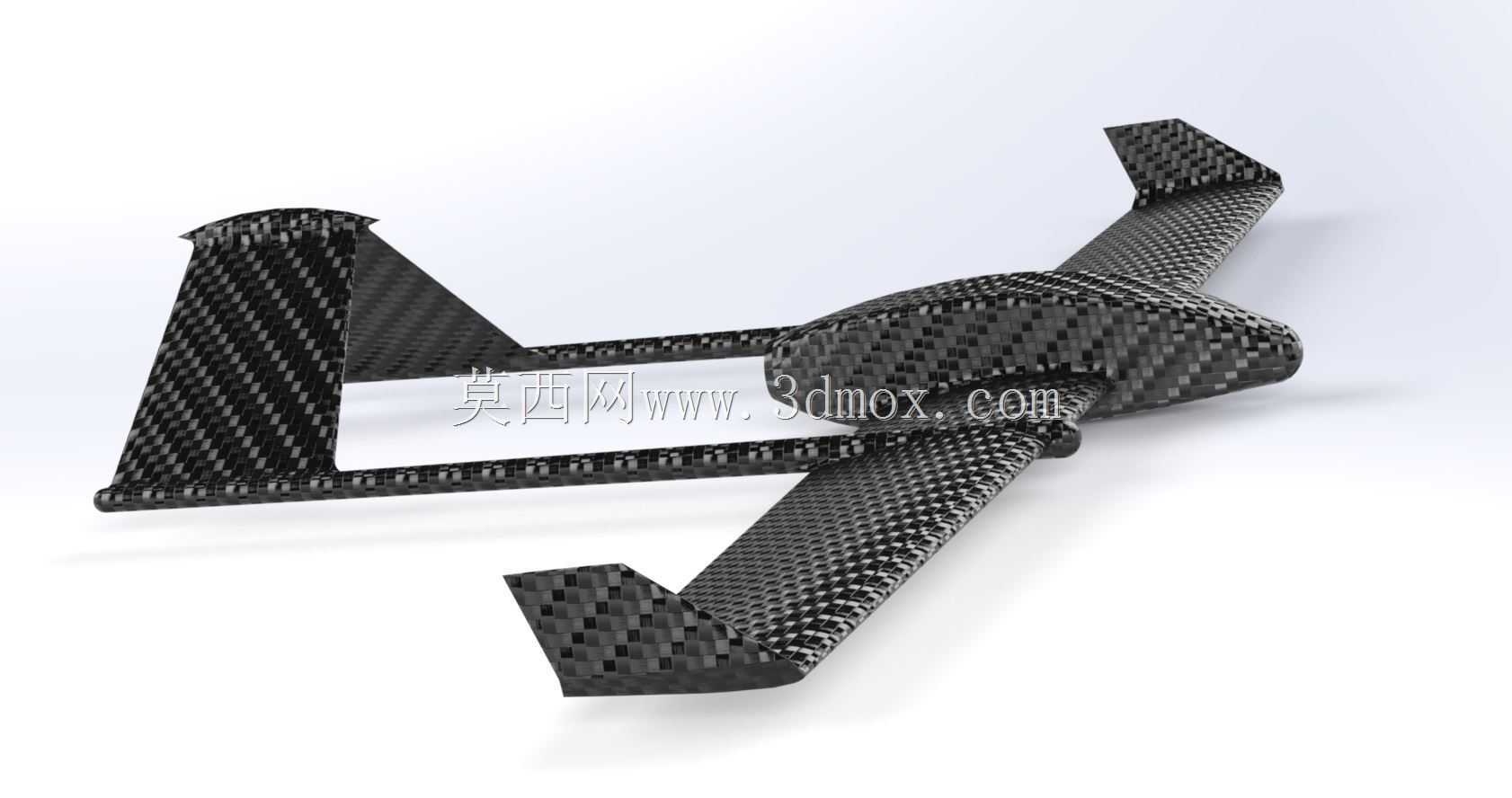

迷彩涂装手抛式固定翼XPH无人机结构设计

这款手抛式固定翼无人机采用飞翼融合式布局设计，整体结构摒弃了传统固定翼的独立平尾与垂尾构型，将翼梢小翼与航向安定面整合为一体化上反结构，在缩小整机收纳尺寸的同时，有效降低了低速飞行阶段的诱导阻力，提升小速度滑翔状态下的航向稳定性。从实际作业场景来看，这类构型的无人机主要适配单兵便携的低空快速侦察、小范围地形测绘作业场景，无需专用发射架或跑道，单人即可完成手抛起飞，配合伞降或擦地降落方式，能够在林间、山地、城市楼宇间隙等复杂狭小场地完成起降作业。

结构设计层面，整机采用模块化快拆思路，机翼与中央机身段通过插接式定位结构连接，无需额外工具即可完成快速组装与拆解，拆解后可装入单兵背囊携带，适配野外作业的携行需求。机身中部的设备舱预留了标准化的航电安装空间，可根据任务需求搭载轻量化可见光摄像头、微型红外传感器或小型大气数据采集模块，设备舱盖采用快拆卡扣固定，方便作业人员快速更换任务载荷或更换电池。动力段采用后置推力式布局，将动力单元布置在机身尾部，既可以避免前拉式螺旋桨在起降阶段触碰地面杂物造成损坏，也能为机头位置的任务载荷腾出无遮挡的安装空间，减少动力振动对载荷成像精度的影响。

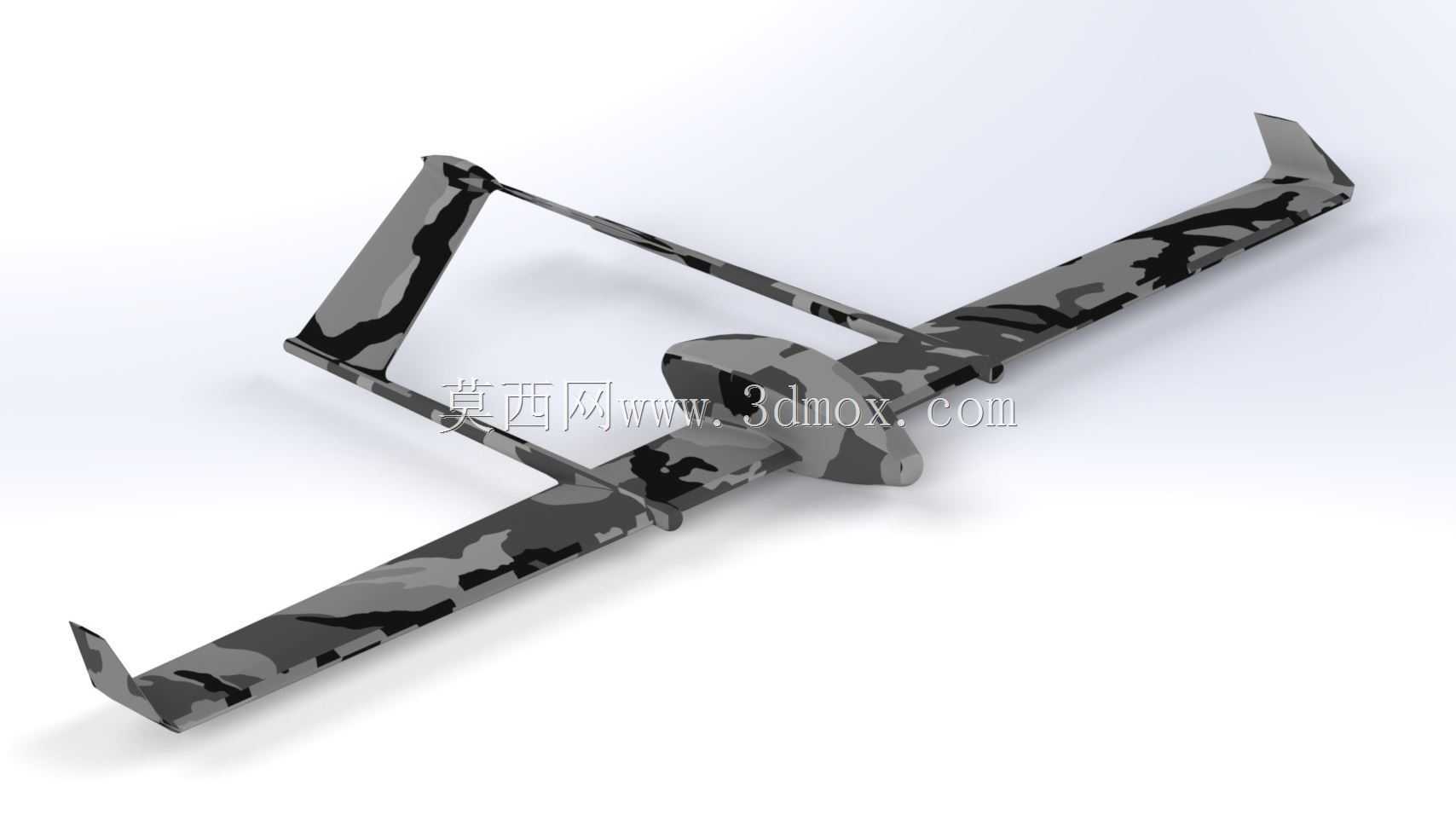

翼面设计采用高升阻比的低速翼型，机翼后缘设置一体化升降副翼，通过混控方式同时实现俯仰与滚转操纵，减少了独立操纵面的结构重量与舵机数量，降低整机空重的同时提升了结构可靠性。翼梢的上折安定面同时承担航向稳定与翼尖整流的作用，相比传统外置垂尾，能够减少侧向雷达反射截面积，适配低可视度作业需求，表面的迷彩涂装也进一步提升了野外作业时的隐蔽性。

安装边界方面，整机翼展控制在单兵可操作的合理范围内，机翼前缘做了圆弧钝化处理，避免手抛起飞时划伤操作人员，机身底部设置了耐磨的滑橇结构，在无起落架的擦地降落过程中能够吸收着陆冲击，保护机身内部的航电设备与结构件。整机重心设计在机翼平均气动弦长的30%位置，配合飞翼布局的天然静稳定特性，即使在小幅气流扰动下也能保持平稳的滑翔姿态，降低操作人员的遥控操纵难度，适配短时间培训即可上手的作业需求。结构件的壁厚设计充分考虑了轻量化与抗冲击需求，机翼前缘采用局部加厚设计，能够承受起降阶段的轻微磕碰，日常作业中的小幅度碰撞不会造成主体结构损坏，降低野外作业的维护成本。
