同轴多翼式伯劳构型RC直升机结构设计

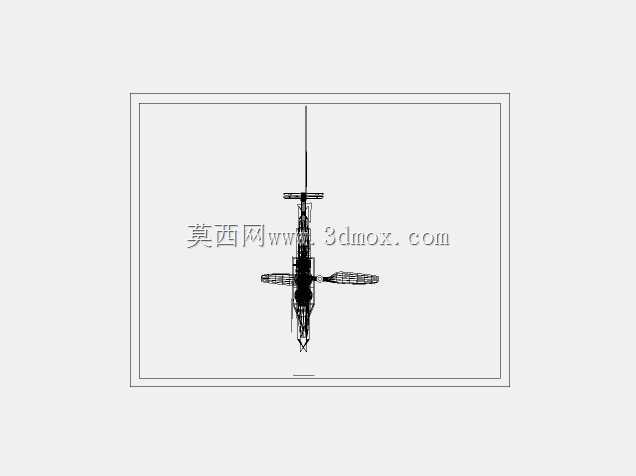

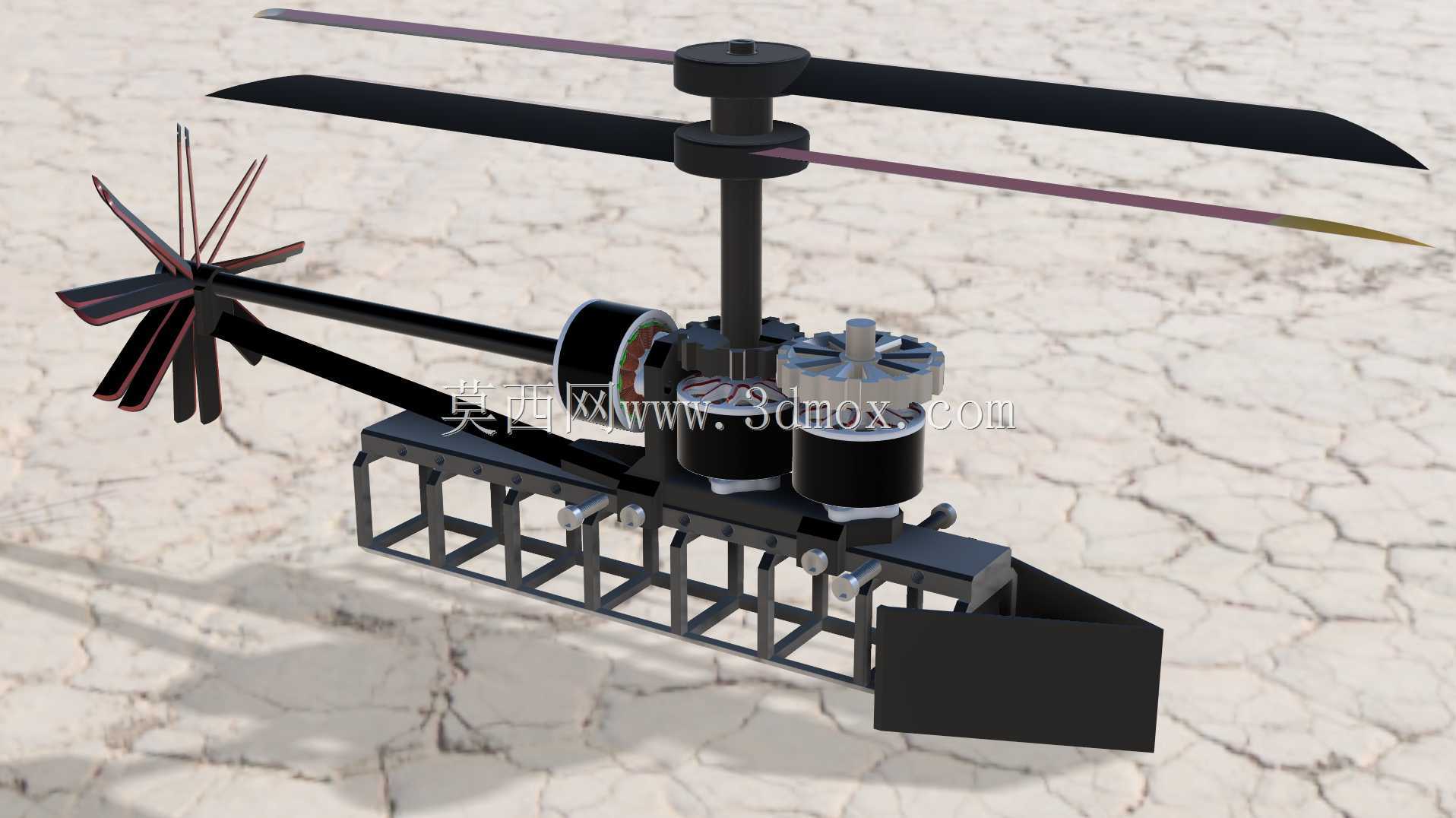

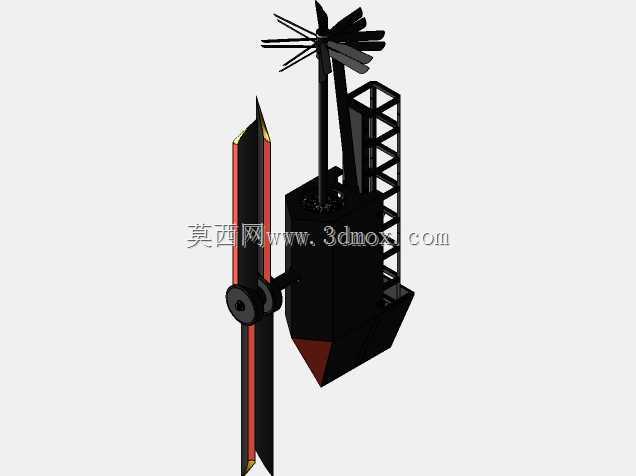

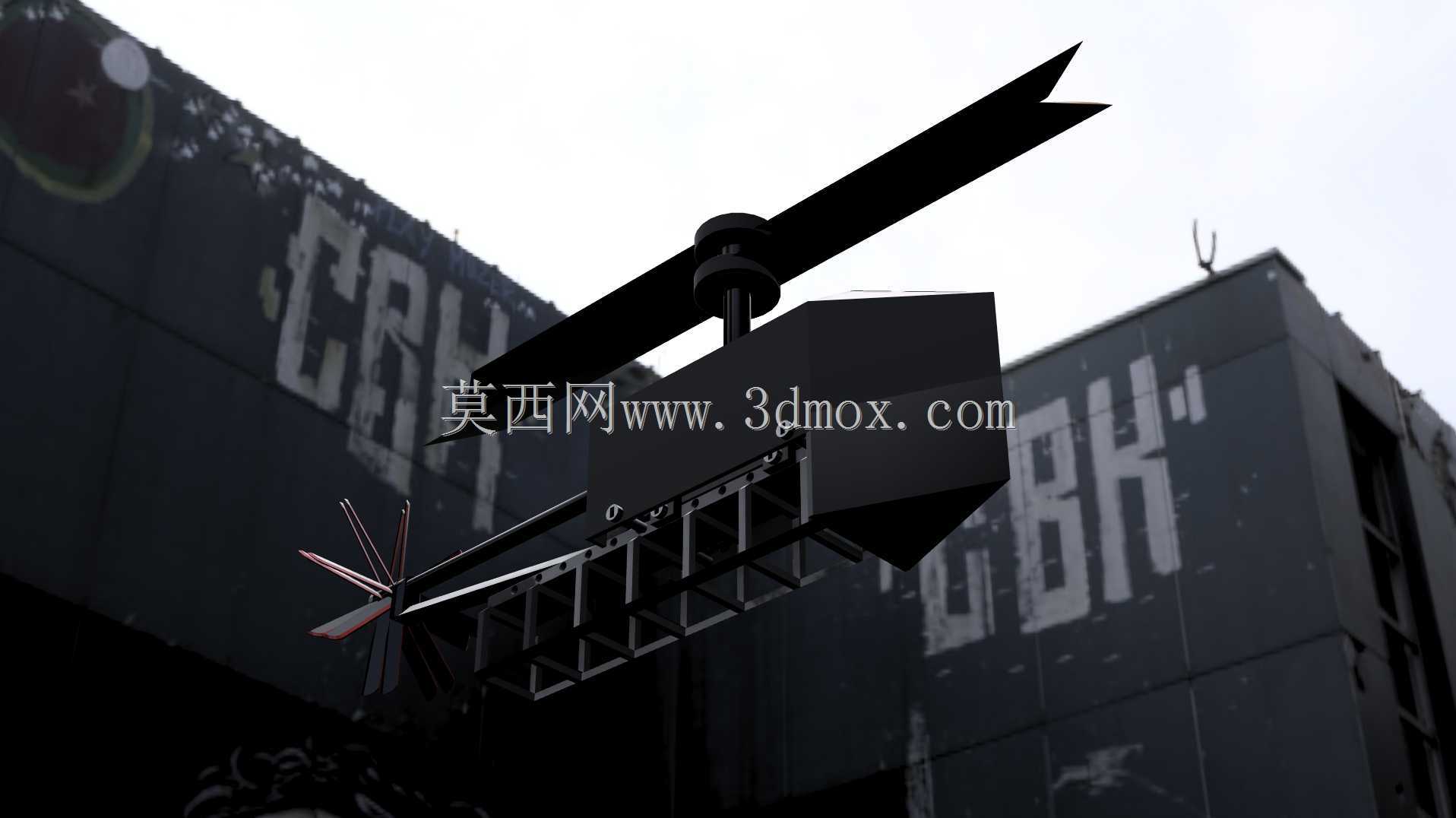

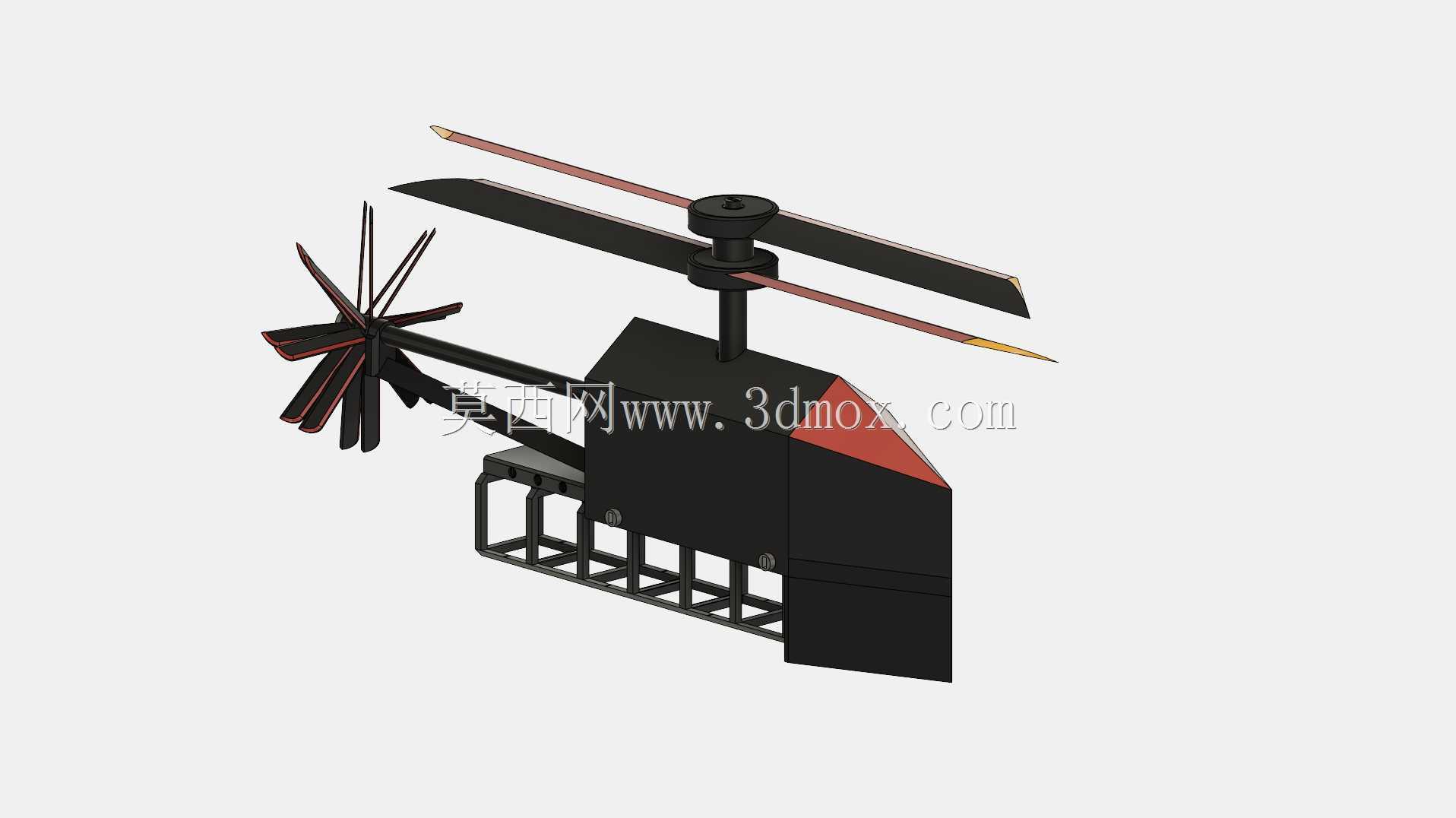

这款同轴多翼构型的RC直升机，核心定位面向航模测试、小型载荷航拍验证以及低空低速飞行特性实验场景，区别于常规单旋翼带尾桨的航模直升机，其采用上下共轴反转双旋翼作为主升力结构，省去了传统尾桨的反扭矩抵消传动链路，能在更小的起降空间内完成姿态调整，适配室内外小范围飞行测试的需求。从结构设计逻辑来看，主旋翼采用上下两层桨毂同轴安装的布局，两层旋翼转速匹配反向旋转，可直接抵消旋翼旋转产生的反扭矩，尾部设置的多翼式结构并非传统推力尾桨，而是承担航向微调与飞行姿态稳定的作用，在急转、侧飞动作时能提供额外的气动阻尼，避免同轴机型常见的航向飘移问题。机架部分采用镂空桁架式结构设计，在保证结构刚度的前提下尽可能降低自重，桁架的横梁间距预留了标准电子调速器、飞控模块、动力电池的安装位，三个电子调速器可直接通过扎带固定在机架纵梁上，飞控模块安装在机架重心位置的预留平面，电池舱设置在机架前部下方，可通过调整电池前后位置配平整机重心，适配不同重量的任务载荷挂载。动力单元采用双电机直驱主旋翼轴的布局，两个电机对称布置在主减速器两侧，通过齿轮组将动力输出到同轴的内外旋翼轴，保证上下旋翼转速同步且转向相反，传动链路短，传动损耗比皮带传动的同轴航模更低，维护时仅需检查齿轮啮合间隙即可，无需频繁调整皮带张紧度。安装边界方面，主旋翼旋转直径控制在常规450级航模直升机的尺寸范围内，尾部多翼结构的旋转半径远小于传统尾桨，整机收纳时无需拆卸主旋翼即可放入常规航模收纳箱，机架底部预留了通用挂载孔位，可加装小型摄像头、抛投模块等任务载荷，挂载点位于整机重心正下方，挂载后不会引入额外的俯仰配平力矩。实际飞行场景中，该构型的直升机抗风性能优于同尺寸单旋翼航模，同轴双旋翼的升力冗余更高，单个电机出现动力衰减时仍能依靠另一组动力维持可控迫降，适合新手进行航模飞行练习，也可作为小型无人机验证平台，测试不同旋翼翼型、不同飞控参数下的飞行表现，桁架式机架的抗摔性能优于板式机架，轻度坠机时仅需更换变形的旋翼即可，机架结构不会出现不可逆损坏，降低了日常测试的维护成本。
