航空用铝制三角结构飞机轴承承力架

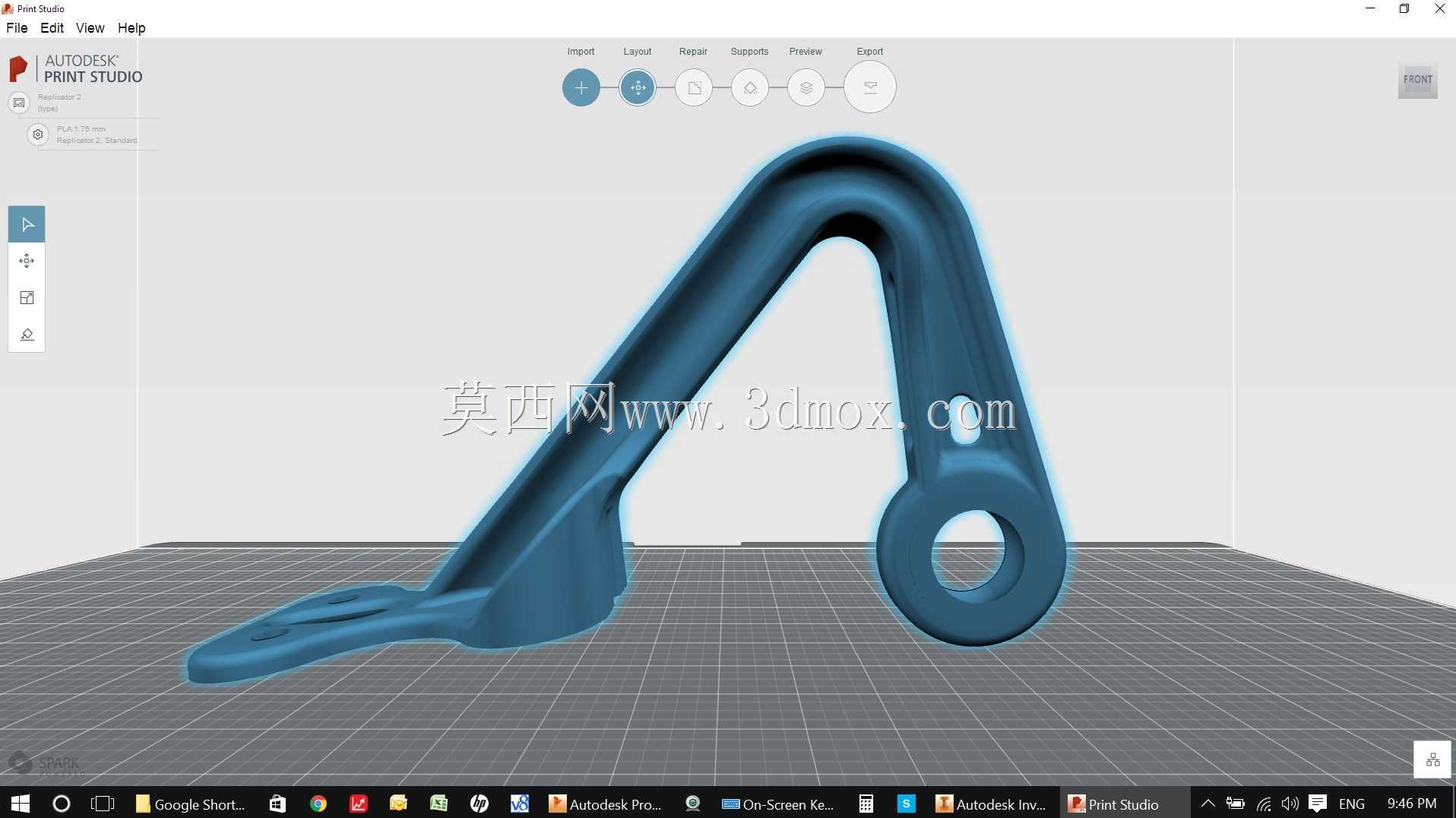

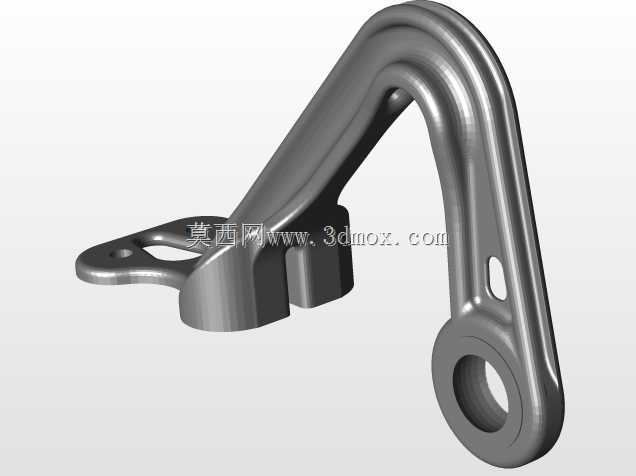

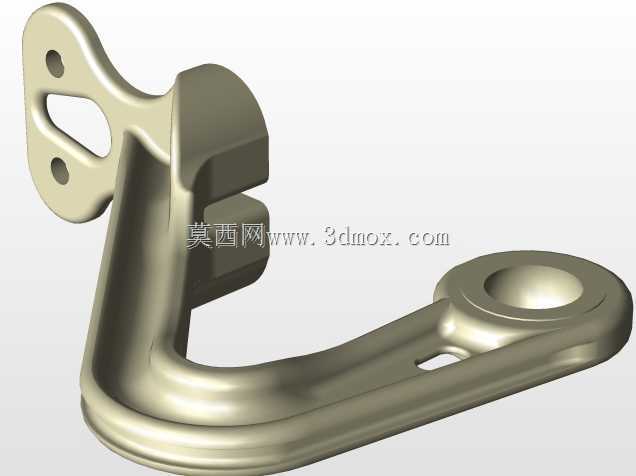

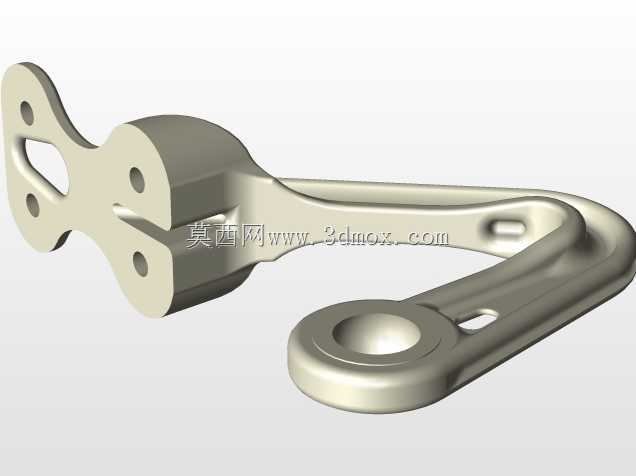

该承力支架属于航空机载结构连接件范畴，主要应用于轻型通航飞机的操纵系统或小型动力附件的安装点位，承担轴承组件的定位支撑与载荷传递作用，在飞行过程中需持续承受交变气动载荷、发动机振动载荷以及操纵动作带来的瞬时冲击载荷，是连接机身结构与转动部件的关键受力零件。整体采用三角构型的力学设计逻辑，依托三角形结构的固有稳定性实现载荷的均匀分散，长斜臂作为主承力路径，将轴承点位的径向与轴向载荷顺畅传导至底部安装面，避免局部应力集中引发的结构疲劳失效。底部安装端设置有两个同轴定位孔，可通过螺栓组件与机身预埋的刚性安装板实现刚性连接，安装孔位的同轴度公差控制在0.02mm范围内，保证安装后支架无偏斜错位，不会给配套轴承带来附加安装应力。端部的轴承安装孔为整圆通孔结构，孔壁加工精度满足IT7级公差要求，可适配标准系列深沟球轴承或关节轴承的压装需求，孔端预留有轴承轴向定位的台阶面，无需额外加装定位挡圈即可限制轴承的轴向窜动。零件整体采用铝合金材质加工，在保证结构强度满足载荷要求的前提下尽可能降低自身重量，适配航空装备对零部件轻量化的严苛要求，结构设计阶段已完成多工况载荷下的强度校核，覆盖常规飞行、机动飞行、极端振动等不同使用场景的受力状态，最低安全系数满足航空结构件的设计规范要求。支架的外形轮廓经过倒角与圆弧过渡处理，所有棱边均做R1以上的圆角处理，避免尖锐边角带来的应力集中问题，同时减少装配过程中对操作人员的划伤风险，也能降低飞行过程中尖锐结构引发的气动噪声。安装时需注意以底部安装面为定位基准，先穿入定位销完成孔位对齐，再按对角顺序逐步拧紧安装螺栓，保证安装面完全贴合无间隙，避免螺栓受剪引发连接失效。该结构的受力路径简洁直接，无冗余的结构设计，在满足所有使用功能的前提下将零件重量控制在较低水平，适合作为轻型飞机、无人机等对重量敏感的航空装备的轴承支撑结构使用，也可经过尺寸适配后应用于地面自动化设备的转动部件支撑场景。
