商用适配型按压式皂液出液结构设计

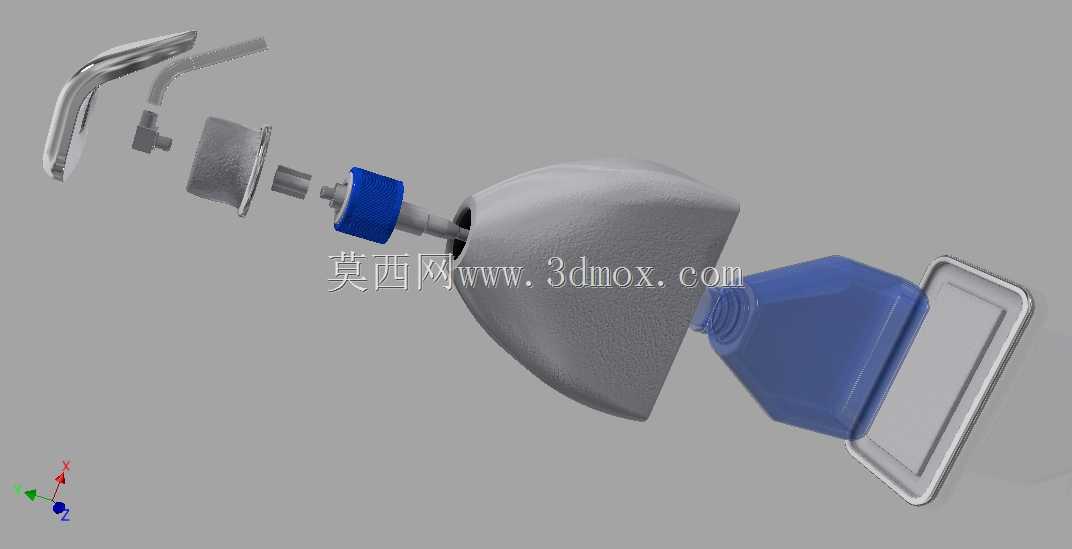

　　这套皂液出液结构主要面向商用公共盥洗场景做适配设计，可直接匹配市面流通的标准规格大容量洗手瓶，无需对瓶身做额外改模加工，就能完成整套出液组件的装配，适配商超、餐饮门店、公共卫生间等高频使用场景的皂液供给需求。从实际使用逻辑出发，整套结构采用按压触发的出液方式，用户按压出液头端的按压帽时，内部的活塞结构会在泵腔内形成瞬时负压，将瓶内存储的皂液通过吸液管抽取到泵腔，再通过出液嘴定量排出，单次按压的出液量控制在1.2-1.5ml区间，既能够满足单次手部清洁的皂液用量需求，也能避免单次出液过多造成的皂液浪费，适配高频次公共使用场景下的耗材成本控制需求。结构设计上做了模块化拆分，整套组件分为出液弯管、按压帽、泵体活塞组件、密封连接座、

　　瓶身适配盖、吸液管几个独立模块，各模块之间采用卡扣加密封圈的配合方式，没有采用复杂的螺纹旋接结构，装配时只需要将各模块沿装配方向对位卡合，再将连接座与标准瓶口旋紧即可完成整套组装，装配工序简单，不需要专用工装辅助，能够大幅降低批量组装的人工耗时。密封结构是这套设计的核心优化点，在泵体与连接座的配合位置、活塞与泵腔的配合位置、连接座与瓶口的配合位置都设置了对应规格的硅胶密封件，其中泵腔位置的密封件采用唇形密封结构，在活塞往复运动的过程中能够始终保持与泵腔内壁的贴合度，既能够保证负压抽取的效率，避免出现空按不出液的问题，也能够长期耐受皂液的弱酸碱腐蚀，不会在长期使用后出现密封失效漏液的问题。安装边界方面，

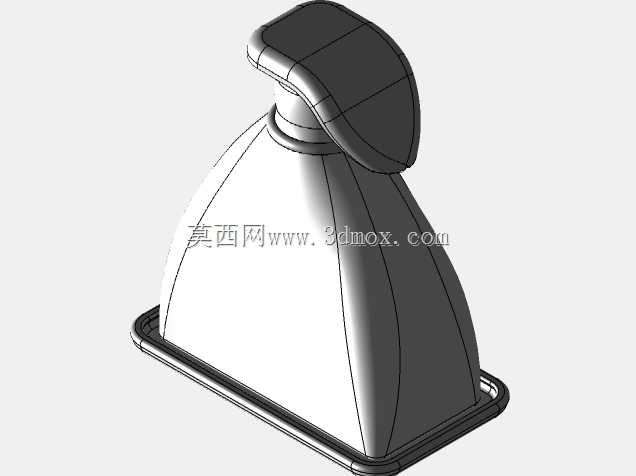

　　整套结构适配的瓶口为市面通用的28牙标准螺纹瓶口，瓶身适配盖的外沿直径为38mm，能够覆盖瓶口周边的瓶身凸起结构，避免装配后出现缝隙；整套泵体插入瓶身的长度为115mm，适配瓶身内部高度120mm以上的标准洗手瓶，吸液管末端做了斜切处理，能够贴合瓶底的内凹弧度，保证瓶内皂液剩余量较少时依然能够正常抽取，减少皂液残留浪费。出液弯管的伸出长度为45mm，出液嘴的垂直高度距离安装基面130mm，用户伸手接液时不会出现手部磕碰瓶身的问题，出液角度向下倾斜15度，按压出液时皂液能够准确落到用户掌心位置，不会出现皂液滴落污染台面的问题。结构的运动行程做了限位设计，按压帽的下压行程为12mm，下压到行程终点时会有硬限位结构阻挡，

　　避免用户用力过大导致活塞结构脱出泵腔，复位弹簧采用304不锈钢材质，弹簧的弹力曲线经过匹配调校，按压力度控制在15-20N区间，成年人单指即可轻松按压触发，不会出现按压力度过大导致老人儿童使用困难的问题，同时弹簧的复位速度控制在0.8s左右，按压松开后能够快速复位完成泵腔的皂液补充，支持连续快速按压出液，适配高峰时段多人连续使用的场景需求。整套结构的外露部件做了圆弧过渡处理，没有尖锐的棱角结构，公共场景使用时不会出现磕碰划伤的风险，外露的金属出液弯管表面做了抛光镀铬处理，既能够提升表面的耐脏污性能，日常清洁时只需要用抹布擦拭即可去除表面残留的皂液污渍，也能够匹配商用场所的卫浴装修风格，不会出现外观突兀的问题。在结构可靠性验证层面，整套泵体结构经过一万次以上的按压疲劳测试，各配合位置的磨损量控制在0.02mm以内，长期使用后不会出现出液量衰减、密封失效的问题，适配商用场景下高频率、长周期的使用需求，不需要频繁更换出液组件，降低后期的维护成本。
