车用枢轴式油门踏板结构设计方案

　　该油门踏板总成主要应用于乘用车辆、轻型商用车辆的驾驶舱操控区域，是驾驶员向车辆动力系统传递动力输出需求的核心操控部件，直接关联车辆行驶过程中的动力响应逻辑与驾驶操作安全性，其结构可靠性直接决定驾驶操作的脚感一致性、信号输出稳定性以及长期使用的耐久表现。从实际装车使用场景来看，该踏板安装于驾驶舱驾驶员侧前方的防火墙下方区域，安装基面为车身冲压焊接形成的平整安装位，需要在驾驶员踩踏行程范围内无周边零部件干涉，同时要适配驾驶舱内地毯、隔音垫的铺设厚度，预留足够的踩踏操作空间，避免踏板动作过程中与周边内饰件、线束管路发生剐蹭卡滞。

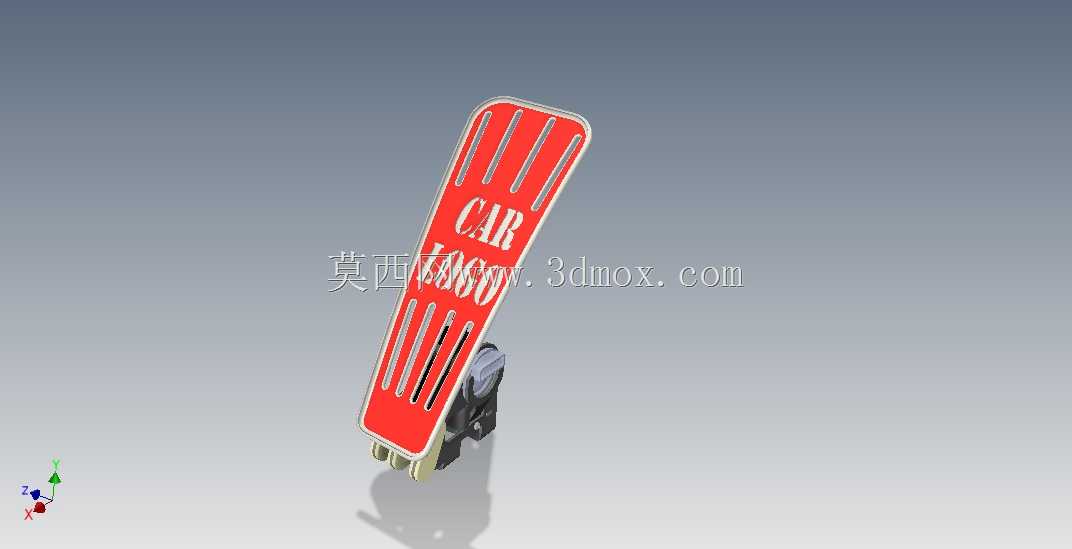

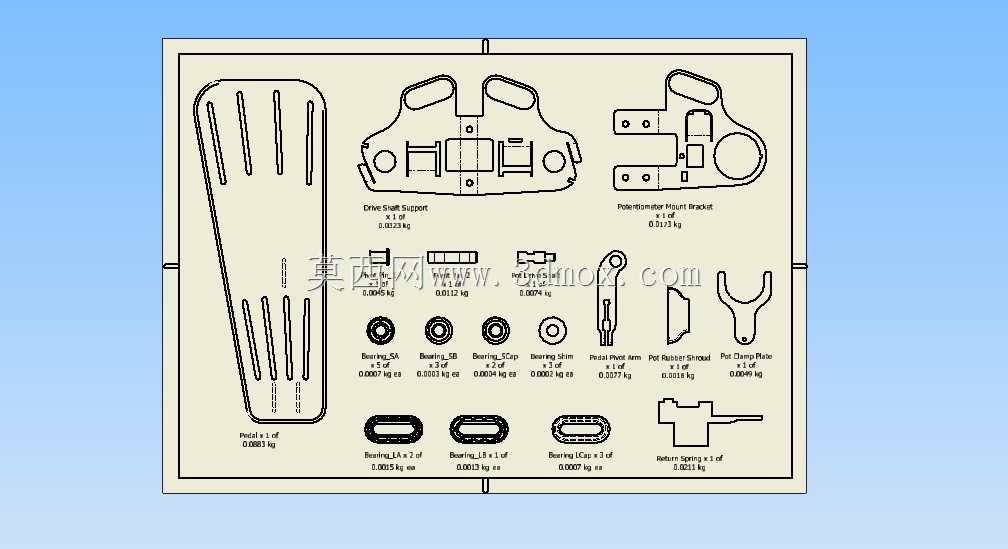

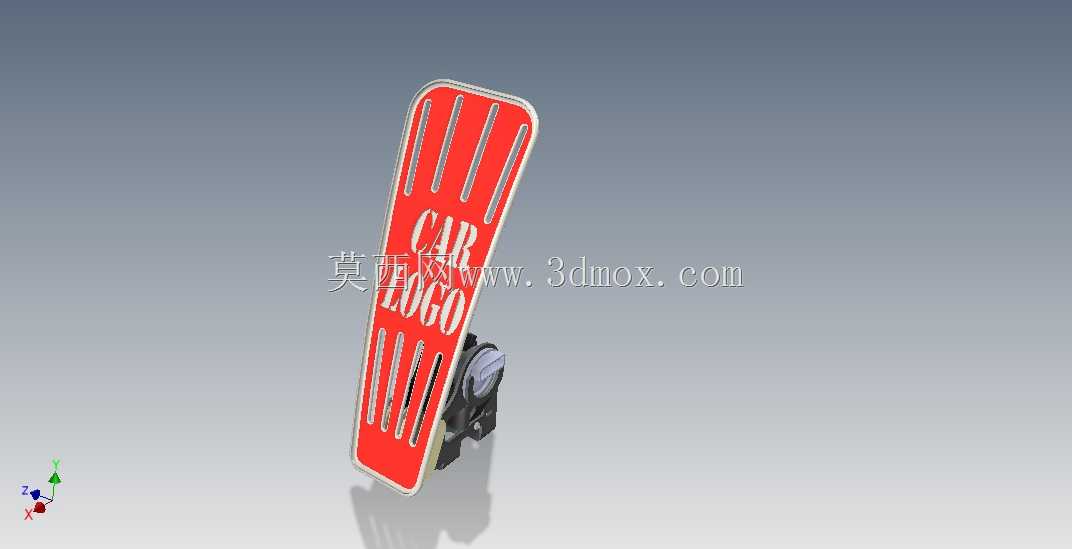

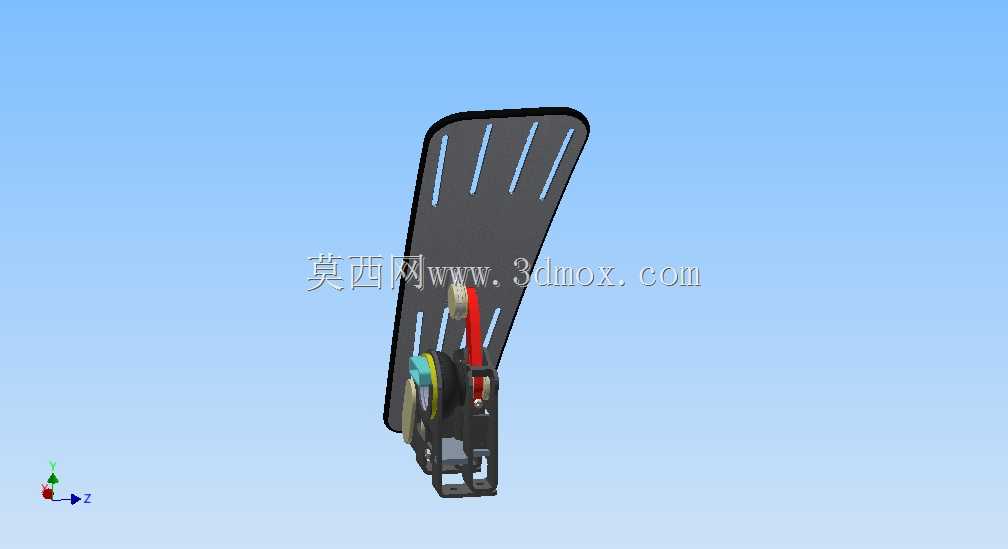

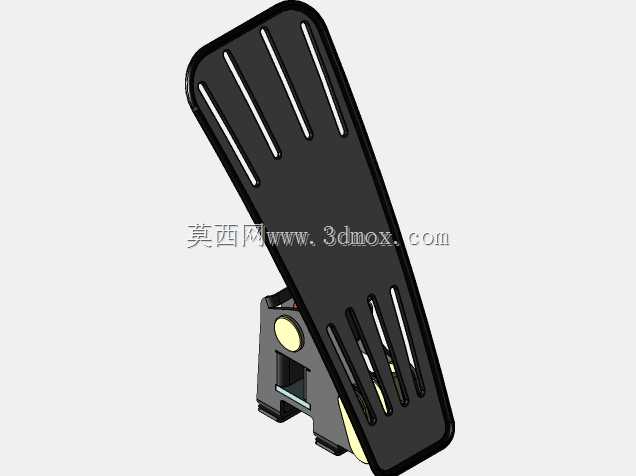

　　在功能特性设计上，该踏板总成做了多维度的细节优化：首先针对电位器的防护需求，专门设计了一体式橡胶护罩结构，可有效阻挡驾驶舱内可能渗入的雨水、洗车积液，以及日常使用过程中积累的灰尘、鞋面带入的泥沙碎屑，避免电位器内部触点因为异物侵入出现接触不良、信号跳变的问题，保障油门位置信号输出的线性度与稳定性；枢轴销位置专门做了防脱固定结构设计，避免长期反复踩踏过程中枢轴销出现轴向窜动甚至脱出的故障，保障踏板转动副的连接可靠性。踏板的受力结构件采用多种工艺组合实现，主体承载的安装支架采用钢板经切割、弯曲（或冲压）成型后通过点焊拼接为整体，兼顾结构强度与生产工艺性，踏板臂部分采用铸铝材质，与钢制支架可实现同安装接口的互换适配，可根据不同车型的成本定位、重量控制需求灵活选择配置；转动副位置配置了S/S材质驱动轴与枢轴销，搭配注塑成型的耐磨垫片以及2件专用轴承，大幅降低转动过程中的摩擦阻力，让踏板踩踏过程的阻尼感均匀线性，长期使用也不会出现卡滞、异响的问题，整套组件完成装配后的总重量控制在220克，符合整车轻量化的设计要求。

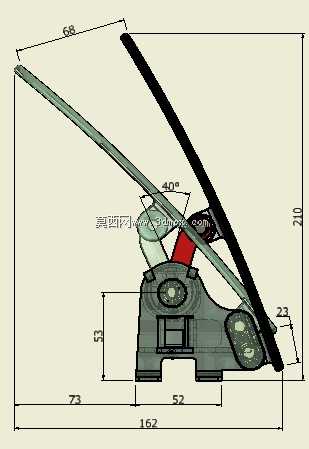

　　从安装边界与外形尺寸来看，整套踏板总成的安装底座横向宽度为52mm，底座两个安装点位的横向跨度适配主流车型的防火墙安装孔位标准，底座到踏板臂初始位置的垂直高度为52mm，踏板完全释放状态下的臂展总长度为68mm，整套踏板总成沿踩踏方向的总纵深尺寸为162mm，踏板臂的有效踩踏行程对应40°的转动角度，踏板末端的踩踏面在全行程内的位移量为23mm，安装底座前端到总成最外侧的横向尺寸为73mm，所有尺寸参数均预留了与周边内饰、隔音层的安全间隙，既不会因为尺寸过大导致安装时与周边件干涉，也不会因为尺寸过小导致踩踏行程不足、脚感不适的问题。

　　在设计思路的落地过程中，首先围绕驾驶员的操作人机工程学要求确定踏板的转动角度范围与踩踏力曲线，确保踩踏过程中脚踝的转动角度处于舒适区间，长时间驾驶不易产生疲劳；其次针对不同配置车型的需求做了模块化的结构设计，铸铝踏板臂与钢制踏板臂采用完全一致的安装接口与转动配合尺寸，可在同一条生产线上实现混线装配，不需要额外调整工装夹具，降低生产与售后配件的管理成本；转动副的耐磨设计充分考虑了整车全生命周期的使用频次，按照百万次以上的踩踏寿命做磨损余量设计，轴承与耐磨垫片的配合间隙控制在合理范围，既不会因为间隙过大导致踏板松旷，也不会因为间隙过小导致低温环境下转动卡滞；橡胶护罩的结构采用翻边卡接的固定方式，不需要额外的紧固件即可实现可靠固定，装配工序简单，同时后期维护时拆卸方便，可快速完成电位器的检查与更换。整套结构没有采用冗余的复杂设计，所有结构特征都围绕实际使用中的可靠性、装配便捷性、操作舒适性展开，既满足整车厂的量产装配工艺要求，也能适配售后维修的配件替换需求，在结构强度、重量控制、成本控制三者之间找到了合理的平衡点。
