农用机械人字花纹窄基轮胎结构设计

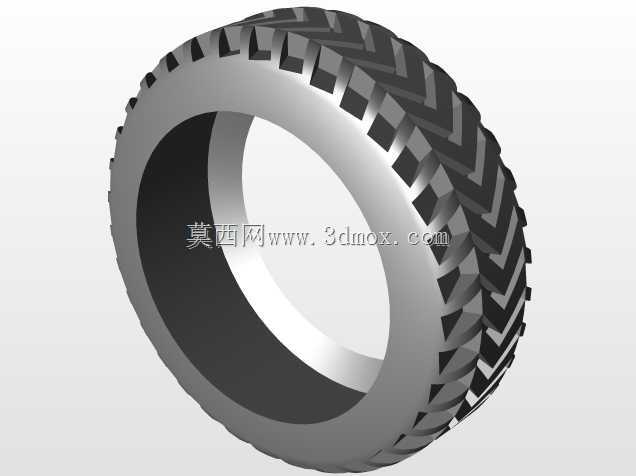

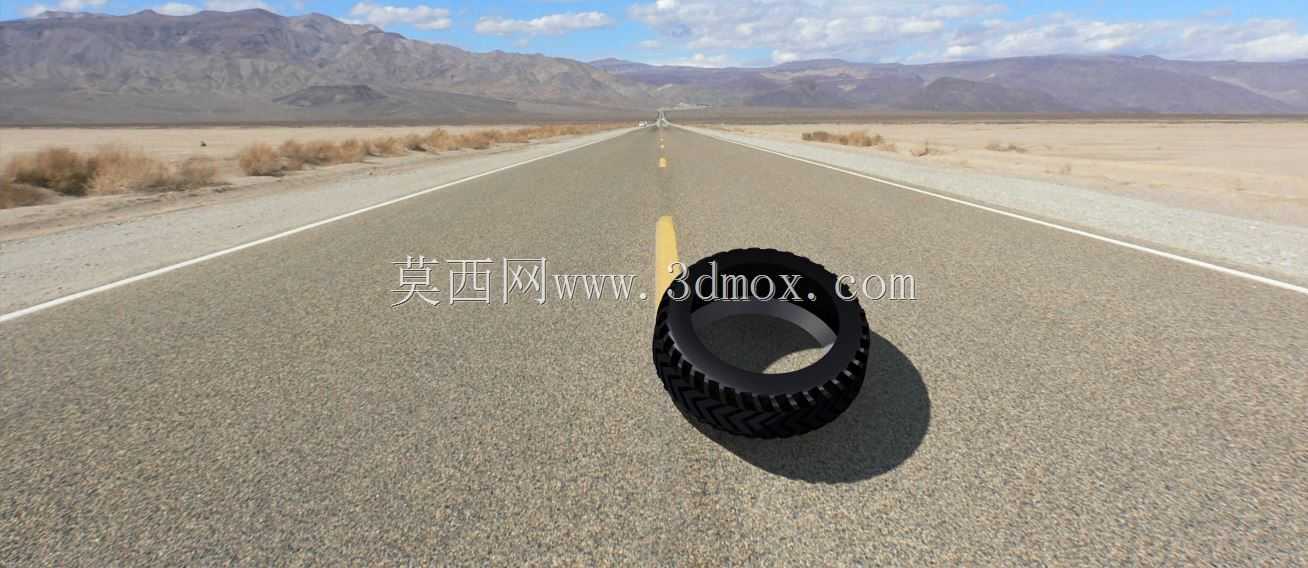

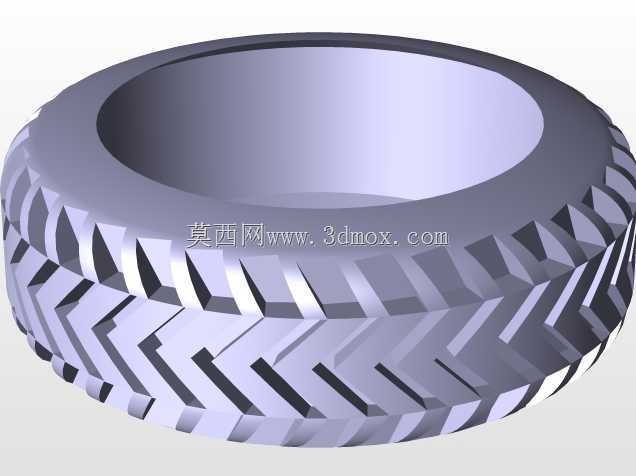

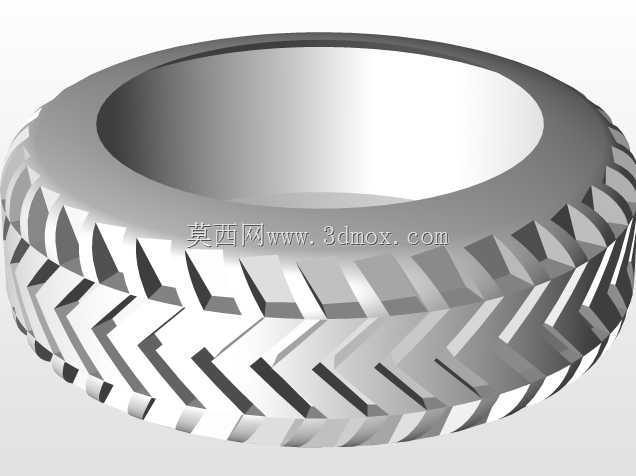

这款窄基人字花纹轮胎的建模，最初是针对丘陵山地作业的小型农用机械行走需求做的结构还原，做结构设计时最先要卡的是轮辋安装边界，胎圈与轮辋的配合公差要控制在合理区间，避免装配后出现滑转漏气的问题，胎侧的厚度渐变设计是兼顾缓冲性能与结构强度的关键，过薄容易被田间碎石、作物根茬划穿，过厚则会增大胎体刚性，削弱泥泞路面的贴附能力。胎面的人字花纹排布角度做了针对性调整，花纹块的倾斜角度设置为32度，这个角度是经过田间作业工况验证的，向前行驶时花纹块能快速切入松软泥层，获得足够的抓附力，避免打滑陷车，后退时花纹块又能顺畅带出嵌入胎纹的泥土，减少积泥导致的抓地力衰减。花纹块的高度做了梯度设计，胎面中心区域的花纹块高度略低于边缘区域，这样在硬质铺装路面短距离转场时，中心区域先接触地面，能降低行驶阻力与花纹块的异常磨损，进入松软耕地作业时，整个胎面完全压入土层，边缘的高花纹块能切入更深的土层，提供足够的牵引力。胎体内部的帘布层排布角度也在建模时做了结构还原，交叉排布的帘线结构能承受作业时的径向载荷与侧向冲击力，应对坡地作业时的侧向滑移受力，避免胎体出现过度形变导致的脱层问题。这款轮胎的适用场景不局限于小型拖拉机，还可匹配小型农用装载机、田园管理机的行走轮，在湿滑水田、坡地旱田的作业场景下，相比普通顺纹轮胎，牵引效率能提升20%以上，同时窄基的结构设计能减少作业时对农作物的碾压宽度，降低田间作业的作物损耗。建模过程中对花纹块的根部做了圆弧过渡处理，避免应力集中导致的花纹块根部开裂，延长轮胎在复杂工况下的使用寿命，胎肩位置的散热槽结构也做了还原，长时间高负荷作业时能快速导出胎体内部的热量，避免橡胶过热老化。
