风力发电机组叶片与机头结构设计

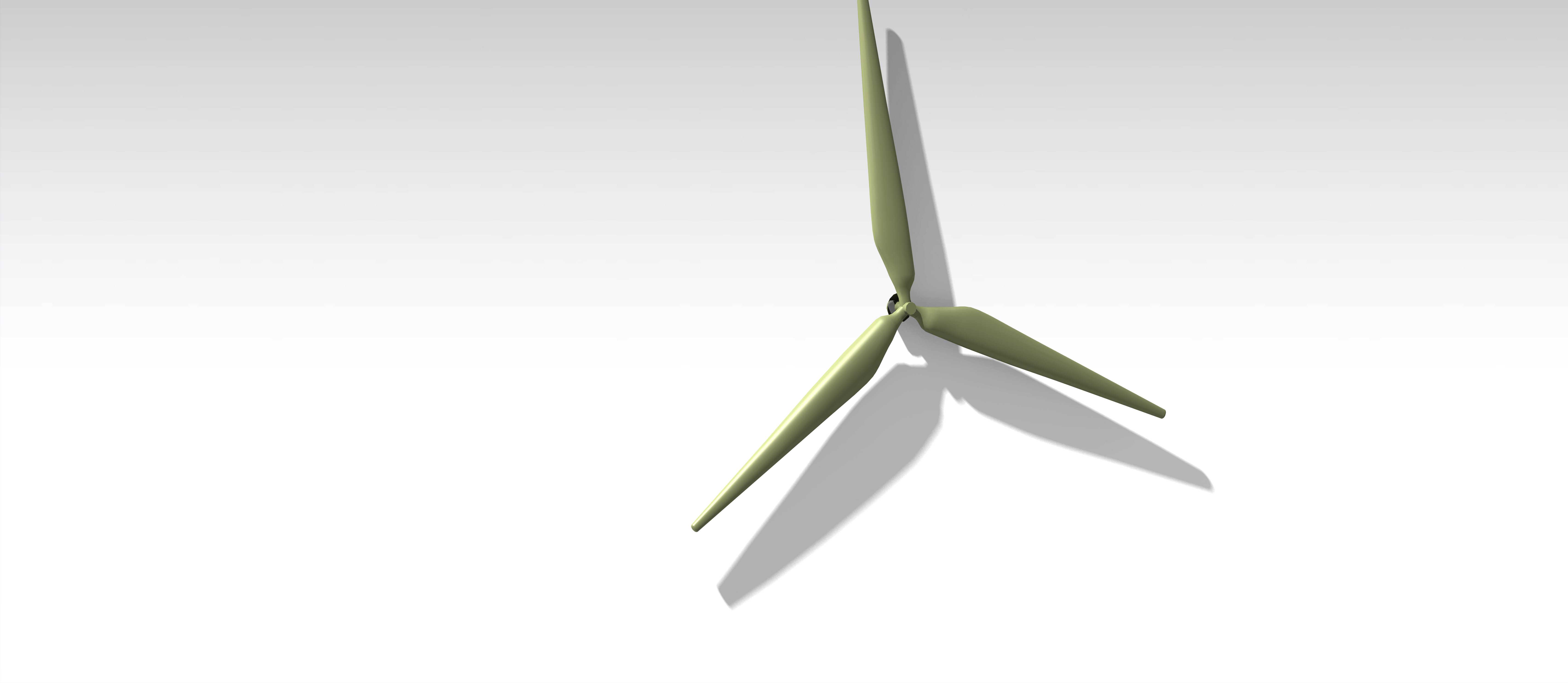

在陆上分布式风电、沿海中小型风场以及离网型风光互补供电系统中，风轮叶片与机头是直接决定风能捕获效率的核心部件，这套三维结构完整还原了三叶片水平轴风轮的装配关系，覆盖从叶片气动外形到机头连接端的全部配合边界。从实际运行场景来看，这类三叶片结构是当前中小型风电设备的主流配置，相比两叶片或多叶片方案，三叶片在运行过程中动平衡特性更优，转速波动更小，能够降低机头传动端的交变载荷冲击，适配丘陵、牧区、海岛等风速波动较大的部署环境，既可以独立为偏远基站、牧区住户提供离网供电，也可以多机组组网接入微电网系统。

设计过程中首先围绕气动效率做叶片外形的迭代，叶片从叶根到叶尖采用渐变的翼型截面，叶根位置做圆柱过渡段，保证与机头轮毂的安装配合强度，叶尖位置做收窄扭角优化，降低叶尖涡流带来的能量损耗，同时减少运行过程中的气动噪音。叶片的扭角从根段到尖段逐步递减，匹配不同半径位置的线速度差，让整个叶片展向的攻角保持在合理区间，避免低风速下启动困难、高风速下出现失速问题。三个叶片沿轮毂周向呈120°均匀分布，安装时的定位基准完全对齐轮毂上的连接法兰孔位，保证装配后三个叶片的形位公差控制在合理范围，避免运行时出现偏心振动。

机头部分作为风轮的承载连接结构，内部预留了主轴安装位、变桨机构的布置空间以及与机舱底座的连接接口，轮毂的腔体结构做了等强度设计，在保证连接刚度的前提下尽可能降低结构自重，减少机头端的偏航负载。叶片与轮毂的连接采用预埋螺栓套的结构形式，叶根段的壁厚做局部加强，能够承受极端风速下的挥舞、摆振方向的复合载荷，连接面的定位止口设计保证叶片安装角的精度，避免现场装配时出现角度偏差影响发电效率。

从安装边界来看，这套结构的叶根连接法兰尺寸、机头主轴的配合直径都符合中小型风电设备的通用安装规范，既可以适配额定功率几千瓦的离网型小型风机，也可以通过比例缩放拓展到几十千瓦的分布式机组应用。建模过程中完整还原了叶片的曲面连续性，相邻截面之间做顺滑过渡，没有出现曲面褶皱或曲率突变的问题，能够直接导入仿真模块做结构强度校核、气动流场分析，也可以作为后续细化传动结构、偏航系统的装配基准。需要注意的是，叶片的外形精度直接影响风能利用系数，建模时每个截面的翼型坐标都经过校准，扭角误差控制在工程允许范围内，机头轮毂的安装孔位同轴度、端面跳动公差都按照实际加工要求做了约束，避免后续出工程图时出现配合干涉问题。在实际运维场景中，这类三叶片结构的单叶片拆装难度较低，叶根的连接结构预留了足够的操作空间，不需要完全吊装机头就可以完成单叶片的更换作业，降低后期运维的成本与操作难度。
