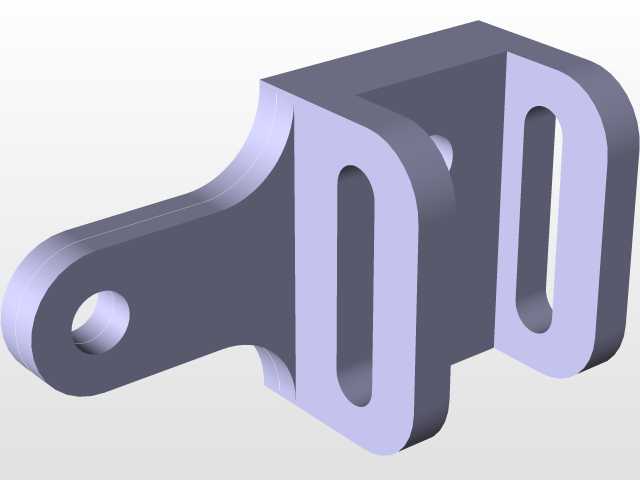

带长槽安装位的异形连接支架结构

这类带双侧长槽安装位的异形连接支架，在轻工自动化输送线、小型工装夹具的工位调节段应用十分广泛，日常做产线改造时经常会遇到需要在型材框架上加装传感器、小型导向件或者挡停机构的场景，这类支架刚好能解决安装位置需要小幅调整、同时要承受侧向载荷的需求。从结构上看，支架一端是带单圆孔的悬臂段，这个圆孔是用来穿装铰接销轴或者紧定螺栓的，孔径大小匹配常用的M8或者M10标准紧固件，悬臂段和主体连接位置做了圆弧过渡，不是直角拼接，这部分的设计主要是为了降低应力集中，毕竟支架在承受悬臂端的载荷时，直角拐角处很容易出现应力峰值，长期受交变载荷的话容易产生疲劳裂纹，圆弧过渡能把应力分散到更大的区域，提升构件的疲劳寿命。主体部分是两个平行的立板结构，每个立板上都开了通长的腰型槽，这两个腰型槽就是用来实现安装位置调节的，安装的时候螺栓穿过腰型槽固定在底部的安装基础上，需要调整位置的时候只需要松开螺母，沿着腰型槽的长度方向滑动支架就能调整悬臂端的伸出位置，调整到位后再锁紧螺母即可，不需要在安装基础上重新打孔，适配现场安装孔位存在偏差或者需要频繁微调工位的场景。两个立板之间的间距是经过计算的，刚好能卡入常用规格的工业铝型材槽宽，或者匹配对应厚度的安装板，安装的时候不会出现侧向晃动，立板的厚度和悬臂段的厚度保持一致，整体采用等厚板材铣削加工或者钣金折弯后焊接成型都可以实现，加工工艺性较好。从安装边界来看，支架的总宽度由两个立板的外侧间距决定，安装时需要预留出腰型槽长度方向的调节空间，避免和周边的其他构件产生干涉，悬臂端的圆孔中心到立板安装面的距离决定了构件的最大伸出长度，选型时需要根据实际需要的悬伸量来确认，避免伸出过长导致支架受力变形量过大。设计这类支架的时候，首先要确认的是悬臂端需要承受的最大载荷，根据载荷大小计算立板和悬臂段的厚度，避免受力后出现过大的挠度影响安装精度，腰型槽的宽度要匹配所用的紧固件外径，槽的长度要覆盖所需的调节行程，同时槽的两端要做圆弧收尾，避免加工时产生应力集中点，另外两个立板的平行度公差需要控制在合理范围内，不然安装的时候会出现卡滞，无法顺利卡入安装基础。实际应用中，这类支架经常用来安装小型的导向滚轮、位置检测传感器的安装座、或者小型工件的挡停块，在一些非标自动化设备的进料端、出料端位置，因为不同批次的工件尺寸存在小幅差异，需要经常调整挡停或者导向件的位置，用这种带腰型槽的支架就不需要重新设计加工安装板，只需要调整支架位置就能适配，大幅降低现场调试的工作量。另外支架的表面处理一般根据使用环境选择，普通车间环境下做喷塑或者发黑处理即可，如果是在有腐蚀性的环境下使用，可以做镀锌或者不锈钢材质加工，腰型槽的加工精度不需要太高，普通铣削加工就能满足使用要求，因为安装时主要靠螺栓锁紧后的摩擦力固定位置，不需要过高的尺寸精度，这也降低了构件的加工成本。需要注意的是，安装时螺栓的锁紧扭矩要符合对应规格螺栓的扭矩要求，不能过松导致支架受力后移位，也不能过紧导致立板被压变形，尤其是采用钣金焊接成型的支架，立板厚度较薄的话，锁紧扭矩过大容易导致立板变形，影响腰型槽的滑动调节性能。
