硅橡胶减振垫成型模具结构设计

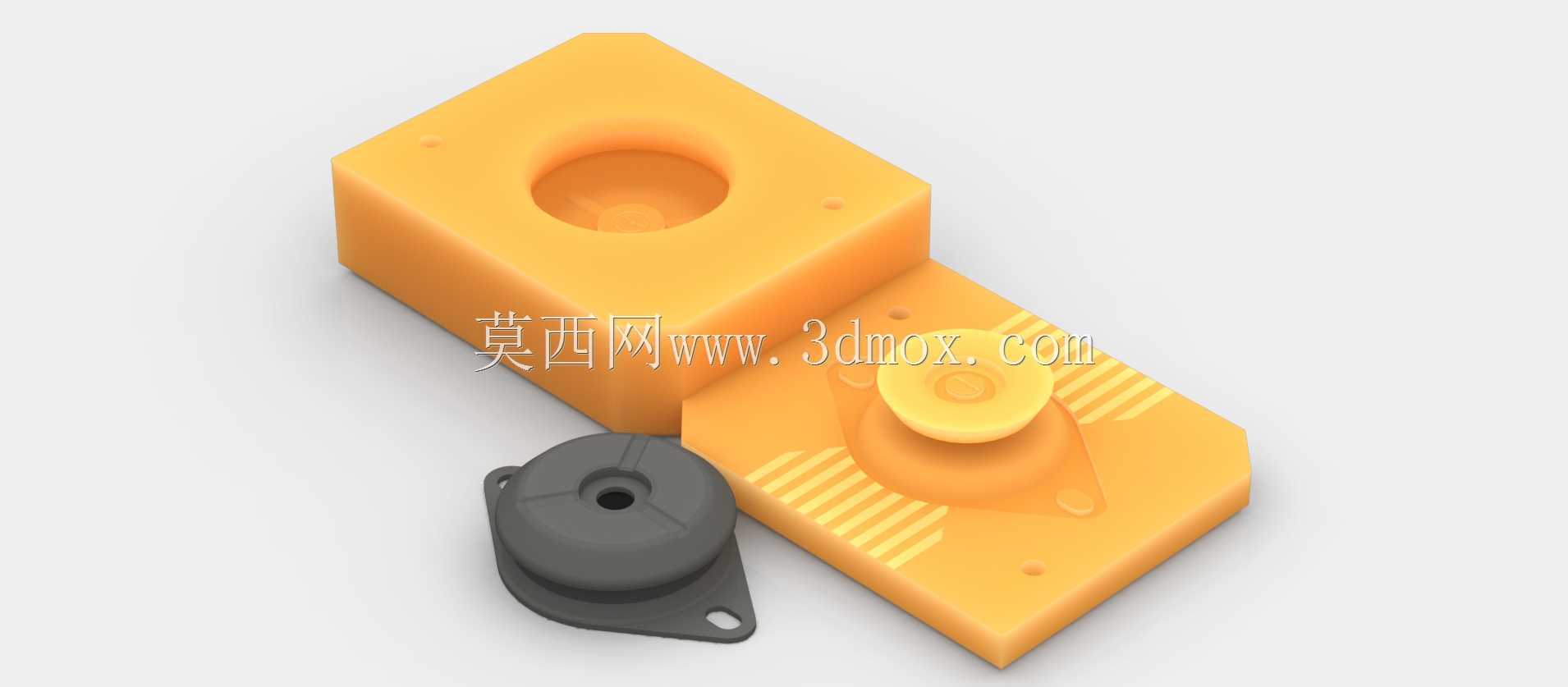

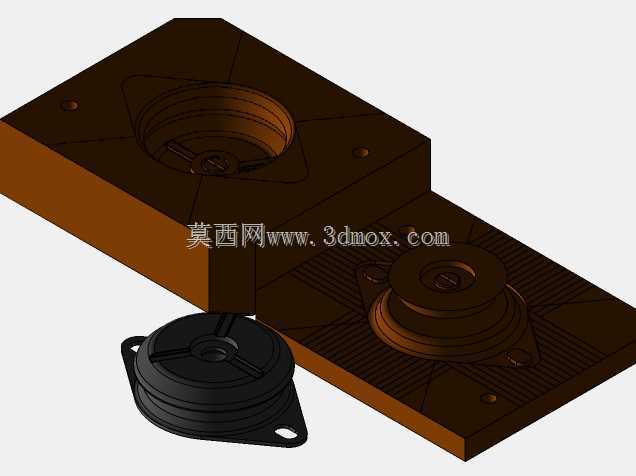

这套模具用于硅橡胶材质减振垫的压制成型作业，适配小批量柔性减振元件的生产场景，常见于需要隔振降噪的机电设备、小型动力单元、精密仪器安装支座的配套橡胶件加工环节。模具采用上下对开的分体式结构，上模设置与减振垫外形匹配的凸模型芯，下模开设对应成型型腔，合模后形成的封闭腔体完全复刻减振垫的最终轮廓，包括带安装孔的法兰边、中部锥形减振主体以及中心定位通孔的结构特征。从结构设计逻辑来看，分型面选在减振垫法兰边的上端面位置，该位置属于产品截面轮廓最大处，开模时可以避免橡胶件被型腔勾住，同时方便成型后工件的快速脱模，不需要额外设计复杂的侧向抽芯结构，降低了模具加工难度与开合模操作的复杂度。模具型腔边缘设计了细微的排气槽结构，压制硅橡胶原料时，型腔内的空气可以顺着排气槽排出，避免成品内部出现气泡、缺料等成型缺陷，保证橡胶件的致密性与力学性能。模具本体上开设的四个小型定位孔，用于合模时上下模的精准对位，压制过程中不会出现型腔错位的问题，保证成型后的减振垫壁厚均匀，法兰边的安装孔位置度符合装配要求。从安装边界来看，模具整体为矩形块状结构，可直接适配常规台式压片机的工作台安装尺寸，不需要额外制作转接工装，上下模的合模导向依靠边角的定位柱与定位孔配合，导向间隙控制在0.02mm以内，避免合模过程中出现偏心磨损。成型后的硅橡胶减振垫，自带两个带安装通孔的固定法兰，可以直接通过螺栓固定在设备基座与安装面之间，中部的锥形橡胶主体可以吸收设备运行时产生的高频振动，阻断振动传递路径，降低设备运行的噪声辐射。模具的型腔表面做了抛光处理，表面粗糙度达到Ra0.8，成型后的橡胶件表面光滑，不需要额外的飞边修剪工序，仅需去除分型面处的薄胶边即可直接投入装配使用。这套模具适配3D打印快速制模的工艺路线，可以在短周期内完成模具制作，满足小批量定制化减振垫的快速交付需求，不需要传统钢模的长周期铣削、热处理工序，特别适合产品研发阶段的样件试制以及小批量维修备件的生产场景。
