小型四旋翼可折叠航拍无人机机架结构

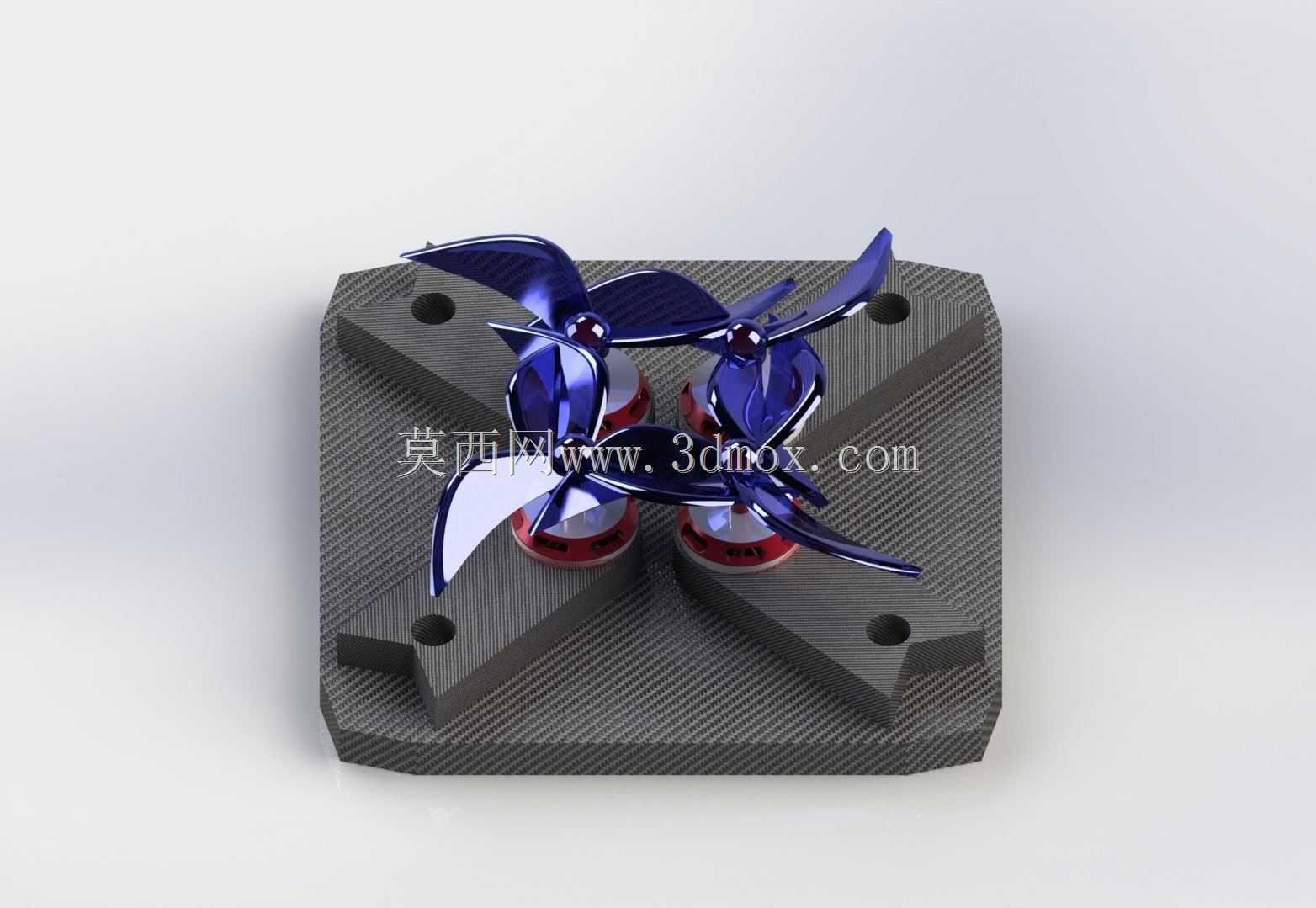

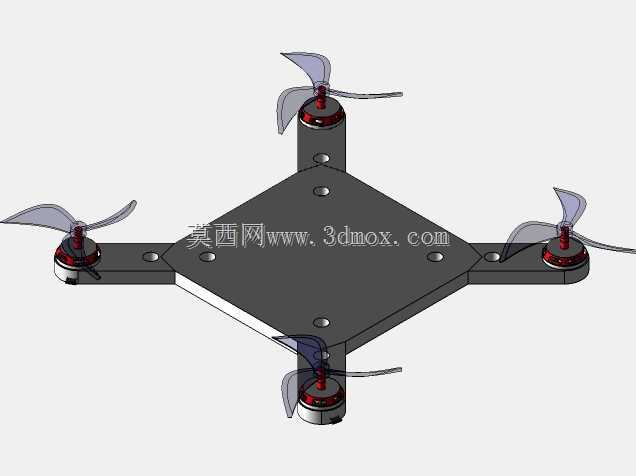

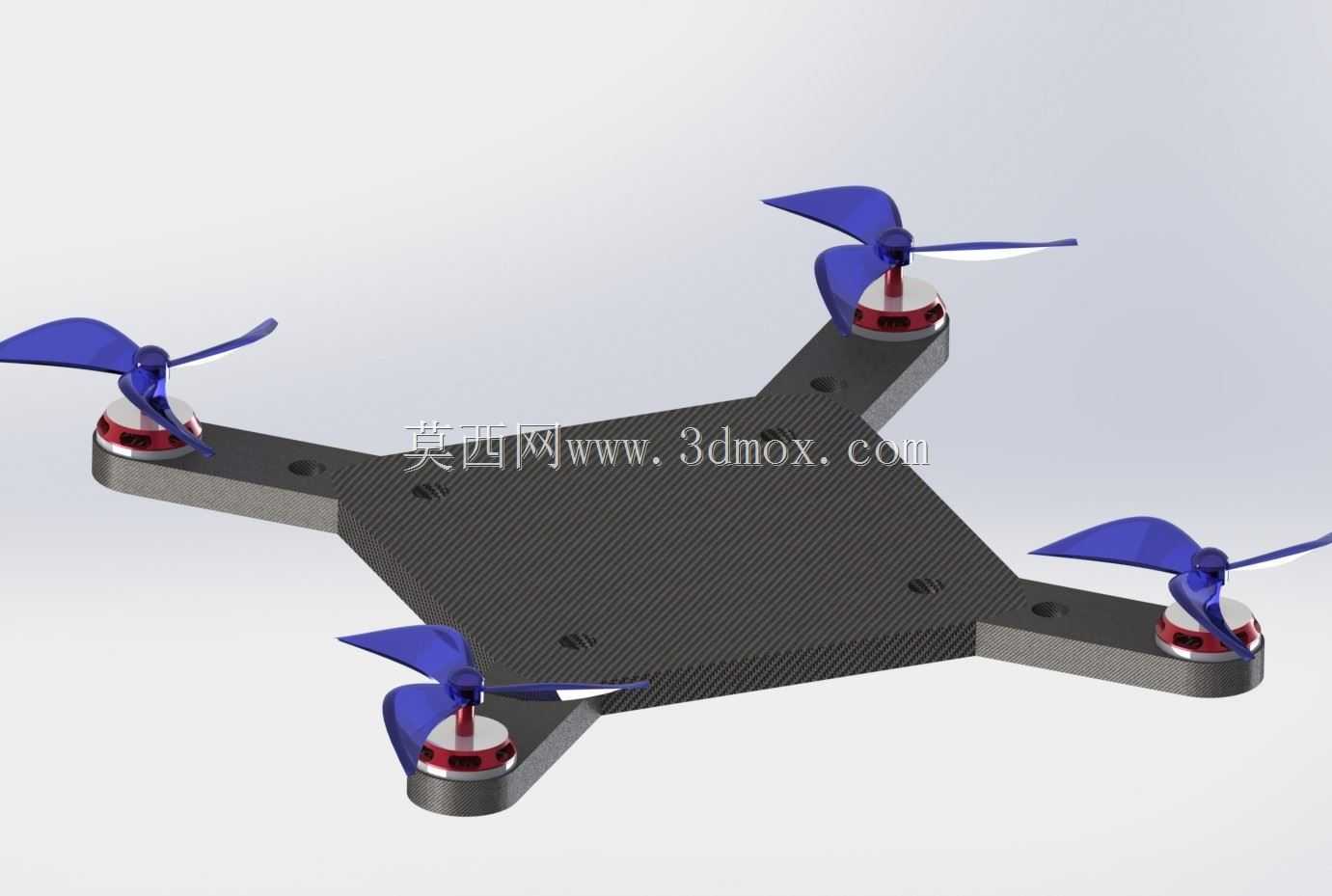

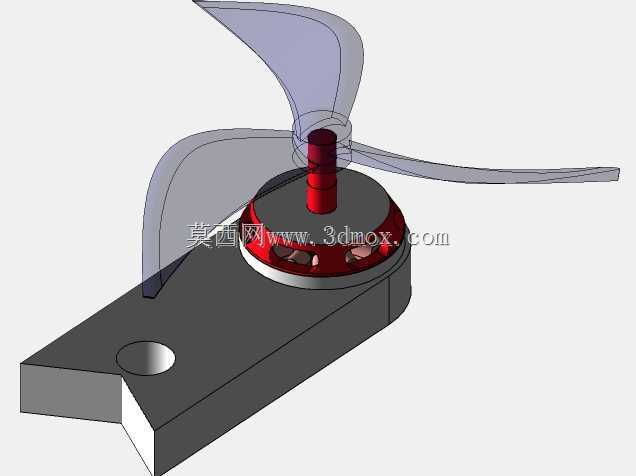

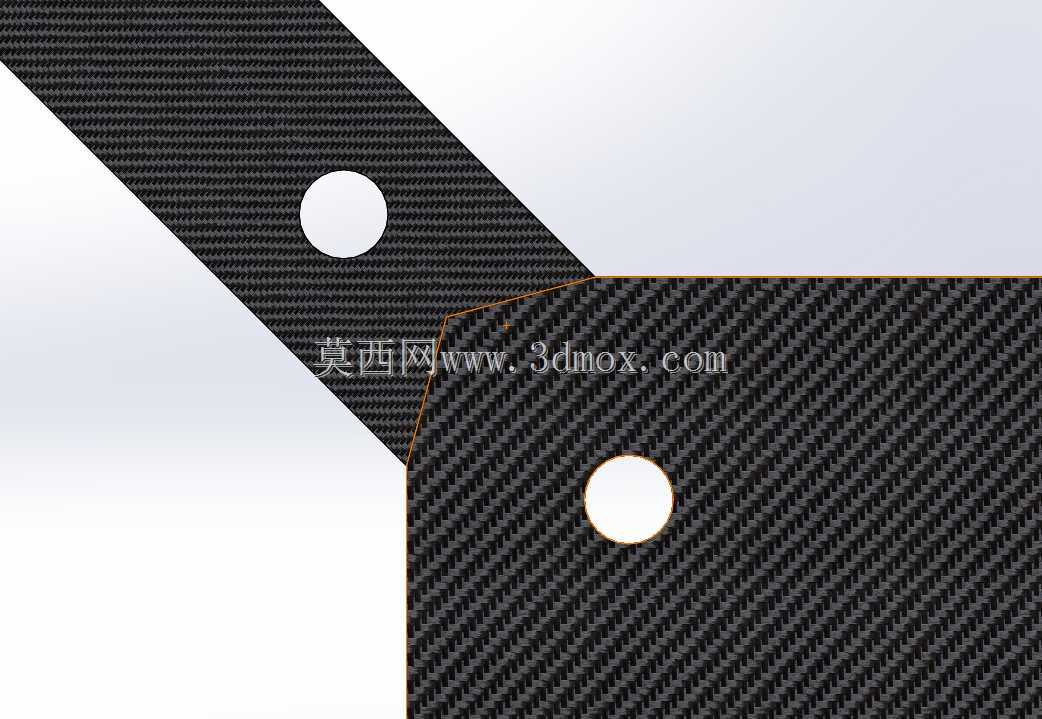

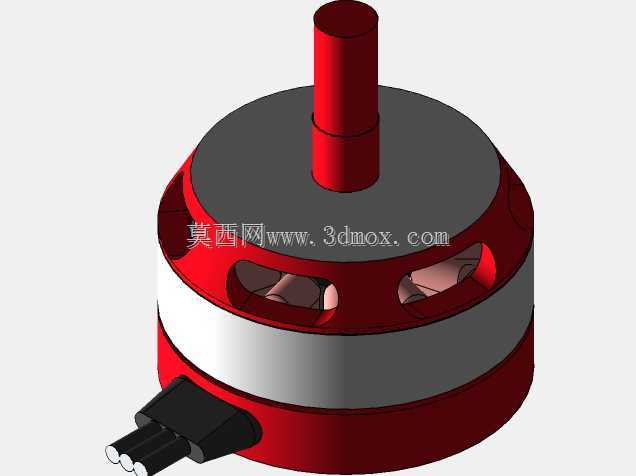

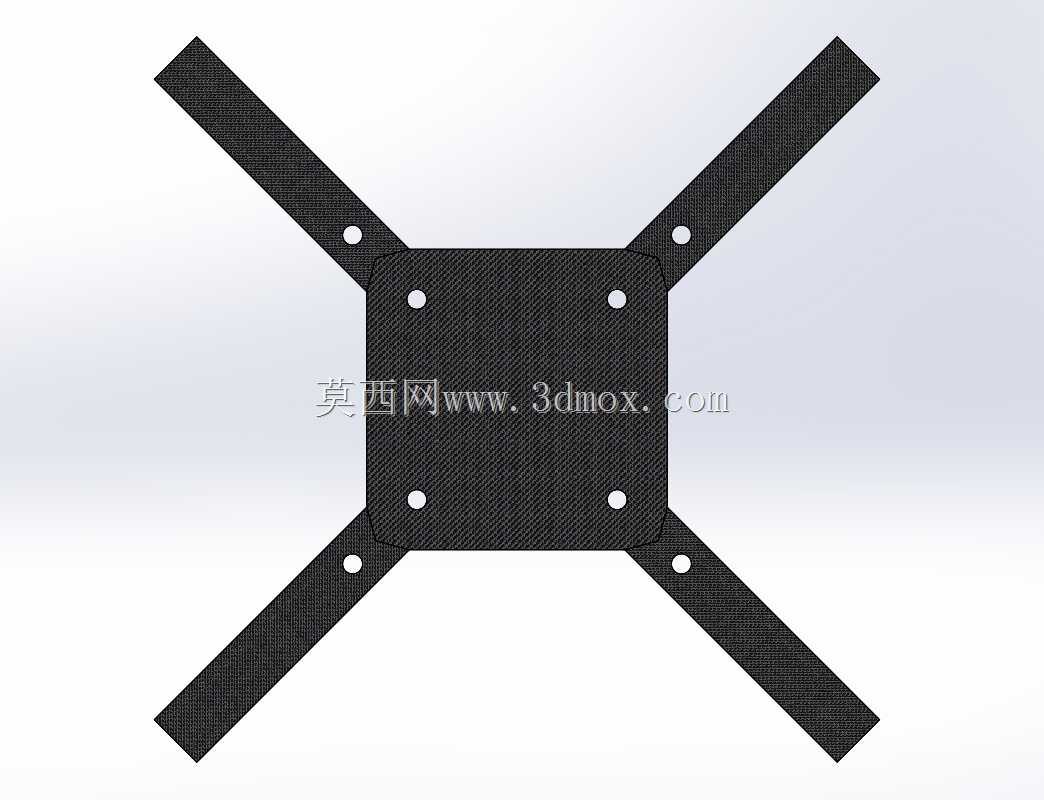

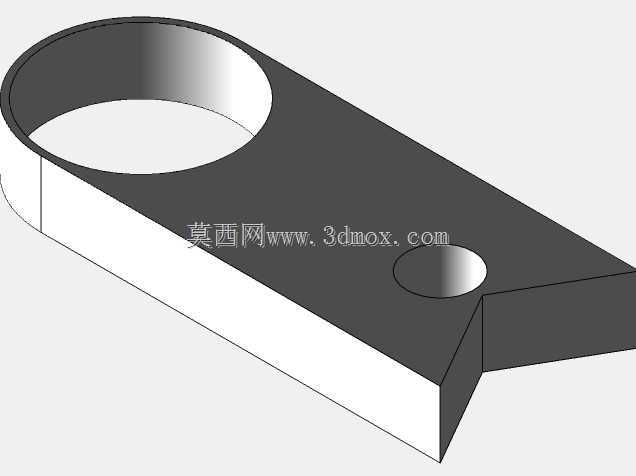

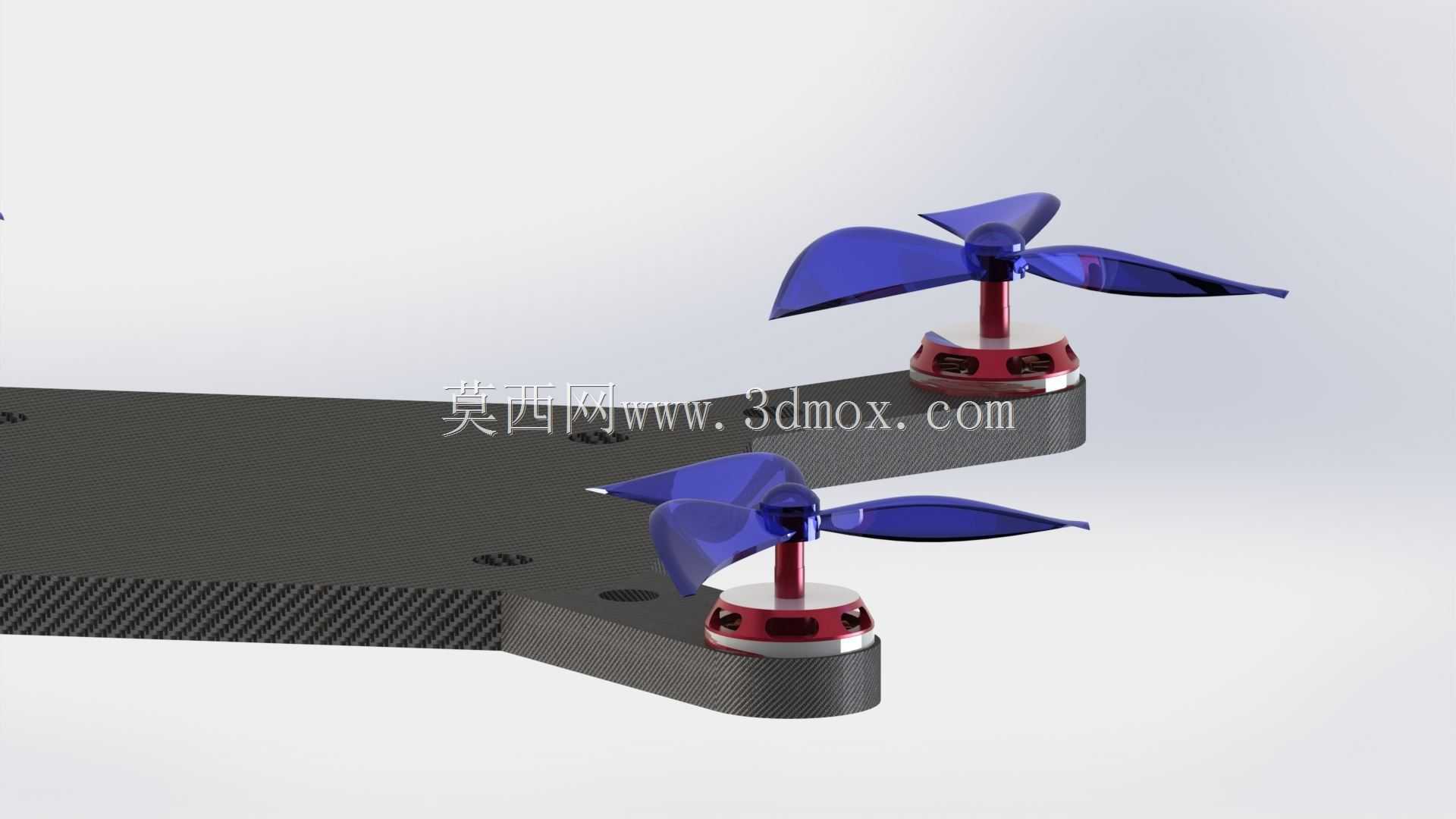

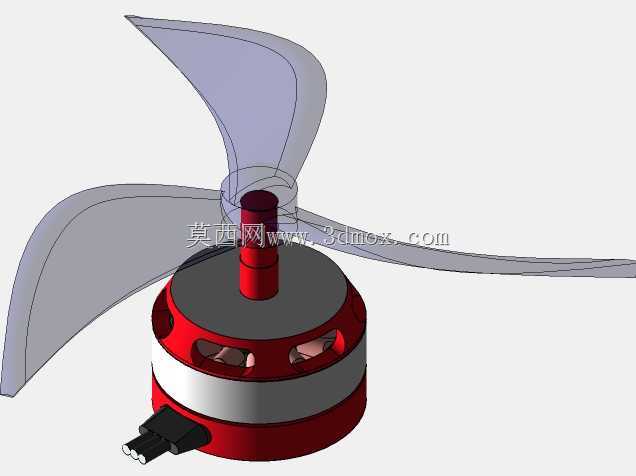

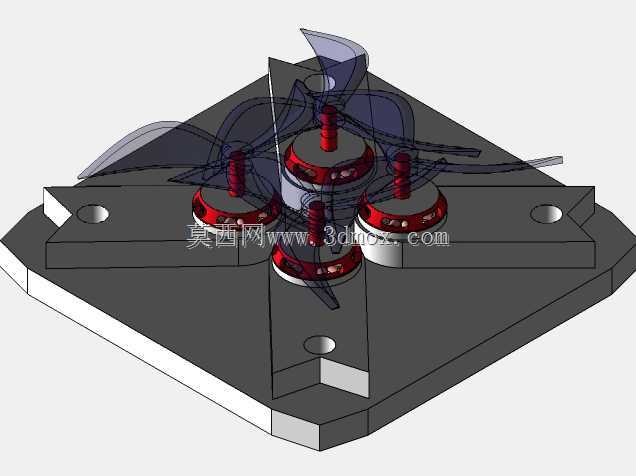

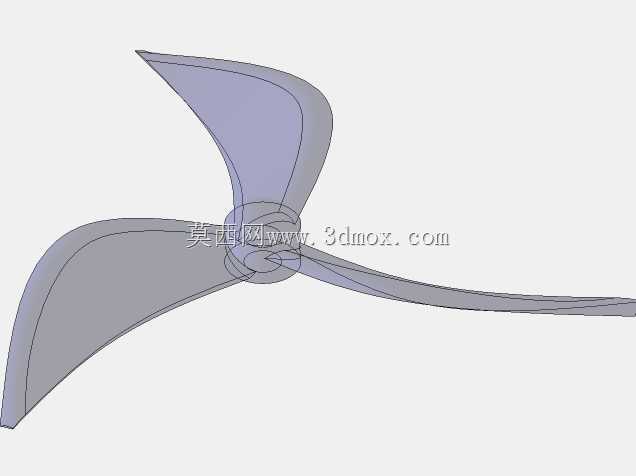

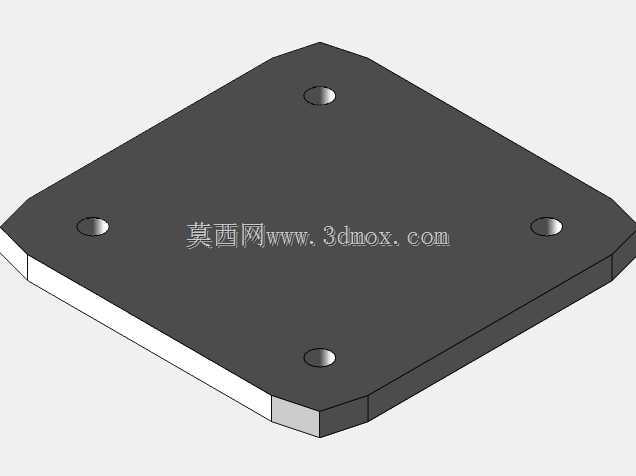

这款四旋翼机架的设计，最初是面向高校科创教学场景与小型消费级航拍改装需求做的结构方案，核心是兼顾便携性与结构刚性，解决入门级无人机机架拆装繁琐、携带易损桨叶的痛点。从结构布局来看，采用X型四轴分布，中心板选用碳纤维纹理复合板材，在保证抗弯扭强度的前提下，尽可能压缩中心区域的厚度与重量，四个机臂末端预留了标准无刷电机的安装孔位，孔位匹配常用的22系列外转子无刷电机，安装面做了沉台设计，避免电机固定螺丝突出刮擦桨叶，同时机臂与中心板的连接位置预留了走线槽，电调的供电线与信号线可以内嵌在槽内，减少飞行过程中的风阻，也避免线材被高速旋转的桨叶剐蹭。可折叠的结构设计集中在机臂与中心板的铰接位置，采用转轴加阻尼卡扣的形式，折叠时机臂可以向中心板方向收拢，收拢后整体外轮廓尺寸可以压缩至展开状态的40%左右，能够轻松放入普通双肩包的隔层中，展开时卡扣自动锁止，锁止后的机臂与中心板保持垂直角度，不会因为飞行中的振动出现松脱偏移，铰接位置的转轴选用耐磨尼龙材质，反复折叠上千次也不会出现明显的旷量。从安装边界来看，中心板上层预留了飞控、电池的安装位，能够兼容主流的迷你飞控与2S-3S锂电池，电池绑带孔位做了圆角处理，避免绑带长期摩擦出现断裂，下层预留了图传模块、摄像头的安装空间，摄像头安装位支持角度微调，能够满足不同视角的航拍需求。四个旋翼的桨叶选用三叶高效桨，匹配对应KV值的电机时，单轴最大拉力可以达到300g，整机起飞重量控制在250g以内时，留空时间可以达到15分钟左右，足够满足日常教学演示、小范围航拍取景的使用需求。在教学场景中，这套结构可以让学生清晰理解四旋翼无人机的动力分布、重心配平逻辑，每个零部件都可以单独拆解，方便学生动手完成整机装配、调试，理解机架结构对飞行稳定性的影响，比如机臂长度与桨叶尺寸的匹配关系、中心板重量分布对飞行PID参数的影响，都可以通过更换不同长度的机臂、调整电池安装位置来做实操验证。在实际户外使用场景中，折叠结构减少了外出携带时的桨叶保护成本，不需要额外配备专用的桨叶保护罩或者收纳箱，日常外出采风时可以快速展开完成起飞准备，机臂末端的电机座做了加高处理，降落时桨叶不会直接接触地面，减少硬着陆时的桨叶损耗，中心板底部预留了起落架的安装孔位，用户可以根据使用需求加装轻量化起落架，进一步提升降落时的缓冲能力，也可以加装小型抛投装置、航拍云台等拓展配件，拓展更多的使用场景。
