航空轻量化飞机轴承支架结构设计

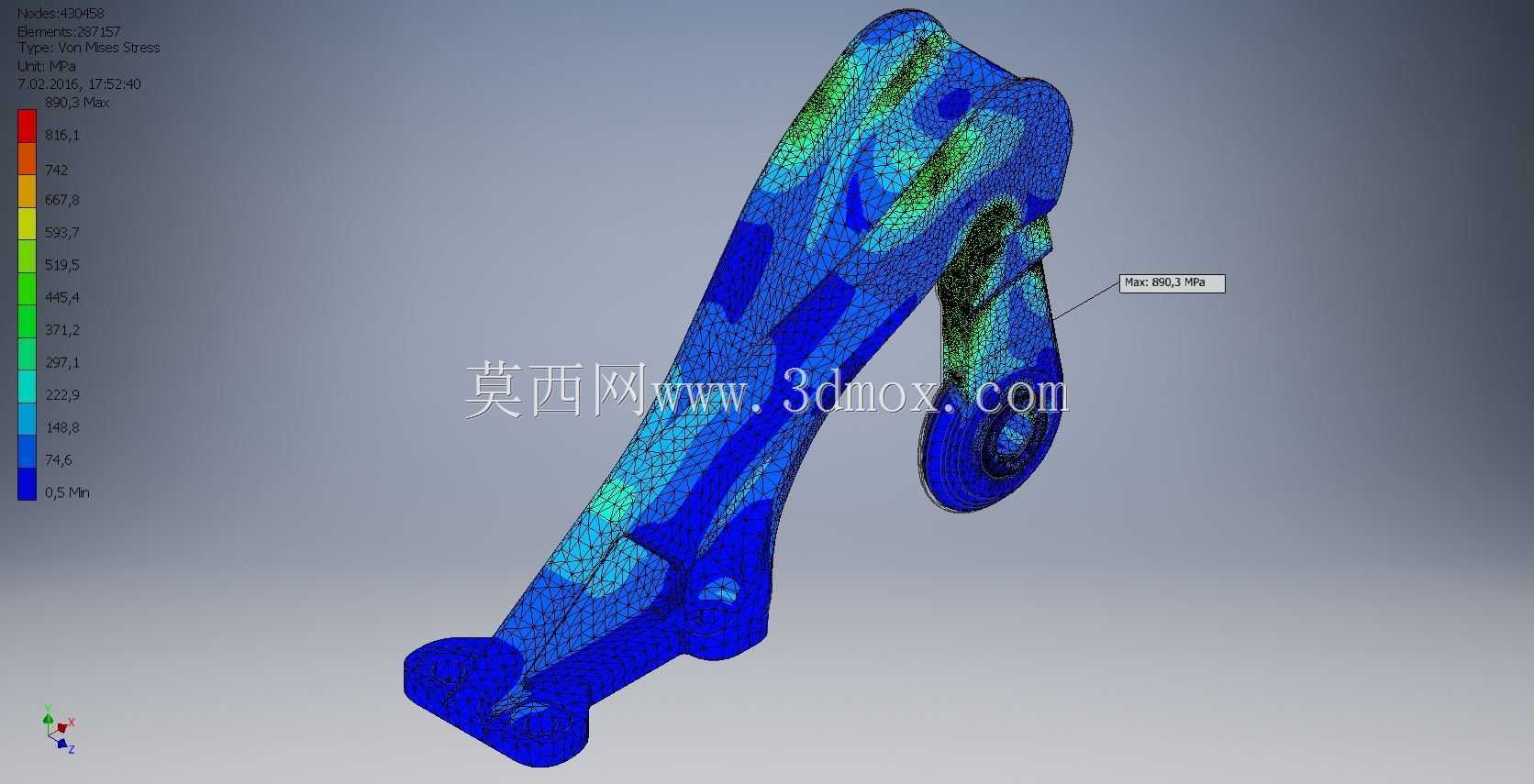

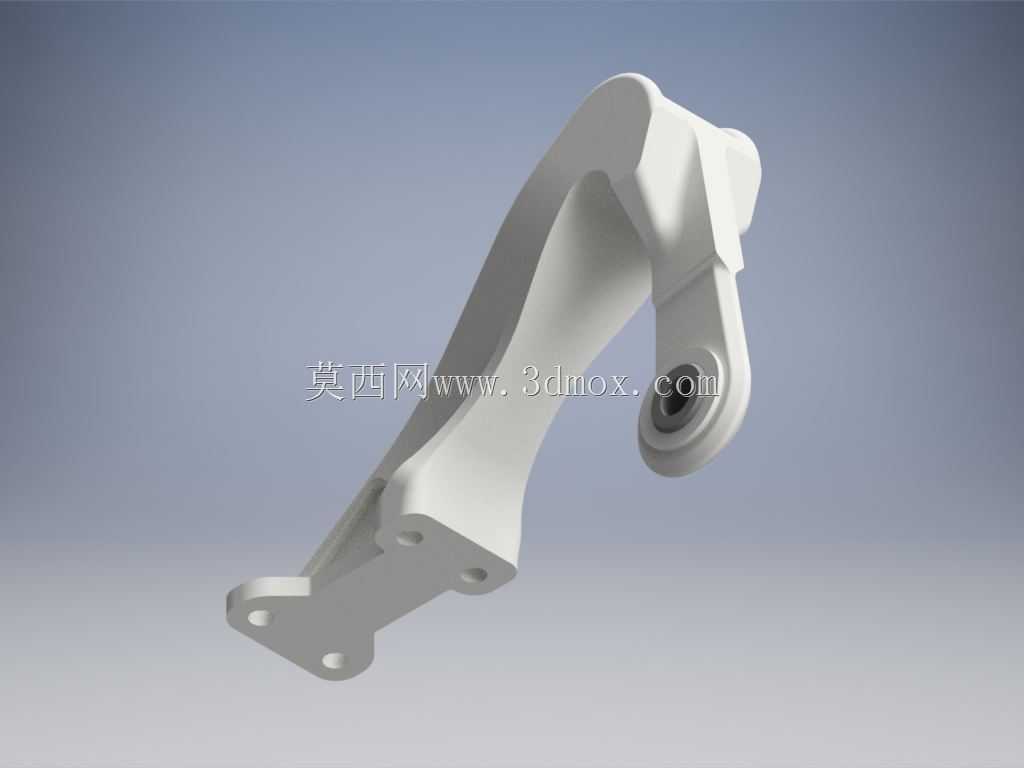

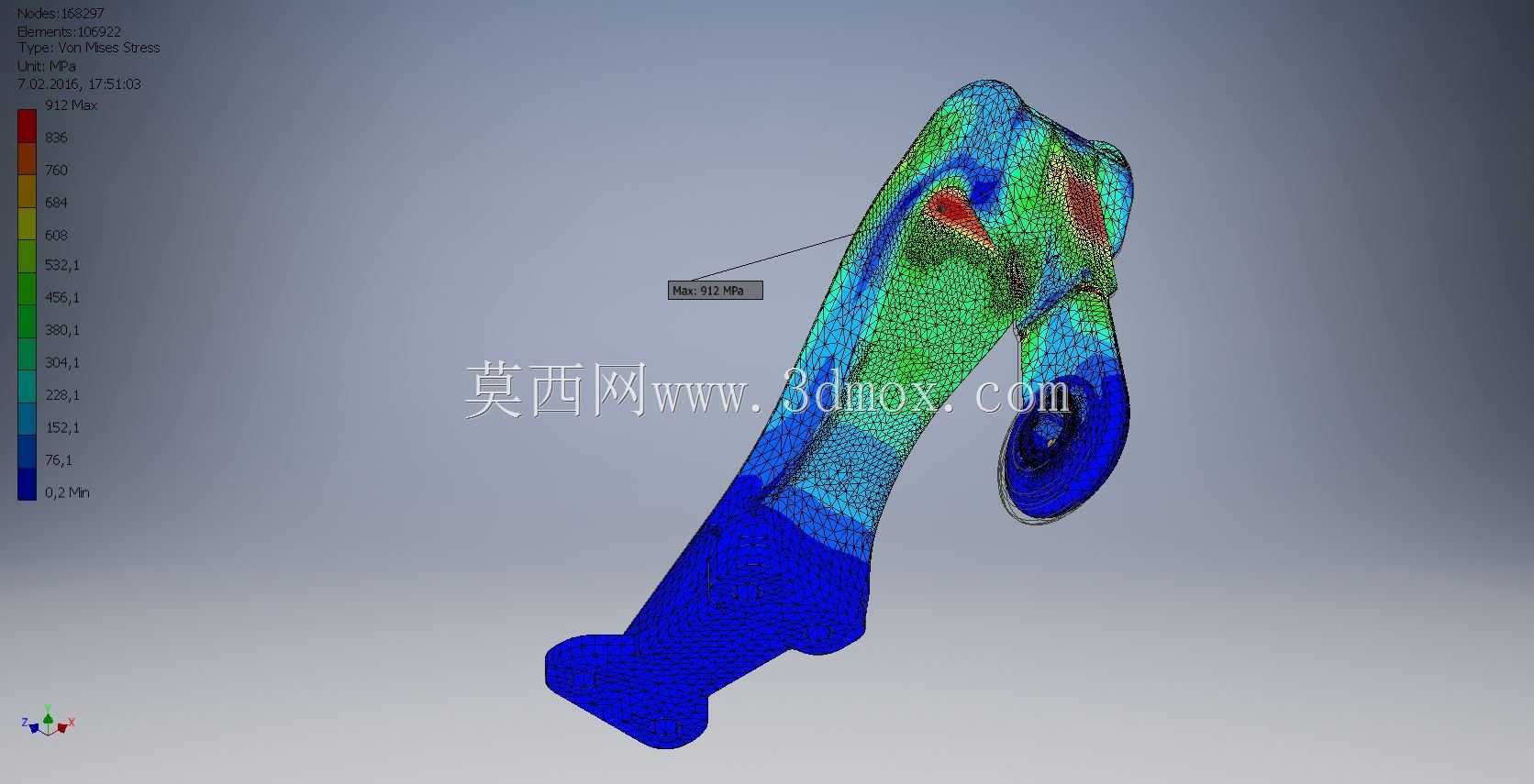

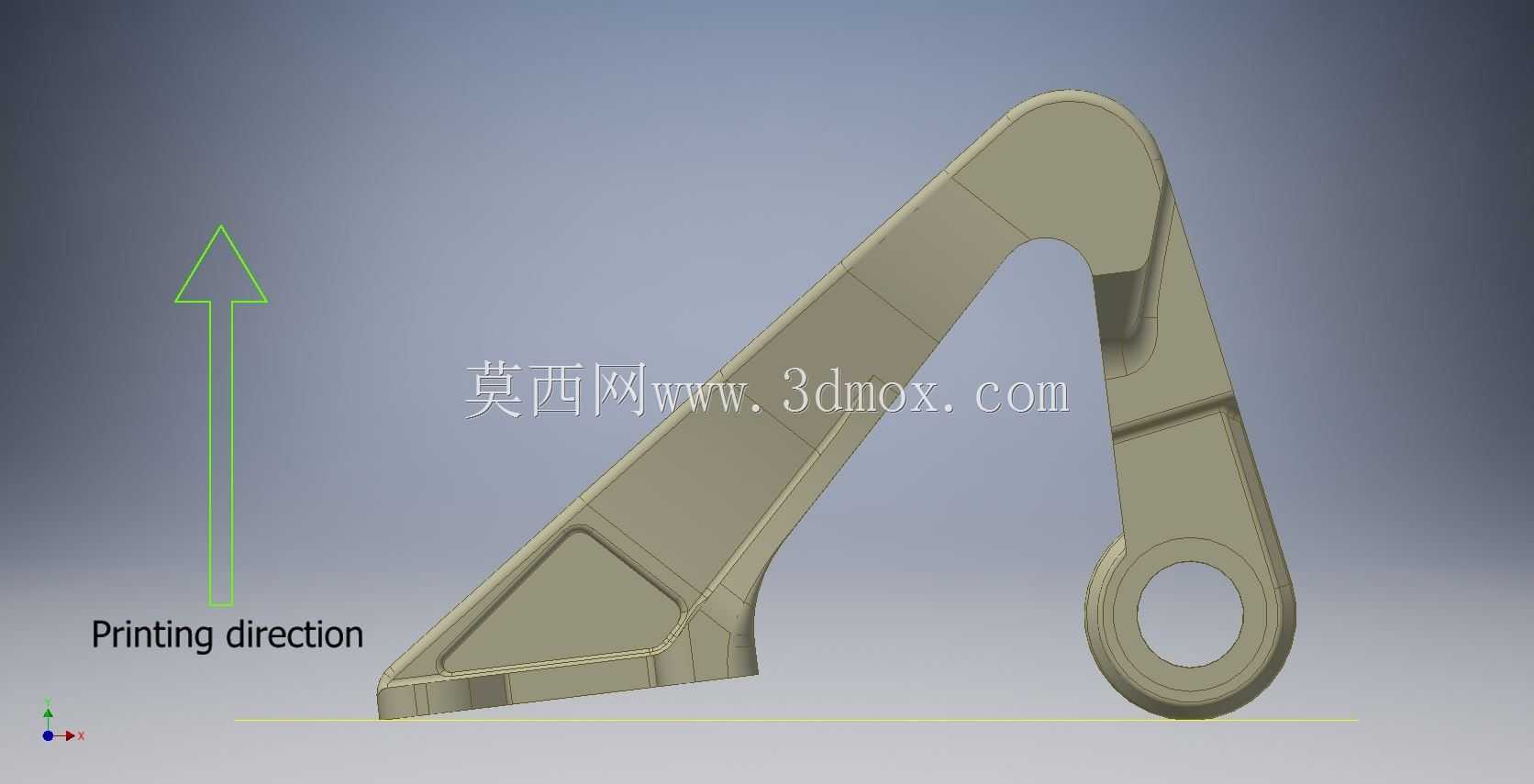

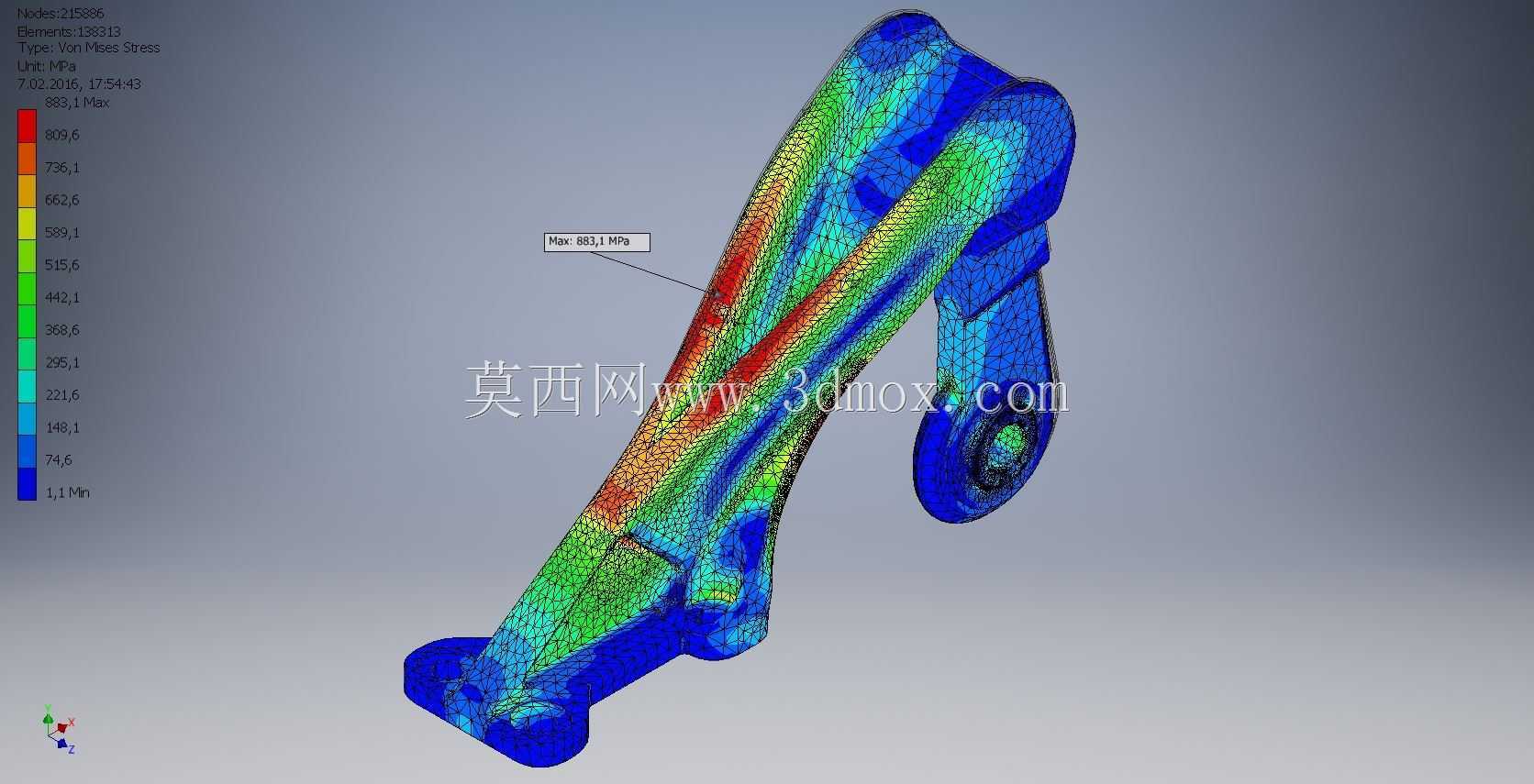

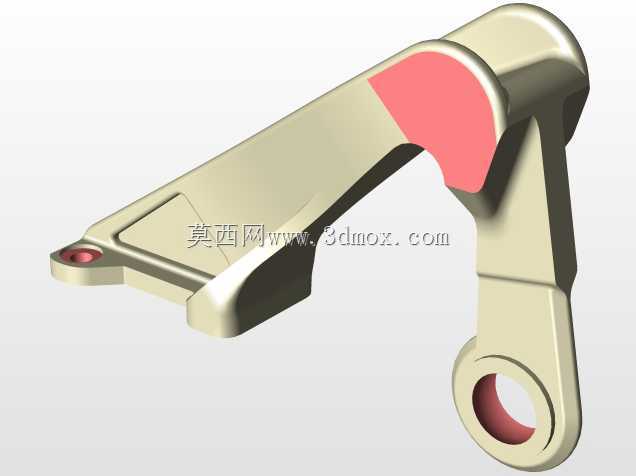

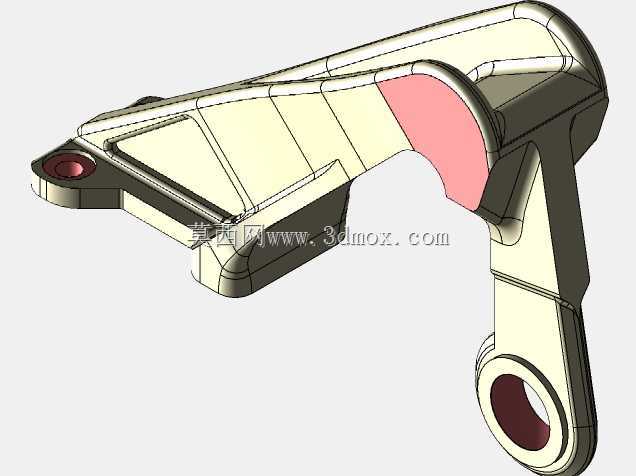

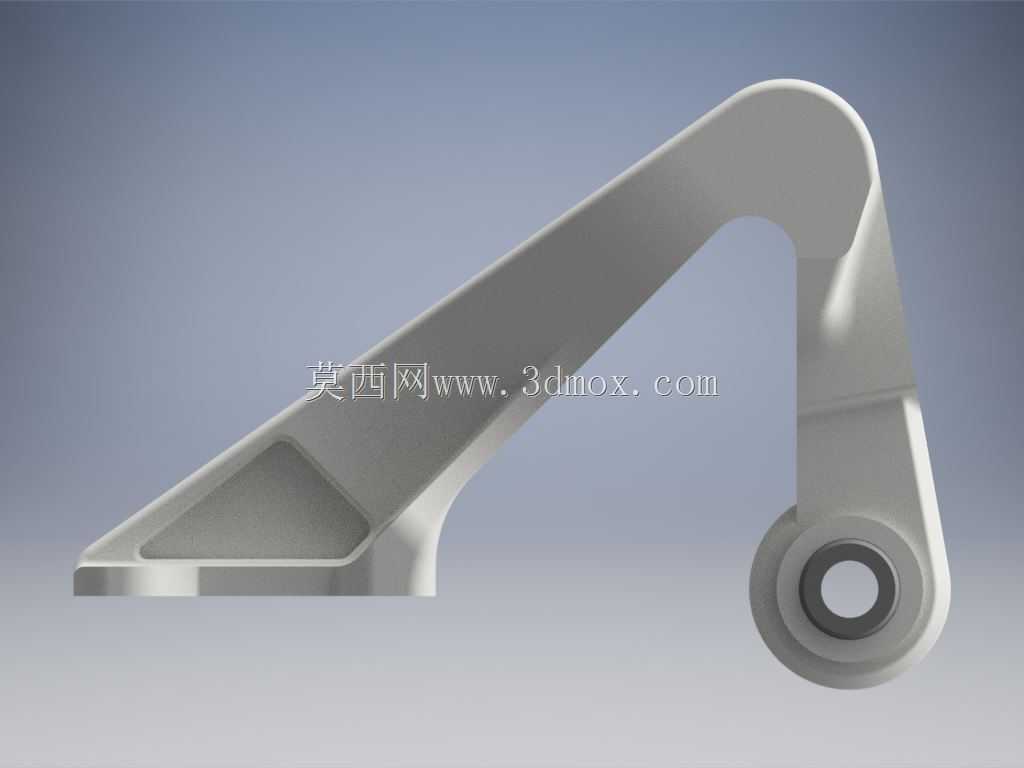

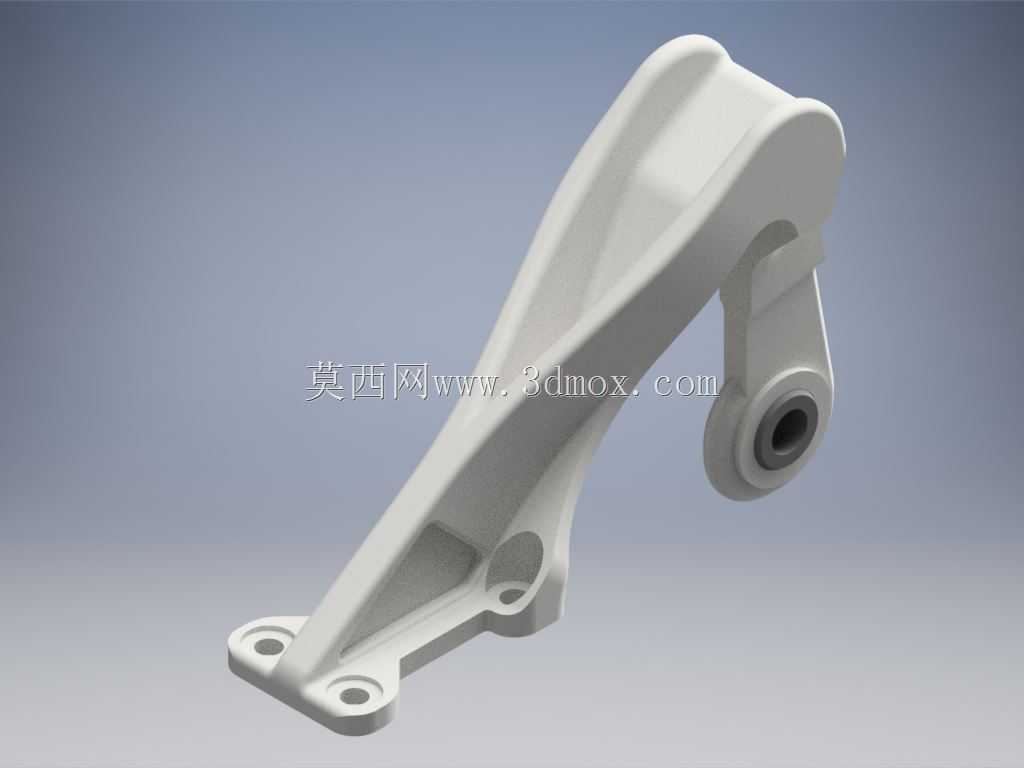

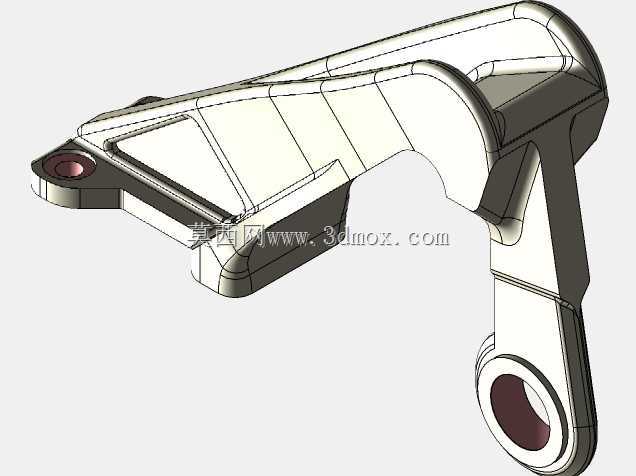

该构件属于航空机载承力类结构件，主要应用于轻型通航飞机的传动系统安装位，承担轴承座的定位支撑与载荷传递作用，在飞行过程中需要承接来自传动链路的径向载荷与交变振动载荷，同时要兼顾机身整体的减重需求，避免多余结构重量影响整机载荷分配与飞行能效。从结构设计逻辑来看，整体采用斜向主承力梁搭配底部法兰安装面的布局，主承力臂的流线型曲面并非单纯的外观优化，而是顺着载荷传递路径做的材料分布调整，将高应力区的材料厚度做了梯度加厚，低应力区域通过挖槽、削薄的方式去除冗余材料，最终实现承力性能与重量的平衡，整个构件没有多余的装饰性结构，每一处曲面与倒角都对应应力分散的设计需求，避免应力集中导致的疲劳失效。安装边界方面，底部法兰面设置了三个同轴度要求较高的安装孔，孔位周边做了局部加厚的凸台结构，用于匹配机身安装基准面的螺栓锁紧需求，安装时需要保证法兰面与机身贴合面的平面度公差，避免锁紧后产生附加安装应力；上端的轴承安装孔为同轴通孔结构，孔内壁预留了轴承压装的公差余量，孔端的环形凸台用于限制轴承的轴向窜动，侧方延伸的带孔凸耳用于连接管线固定卡箍或者辅助限位结构，避免飞行过程中管线晃动干涉传动部件。实际应用场景中，这类支架多用于轻型运动飞机、小型无人机的传动系统布局中，替代传统的厚重铸钢支架，在满足相同静载荷、疲劳载荷要求的前提下，大幅降低构件自身重量，同时一体化的结构设计减少了装配环节的零件数量，降低了装配累积误差带来的传动精度偏差。设计过程中需要重点关注主承力臂与底部法兰的过渡圆角处理，圆角半径过小会在交变载荷下产生应力集中，长期使用容易出现疲劳裂纹，圆角过大则会增加不必要的结构重量，同时要兼顾安装时的工具操作空间，三个安装孔的孔位间距需要匹配标准航空螺栓的扳手操作间隙，避免出现安装时工具无法就位的问题。上端轴承位的同轴度、圆柱度公差需要匹配所选轴承的安装精度要求，保证轴承压装后不会出现偏载，延长轴承的实际使用寿命，侧方凸耳的孔位需要与周边管线的走线路径匹配，保证固定后管线不会与运动部件产生摩擦干涉。
