快装式圆柱杆件弹性夹持固定卡扣结构

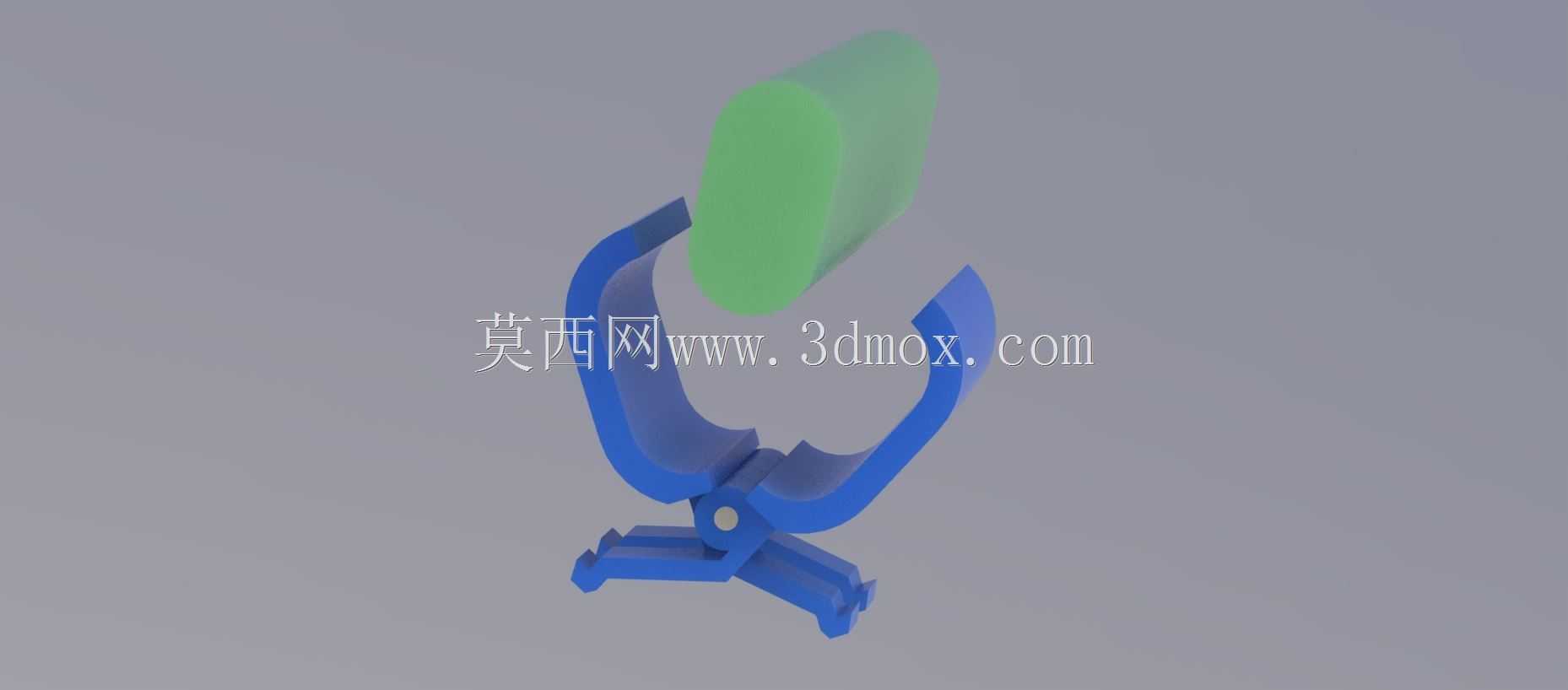

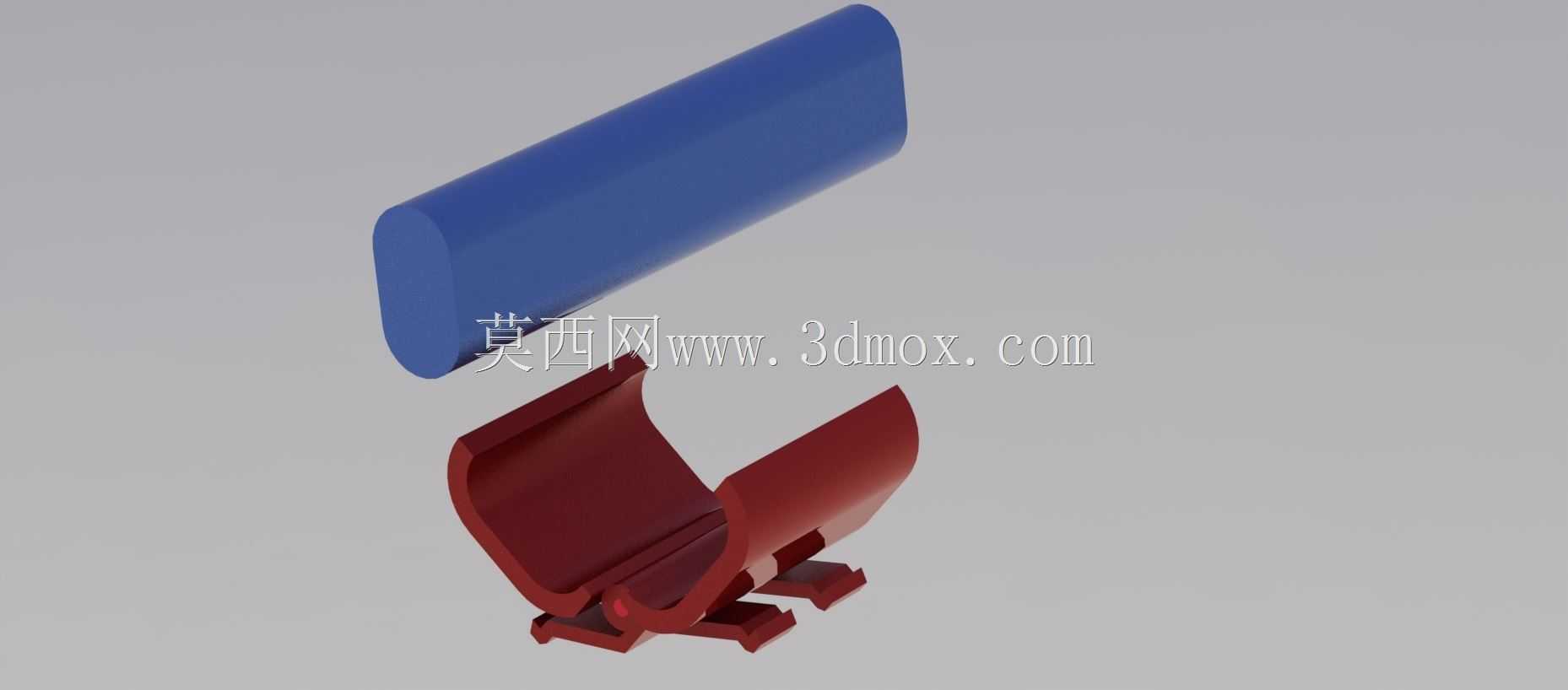

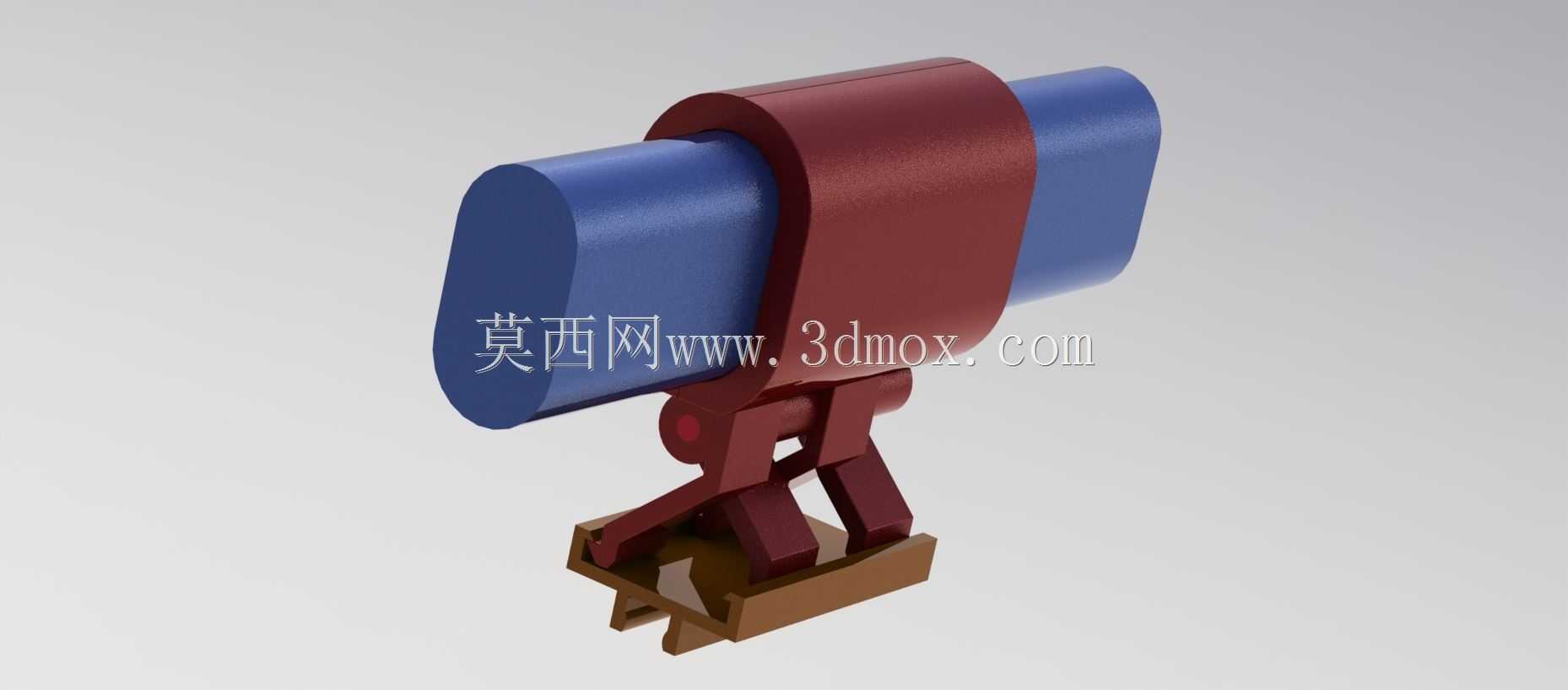

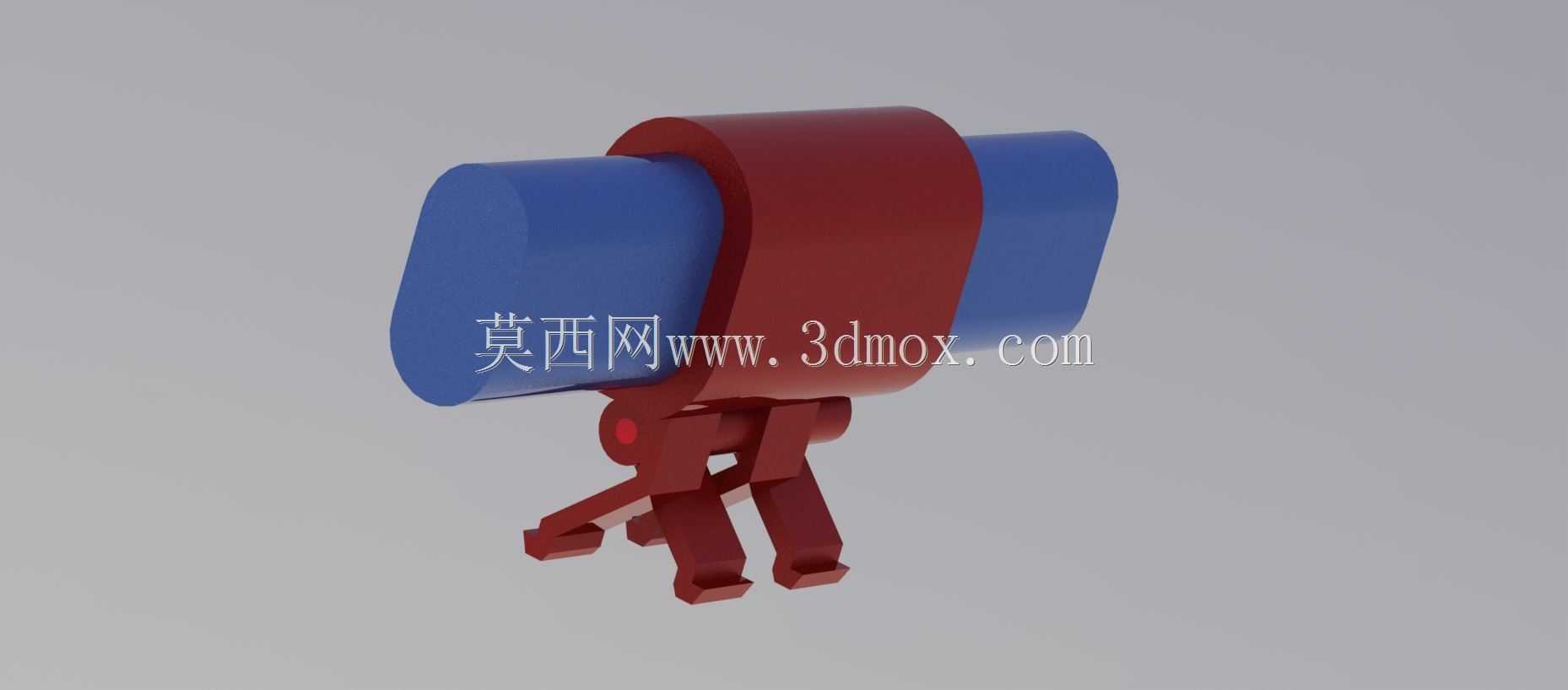

这类弹性夹持卡扣主要应用在各类需要快速固定圆柱杆件的装配场景中，常见于工装治具搭建、设备管线排布、轻型扶手临时固定、工位辅助杆件定位等环节，替代传统螺栓抱箍的繁琐安装流程，无需额外紧固件即可完成杆件的卡接固定，大幅提升现场装配效率。从结构设计来看，卡扣下半部分为带定位卡脚的基座，上半部分为弧形环抱式夹持臂，整体采用弹性形变的设计思路，安装时只需将圆柱杆件对准弧形开口向下按压，夹持臂受杆件挤压向两侧撑开，待杆件完全卡入弧形型腔后，弹性臂回弹形成环抱约束力，即可完成杆件的固定，基座底部的卡脚可直接卡入对应规格的安装孔或者型材槽内，不需要额外打螺丝固定，拆装都可以徒手完成，适合需要频繁调整杆件位置的工位场景。设计过程中重点考量了夹持力与安装便捷性的平衡，弧形型腔的曲率略小于待夹持圆柱杆件的外径，保证卡入后有足够的抱紧力避免杆件松脱晃动，同时在夹持臂的根部做了圆角过渡处理，减少反复开合过程中的应力集中，提升卡扣的反复使用寿命，避免长期使用后出现弹性衰减断裂的问题。安装边界方面，基座底部的两个卡脚间距适配常规的30系、40系工业铝型材槽宽，也可以直接卡在厚度1-2mm的钣金安装孔上，不需要额外加工复杂的安装位，夹持的圆柱杆件直径适配范围覆盖15-25mm的常规圆杆、圆管，日常使用中可以用来固定工位扶手、气动管路导向杆、小型传感器安装杆、设备旁的辅助置物杆等，在轻型载荷的固定场景下完全可以替代传统的金属管夹，同时自身重量更轻，安装效率更高，不会对安装基面造成额外的打孔损伤。在实际产线应用中，这类卡扣经常被用在装配工位的扶手快速搭建上，不同工位根据作业需求调整扶手高度和位置时，不需要拆卸螺栓重新打孔，只需要把卡扣从型材槽里撬出，移动到对应位置卡紧再装入扶手杆即可，整个调整过程不需要额外工具，单人十几秒就能完成一个点位的调整，相比传统的螺栓固定管夹，能减少大量的工位调整辅助时间。同时卡扣的弧形夹持面没有尖锐棱角，卡入杆件后不会划伤杆件表面的喷塑或者阳极氧化层，对于外观件的固定也能起到很好的保护作用，避免装配过程中出现表面划伤的不良问题。结构上没有多余的活动零件，整体为一体式结构，不存在零件脱落丢失的风险，日常维护不需要额外上油或者紧固，长期使用的可靠性表现优异，在各类非重型载荷的杆件固定场景中都有很高的适配性。
