椭圆底座带定位孔单柱堆焊连接结构件

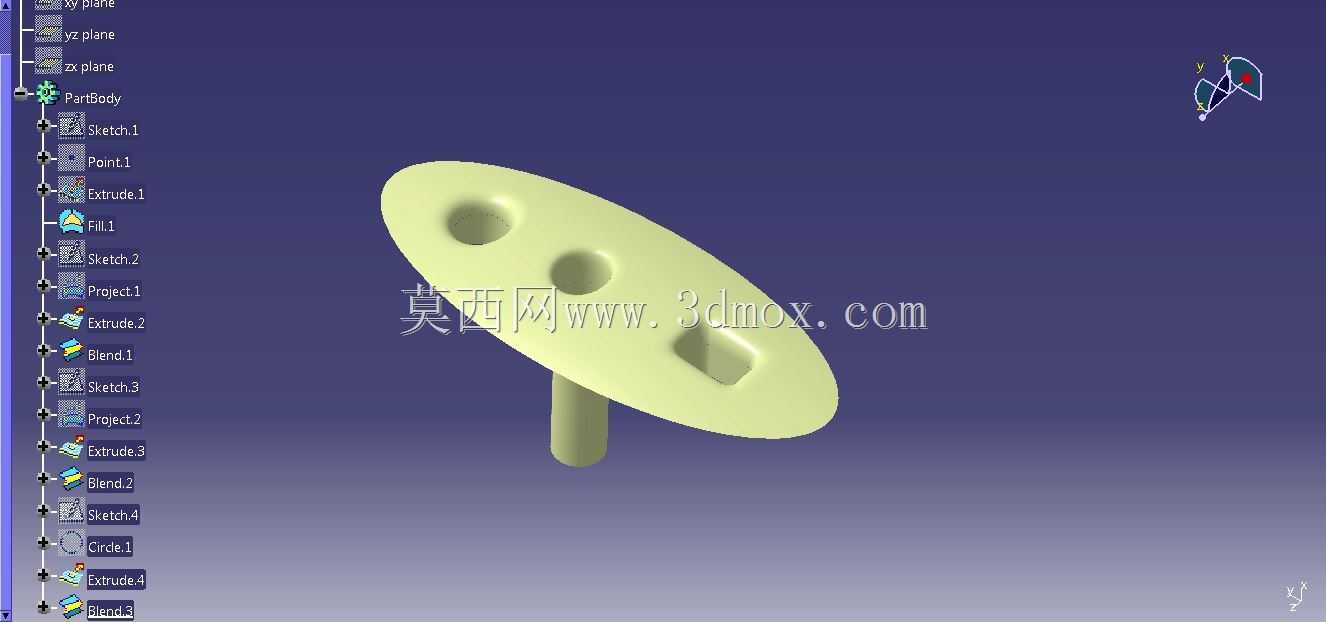

这类带单支撑柱的椭圆底座构件，多用于薄板类工件的堆焊工装配套场景，在汽车内饰件焊接、小型钣金件组焊工位上十分常见，核心作用是为待焊工件提供稳定的下部定位支撑，避免焊接过程中工件移位、变形，同时预留的孔位可配合快速夹钳、定位销实现工件的快速装夹，减少工装调试的辅助时间。从结构设计逻辑来看，椭圆形态的底座相比圆形底座，在同等安装面积下能提供更长的孔位排布空间，两个圆形通孔用于穿设固定螺栓，可直接将整个构件锁附在工装台的T型槽或者安装基板上，腰型孔则用于微调安装位置，补偿底座加工、工装台安装孔的位置公差，降低零件加工的精度要求，减少装配时的配作工作量。下方伸出的单圆柱支撑段，直径根据常见堆焊工件的定位孔尺寸匹配设计，柱体长度根据待支撑工件的悬空高度确定，既要保证支撑时工件与工装台面留有足够的焊枪操作空间，也要避免柱体过长导致支撑刚性不足，焊接受力后出现偏斜。设计时特意将底座与支撑柱做了一体化的结构处理，没有采用分体拼接的形式，就是为了避免长期受焊接热辐射、装夹外力后出现连接松动，整个构件的棱边都做了小倒角处理，一方面是去除加工毛刺避免操作人员装拆时划伤，另一方面也能减少焊接飞溅附着在棱边位置的清理难度。安装边界上，椭圆底座的长轴、短轴尺寸适配常规小型工装的安装间距，两个圆形安装孔的中心距符合通用工装台的孔位排布标准，不需要额外制作转接板就能直接固定，支撑柱的端面做了平面度处理，支撑工件时能保证贴合紧密，不会出现点接触导致的工件支撑不稳问题。在实际工位使用中，这类构件往往会成组排布，根据待焊工件的外形轮廓调整每个支撑件的位置，配合侧面的夹紧机构完成整个工件的定位，相比整块定制的仿形支撑工装，这类标准化的支撑构件通用性更强，更换不同工件时只需要调整排布位置即可，不需要重新制作整套工装，能大幅降低多品种小批量焊接生产的工装投入成本。结构建模过程中，先绘制椭圆底座的草图轮廓，拉伸得到底座基体，再分别绘制三个孔位的轮廓切除得到安装孔与腰型调节孔，之后在底座对应位置绘制支撑柱的圆形草图，拉伸得到支撑柱结构，最后对所有锐边做倒角处理，整个建模过程完全按照实际加工的工艺顺序排布特征，后续如果需要调整支撑柱高度、底座尺寸或者孔位位置，只需要修改对应草图的参数就能快速衍生出不同规格的同系列构件，方便建立企业内部的工装标准件库，提升后续工装设计的复用效率。
