铰接式支撑连接座结构设计方案

项目分类:3D模型 发布时间:2021-08-09 ID:227964
  • 铰接式支撑连接座结构设计方案
  • 铰接式支撑连接座结构设计方案
  • 铰接式支撑连接座结构设计方案
  • 铰接式支撑连接座结构设计方案
  • 铰接式支撑连接座结构设计方案
  • 铰接式支撑连接座结构设计方案
  • 铰接式支撑连接座结构设计方案
  • 铰接式支撑连接座结构设计方案
  • 铰接式支撑连接座结构设计方案

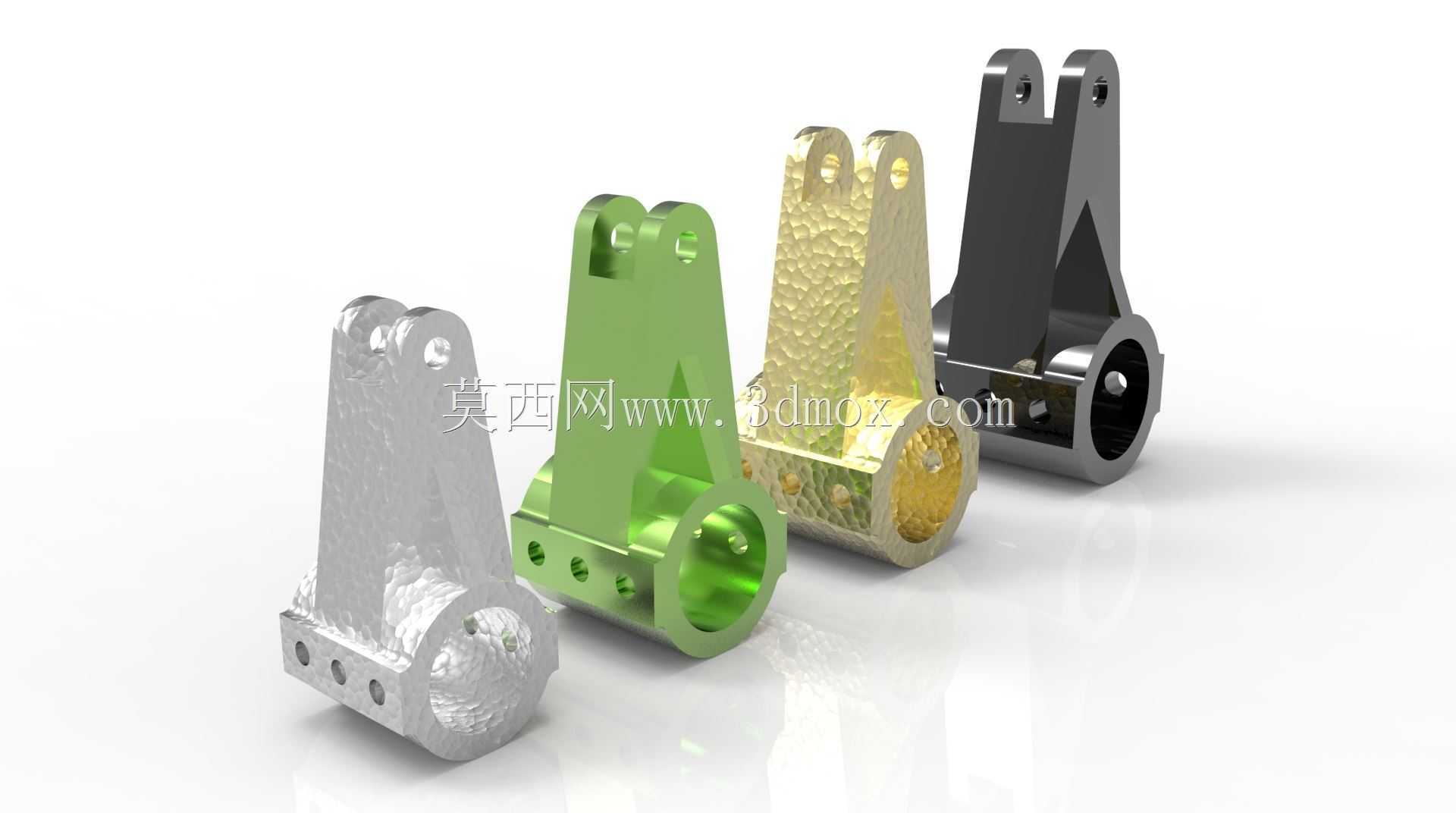

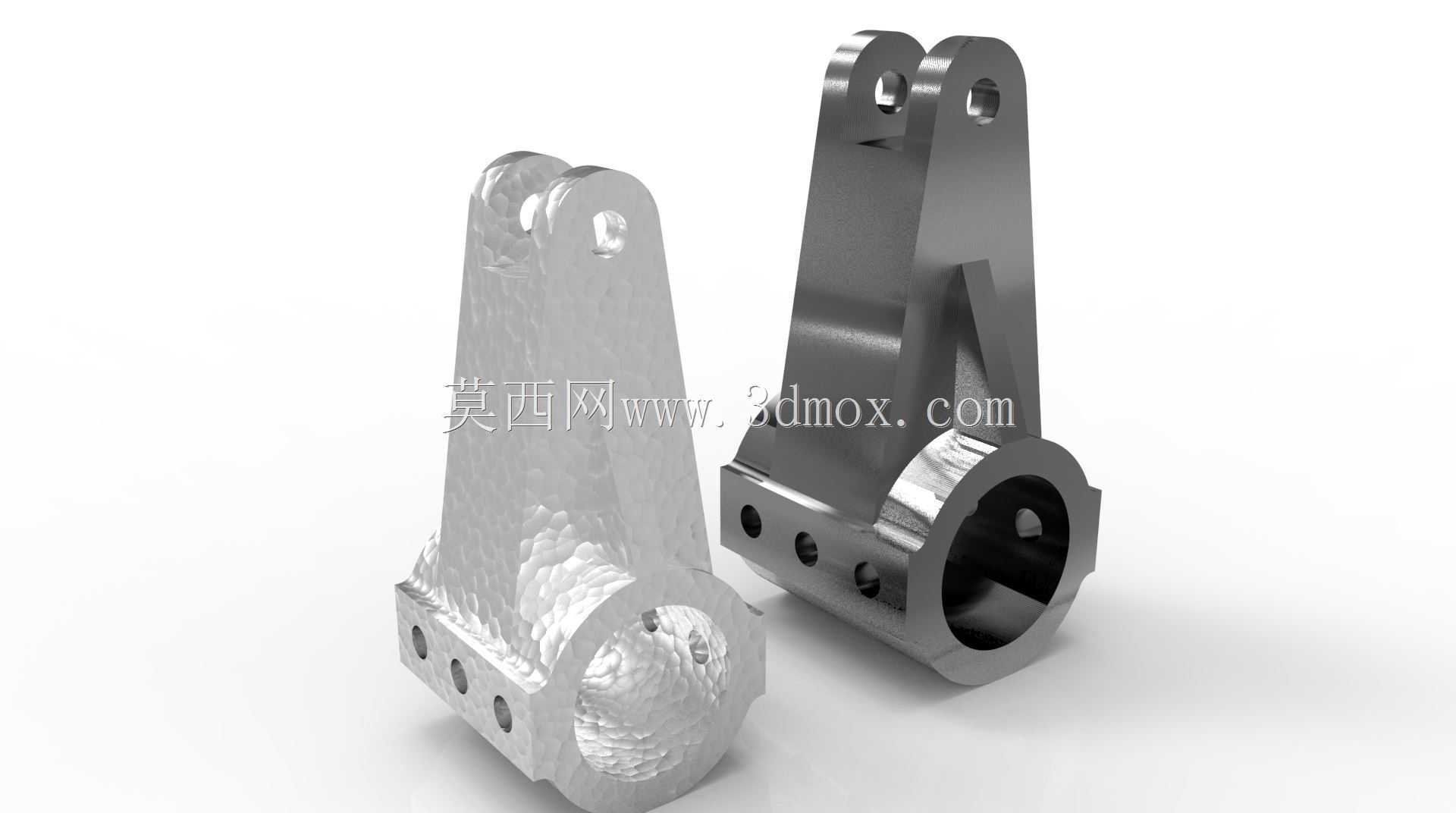

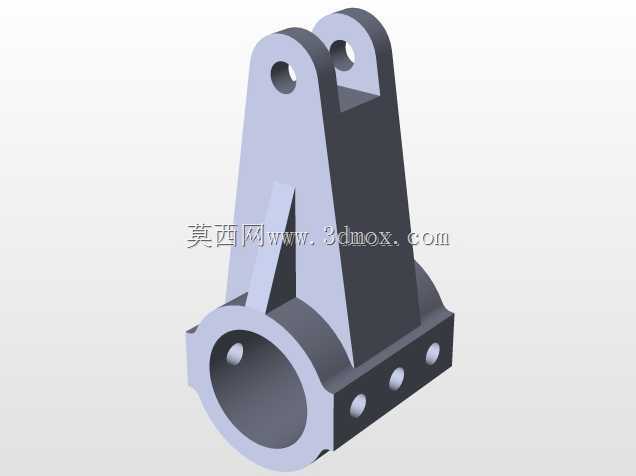

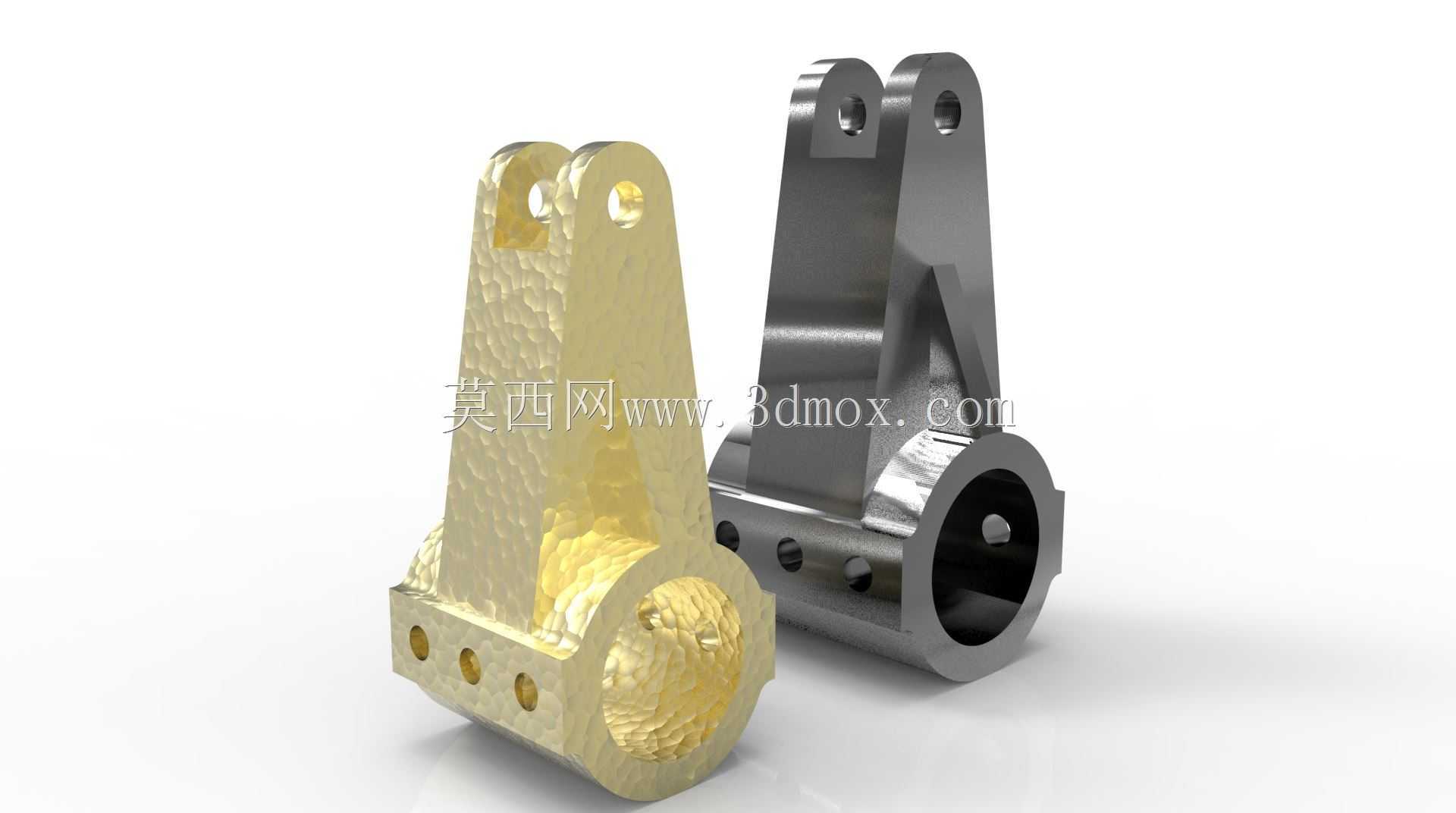

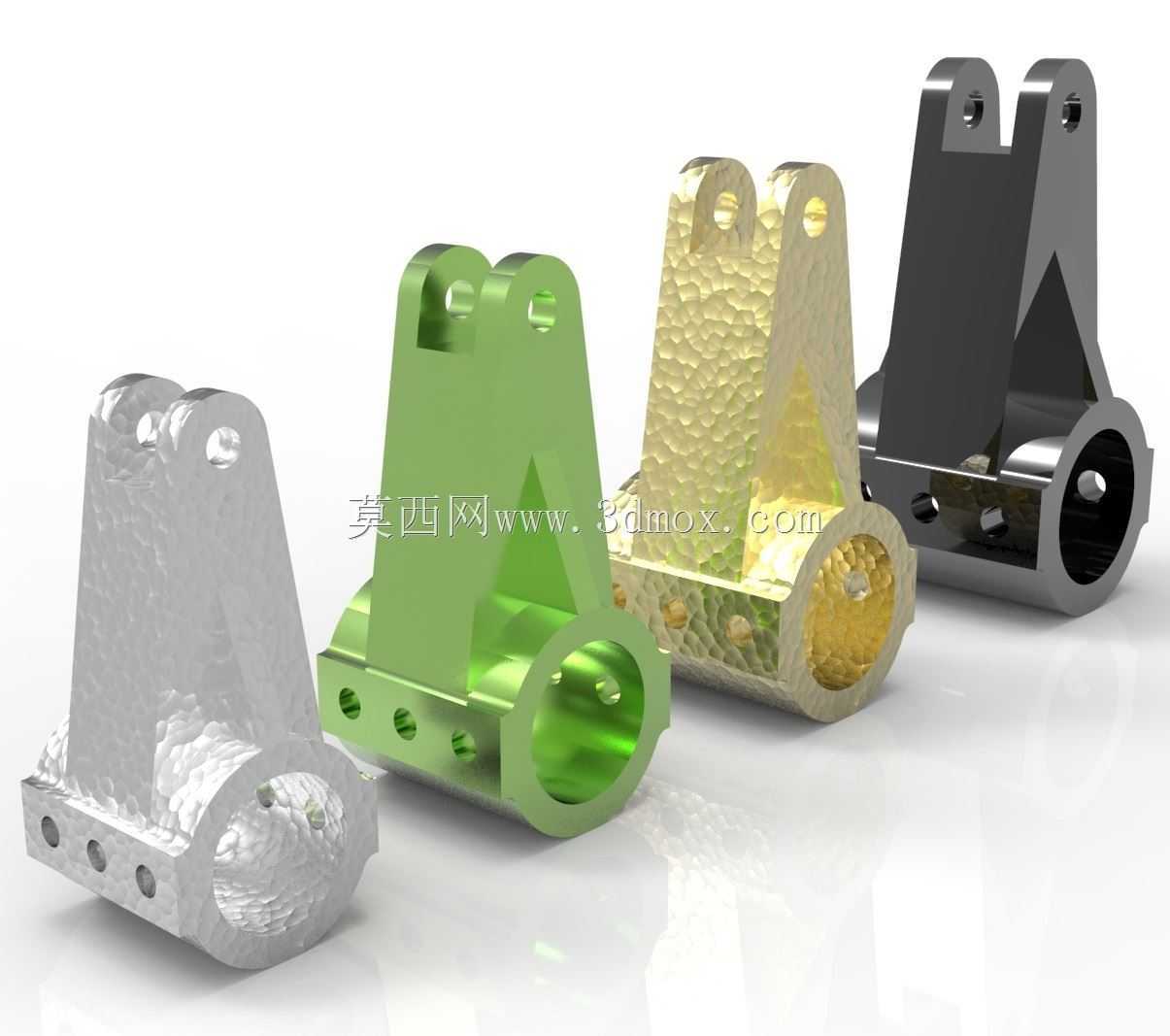

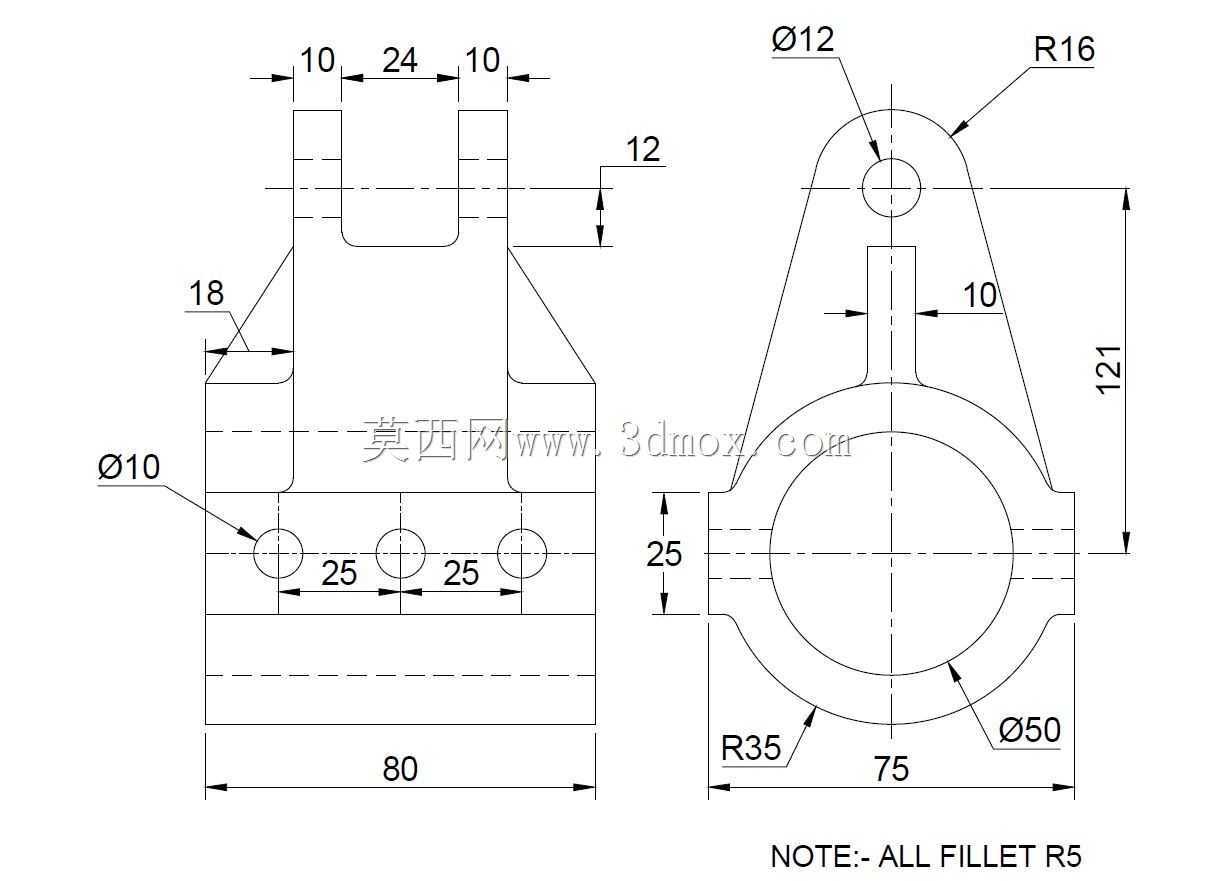

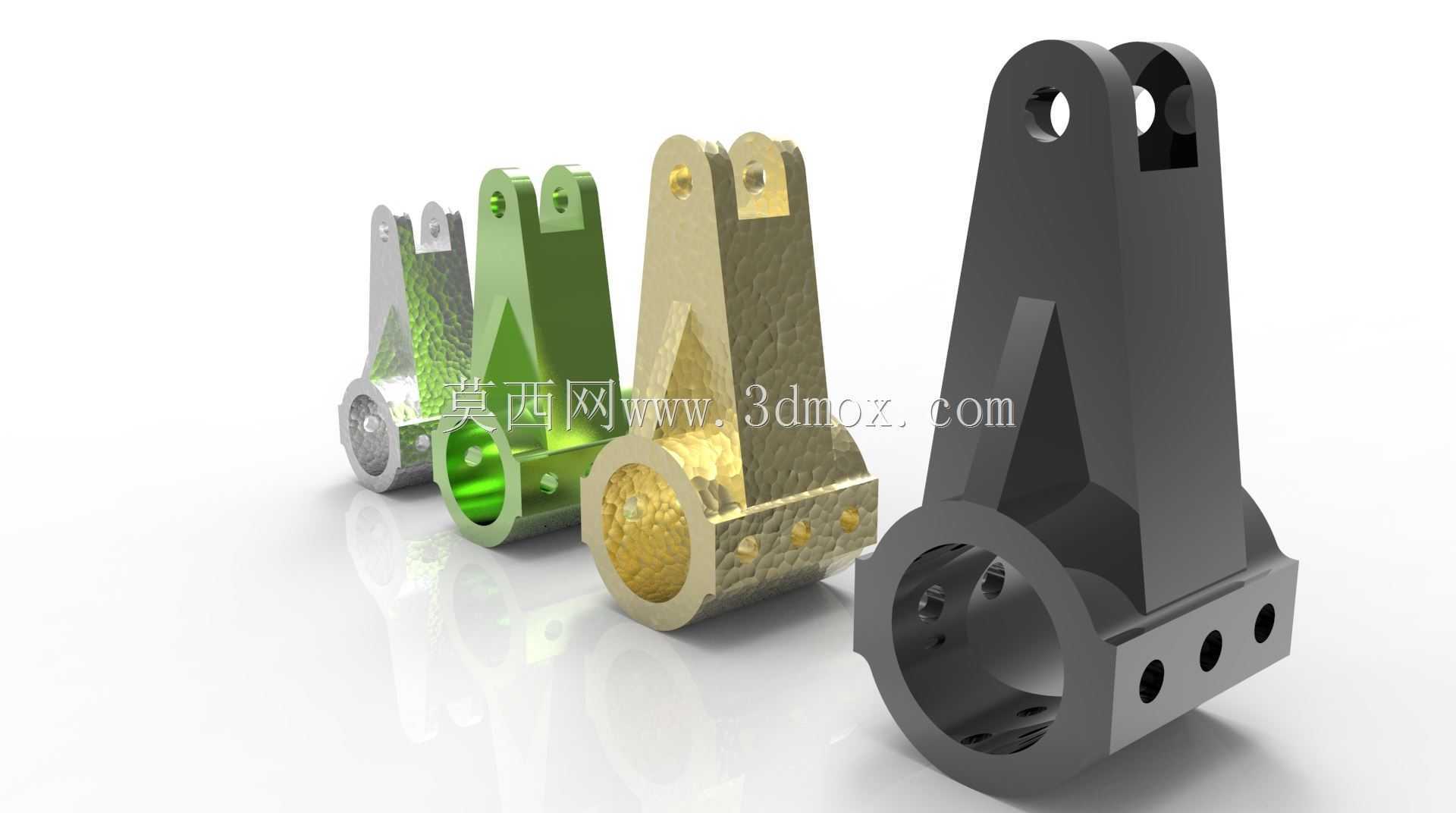

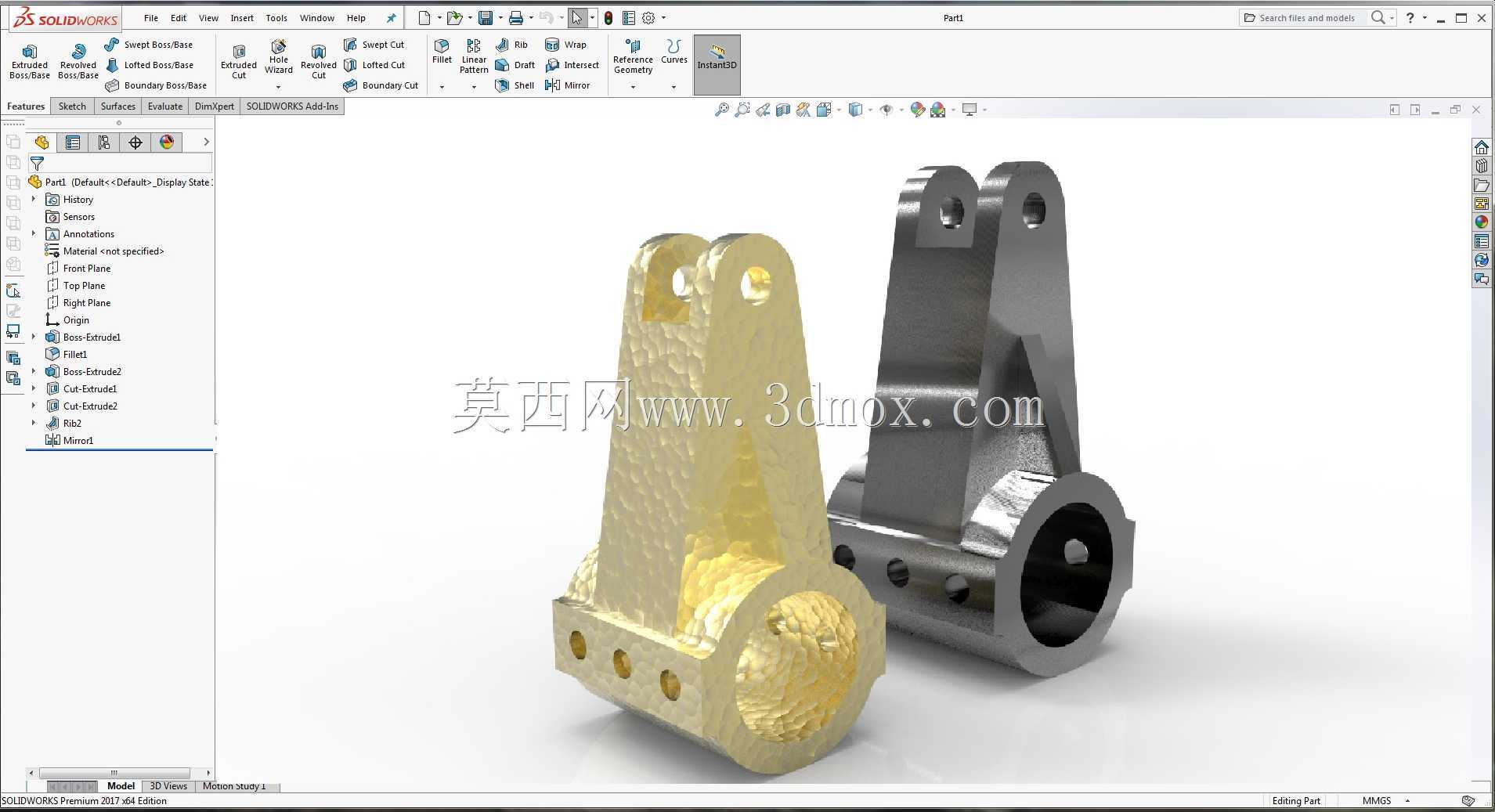

这类铰接支撑连接座多应用在需要实现小幅摆动、同时承载径向与轴向复合载荷的设备连接部位,常见于工程机械的执行机构末端、自动化生产线的摆臂连接节点、物流设备的活动支撑点位,核心作用是在两个相对运动的构件之间建立稳定的铰接支点,同时传递工作过程中的载荷,避免连接部位出现应力集中导致的结构失效。从结构设计逻辑来看,主体采用立板加筒状铰接座的组合构型,上部的双叉耳结构预留了同轴销孔,用于穿装铰接销轴,和配套的摆动构件形成转动副,耳板内侧做了倒角过渡,避免销轴转动过程中出现边角剐蹭,同时降低耳板根部的应力集中系数;下部的筒状结构是主承载腔体,内部预留了销轴穿装空间,筒壁上均匀分布的径向螺纹孔用于安装紧定螺钉,锁定穿入筒内的固定销轴,防止工作过程中销轴出现轴向窜动。底部的安装法兰面做了加厚处理,法兰上分布的三个安装孔用于穿装固定螺栓,将整个支座刚性固定在设备的基座平面上,法兰和筒身、立板的连接部位都做了三角形加强筋结构,筋板的厚度根据承载量级做了匹配设计,能够在不额外增加过多整体重量的前提下,大幅提升结构的抗弯曲、抗扭转载荷能力。设计过程中需要重点控制几个安装边界尺寸:首先是上部双叉耳的内开档尺寸,必须和配对连接件的耳板厚度保持合理间隙,间隙值控制在0.1到0.2毫米之间,既保证转动顺畅,又避免出现过大的窜动量;其次是上下两组铰接孔的中心距,这个尺寸直接决定了摆动构件的活动行程范围,公差需要控制在IT7级精度,避免出现运动干涉;还有底部安装法兰的孔位分布尺寸,需要和基座上的预装螺栓孔位完全匹配,法兰面的平面度要求控制在0.05毫米以内,保证安装后不会出现附加安装应力。筒身部分的内径尺寸需要和配套销轴的外径做基孔制配合,选用H8间隙配合,满足转动或者固定装配的需求,筒壁上的紧定螺纹孔深度要保证螺钉拧入后能顶住销轴表面的定位凹坑,锁定可靠不会松脱。不同表面处理的同结构支座可以适配不同的工作环境,镀锌处理的版本适合普通室内干燥工况,阳极氧化的版本适合有一定防腐要求的户外或者潮湿工况,发黑处理的版本适合常规工业设备内部的安装点位,在选型替换时只要安装边界尺寸、承载能力匹配,就可以实现通用互换,不需要额外改动周边的安装结构。
