管道连接用双法兰抱箍紧固结构

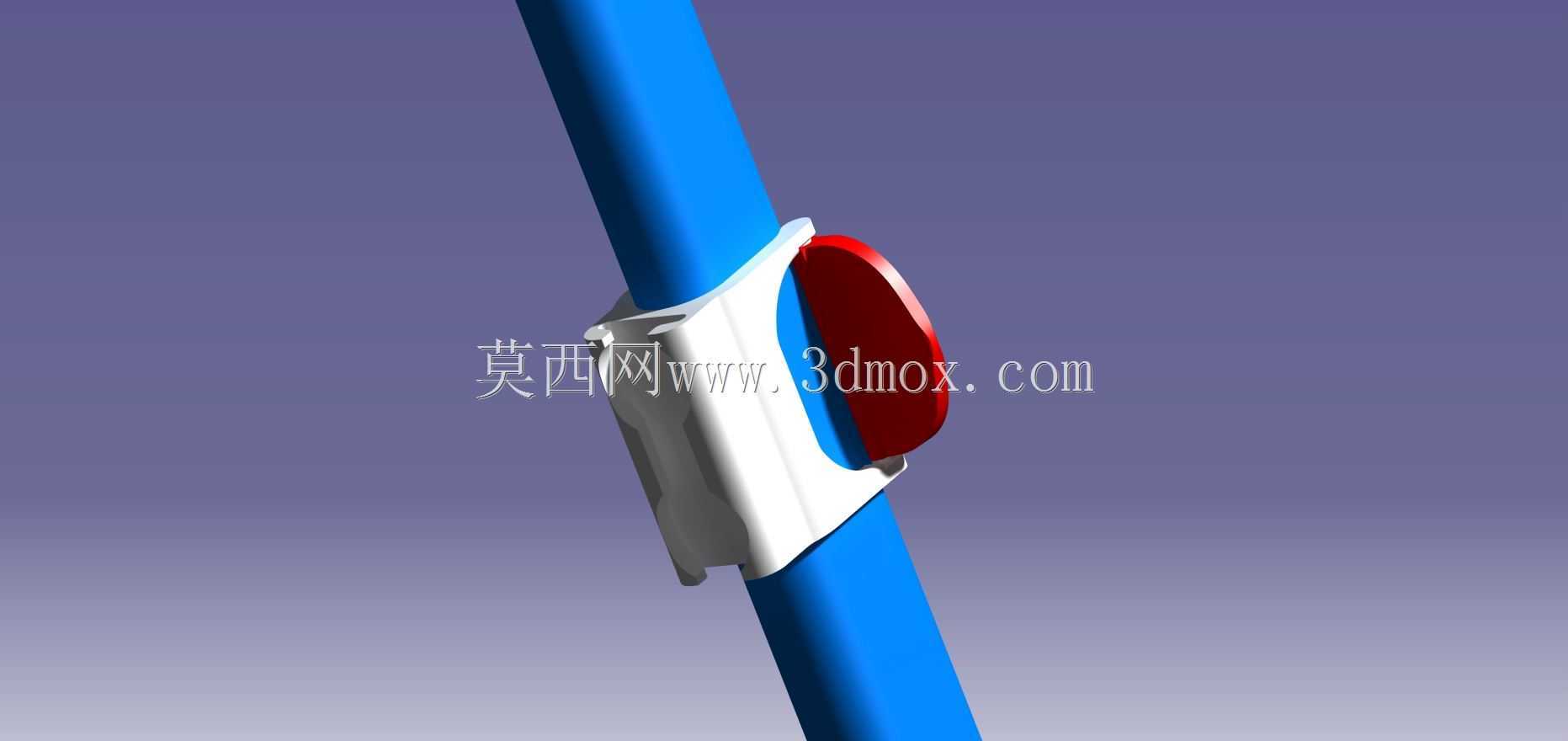

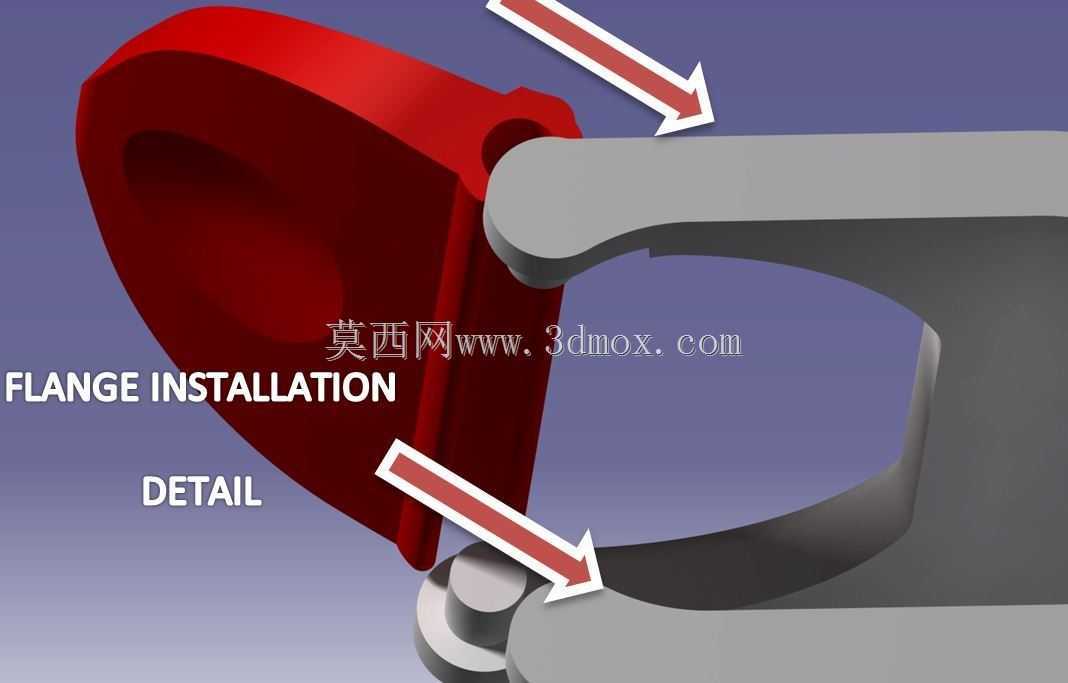

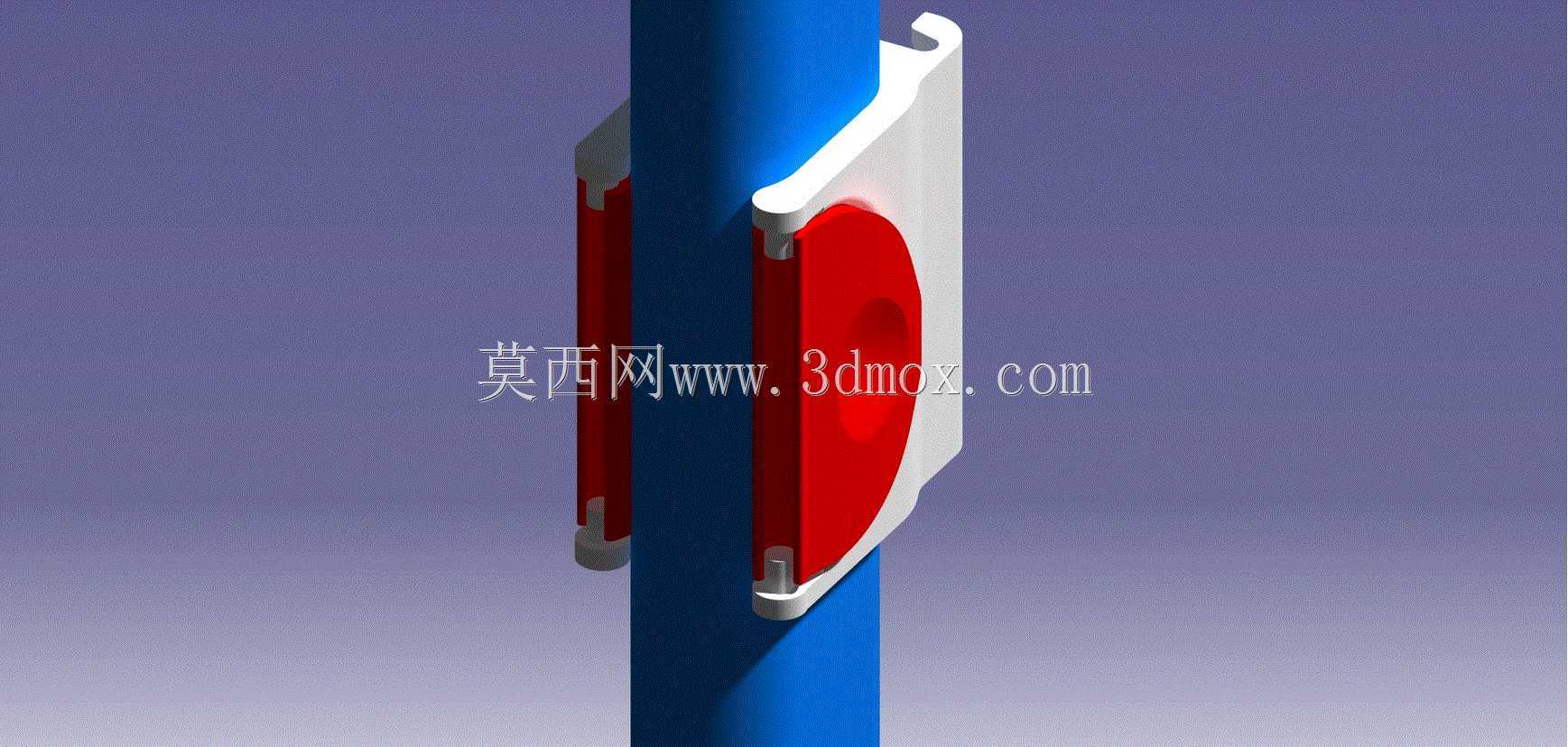

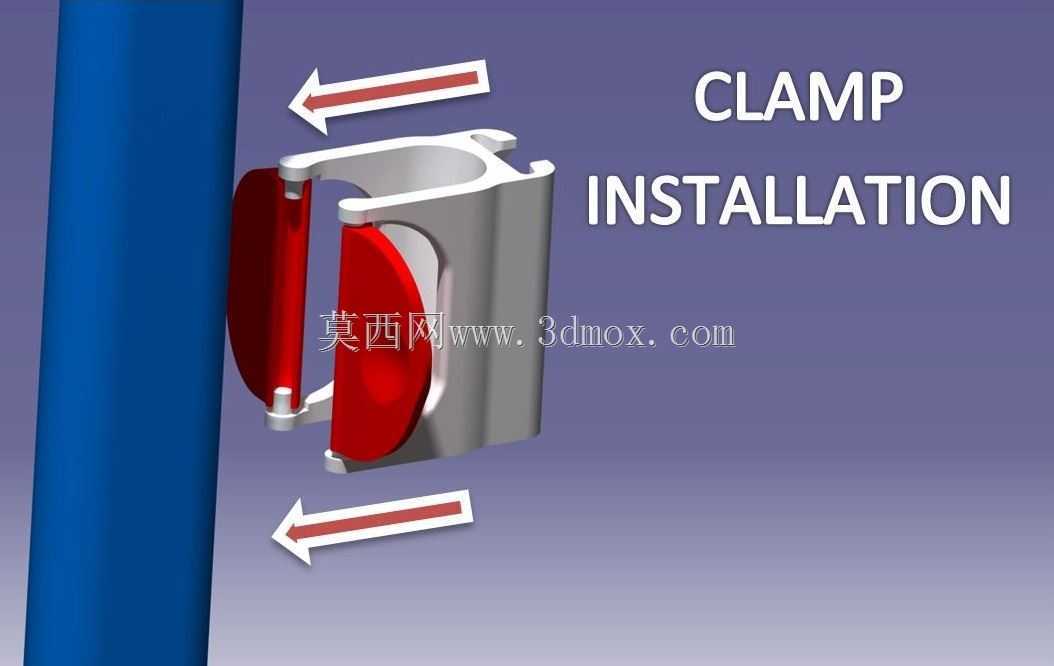

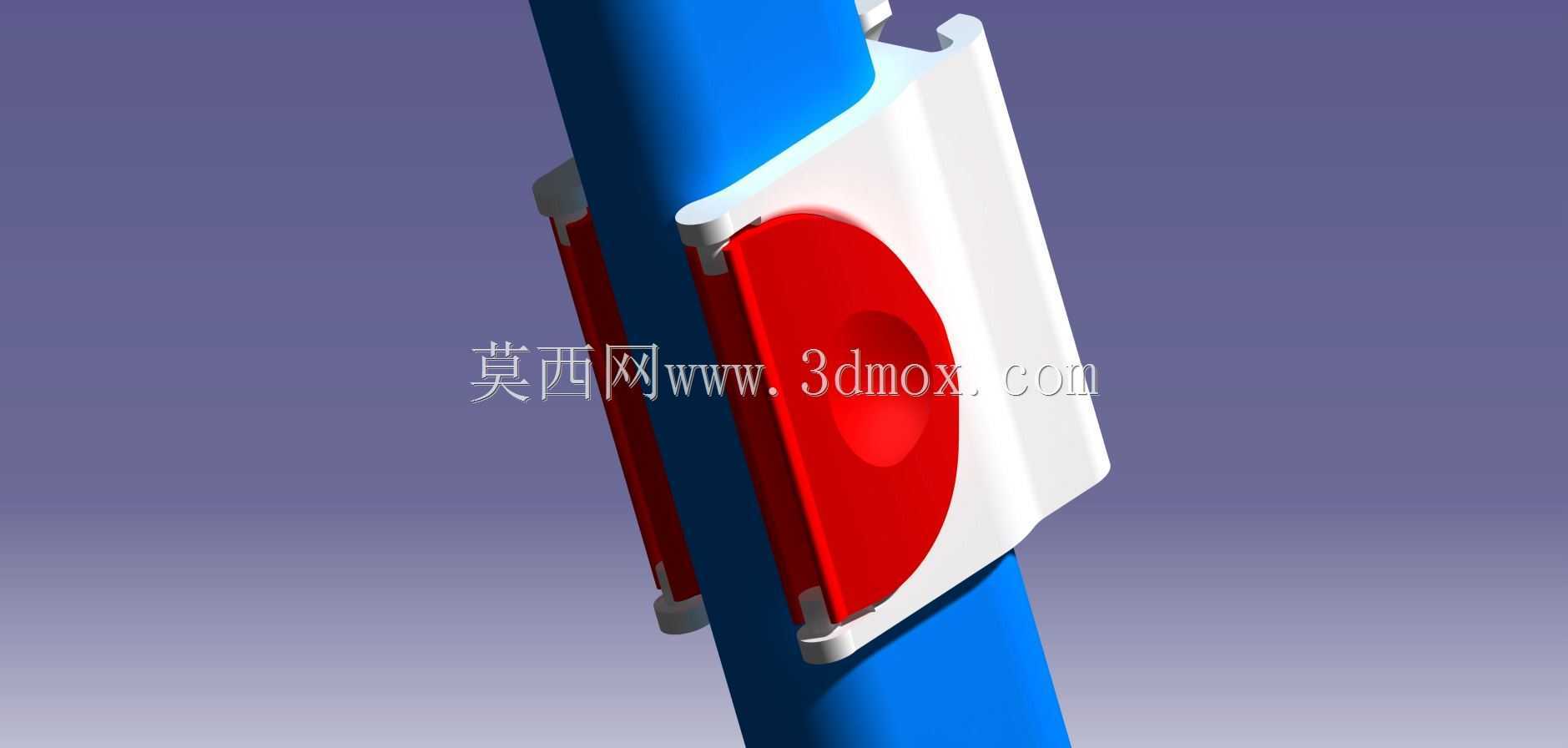

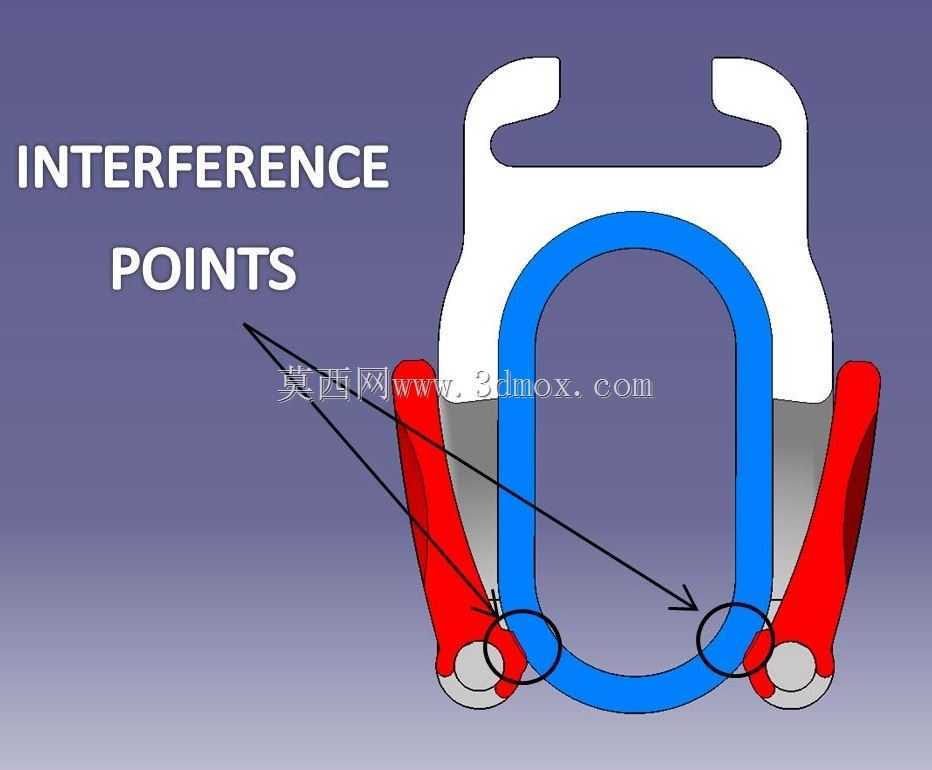

这类双法兰卡箍结构，在民用给排水管路、工业流体输送管线、轻型设备管线架设场景中十分常见，主要承担圆管类构件的快速对接、径向定位与防脱紧固作用，尤其适用于需要频繁拆装检修的管路节点，相比传统焊接法兰、螺纹对接的形式，它不需要对管端做复杂的坡口、套丝预处理，现场安装效率能提升40%以上，也不会破坏管材表面的防腐层。从结构设计逻辑来看，整套组件仅由两个完全对称的法兰夹片组成，没有额外的异形零件，加工时只需要开一套冲压或者注塑模具就能完成主体件生产，零件通用率达到100%，大幅降低了开模成本与备件存储难度。夹片内侧做了与目标管材外径完全匹配的圆弧贴合面，安装时两个夹片呈打开状态垂直套入管材对接位置，待两侧管端对齐后，扣合两侧法兰边，通过法兰接触面的预紧干涉结构产生持续的径向抱紧力，不需要额外加装密封垫就能实现基础的防移位固定，如果是有密封要求的流体管路，只需要在夹片内侧预留密封胶条嵌槽，加装对应规格的橡胶圈就能满足低压工况的密封需求。安装边界上，这类卡箍的轴向占用尺寸比传统对夹法兰小30%左右，不需要在管端预留过长的法兰焊接余量，在狭小的管线排布空间里优势明显，夹片外侧的凸耳结构既可以作为安装时的施力点位，也能作为管线辅件的挂载支点，比如现场布设的传感线、防护套管都可以通过扎带固定在凸耳位置，不需要额外在管材上打孔固定。设计时特意将铰接点位设置在夹片的单侧边缘，扣合时另一侧法兰边完全开放，不需要将整个卡箍拆分成零散零件，现场作业时不会出现小零件掉落丢失的问题，操作人员只需要单手扶住卡箍定位，另一只手扣合法兰边就能完成预固定，后续再通过紧固件锁紧即可，高空管线作业时的操作安全性也有明显提升。夹片的壁厚根据适配管材的管径做对应匹配，常规DN50到DN150管径对应的卡箍壁厚在3mm到6mm之间，抱紧力可以满足1.0MPa以下低压管路的抗拉脱要求，日常运维时只需要定期检查法兰边的锁紧状态，不需要做特殊的防腐维护，镀锌处理后的夹片可以在户外露天环境下使用5年以上不出现锈蚀失效。
