航天发射用U型承重连接支架结构设计

该支架属于航天发射场景下的专用承重连接构件，主要应用于火箭发射前的地面挂载环节，承担箭体周边附属硬件的悬挂载荷传递功能，实际使用中需要将挂载部件的重力稳定传递至主支撑结构，避免挂载件在发射准备阶段出现晃动、位移甚至脱落的风险。从功能特性来看，该构件需要满足不低于300kg的静载荷承载要求，同时要尽可能降低挂载状态下的附加弯矩，避免支架自身因偏心受力产生应力集中导致结构失效。

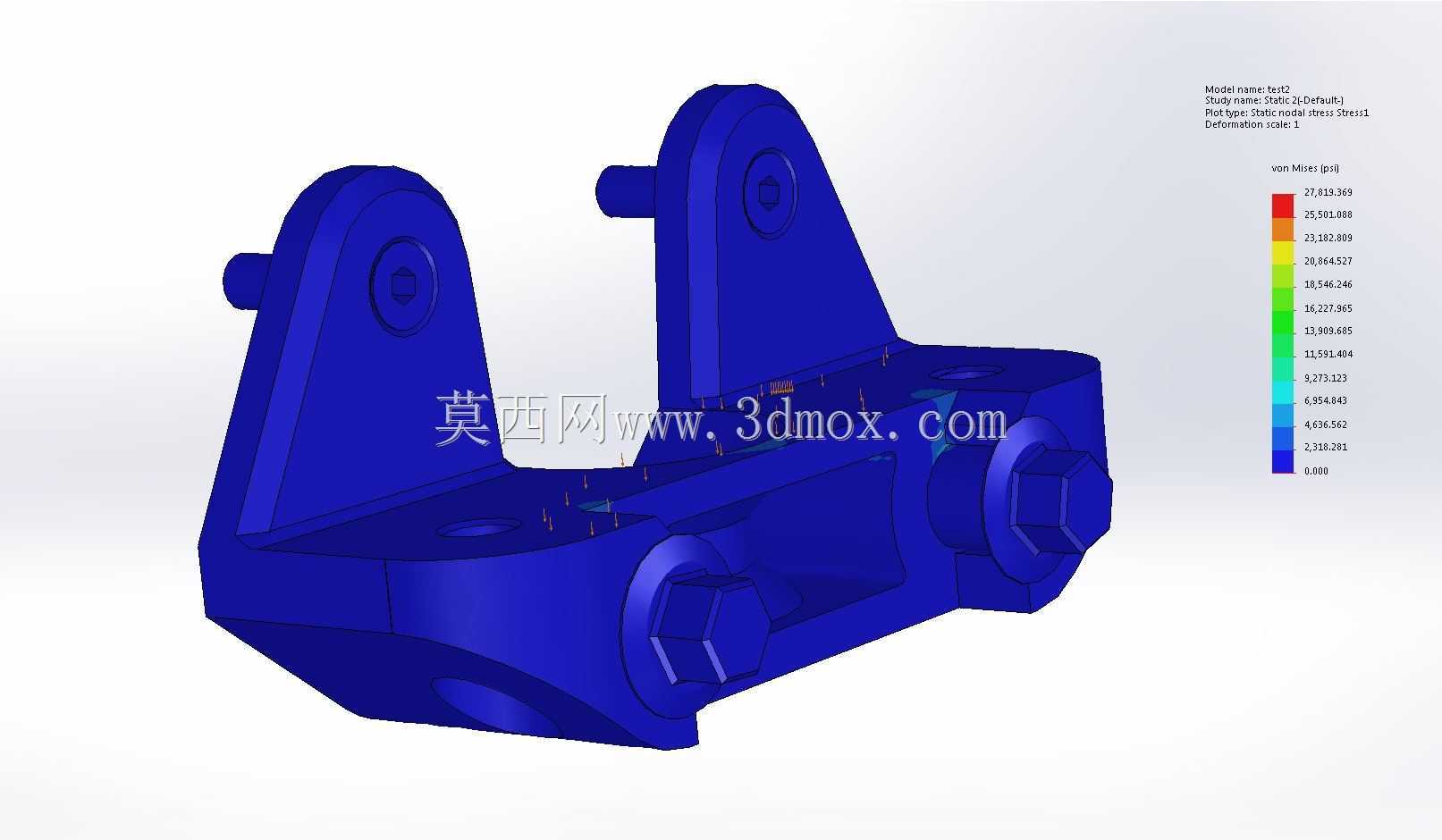

设计过程中优先保障结构可靠性，没有为了追求轻量化过度削减受力区域的材料厚度，尤其是两个带安装孔的耳片位置，作为核心受力点，孔周做了加厚处理，同时通过圆弧过渡消除直角区域的应力集中风险，从有限元分析的应力云图可以看到，高应力区域主要集中在耳片孔周与中部U型槽的衔接位置，设计时针对该区域做了局部壁厚加强，确保满载状态下应力值处于材料许用范围之内。

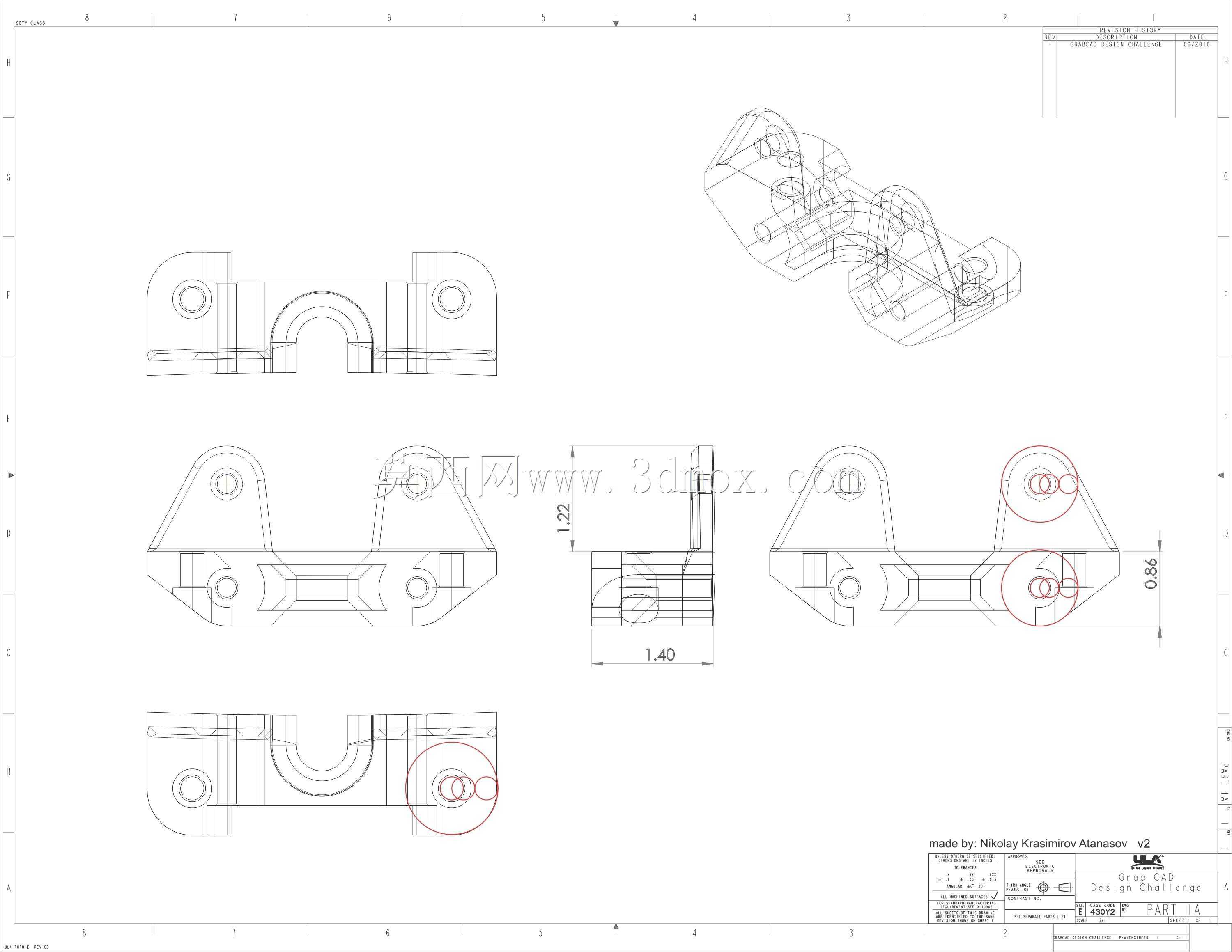

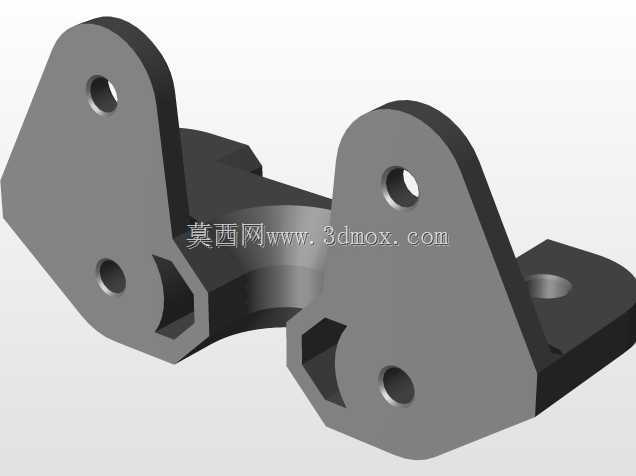

外形上采用对称式U型开口结构，中部的弧形避让槽可以适配挂载件的圆柱类安装基体，避免安装时出现结构干涉，两侧耳片上的安装孔位同轴度控制在合理公差范围内，保证安装时销轴可以顺利穿入，不会出现卡滞问题。安装边界方面，支架通过耳片上的两个通孔与主支撑基座连接，挂载点设置在靠近U型槽内壁的位置，尽可能缩短载荷作用点与安装基面的距离，以此减小偏心距带来的附加力矩，降低支架承受的弯曲载荷，让受力状态更接近纯剪切与拉压组合，提升整体承载稳定性。

结构上没有多余的冗余设计，所有曲面过渡都服务于应力分散的需求，底部的平面结构可以在安装时与支撑基面完全贴合，保证接触面积足够，避免局部压应力过大损伤配合面。针对挂载时的角度问题，设计时将挂载接触面调整至与安装基面接近垂直的状态，确保载荷方向沿支架受力轴线传递，不会产生额外的侧向分力，即使在满载状态下，支架也不会出现侧向变形导致挂载件偏移。
