双通快装式扶手连接固定夹结构设计

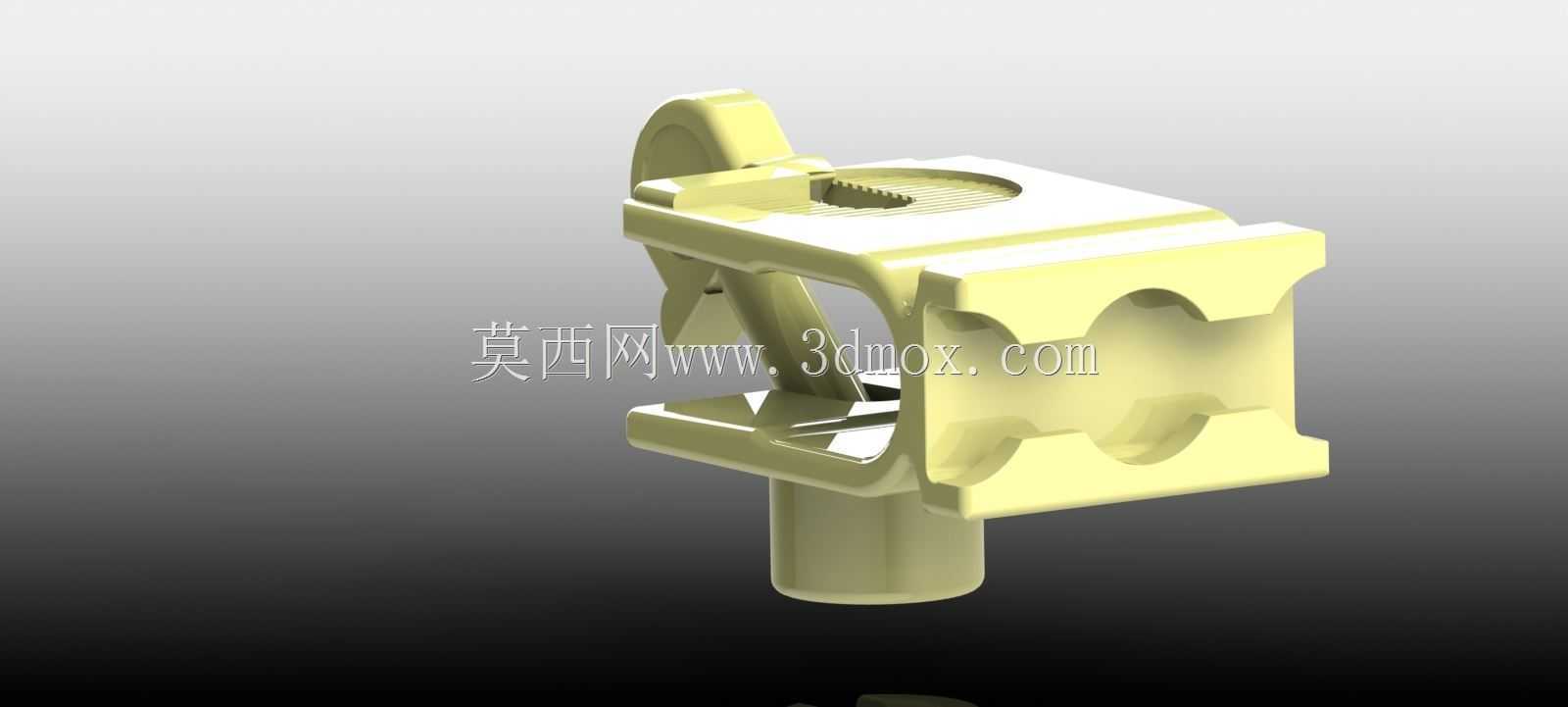

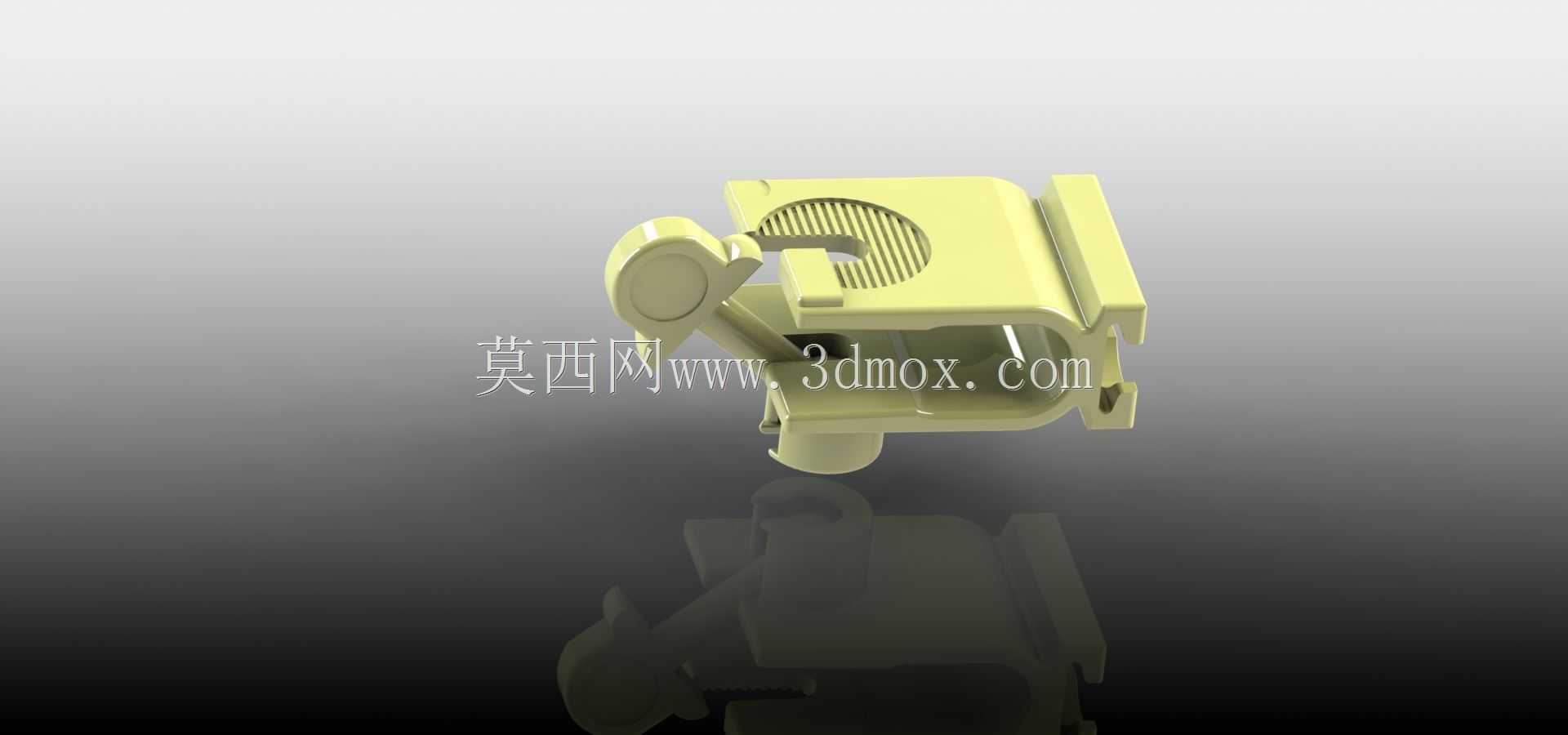

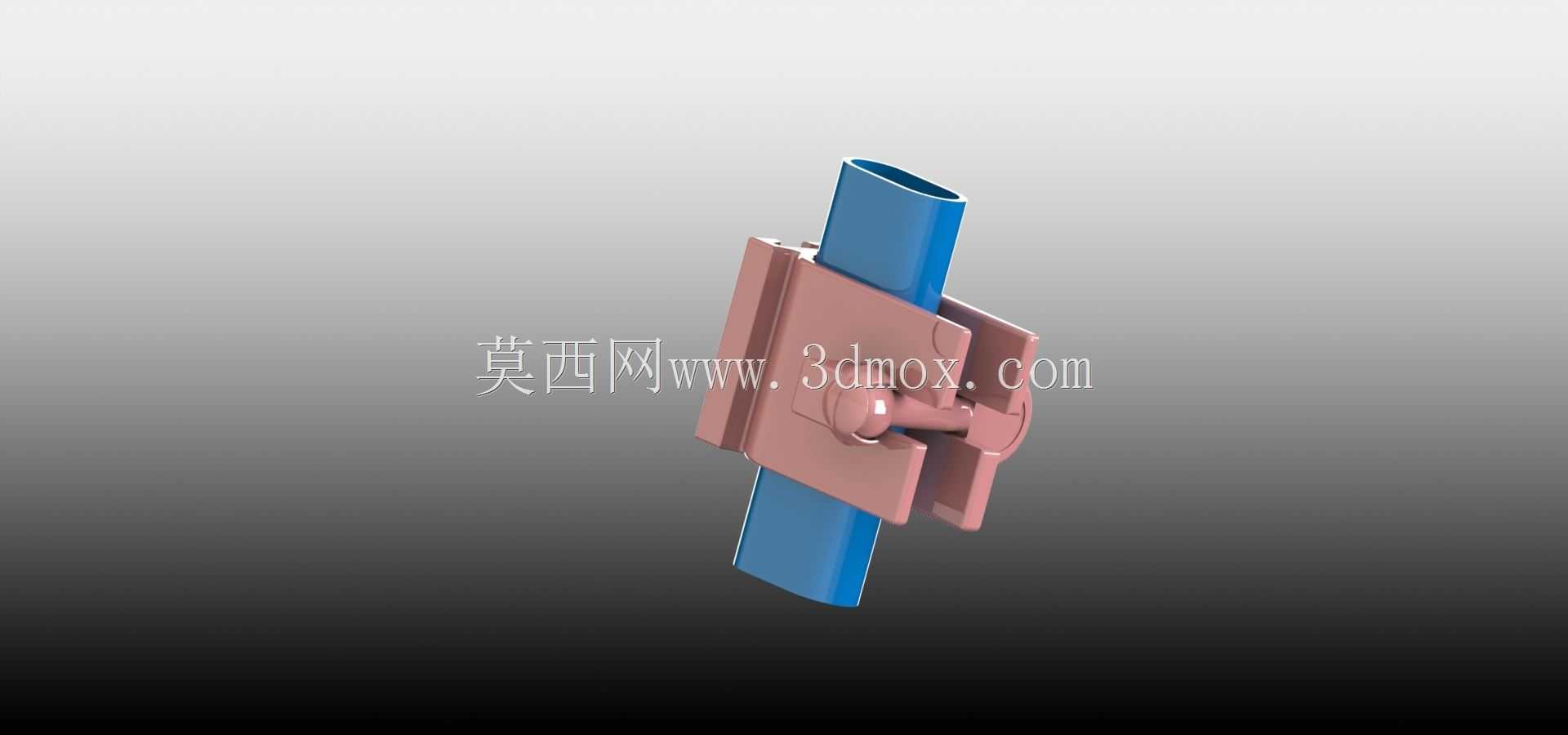

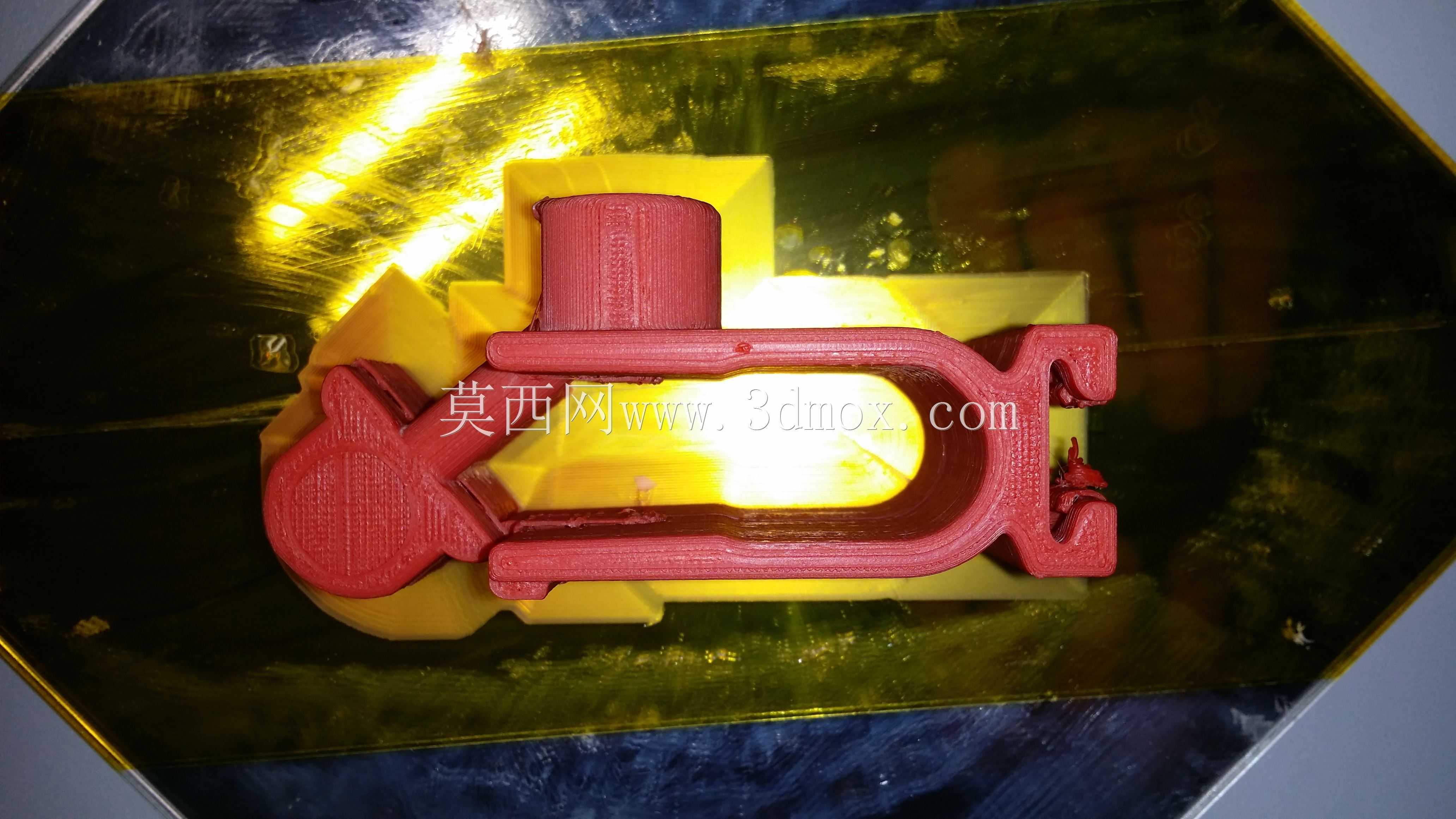

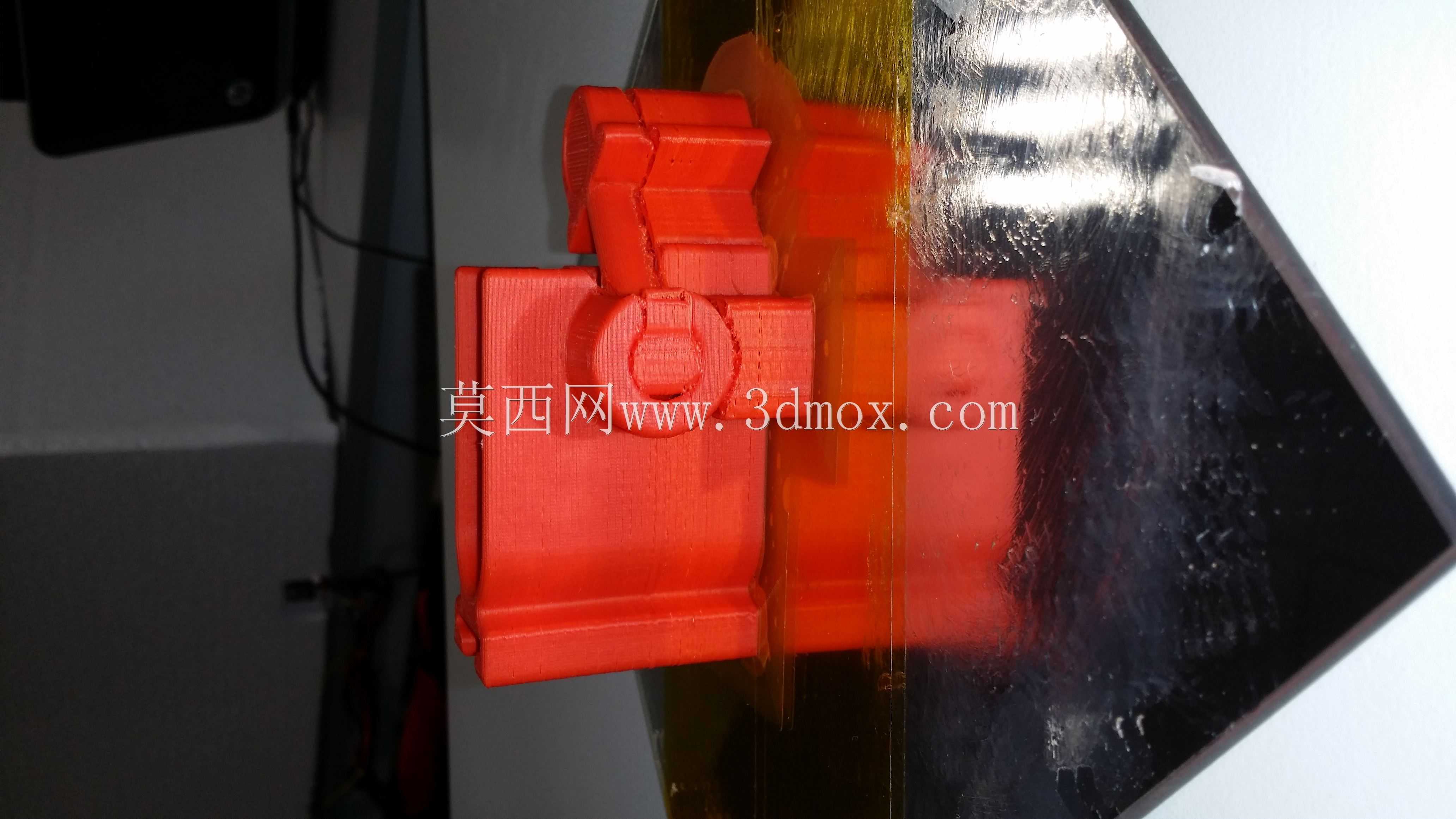

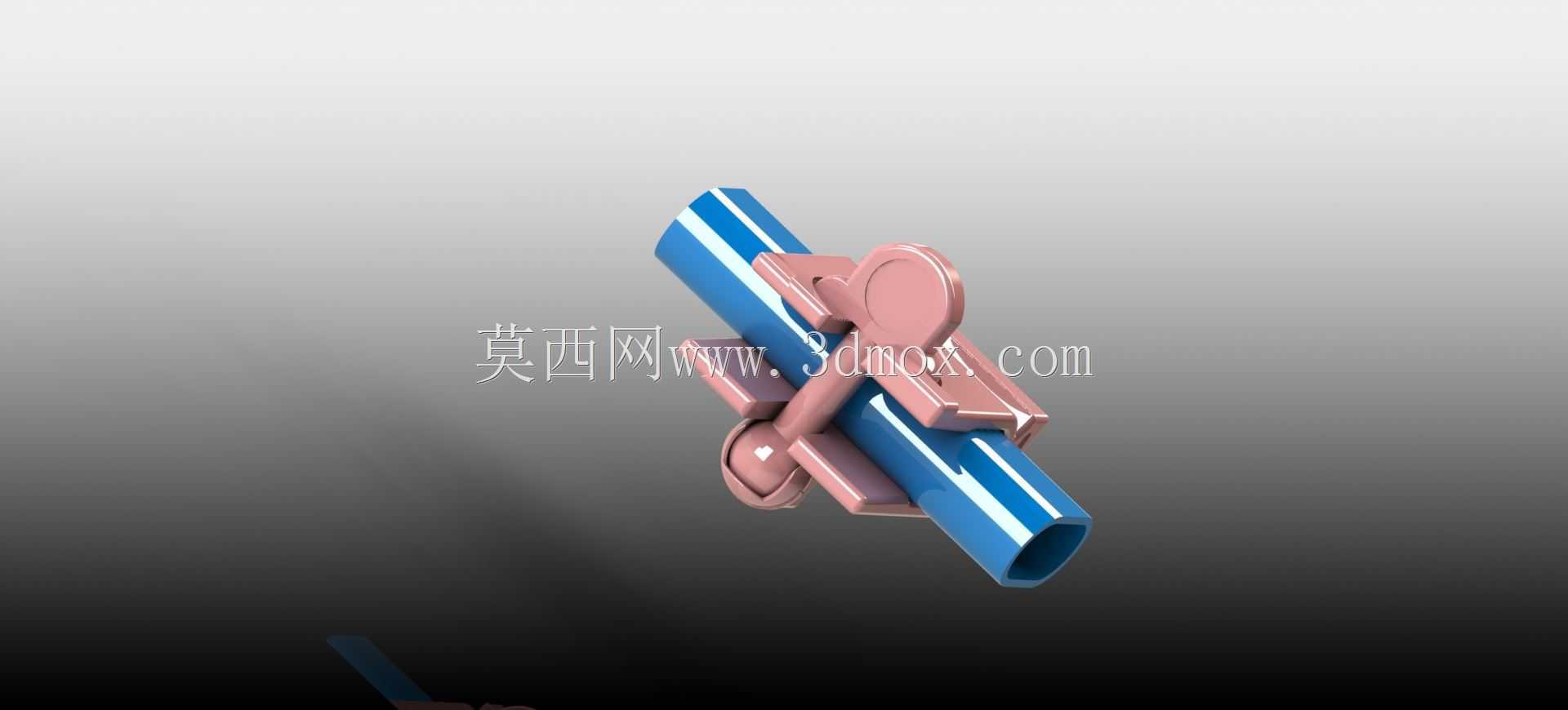

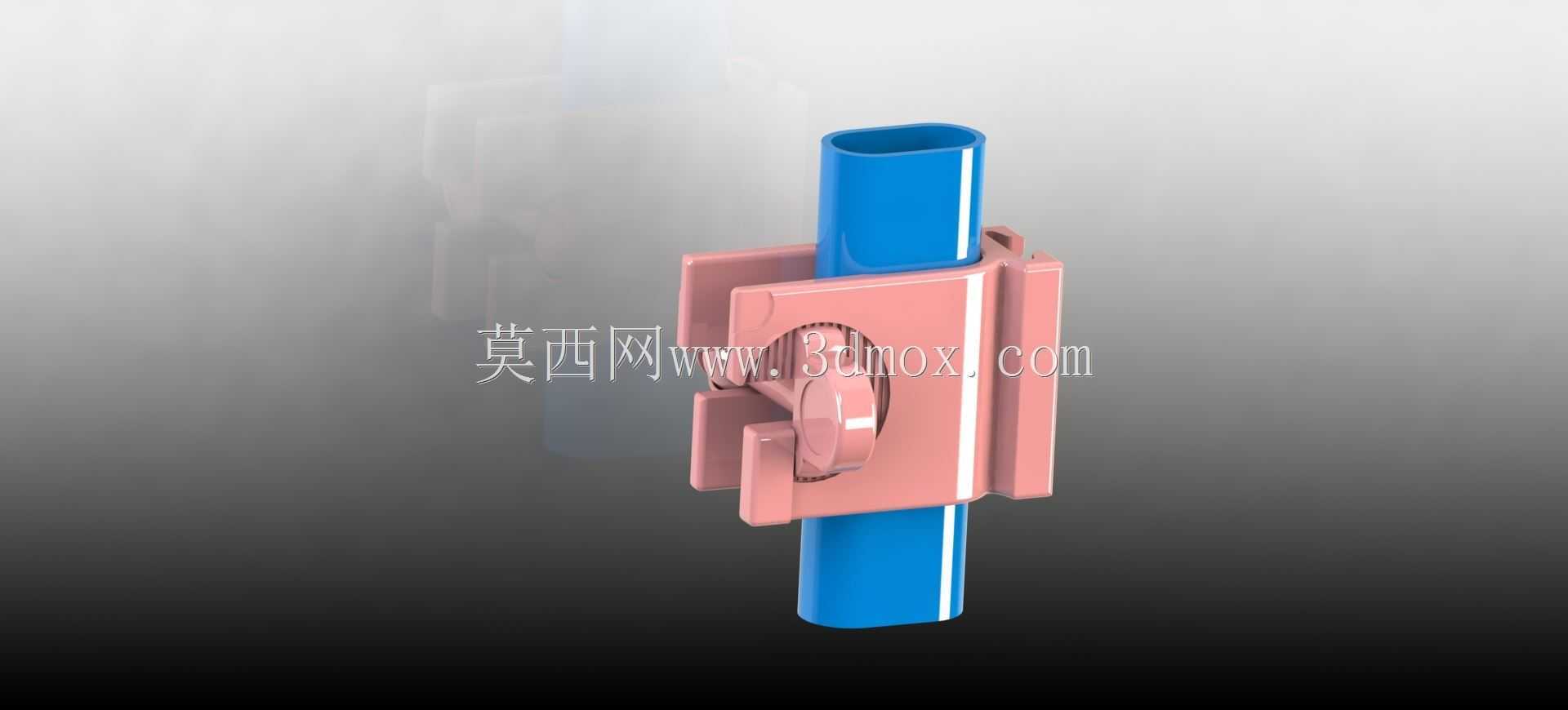

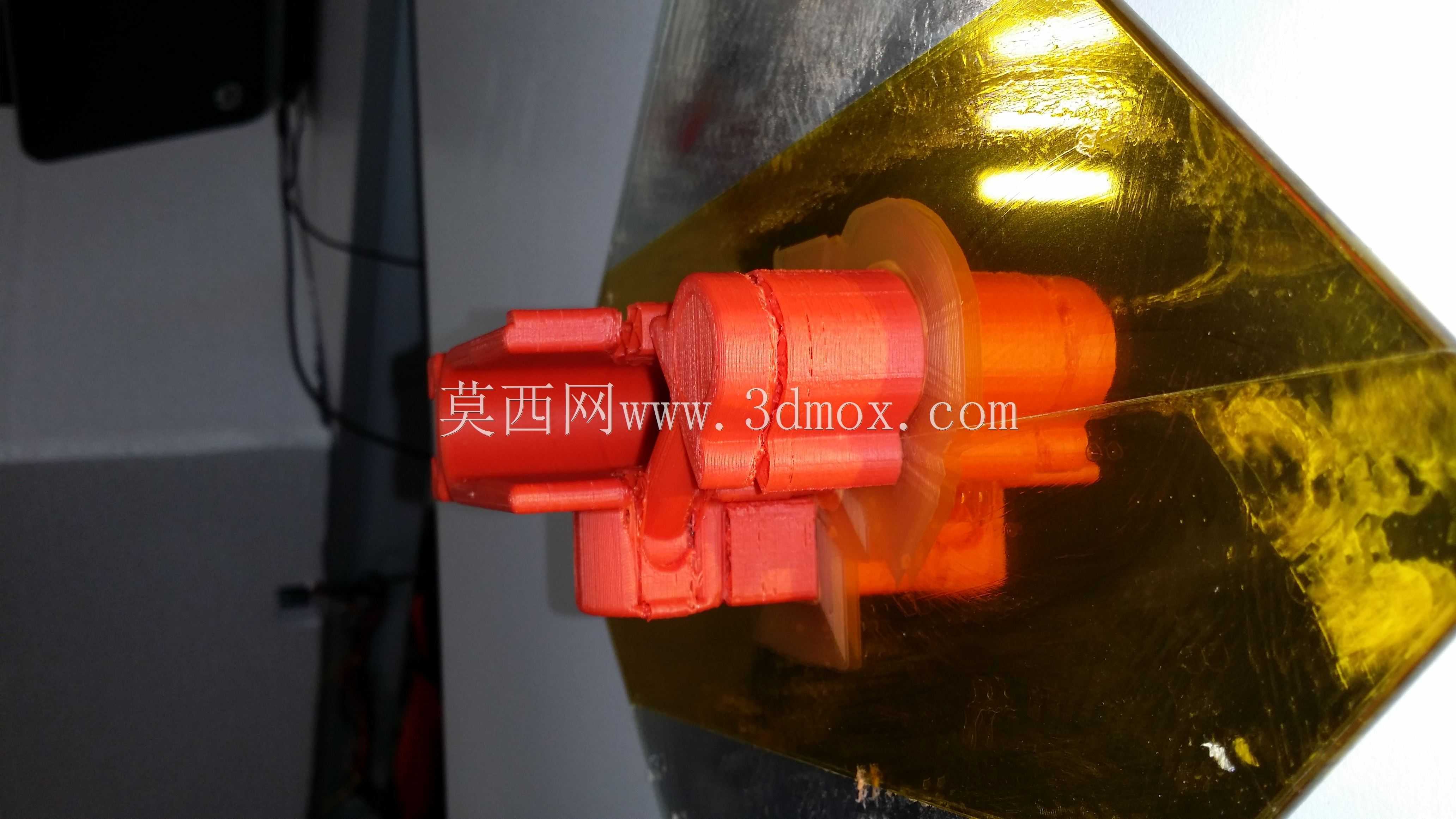

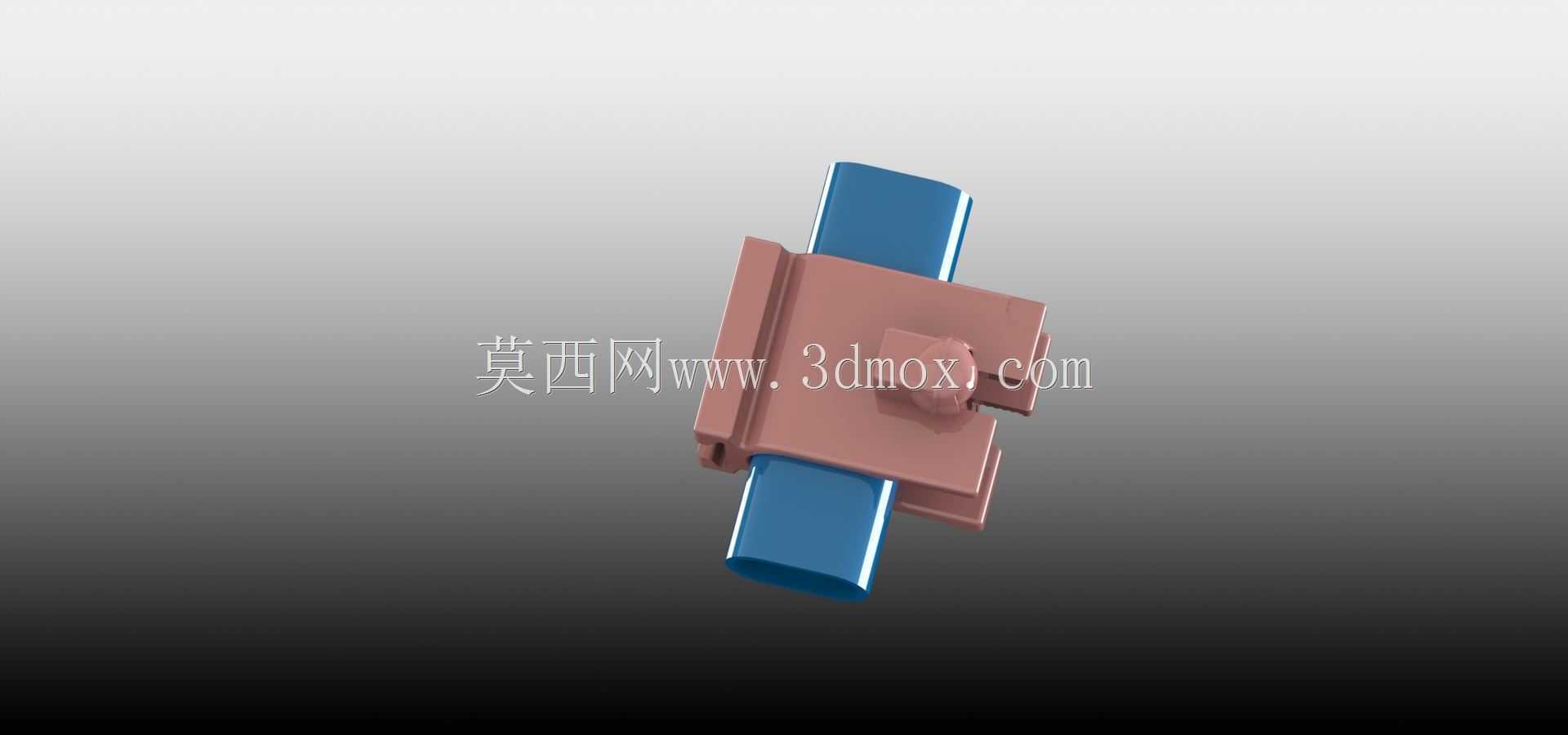

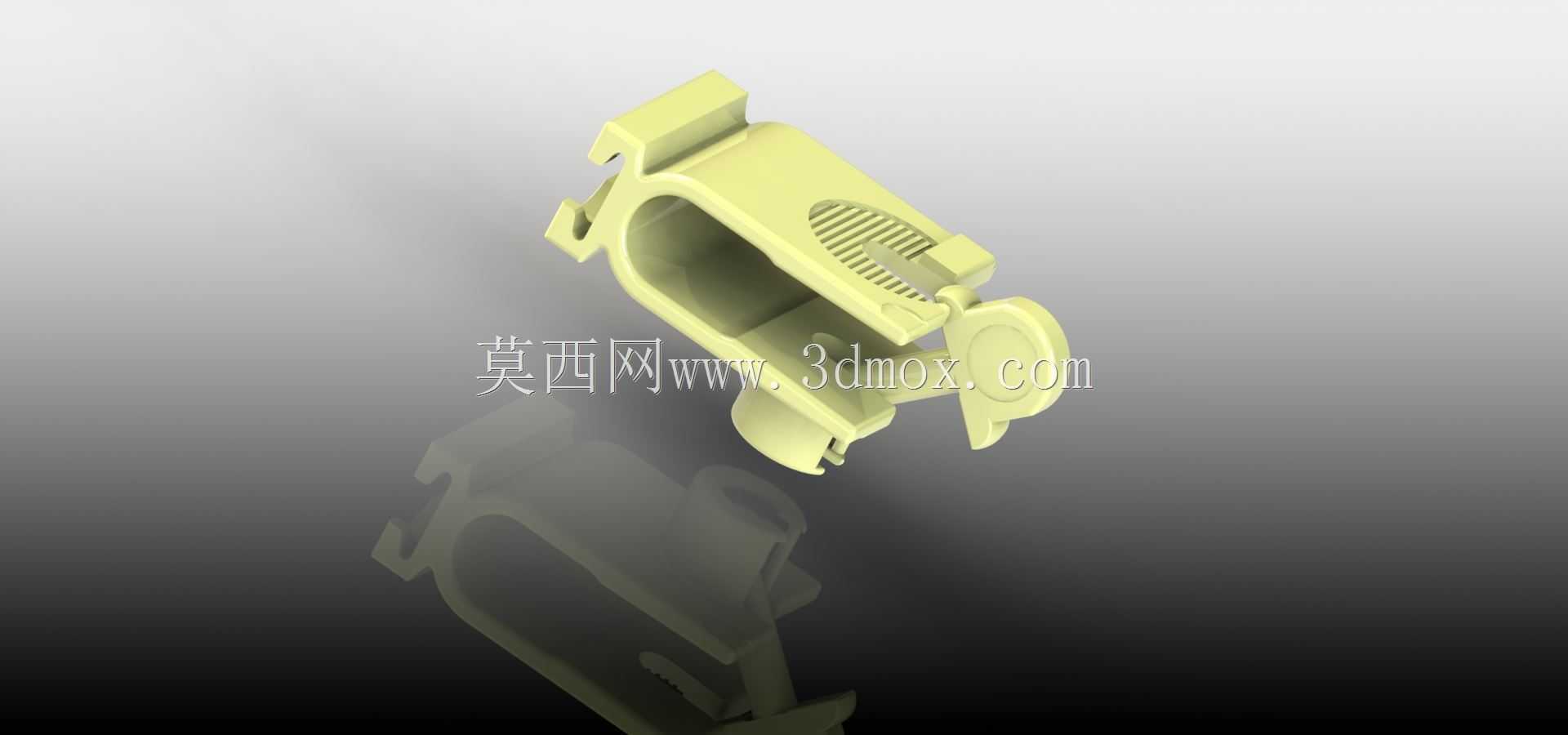

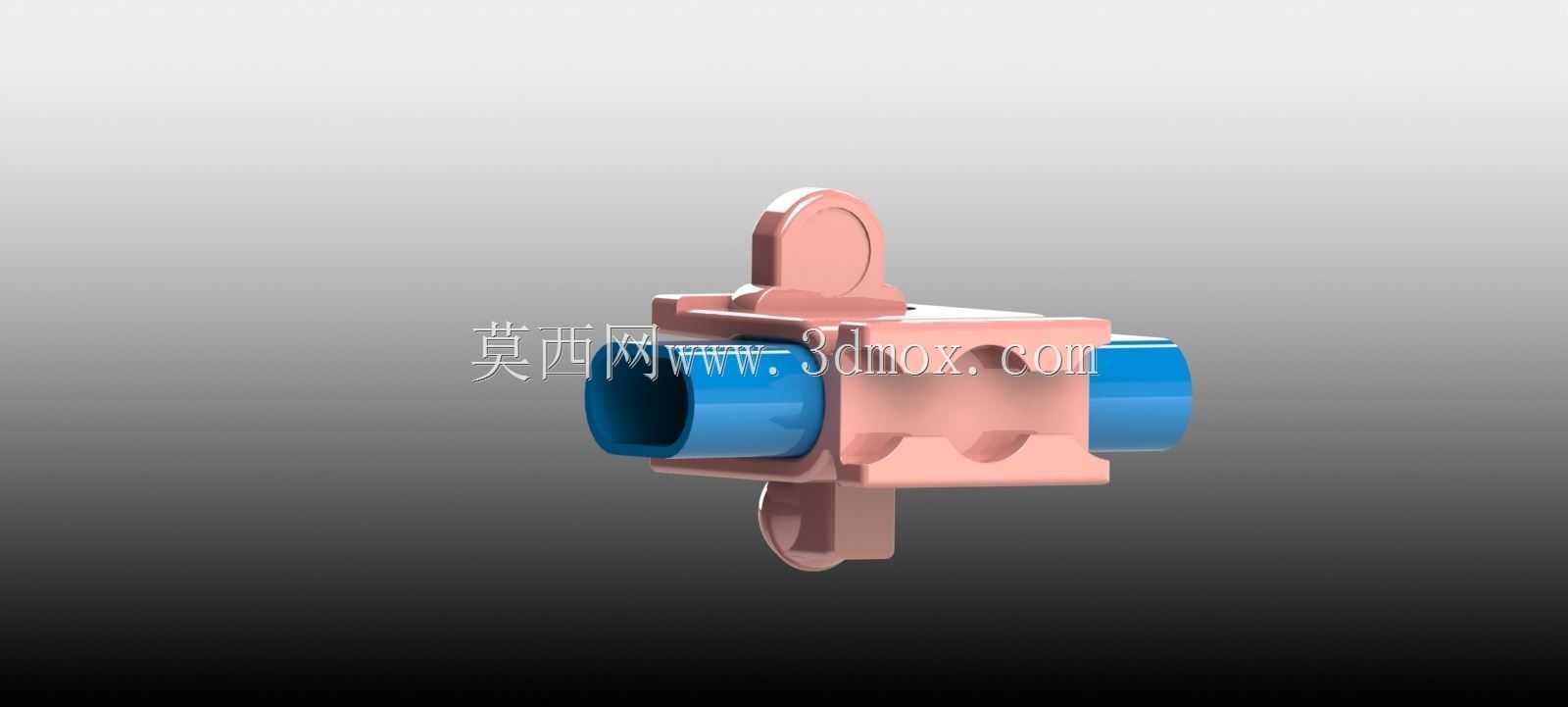

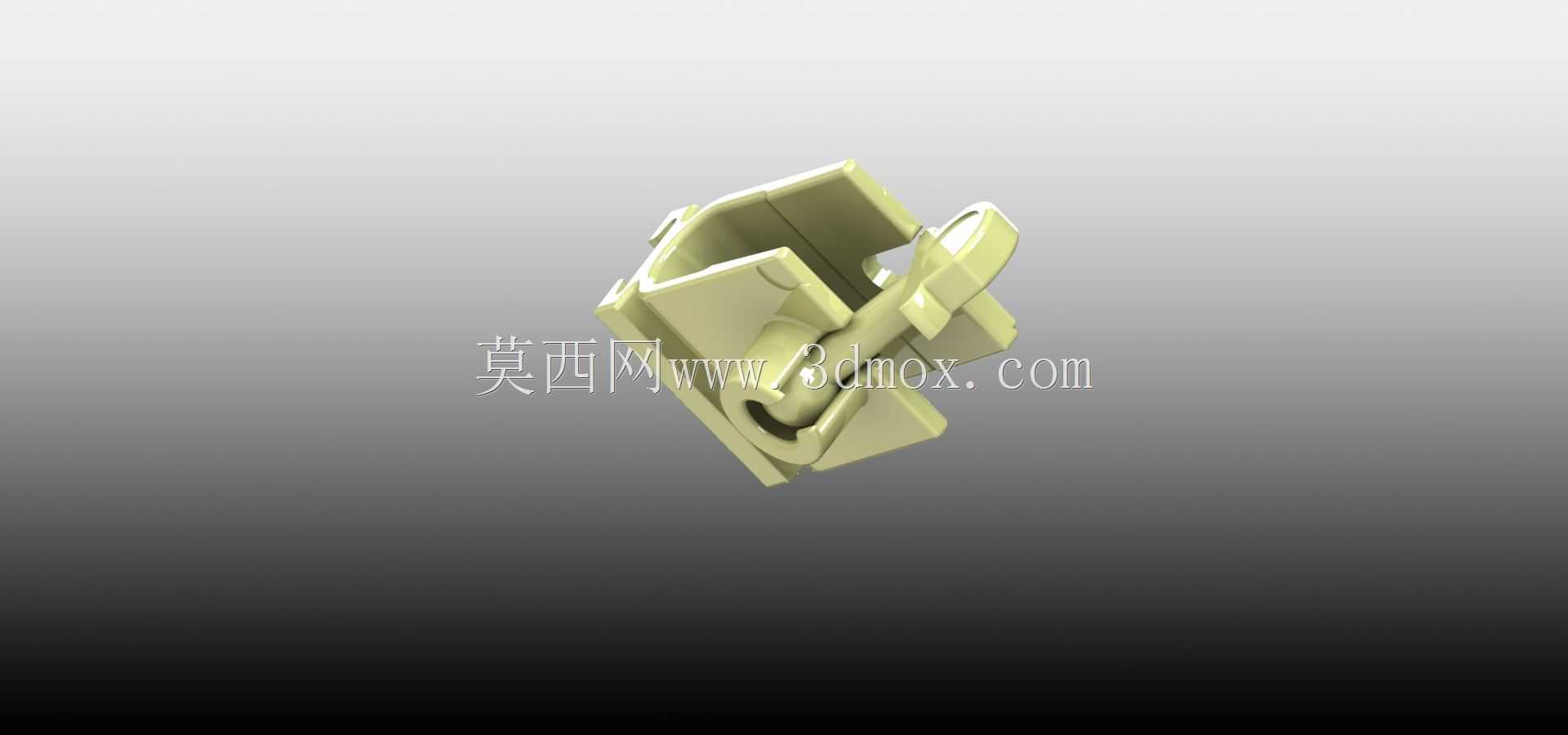

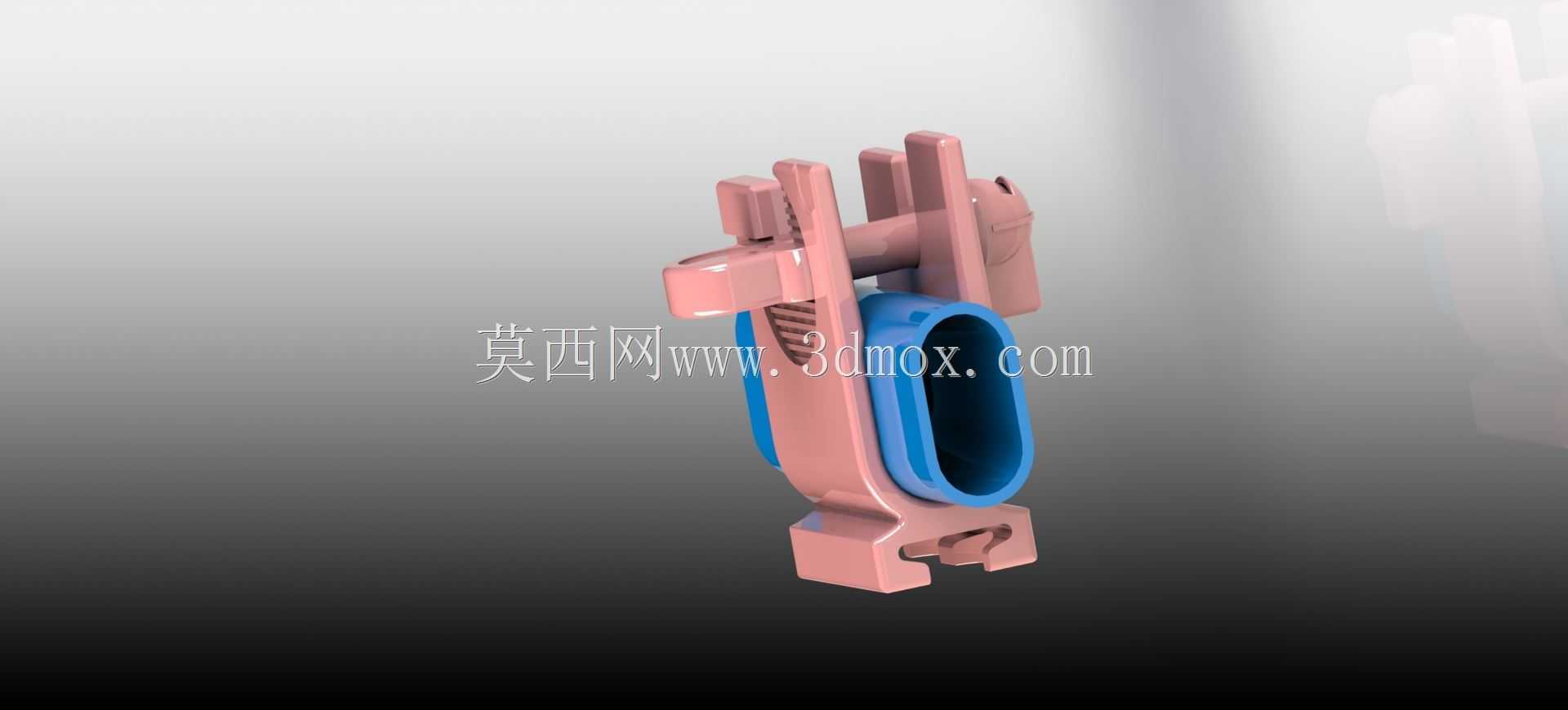

这款扶手夹主要应用于公共设施、康复辅具、工业设备操作工位的扶手杆件连接场景，比如车间流水线旁的安全防护扶手、无障碍通道的辅助扶手、医疗康复设备的握持扶手搭建，都能用到这类连接件。从实际使用需求出发，设计时优先考虑了安装效率与连接可靠性，做了两种适配结构，一种是拆分式双部件结构，适合现场已布设完成的杆件加装作业，不用穿管就能直接扣合在对应管径的杆件上完成固定，另一种是一体式可直接打印成型的结构，适合小批量快速试制或者定制化场景的直接加工，省去了部件拼接的工序。结构上中间的夹座做了对称的圆弧卡槽，刚好适配对应外径的圆管扶手，两侧的蓝色衬套部分做了微过盈的公差设计，套入杆件后能抵消杆件外径的制造公差，避免扶手安装后出现晃动、窜动的问题，夹座上下的带孔耳片是锁紧受力位，安装时穿入对应规格的螺栓拧紧，就能让夹座的卡槽产生微形变抱紧杆件，耳片的厚度做了加强处理，能承受成年人正常扶靠施加的侧向推力，不会出现耳片断裂的情况。安装边界上，夹座的整体宽度适配常规扶手的安装间距要求，不会因为夹具体积过大突出扶手表面造成磕碰，锁紧后夹座与杆件的贴合面没有明显缝隙，日常清洁时不会积留污渍，适合公共场景的长期使用。设计过程中特意规避了尖锐棱角，所有外露边缘都做了圆角过渡，避免人员扶靠时被划伤，夹座的主体结构壁厚做了均匀化处理，不管是采用注塑加工还是3D打印成型，都不会出现壁厚不均导致的缩印、翘曲问题，拆分式结构的两个部件配合面做了定位止口，安装时不用反复对齐就能快速扣合，降低现场安装的对位难度。实际选型时，只要对应扶手杆件的外径与卡槽内径匹配，就能直接选用，不需要额外加工杆件，也不用在杆件上打孔破坏原有结构，对后期的扶手位置调整、拆卸维护都很友好，夹座的受力方向做了针对性优化，人员扶靠时的主要受力方向刚好对应夹座的加强筋位置，长期使用不会出现夹座形变松脱的问题。
