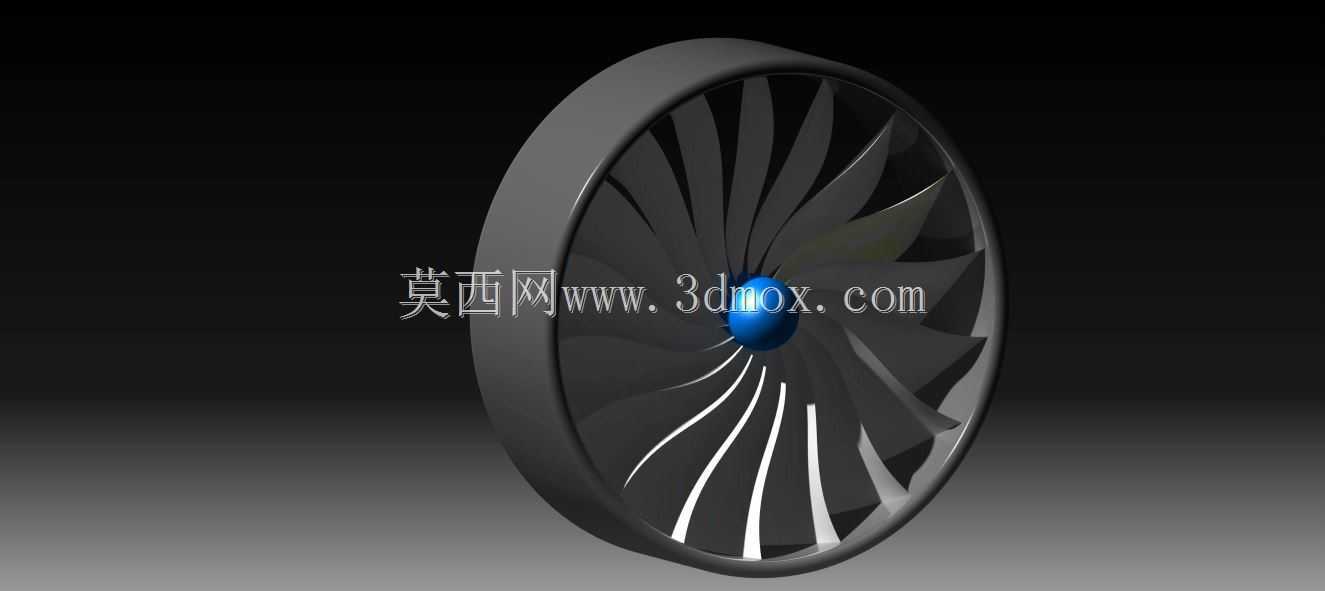

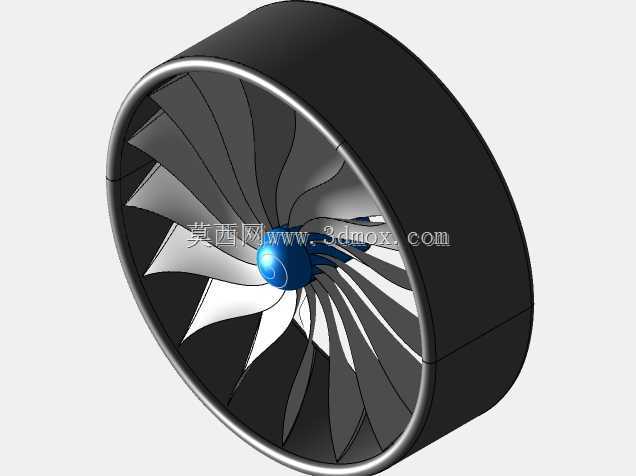

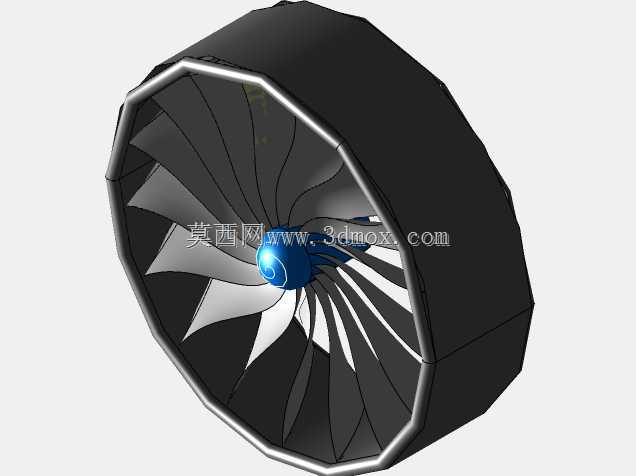

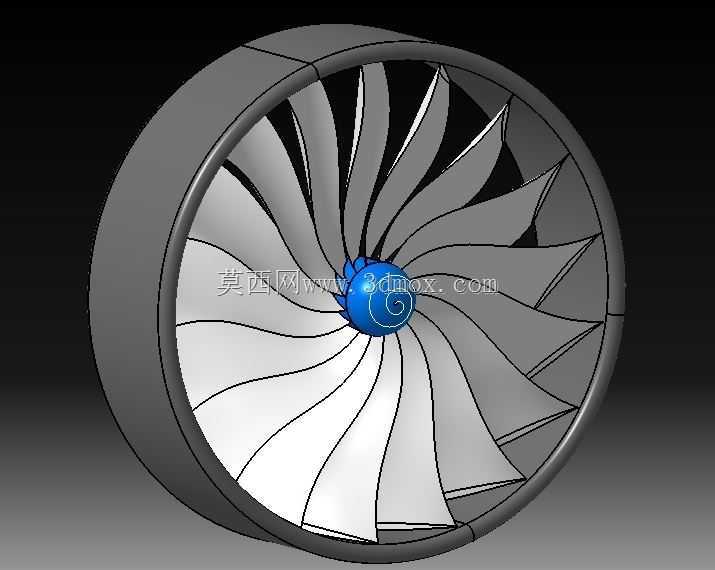

航空喷气发动机涡轮叶片轮组结构

该结构属于航空燃气涡轮动力装置的核心做功部件，主要应用在大涵道比民用涡扇发动机、小涵道比军用涡喷发动机的前端压气机段与后端涡轮段，承担着将进气动能转化为压气机压缩功、将燃烧室高温燃气内能转化为涡轮轴输出功的核心作用，直接决定整台发动机的推重比、燃油效率与运行稳定性。从实际装机场景来看，这类叶片轮组需要在每分钟上万转的高转速工况下持续工作，同时承受进气道异物冲击、高温燃气烧蚀、交变离心载荷的多重考验，因此在结构设计阶段需要兼顾气动效率与结构强度的平衡。设计过程中首先围绕叶型的气动型线展开，采用了大扭角的变截面叶型设计，从叶根到叶顶的弦长、安装角、弯掠角度连续变化，匹配不同半径位置的气流速度三角形，减少气流在叶栅通道内的流动分离损失，提升整级的压比与做功效率；叶根部分采用了燕尾型榫头结构，能够与轮盘上的榫槽精准配合，在高转速下依靠榫头的楔形接触面均匀传递离心载荷，避免局部应力集中导致的叶片断裂失效。轮盘部分采用了等强度盘的结构设计思路，轮心区域厚度较大以承受中心轴传递的扭矩，轮缘区域厚度逐步减薄以匹配叶片安装的榫槽结构，整体重量控制在合理区间内，降低转动惯量对发动机加速响应特性的影响。安装边界上，轮盘中心设置有与主轴配合的定心孔与端面连接螺栓孔，装配时需要保证轮盘与主轴的同轴度公差控制在0.02mm以内，避免高速转动时出现不平衡振动；叶片与轮盘装配完成后需要进行整级动平衡测试，在轮缘的平衡块安装槽内添加对应重量的平衡块，将整级的剩余不平衡量控制在规范要求范围内。叶身表面的型线精度直接影响气动效率，建模过程中对叶盆、叶背的曲面曲率做了连续过渡处理，不存在局部的曲率突变，避免气流在曲面处产生激波损失；叶片前缘做了小半径的圆角处理，既能够降低进气阻力，也可以提升叶片抗异物冲击的能力，减少鸟击、砂石吸入等极端工况下的叶片损伤概率。这类结构的建模练习能够帮助设计人员掌握航空动力部件的曲面建模思路、载荷传递路径的设计逻辑，理解高转速旋转部件的设计约束边界，为后续从事航空发动机结构设计、燃气轮机部件研发相关工作积累实操经验，建模过程中需要重点关注叶型与轮盘的配合公差、转动部件的质量分布合理性，避免出现结构干涉或者强度不足的设计缺陷。
