航空起落架半轴支撑结构三维设计

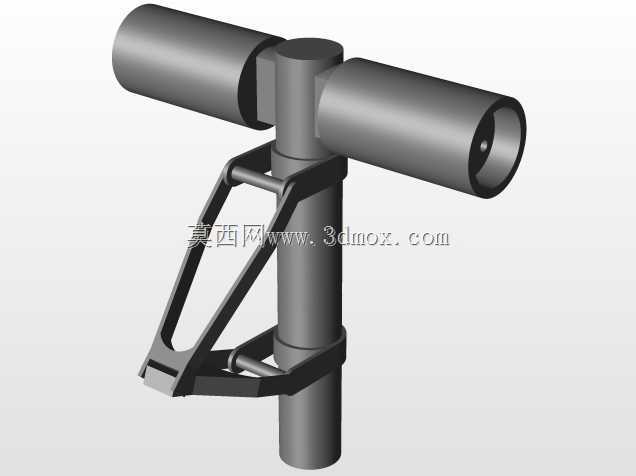

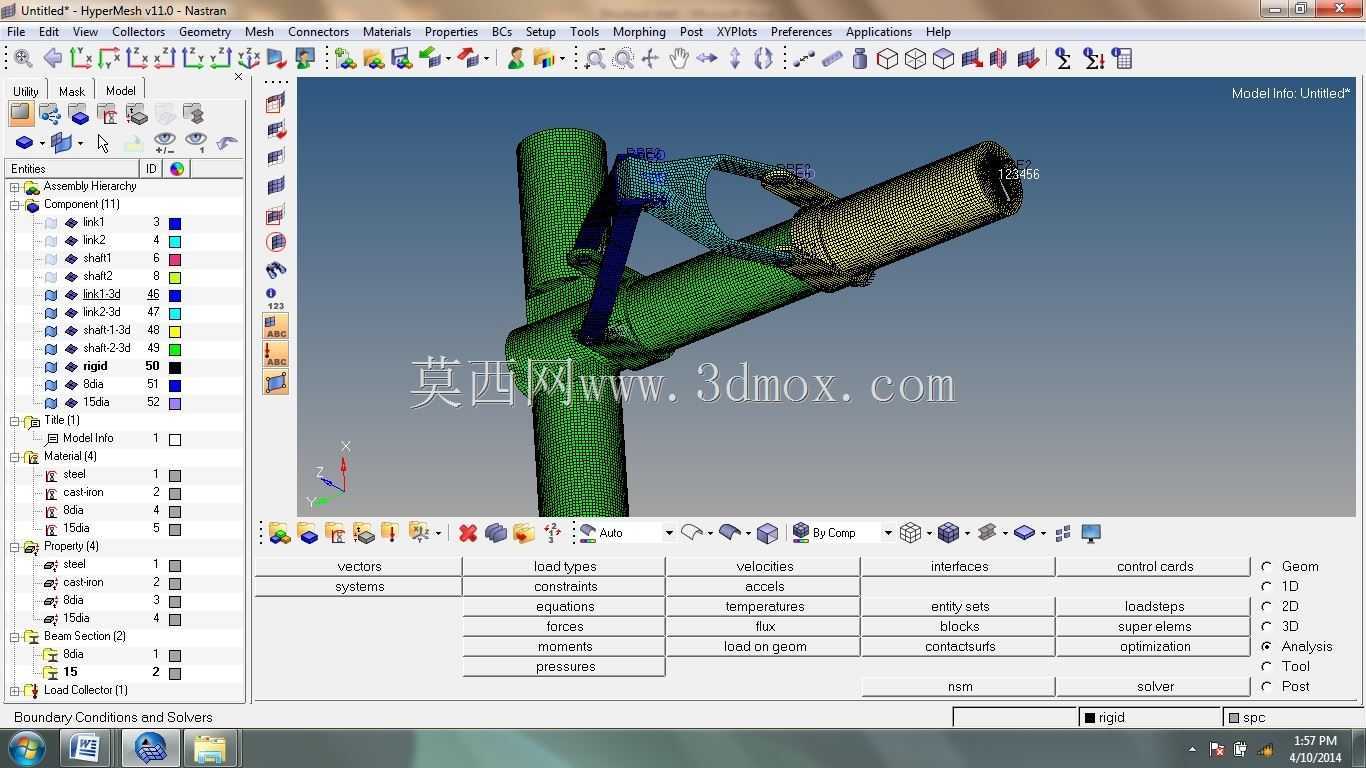

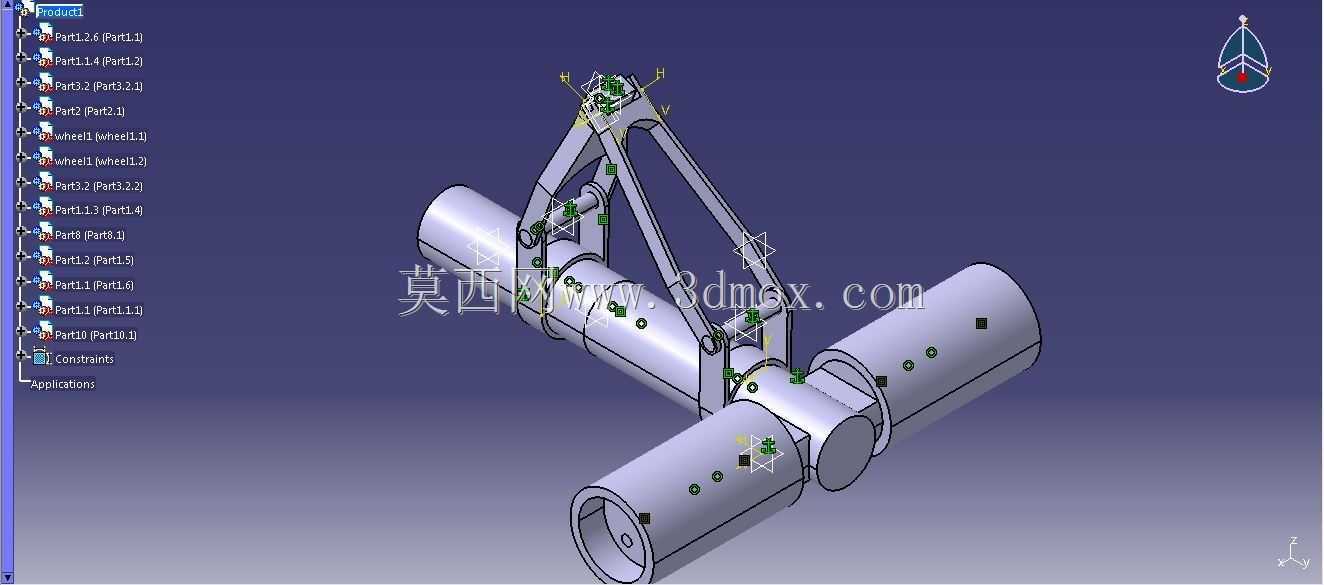

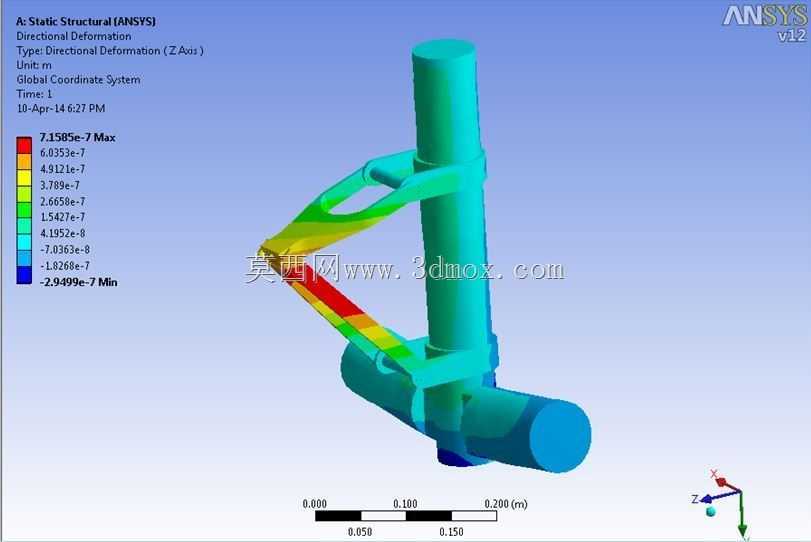

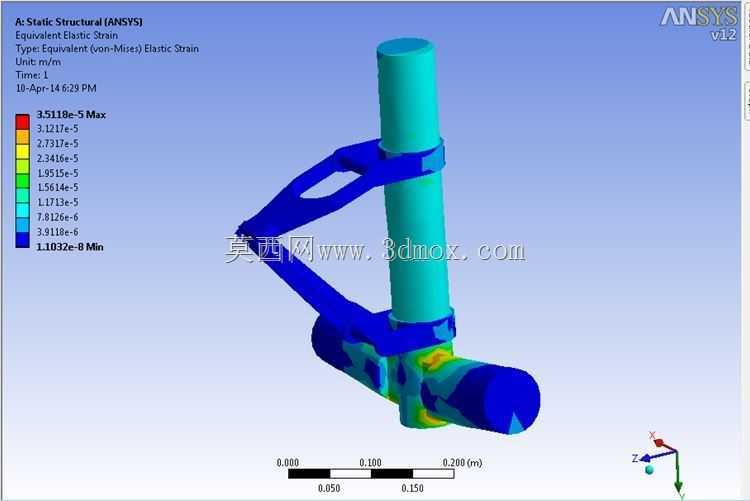

在民用及通用航空飞行器的起降系统设计中，主起落架半轴是承担地面载荷传递、连接起落架缓冲支柱与机轮组件的核心承力构件，其结构合理性直接决定起降阶段的载荷分配效率与整机地面操作安全性。该结构的设计首先围绕地面工况的载荷传递路径展开，起降过程中机轮承受的垂直冲击载荷、滑行阶段的侧向剪切载荷、制动过程的纵向扭矩，都需要通过半轴本体传递到起落架的三角支撑桁架结构，再逐级传导至机身主承力框，因此建模过程中优先保证了各连接耳片的同轴度公差，避免装配后出现附加弯矩导致的应力集中。从结构布局来看，半轴采用空心轴体设计，在保证整体抗弯、抗扭截面模量满足载荷要求的前提下，尽可能降低构件自身重量，适配航空部件轻量化的设计要求，轴体表面分布的多组安装孔位分别对应机轮轴承座、制动卡钳支架、扭力臂连接座的安装接口，孔位的位置度公差严格按照航空机械连接的装配要求设定，保证各附件安装后无干涉、受力均匀。配套的三角支撑桁架采用变截面杆系结构，与半轴本体通过铰接耳片连接，铰接位置预留了足够的转动间隙，可适配缓冲支柱压缩过程中的微小摆角，避免结构出现卡滞。设计过程中充分考虑了安装边界的约束条件，半轴两端的轴颈尺寸与标准机轮轴承的内圈配合公差匹配，支撑桁架上端的连接接口可直接对接起落架收放作动筒与缓冲支柱的下端安装座，整体结构无需额外改制即可适配多数轻型固定翼飞机的主起落架安装空间。在细节处理上，所有轴肩位置均设计了合理的圆角过渡，避免应力集中导致的疲劳失效，连接耳片的开孔位置均做了局部加厚处理，承受挤压载荷的接触面粗糙度要求满足航空连接件的装配标准，整个结构的受力路径短、传力直接，没有冗余的结构设计，既满足了地面滑行、起降冲击、转弯侧倾等多工况的强度要求，也控制了整体结构重量，可直接用于起落架系统的方案验证、装配干涉检查以及有限元分析的前处理模型，帮助设计人员快速完成起落架系统的布局优化与载荷校核工作。
