轻量化航空轴承支撑支架结构

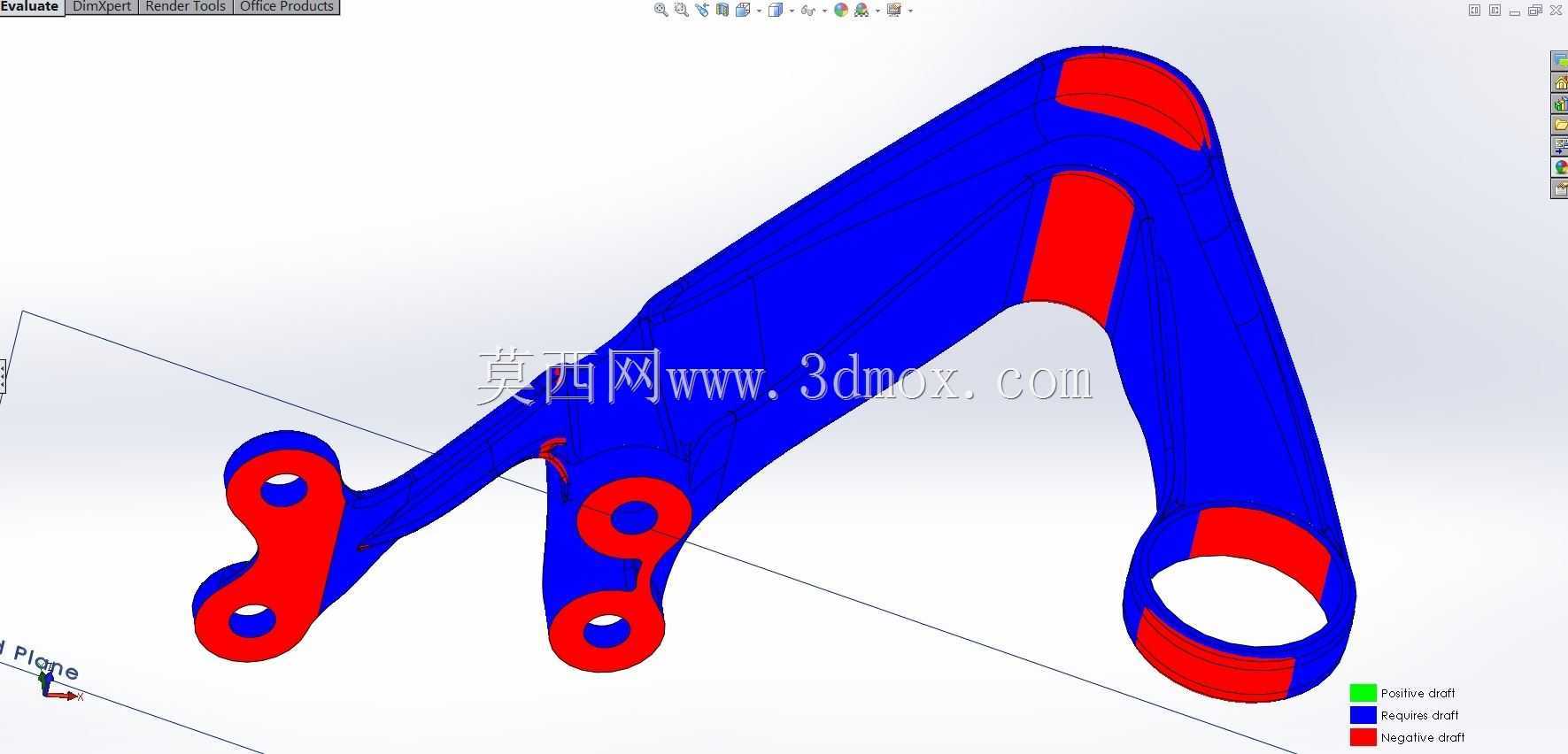

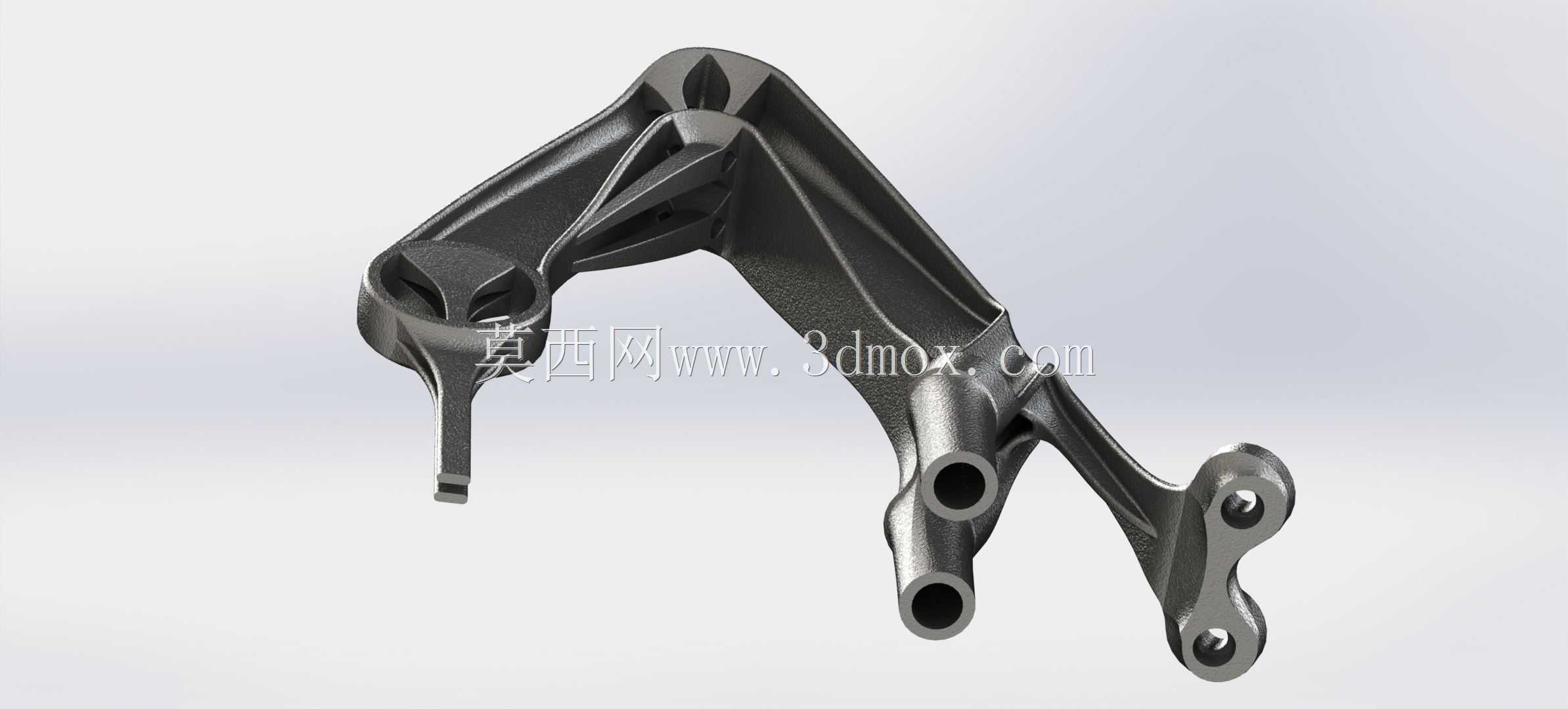

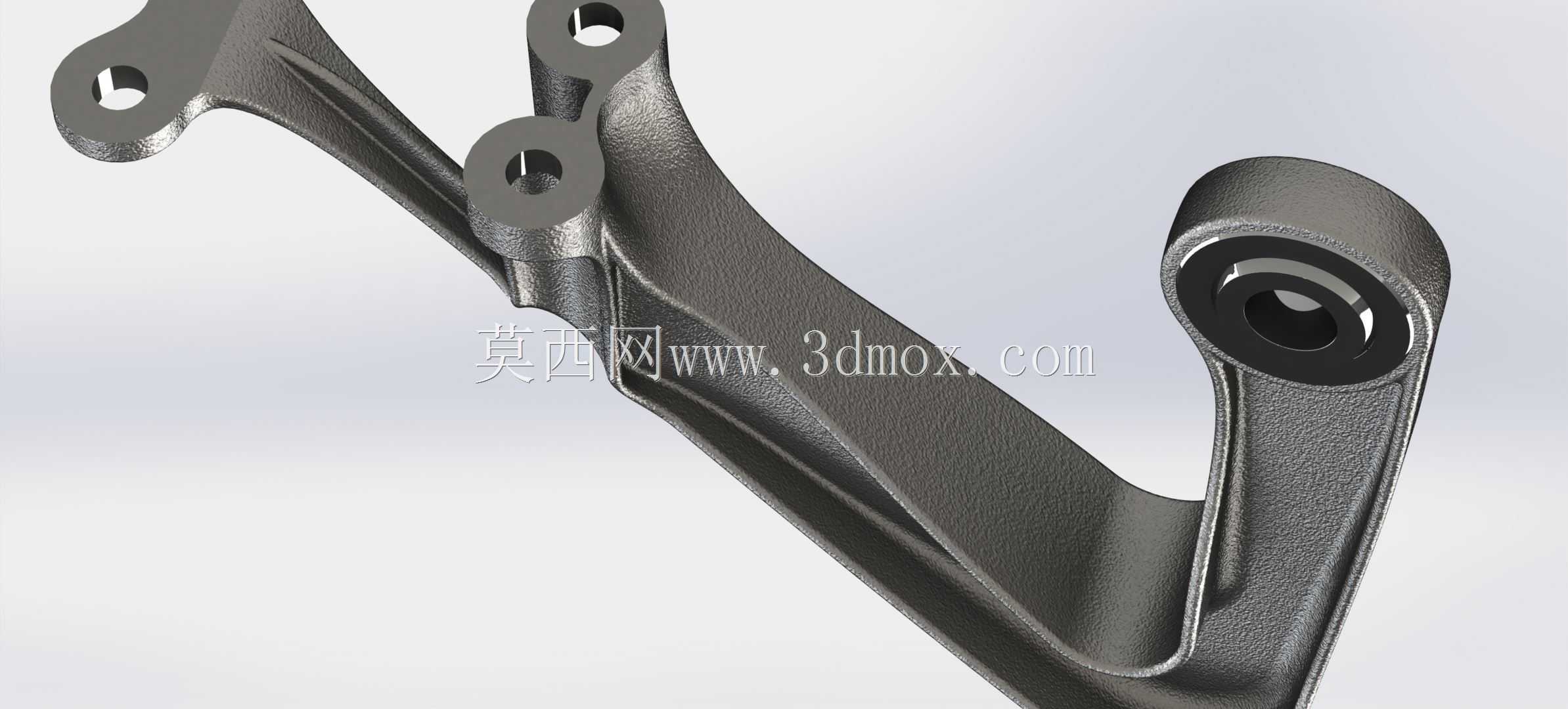

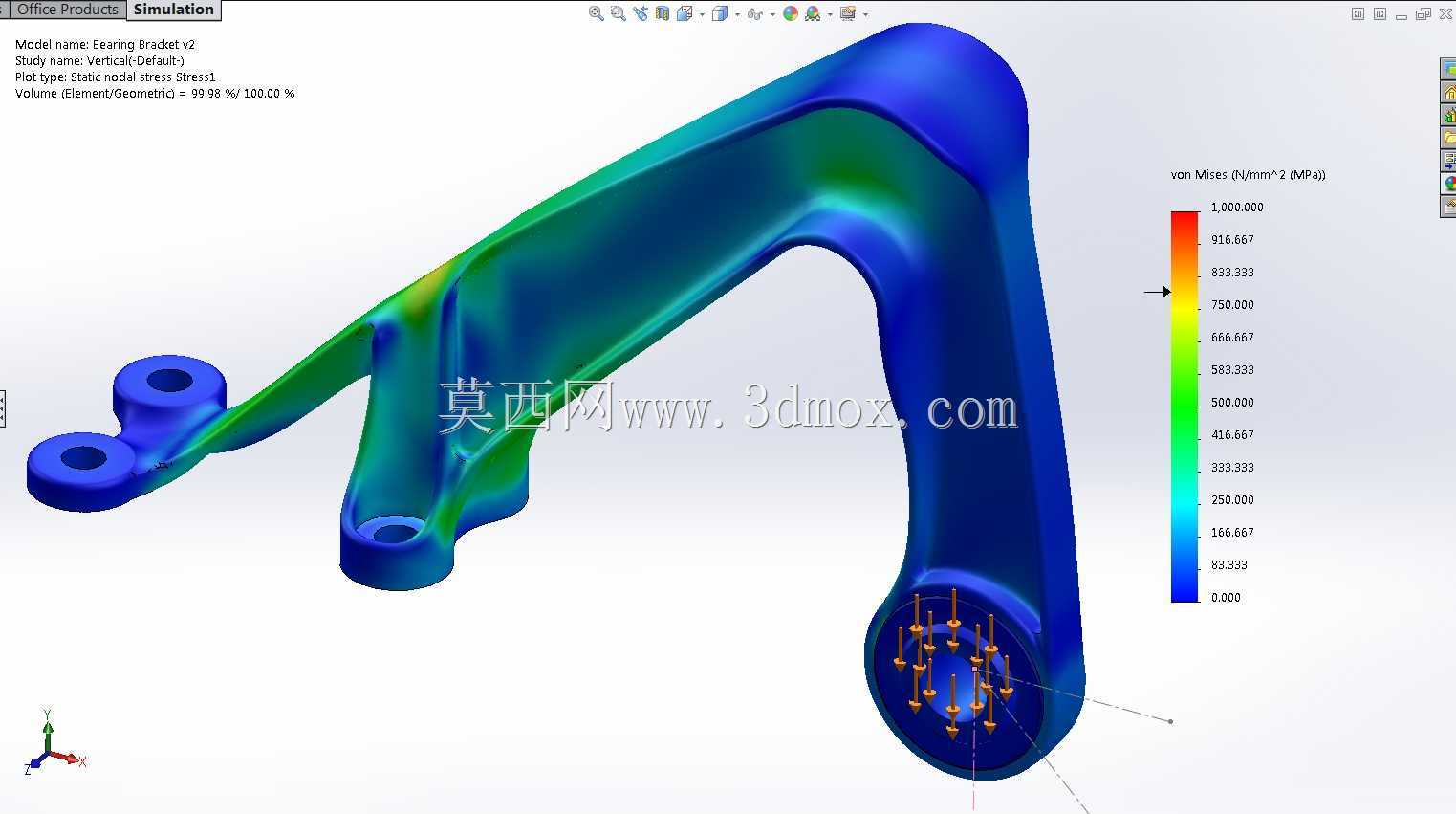

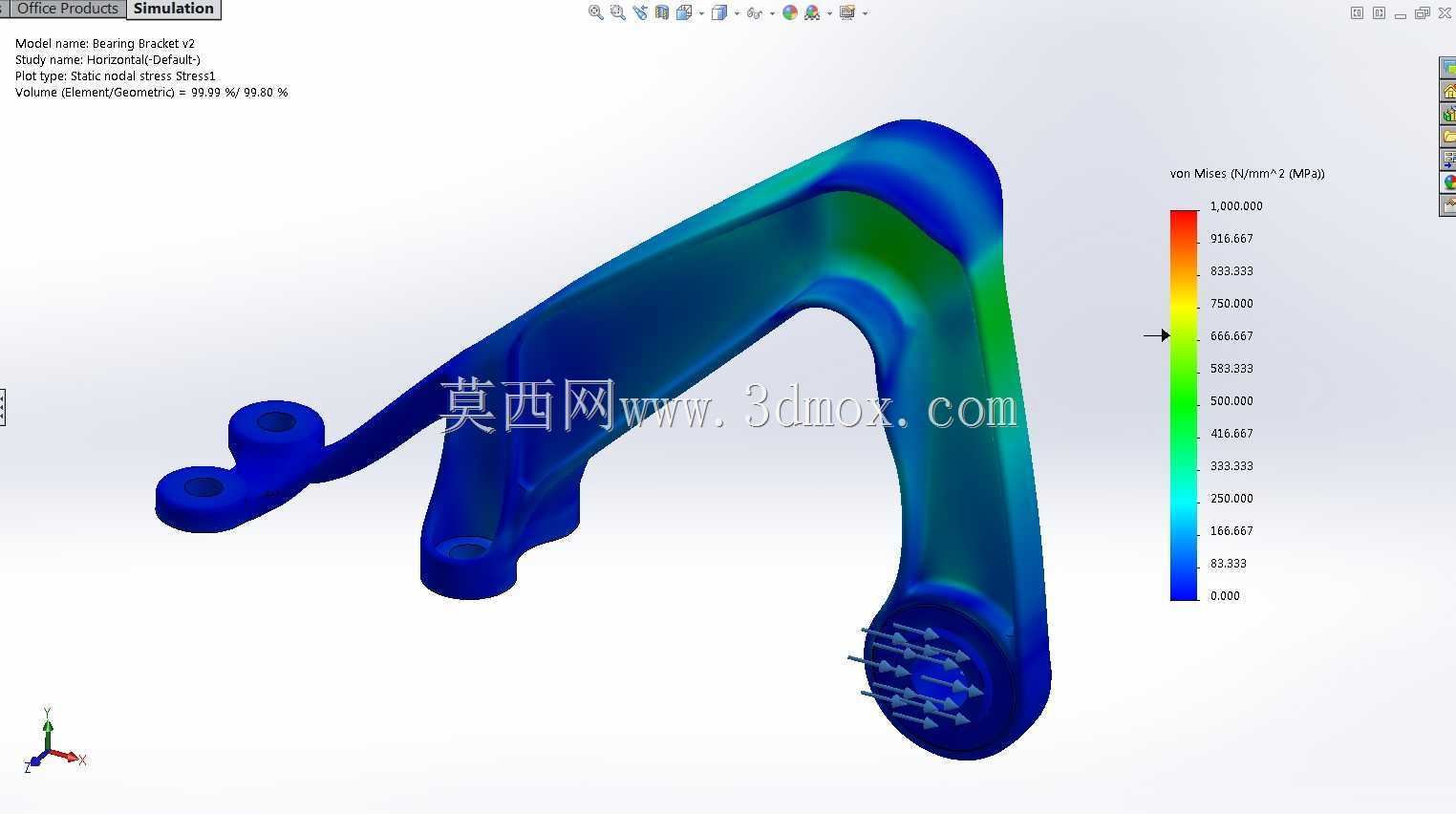

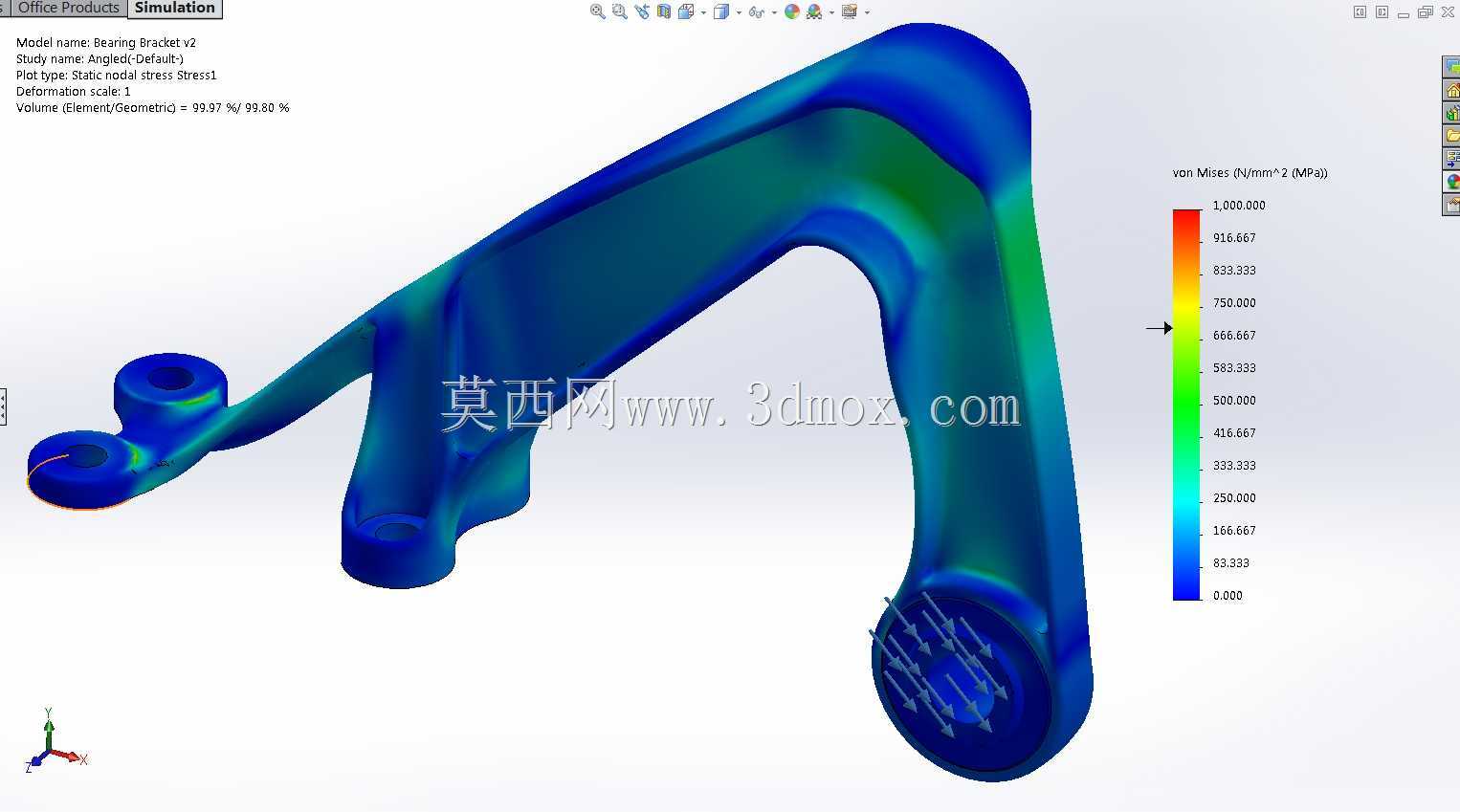

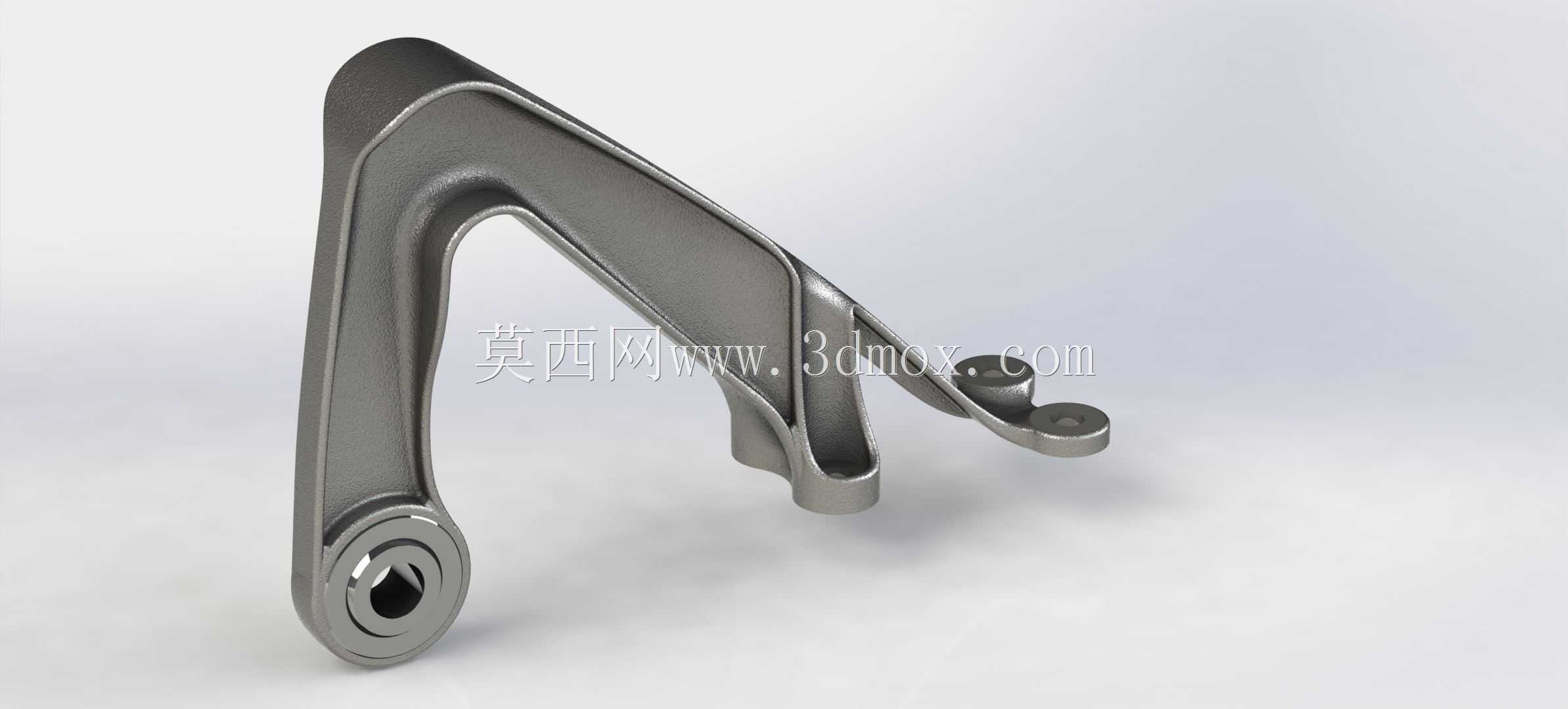

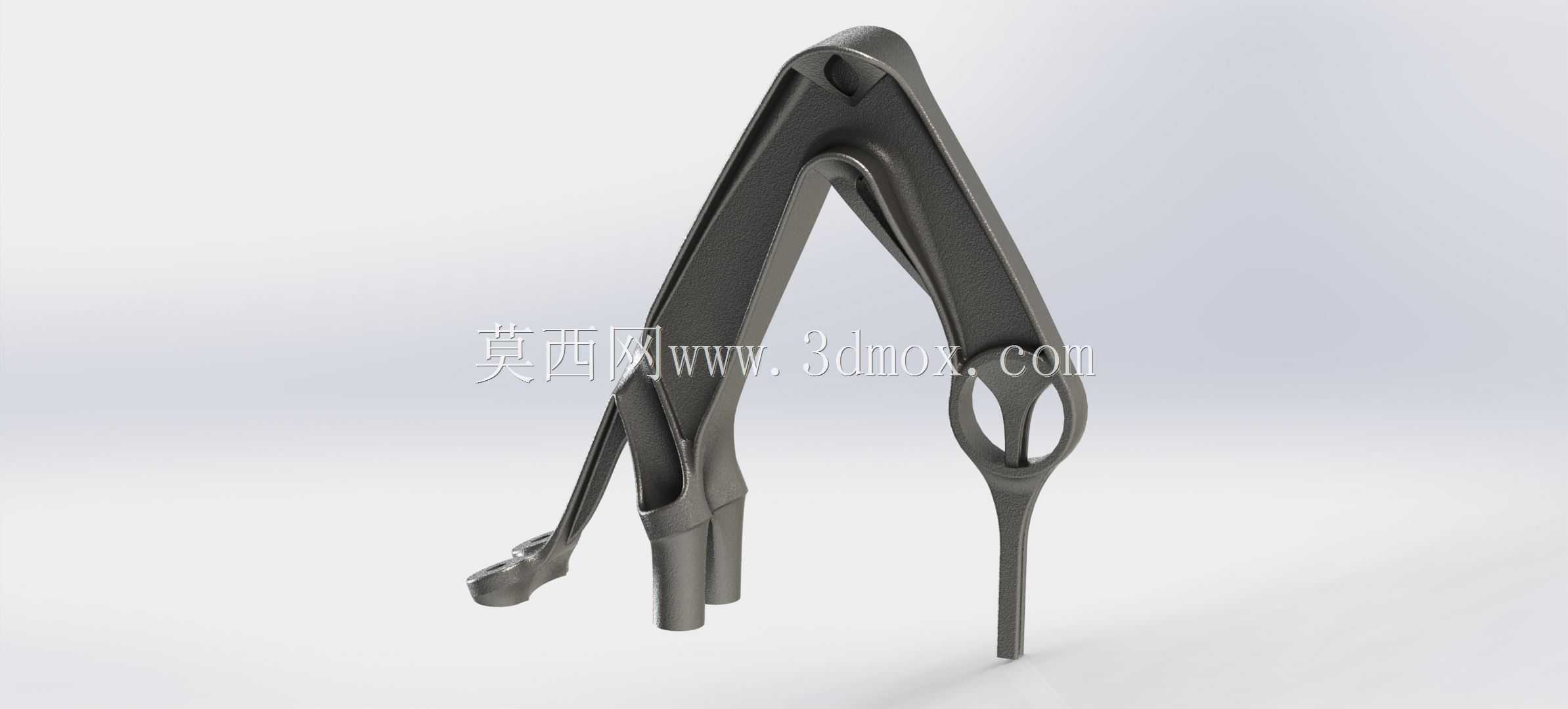

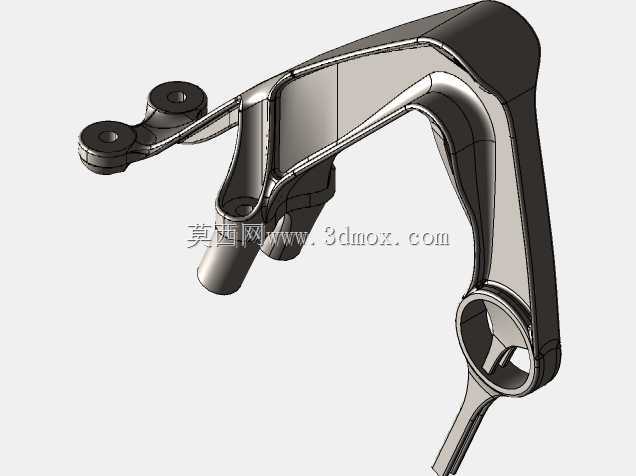

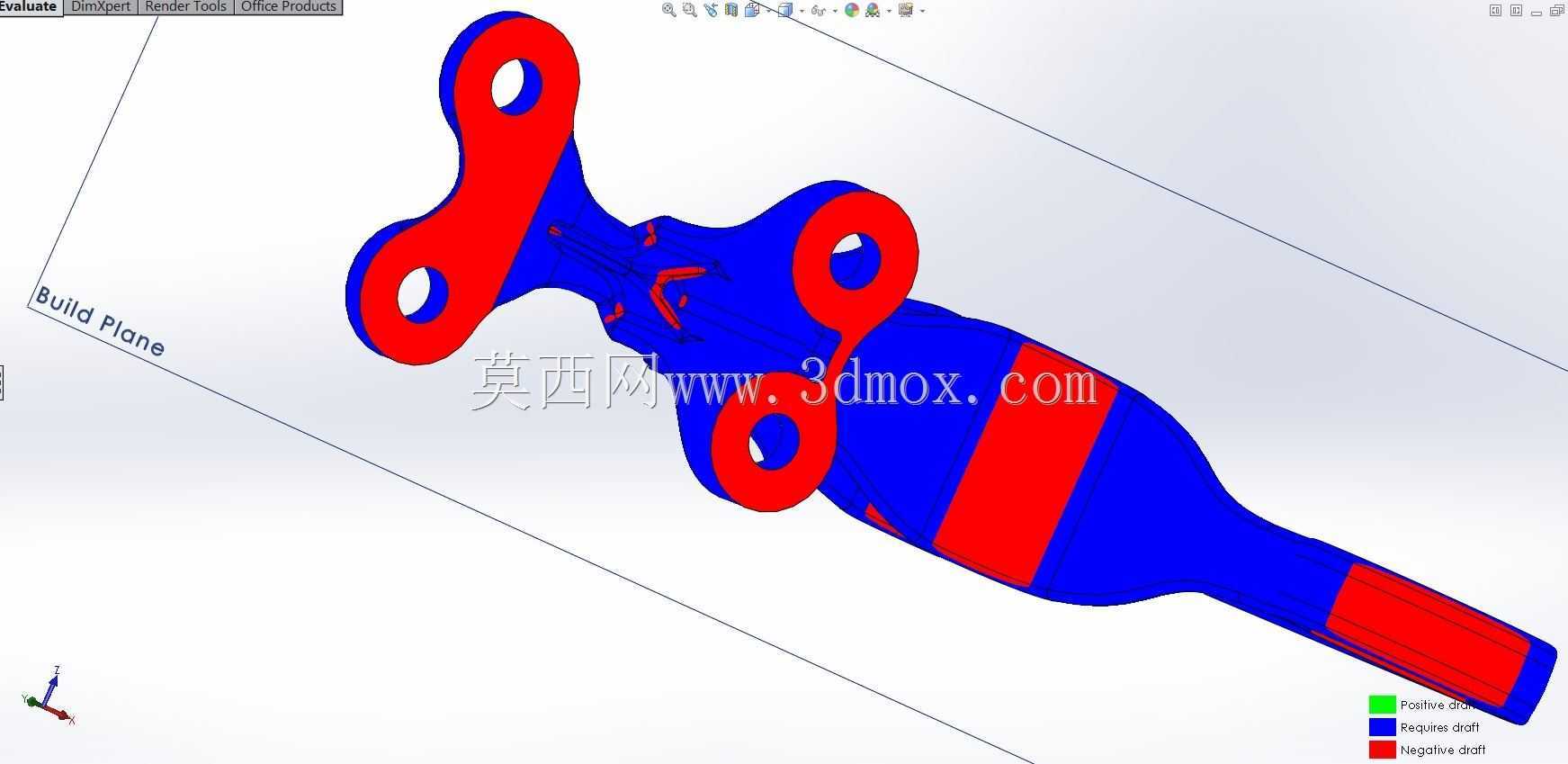

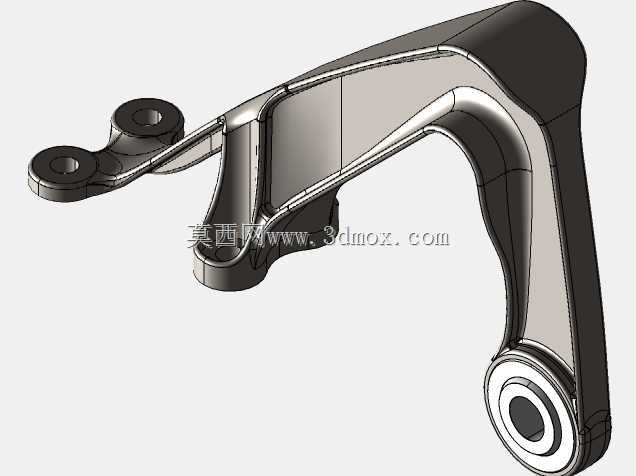

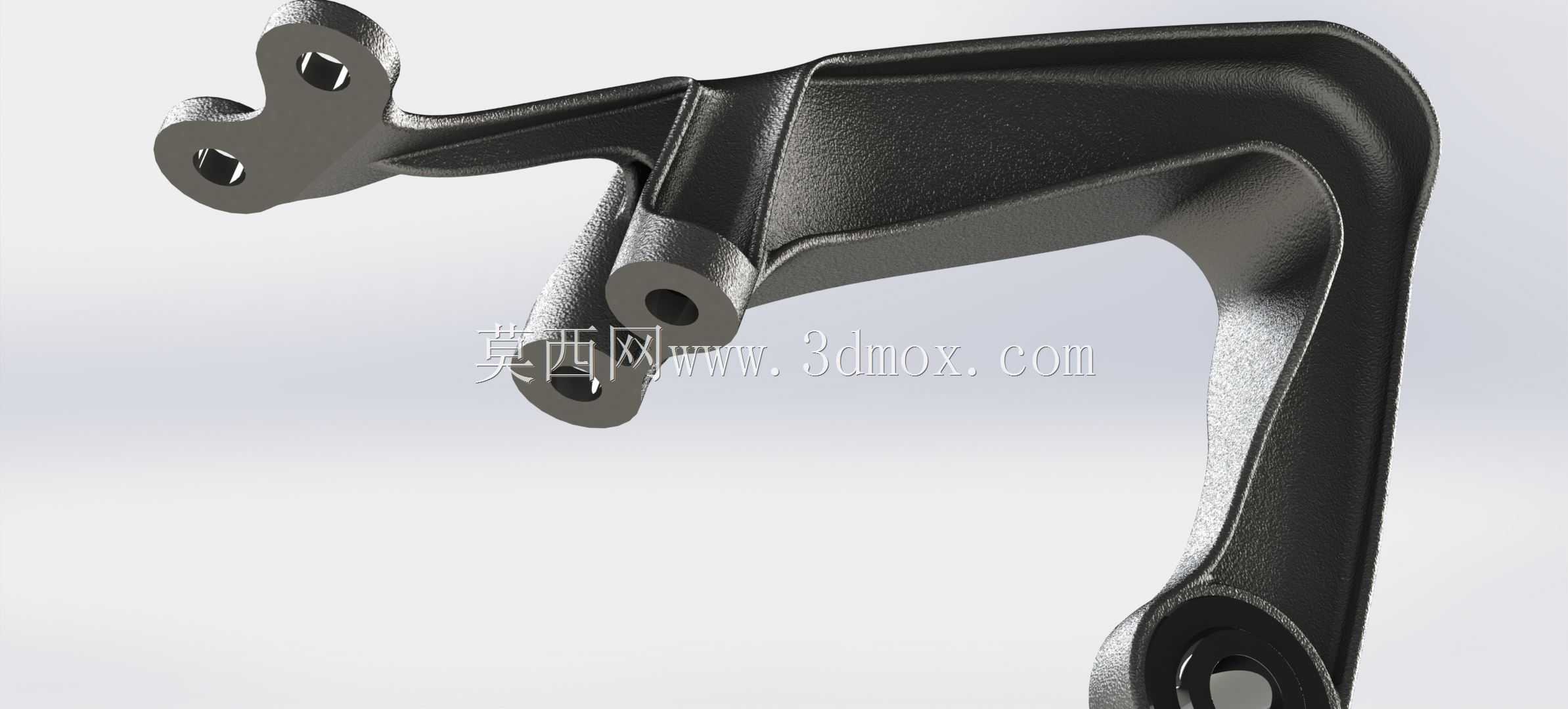

该支撑构件主要面向轻型航空运动器材的轴承安装场景，用于固定起落架转动副处的深沟球轴承，承担起降过程中的垂直冲击载荷与滑行阶段的交变侧向载荷，是连接机身承力框架与起落架缓冲支柱的核心传力零件。设计阶段首先锁定垂直着陆的极限载荷工况，将安全系数阈值设定在略高于1.0的区间，通过有限元迭代计算将高应力区的Von Mises应力峰值控制在材料许用范围内，避免应力集中引发的疲劳失效。初始拓扑优化阶段先去除所有非承力区域的材料，得到基础传力路径后，针对首轮计算中出现的高应力尖角区域做圆角过渡处理，对应力集中的局部位置做微幅隆起补强，在不额外增加过多重量的前提下分散应力流。后续迭代中针对3D打印的工艺约束做结构调整，将所有与构建平面夹角小于45度的悬垂区域做结构重构，消除打印过程中需要额外添加支撑的结构特征，降低后处理的材料去除量。构件预留了标准的安装垫面、螺栓过孔与轴承安装孔的后加工余量，打印完成后仅需对配合面做少量机加工即可满足装配精度要求。安装边界上，轴承安装孔的同轴度公差控制在0.02mm以内，安装端面与孔轴线的垂直度公差不超过0.03mm，三个安装螺栓孔的位置度公差满足航空构件的装配要求，可直接适配对应规格的轻型航空机轮轴承。整体结构采用分叉式传力路径，将轴承处的集中载荷通过两根斜向支臂分散传递到机身安装面，支臂截面采用变厚度设计，载荷传递路径上的截面厚度随应力大小动态调整，非承力区域做大面积镂空处理，在保证结构强度的前提下最大限度降低构件自重，包含预装轴承的总重量控制在百克级别，完全满足轻型航空器材的减重要求。
