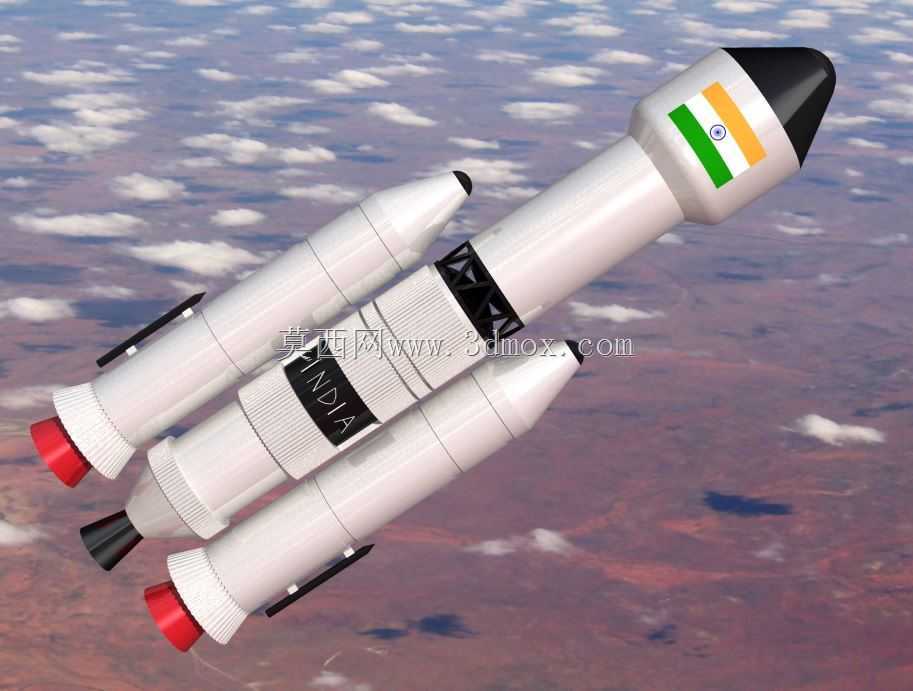

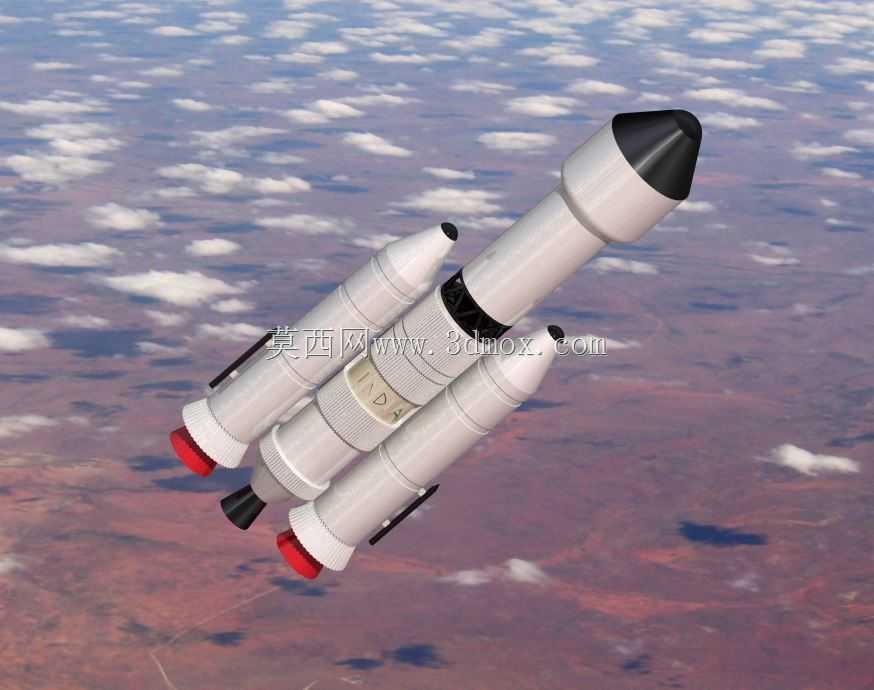

印度GSLV MR3运载火箭结构三维数模

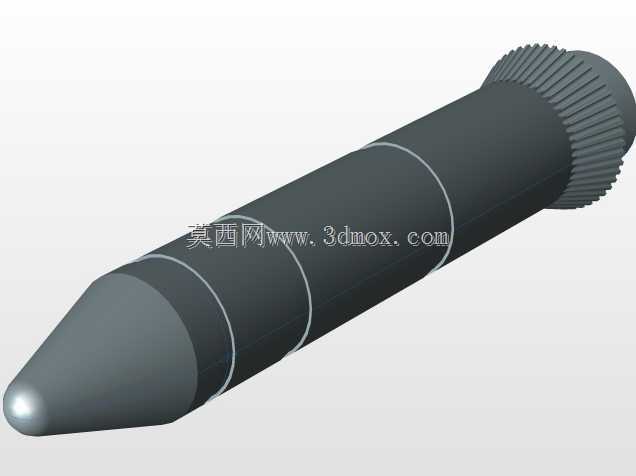

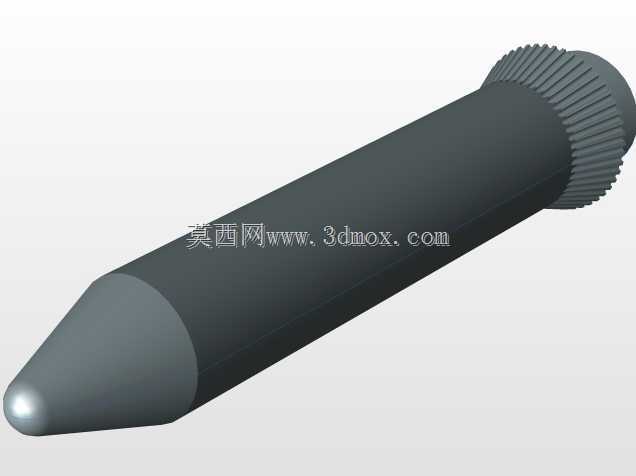

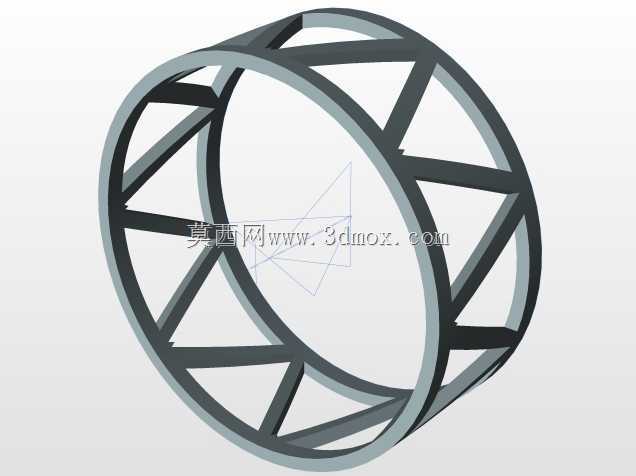

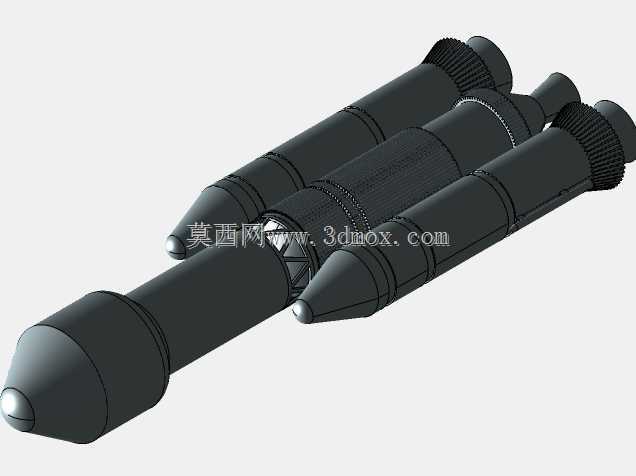

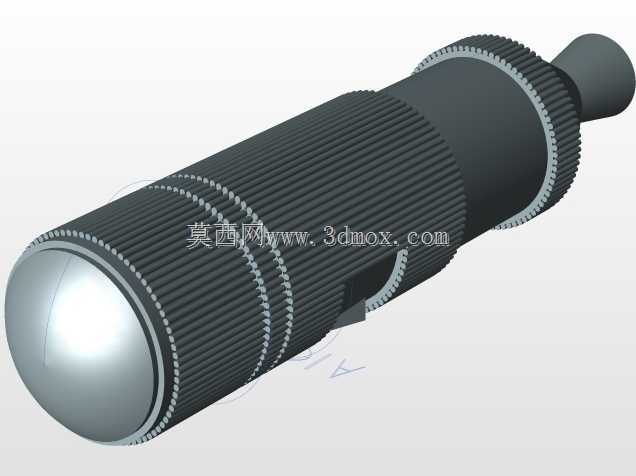

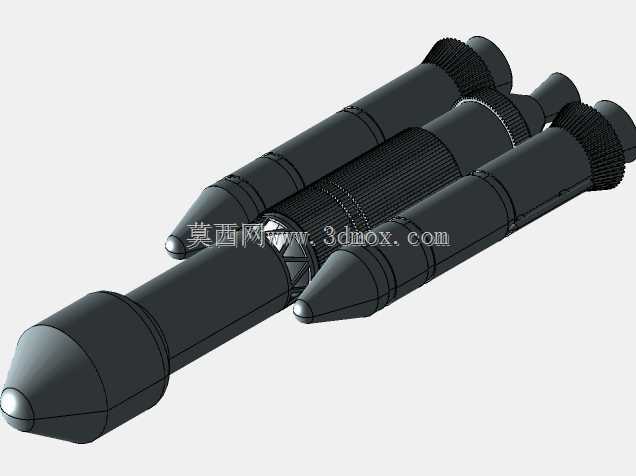

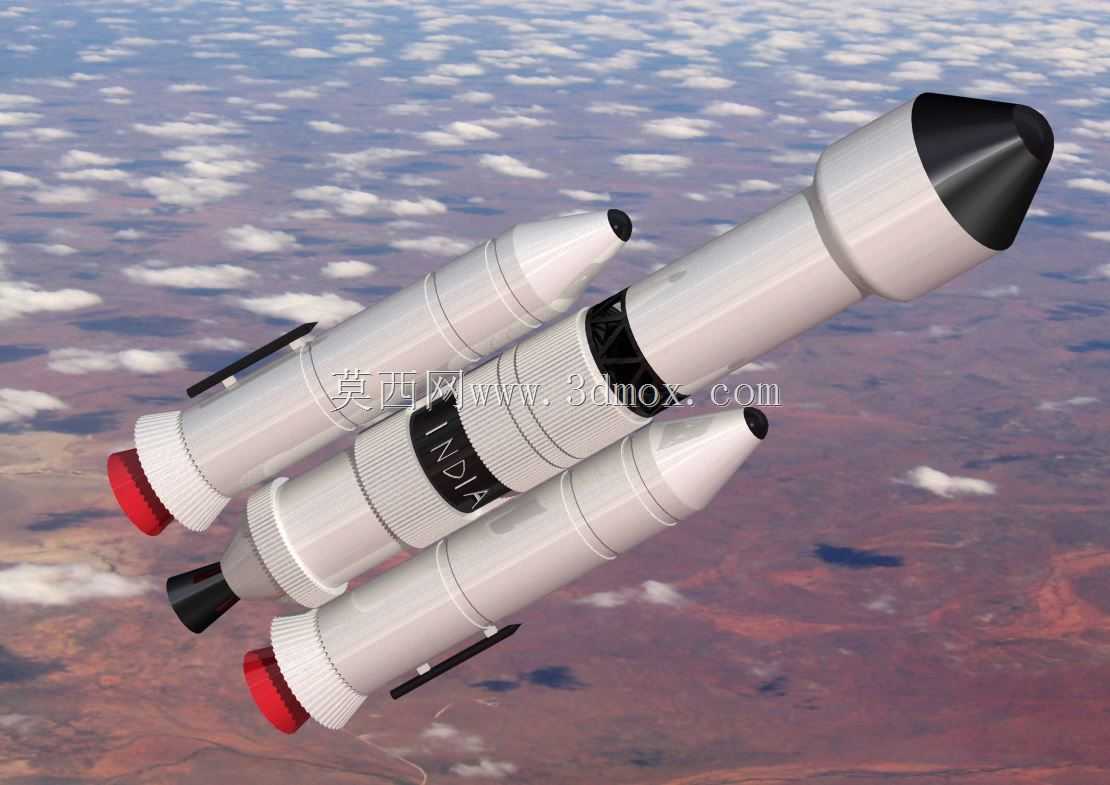

这款运载火箭的三维结构设计，核心围绕月球探测投送任务展开，整体采用芯级加捆绑助推的经典布局，在结构设计阶段优先考虑了大推力起飞阶段的载荷传递路径，芯级主结构沿轴向依次布置整流罩、仪器舱、推进剂贮箱、主发动机舱段，各舱段之间采用法兰式对接结构，保证箭体在大过载起飞工况下的结构刚度，避免轴向振动引发的结构共振问题。捆绑的两台固体助推器对称布置在芯级两侧，助推器与芯级的连接结构采用前支点传力加后支点限位的设计，前连接点将助推器起飞阶段的大推力直接传递到芯级承力锥段，减少芯级贮箱壁板承受的局部集中载荷，后连接点预留了热膨胀补偿间隙，抵消助推器工作过程中壳体受热产生的轴向形变，避免连接结构出现额外的内应力。整流罩采用钝锥头加圆柱段的气动外形，头锥段的半锥角经过气动仿真优化，能在跨音速飞行阶段有效降低激波阻力，同时减少箭体表面的气动加热量，整流罩的分离结构采用线性聚能切割索加分离推杆的组合设计，在飞出稠密大气层后可快速沿纵向剖分并向两侧弹开，不会与内部搭载的探测器产生运动干涉。仪器舱布置在整流罩下方、芯级贮箱的前短舱段位置，舱内预留了标准的设备安装支架接口，可根据不同任务载荷调整制导、遥测、姿控设备的安装位置，所有支架均采用轻量化的镂空结构设计，在保证安装刚度的前提下尽可能降低结构死重，提升火箭的有效载荷投送能力。芯级推进剂贮箱采用共底式结构设计，将氧化剂与燃料贮箱的隔离底设计为椭球形承压结构，相比传统的独立贮箱加箱间段结构，能有效缩短箭体的轴向长度，降低箭体的长细比，提升飞行过程中的姿态稳定性，贮箱壁板采用化铣网格加筋结构，在承受内压载荷与轴向飞行载荷的同时，尽可能降低壁板的结构重量。主发动机舱段布置在芯级尾部，舱壁预留了发动机摇摆伺服机构的安装空间，喷管的摆角范围经过运动仿真校核，在最大摆角状态下不会与舱段结构、助推器尾部结构产生干涉，同时舱段外壁设置了防热板结构，阻挡发动机喷流的热辐射，避免相邻舱段的设备受热超温。在实际航天发射场景中，这类运载火箭主要承担深空探测载荷的投送任务，可将着陆器、巡视探测器组合体送入地月转移轨道，设计阶段充分考虑了从起飞、一级飞行、助推器分离、整流罩分离、二级滑行、器箭分离全流程的结构边界，所有运动部件的包络范围都经过三维干涉校验，保证各飞行时序下的结构动作安全可靠，箭体表面的电缆、管路布置均沿箭壁轴向走线，通过卡箍固定在壁板的支架上，走线位置避开了分离面与热影响区，防止飞行过程中出现管路泄漏、电缆拉断的故障。
