四旋翼无人机中心机架结构设计

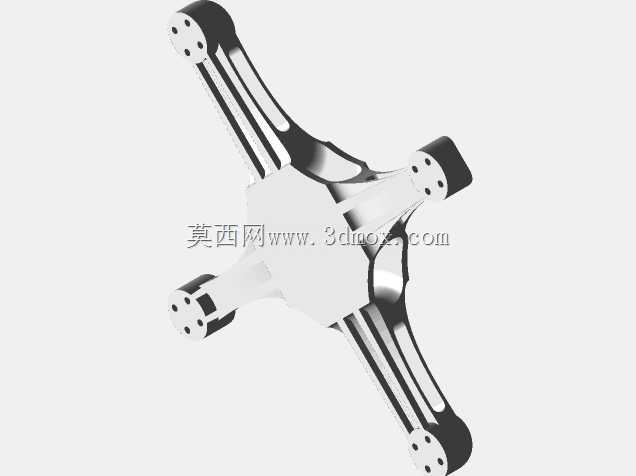

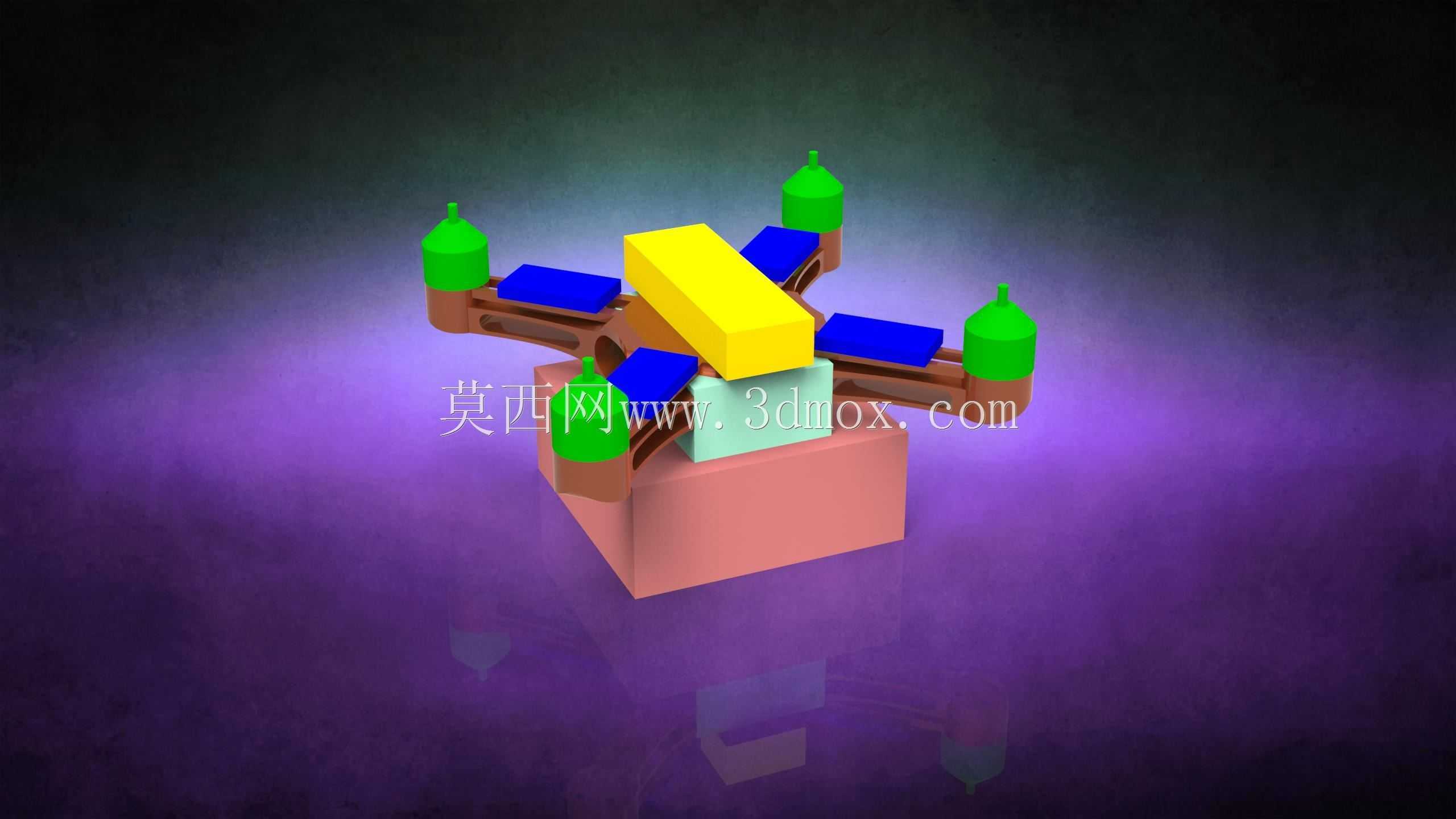

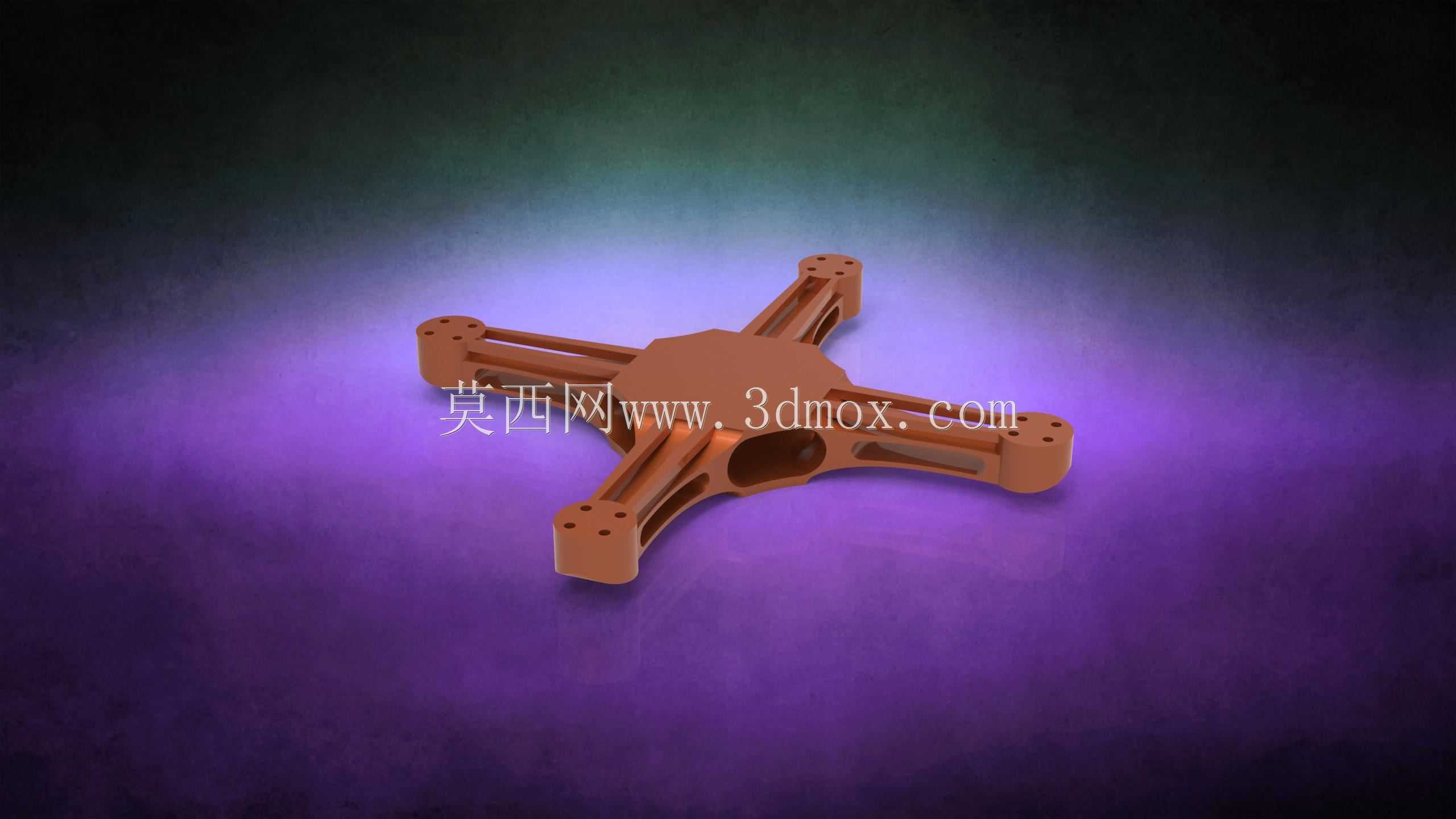

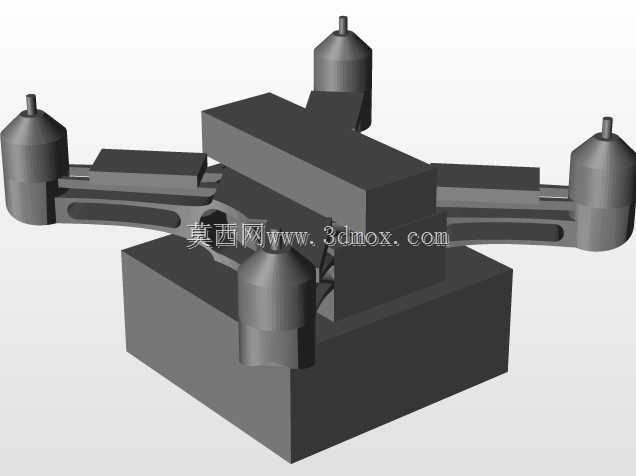

该结构件为四旋翼飞行器的核心承载机架，是整机动力系统、飞控模块、供电组件的安装基准，直接决定飞行过程中的结构稳定性与载荷传递效率。从结构设计逻辑来看，整体采用十字对称布局，四个延伸机臂安装位呈90度均匀分布，可保证旋翼转动时的力矩平衡，避免飞行过程中出现偏航力矩偏差，适配常规220系列无刷电机的安装孔位，机臂与中心座的衔接位置做了加厚过渡处理，可抵消电机高速转动带来的振动传导，减少机架共振对飞控传感器采样精度的干扰。中心区域预留的圆形空腔为飞控板、电调集成模块的安装位，空腔周边的凸台结构可用于固定供电电池的绑带柱，同时预留了走线槽位，可将电机电源线、信号线规整收纳在机架内侧，避免飞行过程中线材外露产生风阻，或是被旋翼剐蹭造成飞行故障。结构设计阶段充分考虑了轻量化需求，机臂延伸段采用镂空筋条结构，在保证结构抗弯强度的前提下尽可能削减非承载区域的材料用量，结合ABS塑料的材料特性，可将整机机架自重控制在合理区间，提升有效载荷占比。安装边界方面，四个机臂安装端面的孔位采用统一间距设计，可兼容不同直径的碳管机臂压装固定，中心安装面的平面度公差控制在0.1mm以内，可保证飞控陀螺仪安装基准的水平度，降低传感器校准难度。在实际应用场景中，该机架可适配入门级航拍无人机、教学实训用无人机组装套件、小型物流挂载验证平台，结构强度可支持单轴最大1kg拉力的动力配置，日常飞行中的常规降落冲击、小幅碰撞都可通过结构自身的形变吸能避免断裂，同时对称式的结构设计也降低了备件更换成本，单臂受损后无需更换整个中心架，仅需替换对应机臂即可快速修复。设计过程中针对ABS注塑成型的工艺特性做了适配，所有转角位置均设置了圆角过渡，避免注塑过程中出现应力集中导致的成型缺陷，壁厚保持均匀一致，减少注塑件的缩痕、翘曲问题，可直接用于小批量注塑生产，也可通过FDM3D打印快速制作样件进行飞行测试。
